(微服务实战)预付卡平台支付交易系统消费业务流程设计

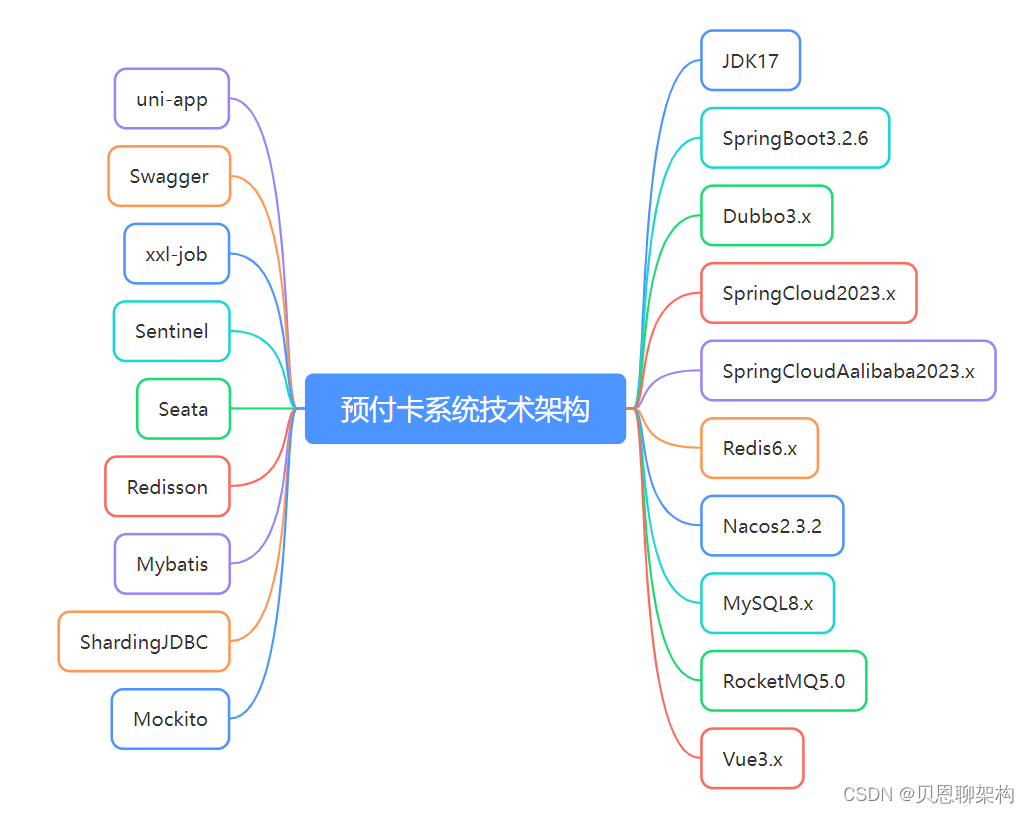

1 交易系统技术架构

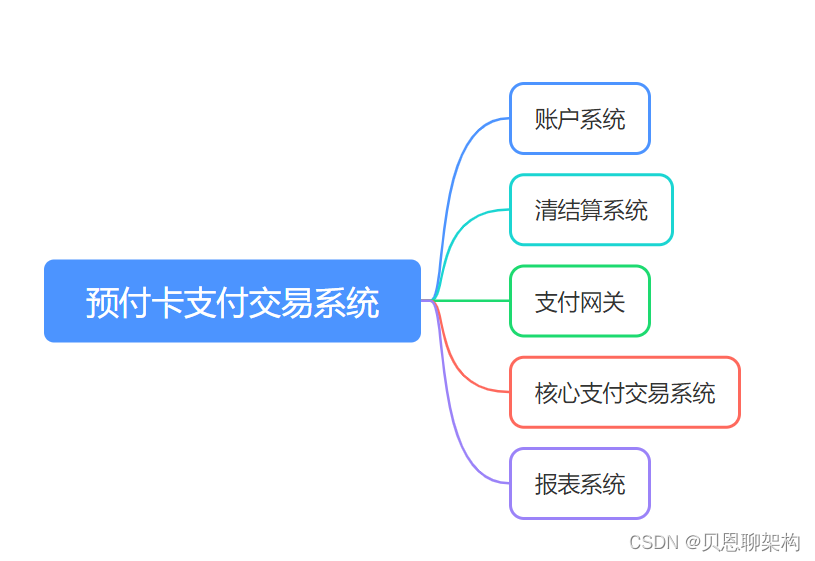

预付卡支付交易系统采用Dubbo3作为底层框架，支付交易系统分为账户系统、清结算系统、支付网关、核心支付系统等模块。系统整体采用微服务架构，容器化部署。

2 消费业务流程设计

预付卡系统消费场景分为线上和线下，线下可以使用实体卡和电子卡进行消费。线上消费场景依托预付卡小程序和APP，互联网用户可以通过小程序和APP在支持预付卡的商户进行消费

2.1 消费业务流程

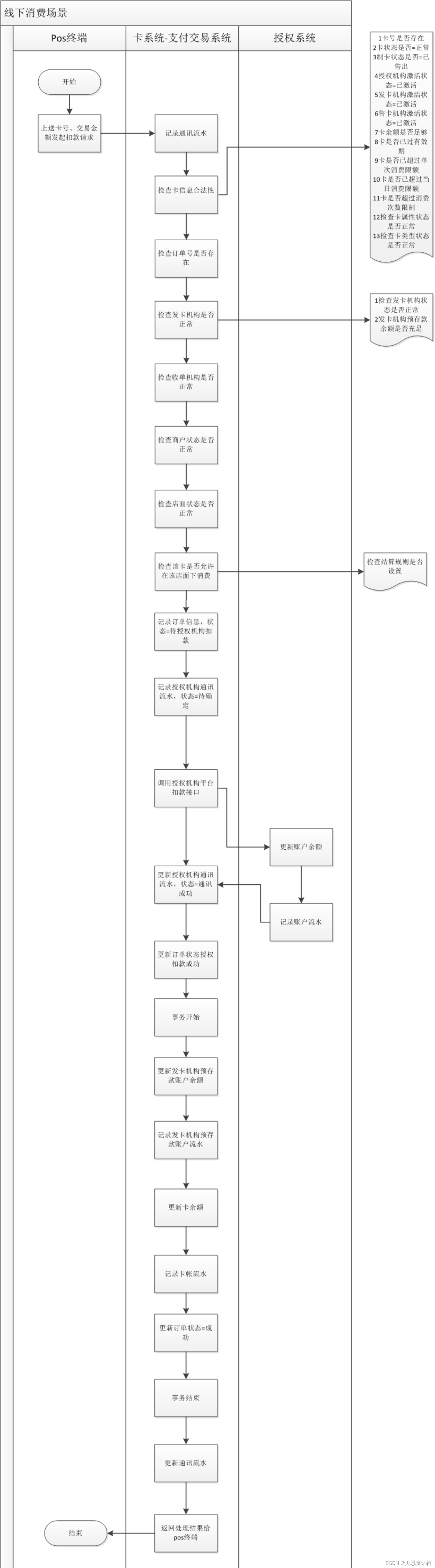

消费业务流程主要涵盖了线下交易和线上交易，本文主要分析线下POS消费交易流程，参与的系统主要包含了POS终端、卡系统-支付交易系统、授权系统。以下是业务流程图

2.2 消费接口设计

2.2.1 通信协议

HTTP/JSON

2.2.2 接口定义

交易码：

交易码名称	操作码说明
VOUCHER-PAY	卡消费

参数名	必/可选	类型	长度	参数说明	约束
voucherId	必选	字符	32	卡/劵号	多张劵号以,分割
channel	必选	字符	1	消费来源	1：旅游 2：生活服务
checkPwd	必选	字符	1	是否校验密码	0：不校验 1：校验密码
payType	必选	字符	1	消费类型	1：现金卡2：点卡
password	可选	字符	6	密码	checkPwd=1必选
payJournal	必选	字符	16	统一支付流水号	统一支付保证流水唯一
payTime	必选	字符	32	消费时间	yyyyMMddHHmmss
payAmount	必选	数字	10	消费金额
settleAmount	必选	数字	10	结算金额	结算金额
extendInfo	可选	字符	1024	接口扩展字段

响应信息定义：

参数名	必/可选	类型	长度	参数说明	约束
respCode	必选	字符		返回代码
respMess	必选	字符		返回消息
tradeJournal	必选	字符		交易流水
balance	可选	字符		卡余额	卡消费必选

2.2.3 消息样例

请求消息

{
  "VoucherPay": {
    "voucherId": "",
    "channel": "",
    "checkPwd": "",
    "payType": "",
    "password": "",
    "payJournal": "",
    "payTime": "",
    "payAmount": "",
    "settleAmount": "",
    "extendInfo": ""
  }
}

响应消息

{
  "VoucherPayResp": {
    "respCode": "0",
    "respMess": "成功",
    "tradeJournal": "20240617191100",
    "balance": "198.25"
  }
}

3 消费撤销业务流程设计

3.1 消费撤销业务流程

消费撤销业务流程主要涵盖了线下交易和线上交易，参与的系统主要包含了POS终端、卡系统-支付交易系统、授权系统。消费撤销流程和上图的消费流程基本一致，本文只对消费撤销接口设计进行分析

3.2 消费撤销接口设计

3.2.1 通信协议

HTTP/JSON

3.2.2 接口定义

交易码：

交易码名称	操作码说明
PAY-ROLLBACK	消费撤销

请求信息定义如下：

参数名	必/可选	类型	长度	参数说明	约束
voucherId	必选	字符	32	卡/劵号	多张劵号以,分割
channel	必选	字符	1	消费来源	1：旅游 2：生活服务
serviceType	必选	字符	1	业务类型	2：冲正（POS机自动发起）3：撤销（操作员发起）4：退货（订单部分退）
payType	必选	字符	1	消费类型	1：现金卡2：点卡
payJournal	必选	字符	32	统一支付流水号	统一支付保证流水唯一
retJournal	必选	字符	32	原支付流水号	统一支付保证流水唯一
payTime	必选	字符	32	消费撤销时间	yyyyMMddHHmmss
payAmount	可选	数字	10	消费金额
settleAmount	可选	数字	10	结算金额	结算金额
extendInfo	可选	字符	1024	接口扩展字段信息

响应信息定义：

参数名	必/可选	类型	长度	参数说明	约束
respCode	必选	字符		返回代码
respMess	必选	字符		返回消息
tradeJournal	必选	字符		交易流水
balance	必选	字符		卡余额

3.2.3 消息样例

请求消息

{
  "PayRollback": {
    "voucherId": "",
    "channel": "",
    "serviceType": "",
    "payType": "",
    "payJournal": "",
    "retJournal": "",
    "payTime": "",
    "payAmount": "",
    "settleAmount": "",
    "extendInfo": ""
  }
}

响应消息

{
  "PayRollbackResp": {
    "respCode": "0",
    "respMess": "成功",
    "tradeJournal": "20240617191100",
    "balance": "98.25"
  }
}
