VLAN与交换机

目录

一、VLAN简介

二、VLAN的好处与作用

四、选择端口模式

五、Trunk的配置

---

一、VLAN简介

虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一网段。逻辑上将网络划分。

二、VLAN的好处与作用

1、提供了一定的安全性:默认情况下两个不同的VLAN不允许相互通信

2、节约一定的带宽资源

3、实际项目:缩小排错的范围

作用：划分广播域，控制广播消息传递范围

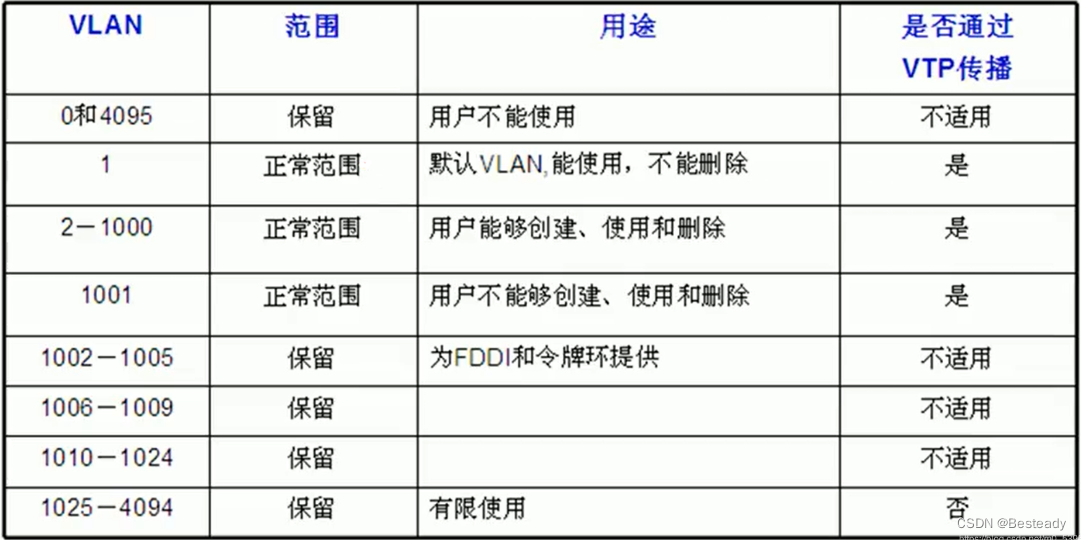

三、VLAN的范围

 四、选择端口模式

交换机使用vlan后 ，access 用于交换机与电脑连接， trunk 用于交换机与交换机之间相连，hybrid用于混杂模式。

五、Trunk的配置

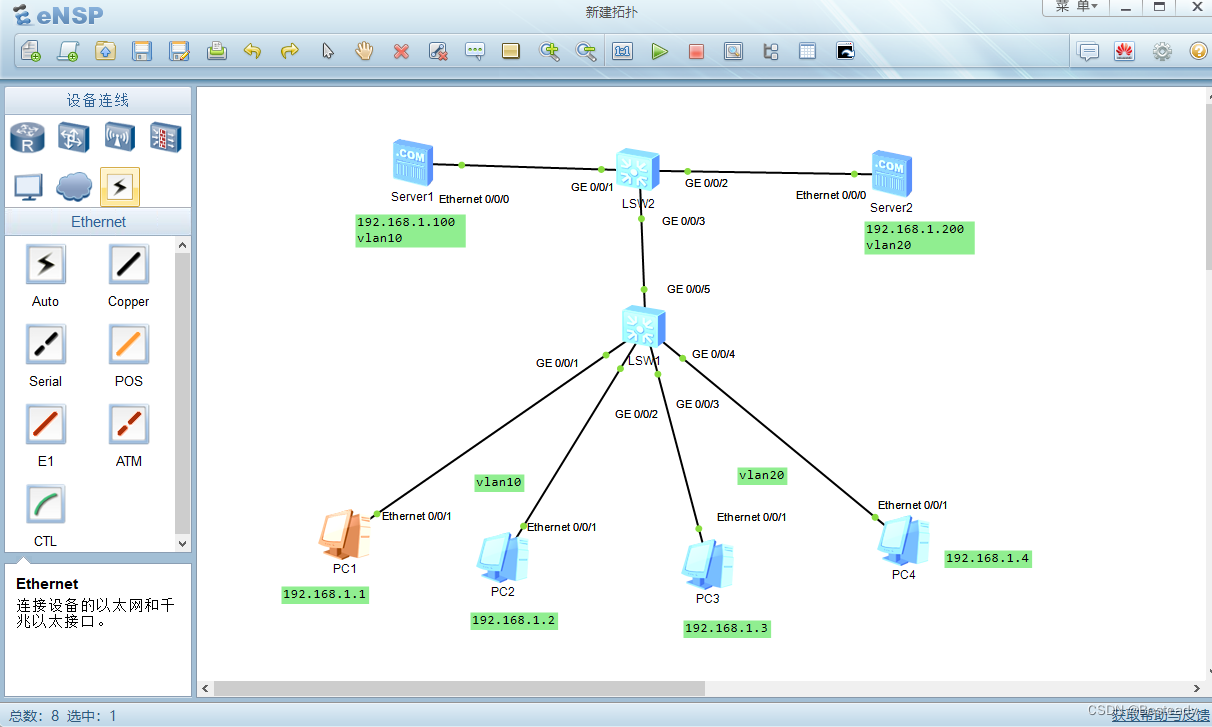

1.连接好，做出拓扑图 ,并做好标记

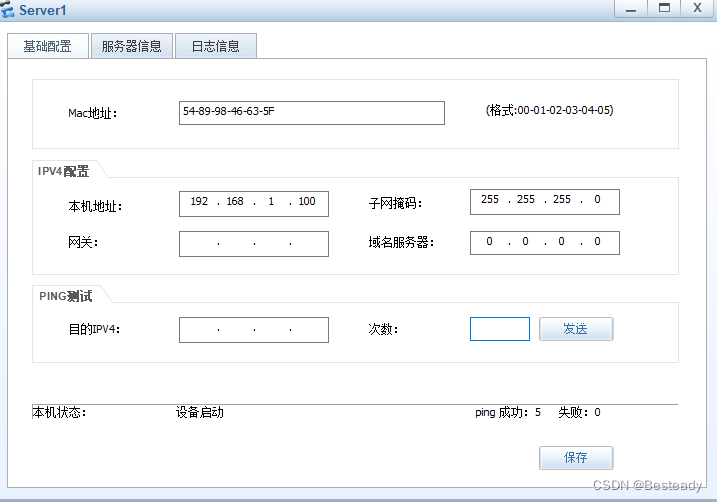

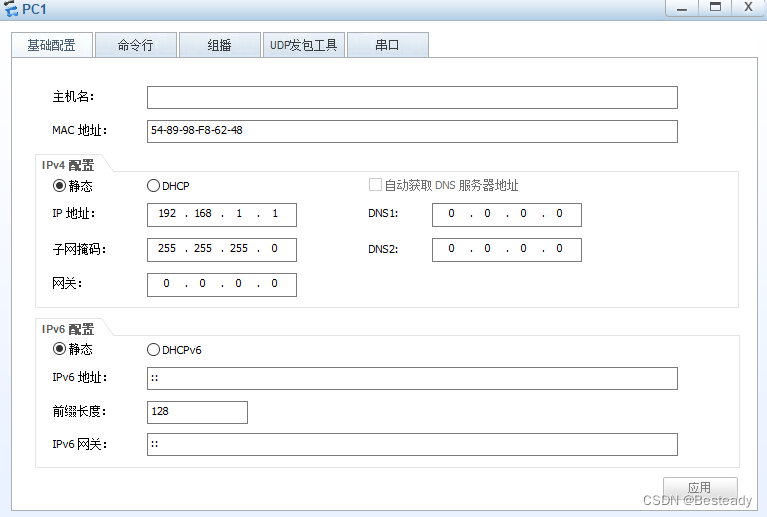

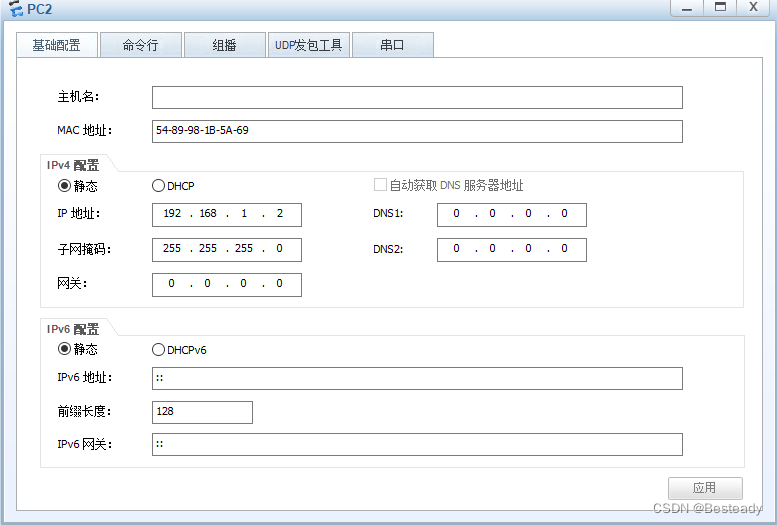

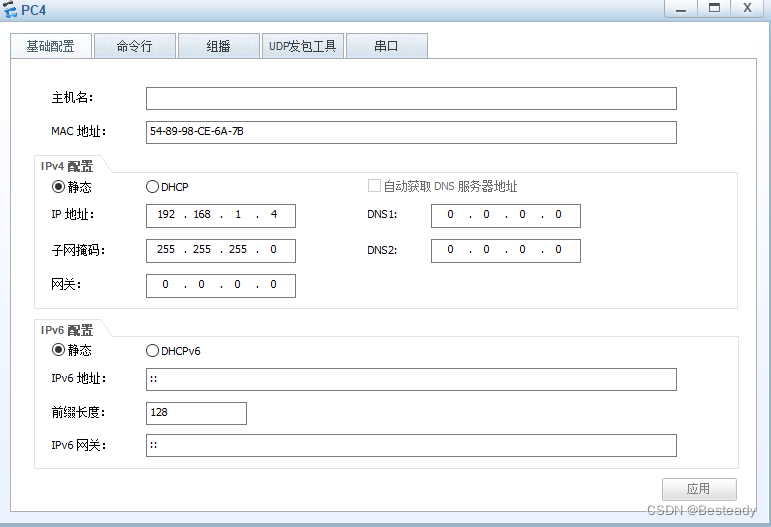

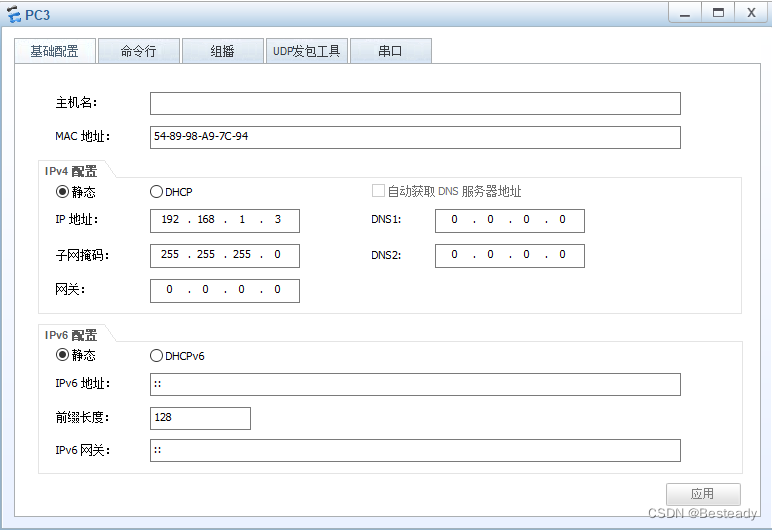

2.配置好PC1,PC2,PC3,PC4的ip地址，子网掩码，服务器1，服务器2

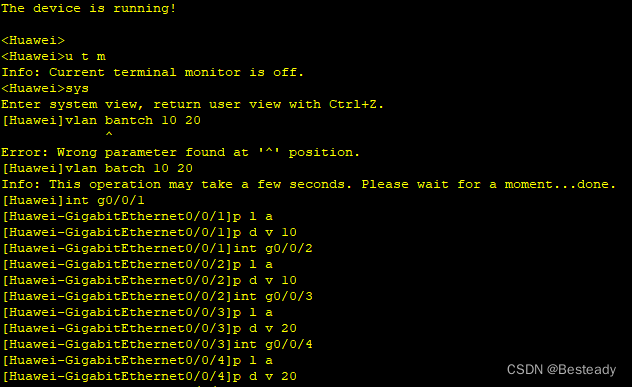

3-1. 配置LSW1交换机

<Huawei>u t m                                                              屏蔽提示信息
<Huawei>sys                                                                 进入系统视图
[Huawei]vlan batch 10 20                                              创建vlan 10 20
[Huawei]int g0/0/1                                                          进入g0/0/1接口
[Huawei-GigabitEthernet0/0/1]p l a                                配置接口为access类型
[Huawei-GigabitEthernet0/0/1]p d v 10                          给接口默认划分vlan10
[Huawei-GigabitEthernet0/0/1]int g0/0/2                        进入 g0/0/2接口
[Huawei-GigabitEthernet0/0/2]p l a                                配置接口为access类型
[Huawei-GigabitEthernet0/0/2]p d v 10                          给接口默认划分为vlan10
[Huawei-GigabitEthernet0/0/2]int g0/0/3                        进入g0/0/3接口
[Huawei-GigabitEthernet0/0/3]p l a                                配置接口为access类型
[Huawei-GigabitEthernet0/0/3]p d v 20                          给接口默认划分为vlan20
[Huawei-GigabitEthernet0/0/3]int g0/0/4                        进入g0/0/4接口
[Huawei-GigabitEthernet0/0/4]p l a                                配置接口为access类型
[Huawei-GigabitEthernet0/0/4]p d v 20                          给接口默认划分为vlan20

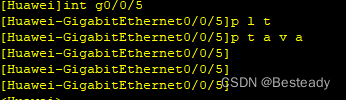

 3-2.配置LSW1交换机

[Huawei]int g0/0/5                                                 进入g0/0/5接口
[Huawei-GigabitEthernet0/0/5]p l t                        配置接口为trunk类型
[Huawei-GigabitEthernet0/0/5]p t a v a                 允许所有vlan通过

 4.配置LSW2交换机

<Huawei>u t m                                                     屏蔽提示信息
<Huawei>sys                                                        进入系统视图
[Huawei]vlan batch 10 20                                     创建vlan 10 20
[Huawei]int g0/0/1                                                 进入g0/0/1接口
[Huawei-GigabitEthernet0/0/1]p l a                       配置接口为access类型
[Huawei-GigabitEthernet0/0/1]p d v 10                 给接口默认划分vlan10
[Huawei-GigabitEthernet0/0/1]int g0/0/2               进入 g0/0/2接口
[Huawei-GigabitEthernet0/0/2]p l a                       配置接口为access类型
[Huawei-GigabitEthernet0/0/2]p d v 20                 给接口默认划分为vlan20
[Huawei-GigabitEthernet0/0/2]int g0/0/3               进入g0/0/3接口
[Huawei-GigabitEthernet0/0/3]p l t                        配置接口为trunk类型
[Huawei-GigabitEthernet0/0/3]p t a v a                 给接口默认划分为vlan20

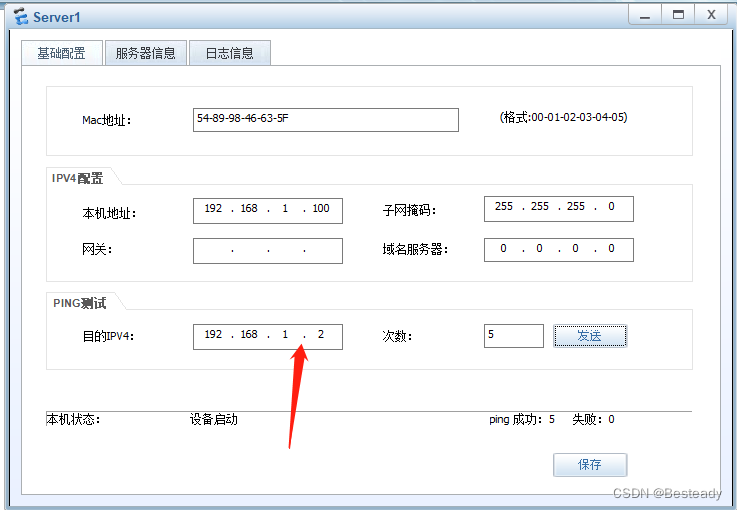

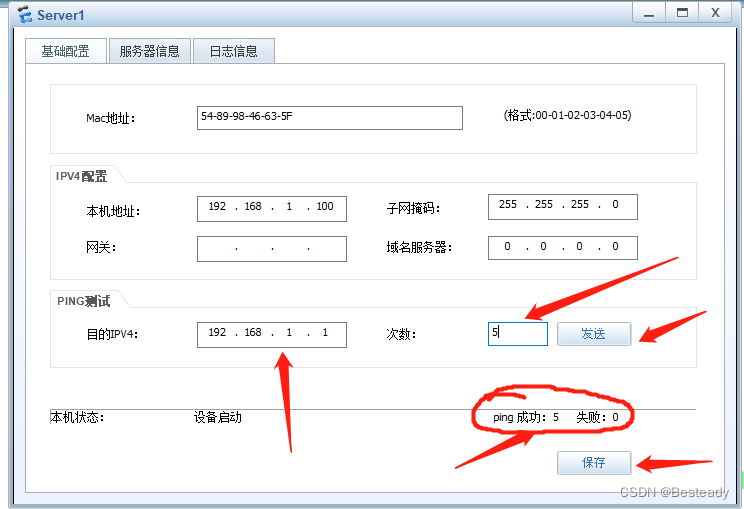

 5-1.打开服务器1设置好目的ipv4地址和次数，ping pc1和pc2

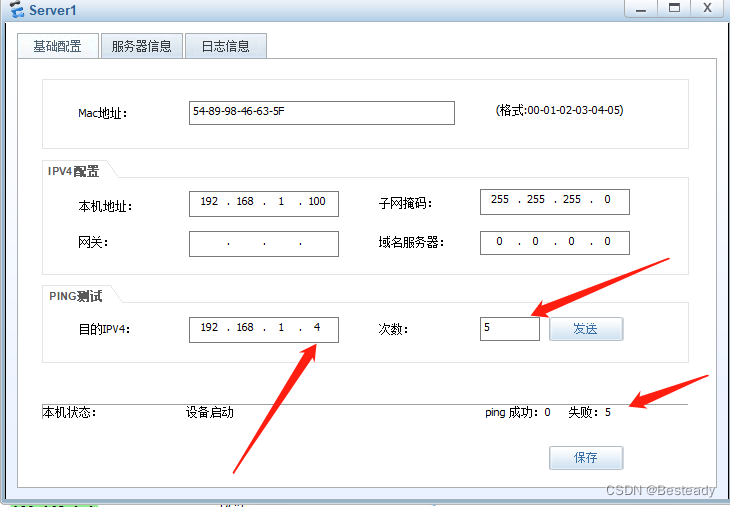

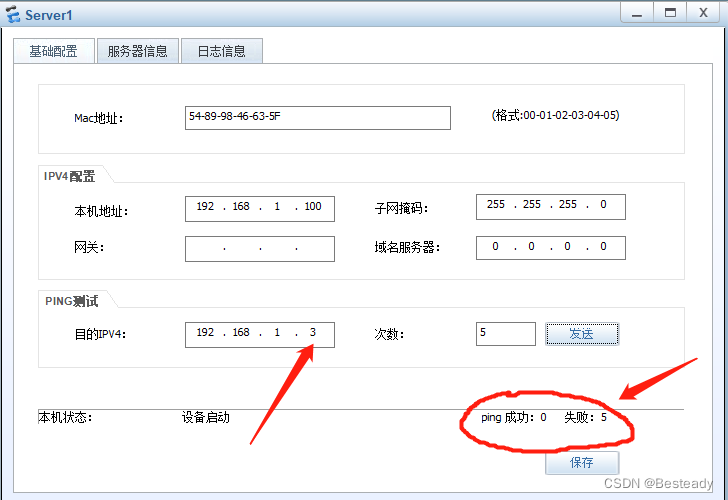

可以ping通，但当我们在服务器1中ping pc3和pc4时会发现ping不通

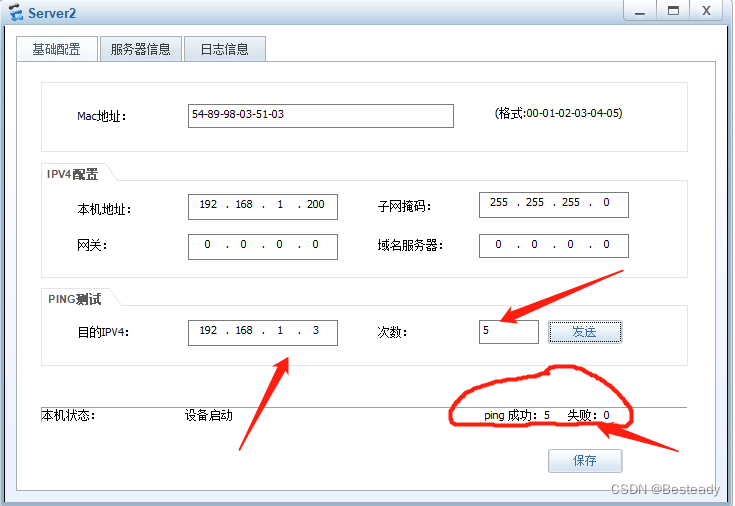

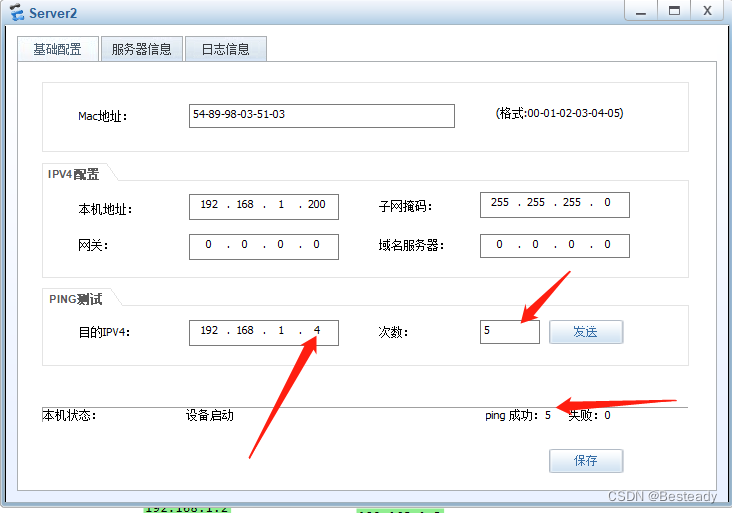

5-2.打开服务器2设置好目的ipv4地址和次数，ping pc3和pc4

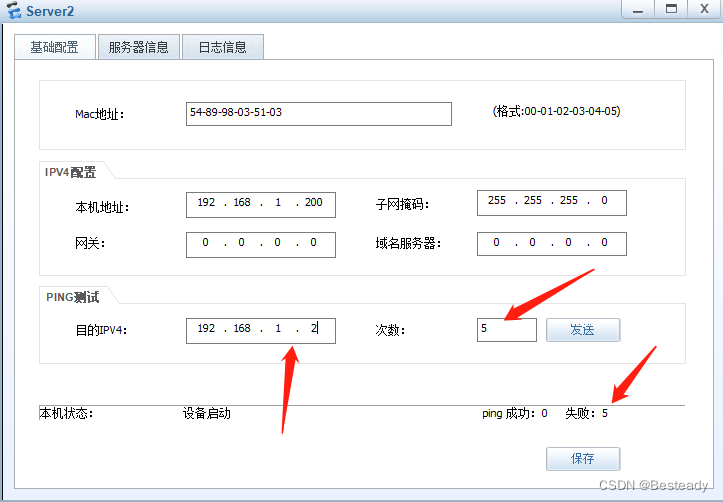

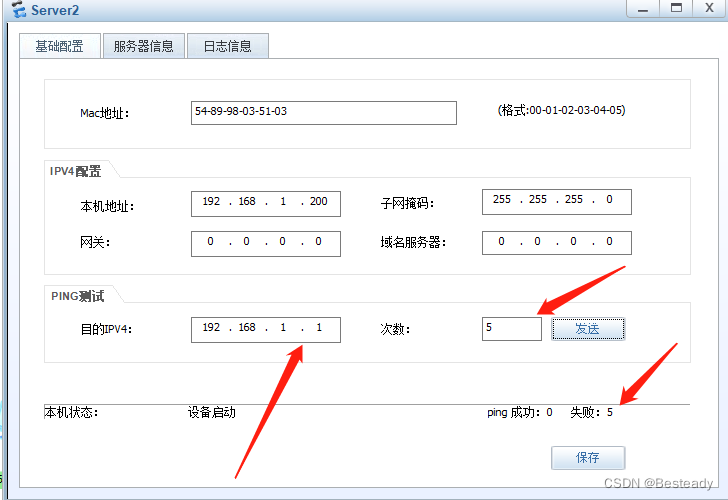

可以ping通，但当我们在服务器1中ping pc1和pc2时会发现ping不通

6.快捷缩写

p l a =port link-type access

p d v=port default vlan

p l t=port link-type trunk

p t a v a=port trunk allow-pass vlan all
