论文图片排版如何保证字号统一与高清晰度

---

前言

在此前的论文图片排版中，我一直被一个问题困惑：如何保证每幅图片的文字大小相仿，如何保证图片的高清晰度。

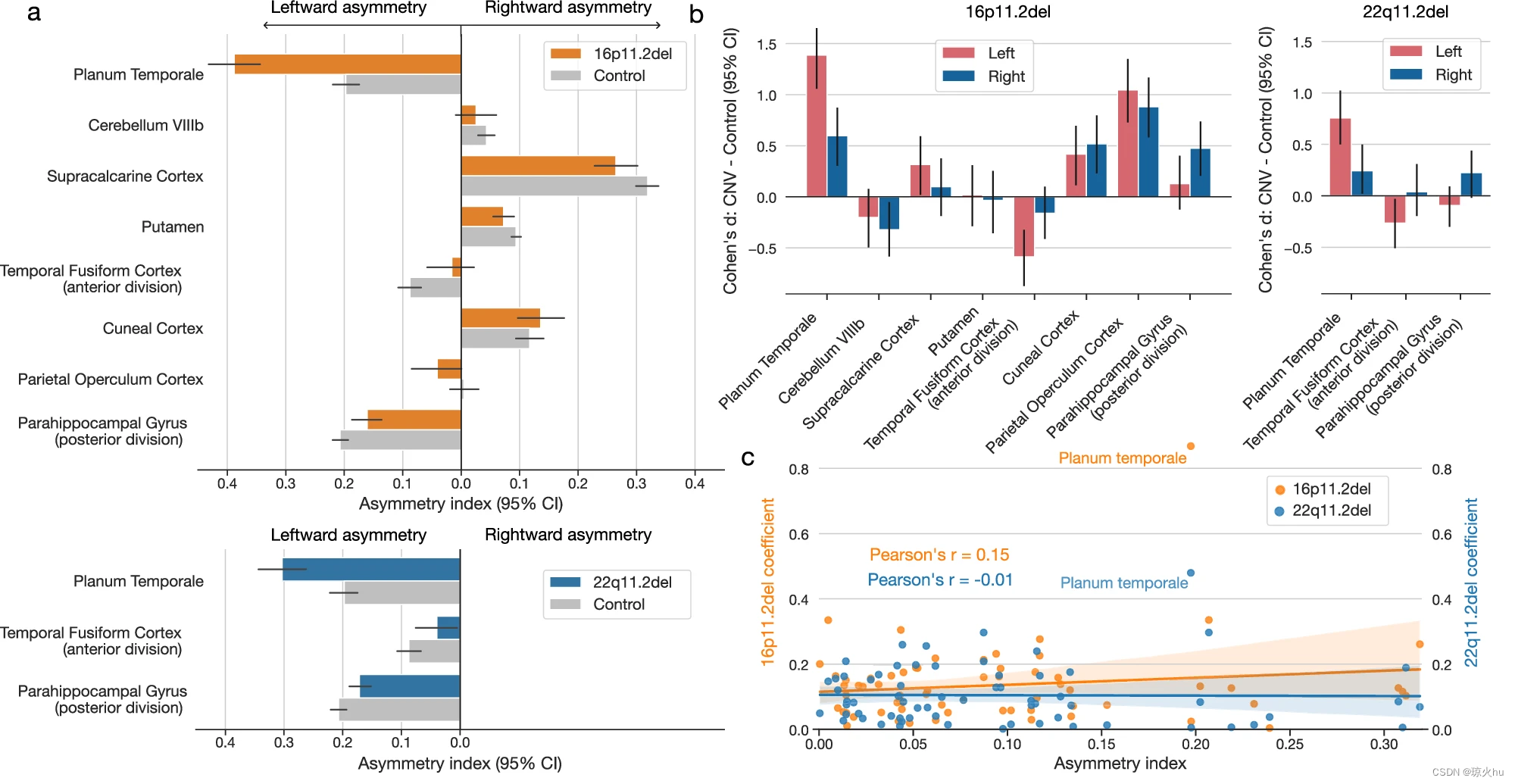

nature communication插图 ↑

过去，在确定图片排版格式后，我总是用ggplot2一遍一遍的尝试不同的字号大小，来达到整个版面字号的统一；或者在PPT中重新插入文字以覆盖原有的文字，但这样费时费力，而且也没有一个量化标准。于是我花了一些时间来探索这个问题的答案。

---

工具

|
|-- 排版工具：
|-- PowerPoint 和 Adobe Illustrator
|-- 画图工具：
|-- 以ggplot2为例

---

一、高清晰度

首先，保证高清就要使用矢量图，不论放大多少倍都不会失真。如果图形中有文字, 并且文字可以复制, 则可初步判断为矢量图。常见的矢量图有PDF，SVG，EPS，EMF等格式。

• PDF和EPS都是用于高质量打印输出的矢量图形格式，但PDF提供了更多的功能和更好的跨平台兼容性。
• SVG是一种适合网络和动态交互的矢量图形格式。
• EMF是微软的矢量图像格式，主要用于Windows平台。

ggplot2画的图片在R中可以轻松的用ggsave函数或pdf函数保存成上述4种格式。

ggsave("pic.svg / pic.emf / pic.eps / pic.pdf", plot = pic, width = 24, height = 14, units = "cm")

pdf(file = "pic.svg / pic.emf / pic.eps / pic.pdf", width = 24, height = 14)
pic
dev.off()

在这里，我尝试了两种排版工具，PowerPoint 和 Adobe Illustrator，其中PowerPoint支持SVG和EMF，而Adobe Illustrator 4种都支持。

Tip:

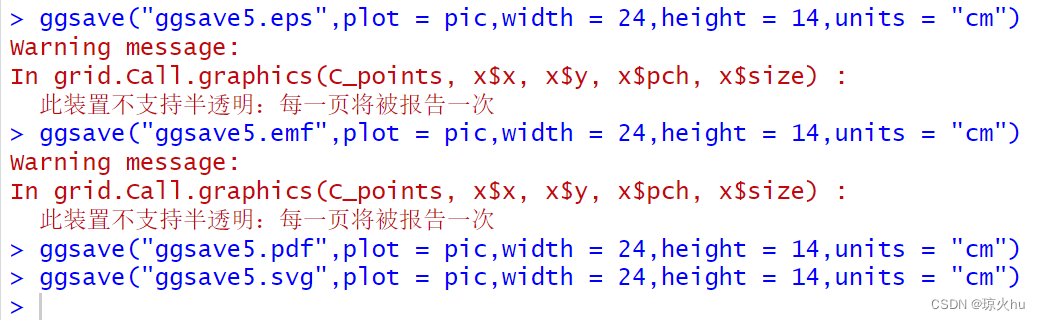

在测试中，当我用ggplot2画一幅设置了透明度的图片并保存时，报错显示：

推测设置了透明度的图片不适合用ggsave保存为EPS和EMF，而保存为pdf和svg则没有问题。
对于pdf函数，保存成以上4种格式都没有问题。

---

二、字号一致

1、Adobe Illustrator排版

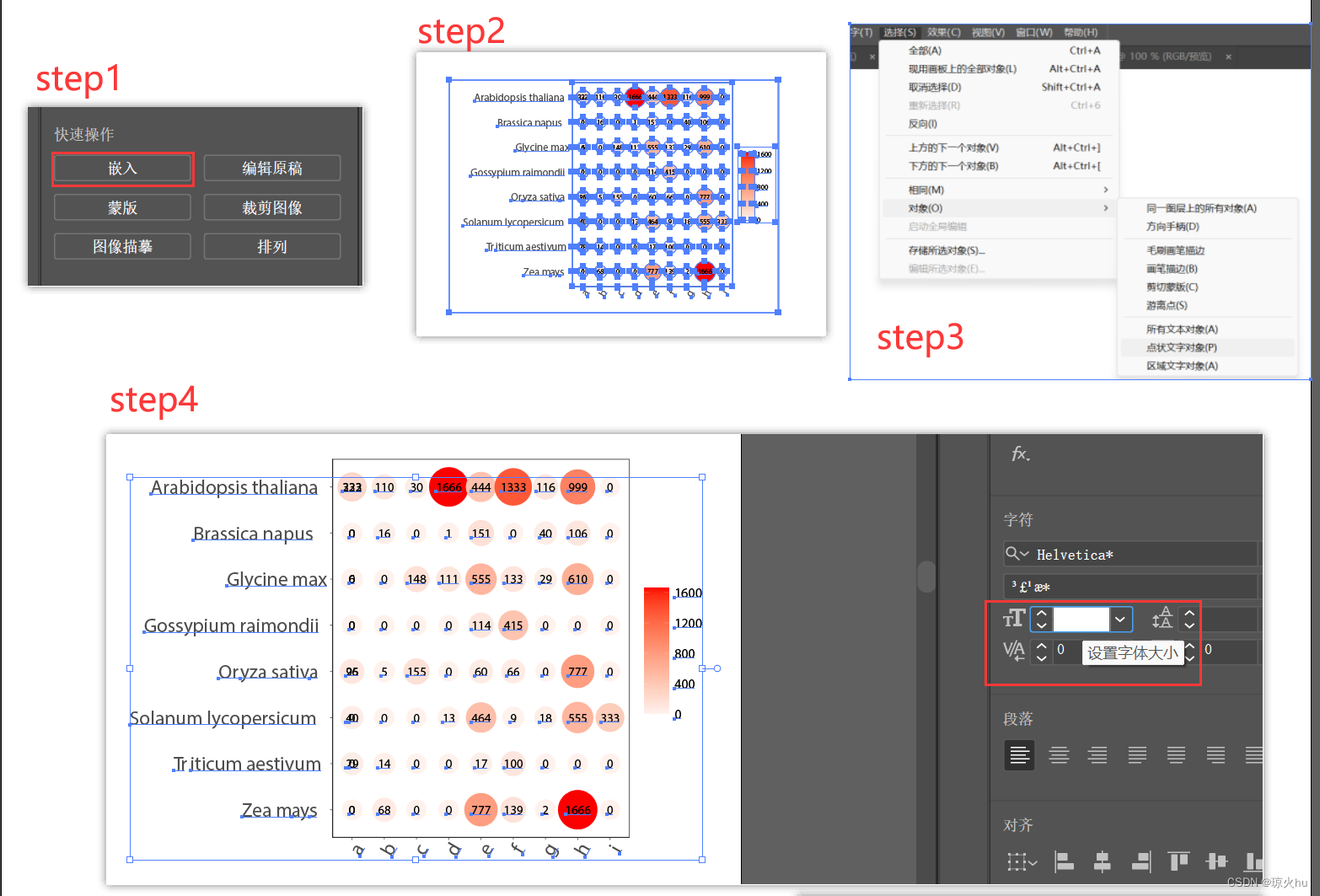

当把PDF，SVG，EPS，EMF格式的图片导入到Adobe Illustrator后，即可调整字号。以ggsave函数保存的EPS图片为例：

1. 将图片拖动到Adobe Illustrator界面，点击右侧的嵌入。
2. 全选图片
3. 选择 - 对象 - 点状文字对象
4. 可见图片上的所有文字出现下划线，都已被选中，在右侧出现调整字体大小的面板。

注意：

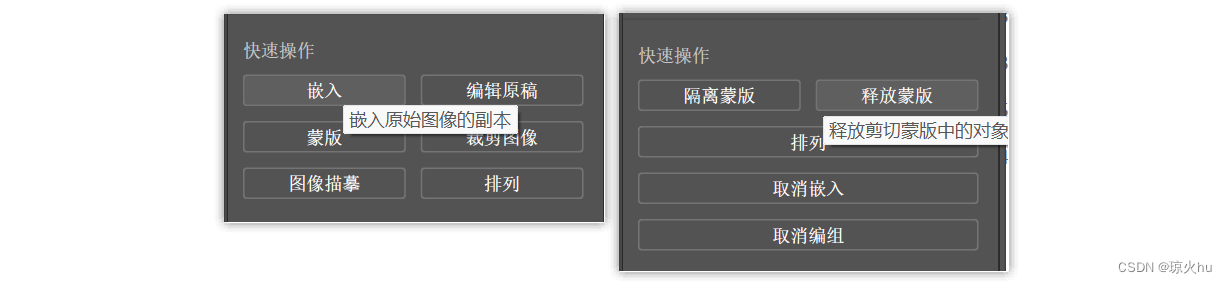

对于pdf函数生成的图片，或ggsave函数保存的其他格式图片，步骤可能会有所不同。基本上是图片拖动到Adobe Illustrator界面之后，右侧面板有“嵌入”选项就点“嵌入”，有“释放蒙版”选项就点“释放蒙版”，都点完后，执行上述3、4步，基本都会成功出现设置字体大小的面板。

2、PowerPoint排版

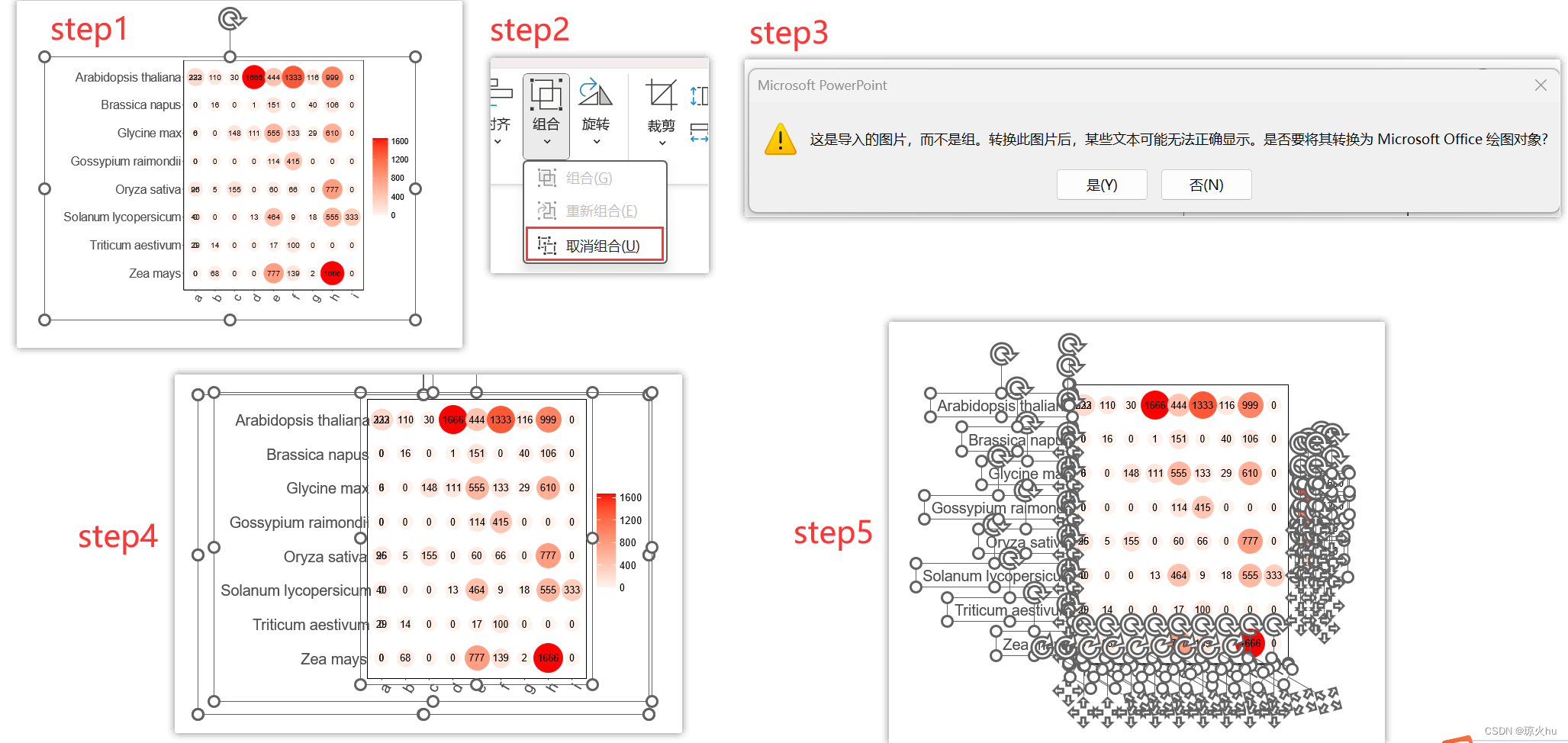

插入SVG图片

1. 选中图片
2. 组合 - 取消组合
3. 选“是”
4. 取消组合一次后的样子
5. 有时取消一次还是无法选中文字，需要多次选中逐级取消组合
6. 调整对齐，更改字号

插入EMF图片

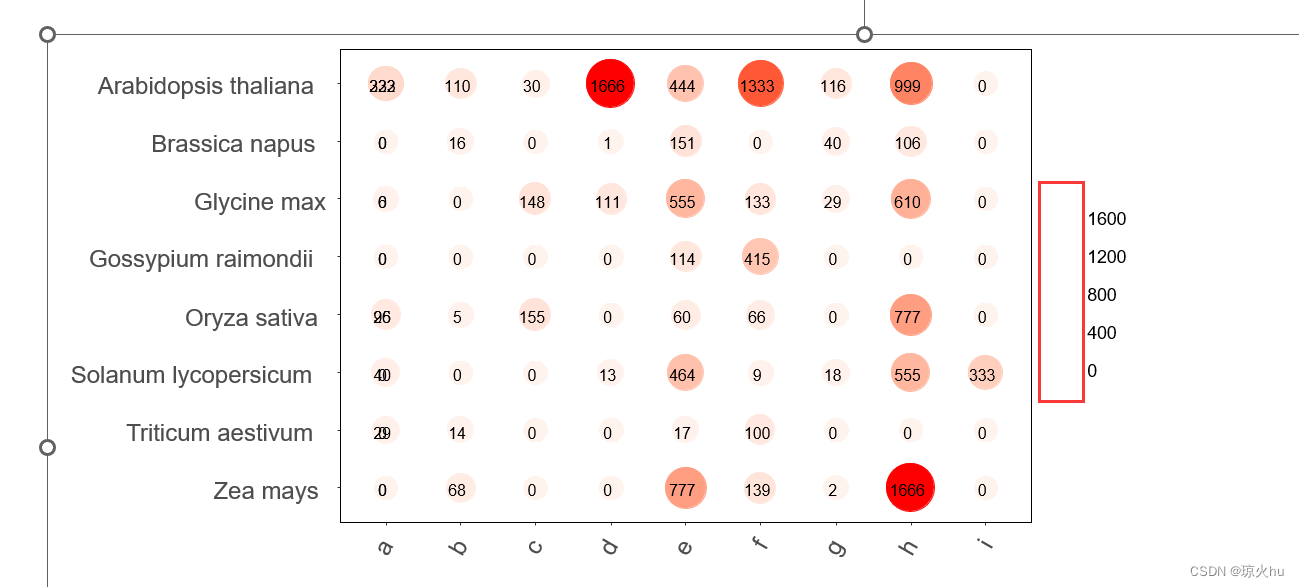

步骤同上，但在第三步（提示某些部分可能无法正确显示）选择“是”之后，确实出现了红框内内容的无法显示。

在其他大部分情况下，PowerPoint插入EMF图片除了文字位置稍有偏移，其他部分正常显示。

注意：

PowerPoint无法插入由pdf函数保存的EMF和SVG图片。

---

总结

• 如果期刊不要求图片格式，SVG或EMF搭配人人熟知且电脑自带的PowerPoint，在大部分情况下是更方便的选择。
• 如果希望灵活度更高更复杂的修改，Adobe Illustrator可以提供更广阔的发挥空间。
• 此外，如果图片信息量很大，例如散点很多，文件大小会很大，Adobe Illustrator的导入速度会比PowerPoint快很多。

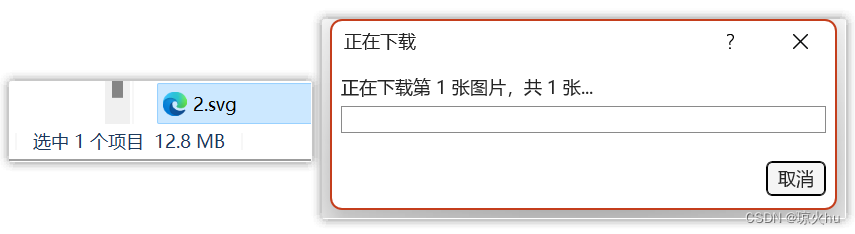

以下是一张由67万条数据画的箱线图，由于位于箱外的散点多达几十万条，SVG大小达到12Mb，EMF大小达到38Mb，PowerPoint导入SVG直接卡在这个界面了，而Adobe Illustrator导入SVG仅花不到10秒。
