AutoCAD2018_基础操作

一、新建打开保存

1、新建文件（1、快速访问工具栏里新建、2、开始里新建、3、快捷键Ctrl+N）三种新建文件方式。

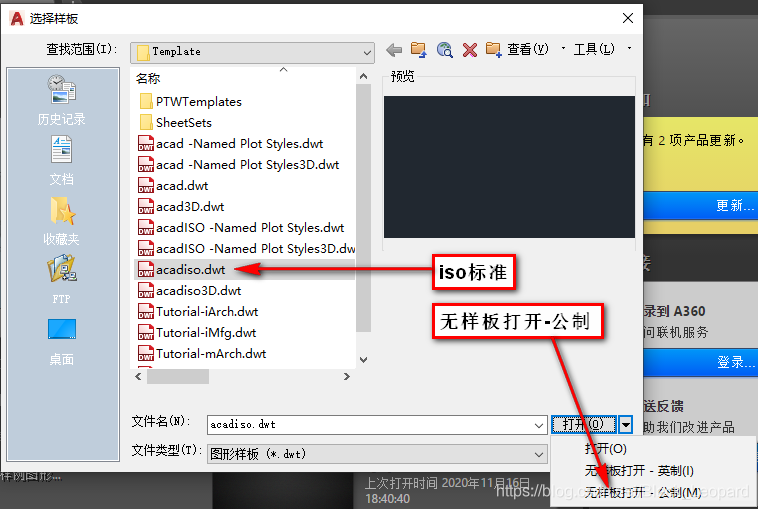

	一般我们选择无样板打开公制或iso标准。

2、界面最上方显示的是当前文件的文件名，标准CAD文件后缀是DWG。

3、保存可以点击快速访问工具栏里的保存，或用快捷键Ctrl+S。

4、保存可以自定义路径、名称以及版本。

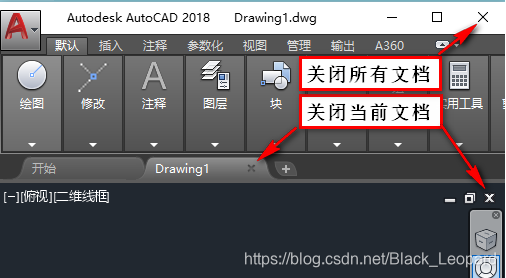

5、关闭按钮

	三个Ｘ的不同.

二、鼠标基础操作

1、鼠标左键是点击选中。

2、鼠标中键。

	前滚是放大，后滚是缩小，它是以鼠标为中心的。
	按住不放拖动鼠标是平移，双击中键是显示全部。
	（与移动工具的不同，移动工具是移动组件，鼠标是移动画布。）
	双击中键是显示全部。

3、鼠标右键是菜单键。

三、选择技巧

1、点选：

	左键点击；shift+左键点击是取消选择；ESC是退出。

2、矩形框选：

	左键点击对角点，由左往右是框选住全部才能选中对象，由右往左是框选住部分即可选中对象。

3、全选：

	快捷键Ctrl+A；当执行某个命令，让选择对象的时候，也可以直接输入all，然后空格是全选。

4、栏选：

	执行命令时，提示选择对象，输入F，画折线，所有与折线相交的对象被选中。

5、重新生成图形

	Re

四、直线工具

1、直线工具创建的对象本质是线段，而不是无线延伸的直线。
2、注意命令行提示，可以空格或者回车键来确认退出，而ESC是直接退出。
3、快捷键L；直接在界面里输入。
4、动态辅助快捷键F12，Tab键切换，注意角度需要用回车键确认的。
5、注意辅助状态的图标。回撤可以使用快捷键Ctrl+Z。

五、相对坐标

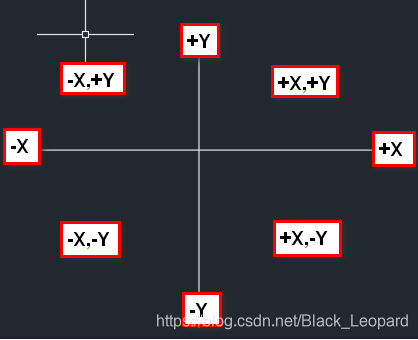

1、绝对坐标：

	指该点相对于原点的X（水平）/Y（竖直）的坐标值。

2、相对坐标：

	指该点相对于上一点的X（水平）/Y（竖直）的坐标值，以(X,Y)的形式输入，注意中间的逗号是英文半角符号。

3、与动态输入的区别：

	动态输入是输入长度和角度，用Tab切换；相对坐标输入是水平相对距离和竖直相对距离，用英文逗号切换。

对象捕捉开启快捷键 F3

六、极坐标

1、极坐标：带有角度的坐标值，以（距离<角度）形式输入，角度指的是直线与水平向右的夹角。

2、角度值逆时针为正，顺时针为负。

3、与动态输入区别，极坐标的角度是分正负的。
