AutoCAD2018_块

一、块的认识

（1）在图纸中，很多时候同样的图形元素出现很多次，比如说机械图纸里面的螺栓、螺母，抑或是家装图里的家具、洁具等等，如果一个个去绘制的话效率就太低了，所以用到了块命令。
（2）可以理解块工具是批量复制，选择性粘贴。
（3）很多基于插件或者图库都是基于块工具开发的。

二、块的建立

（1）打开一张图档，确定要创建块的对象。

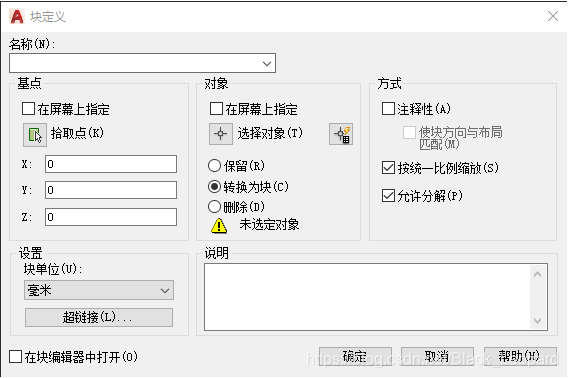

（2）单击“绘图”-“块”-“创建”命令，弹出块定义对话框。
  
（3）在块定义对话框中，输入“名称”，可自定义，单击“拾取点”，指定块的插入点。
  

三、块的插入

（1）插入时候可以更改块的比例及角度。
  

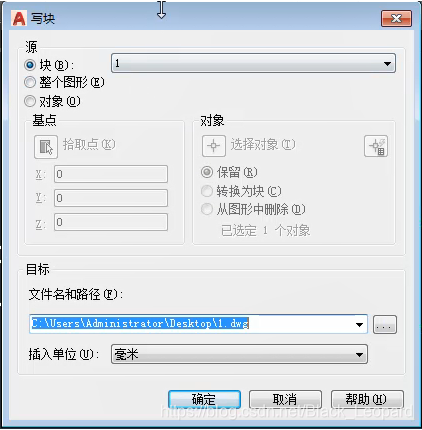

（2）创建永久块：w。
  
（3）新建文件导入永久块需要单个选择，无法批量导入。
新文档->块->插入：
  

四、属性块

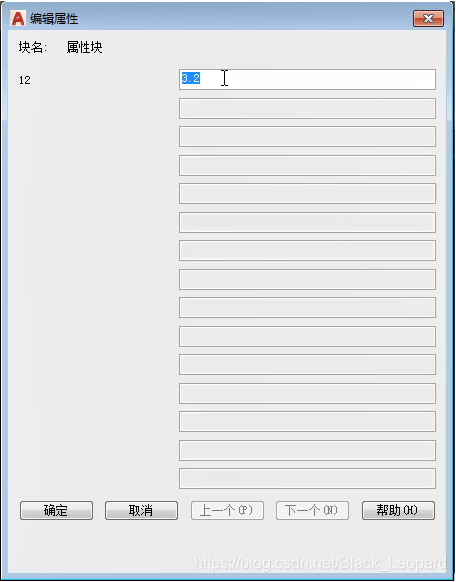

（1）简单的说，属性块就是在图块上附加一些文字属性（Attribute），这些文字可以非常方便地修改。。
（2）先建立可以更改定义的属性。
（3）将定义的属性和块连接起来。
1、选画一个符号->
  
2、b->转为块
  

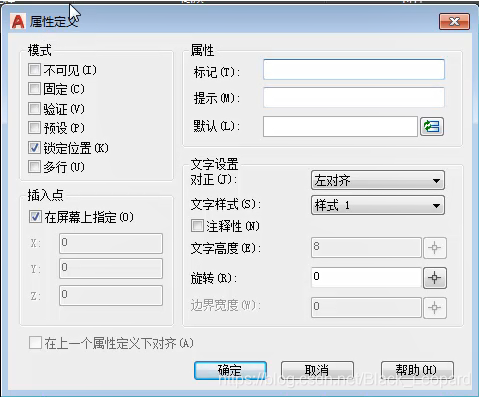

3、定义属性
  
  

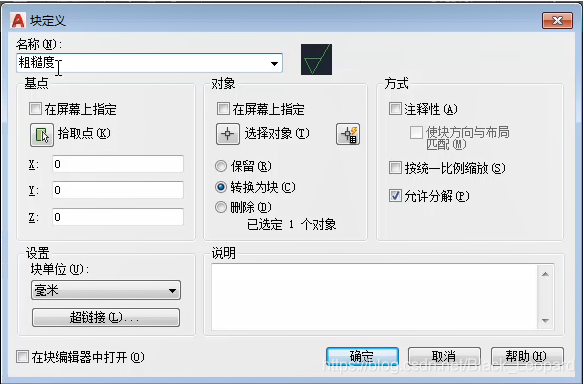

4、选中新建的属性和块->点击创建
  
  
  

五、动态块

（1）动态块的参数分为三块：参数、动作和约束。
（2）参数：包括点、线型、极轴、旋转、翻转、对齐、阵列，可见性、查询列表等。查询列表可以设置与图形的一个多个参数关联，对这些参数进行参数化控制。
（3）动作：移动、缩放、拉伸、阵列、翻转、查询等。
（4）约束：就是调用参数化相关功能，可以对块内图形添加垂直、相切、相等的约束条件，或者利用参数化控制图形尺寸。

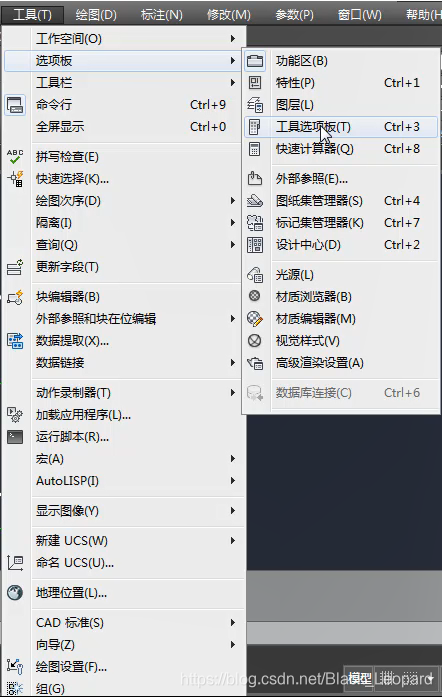

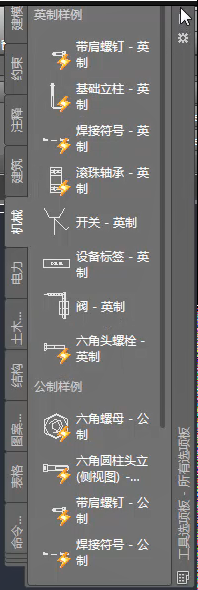

Ctrl+3
  
  

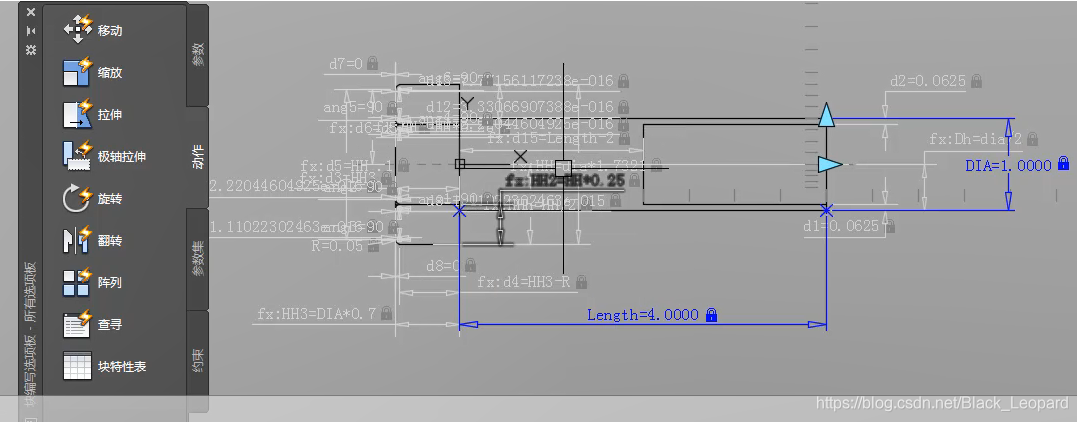

工具->块编辑器
