01.背景
做软件开发或者标定的同学应该都离不开数据分析,而一般做标定的工具普遍使用的INCA,最后得到的数据格式为.dat格式,然后使用INCA带的MDA进行数据分析。今天要介绍一个工具,是我一直以来使用数据分析工具,这个工具的Demo版本正好是免费使用其看数据的功能,如果需要其他功能比如数据脚本编写等就需要购买licence了,但对于我们分析数据来说,Reader就够用了。
02--安装
上链接:
imc FAMOS Software Downloads imc Test & Measurement GmbH (imc-tm.com)

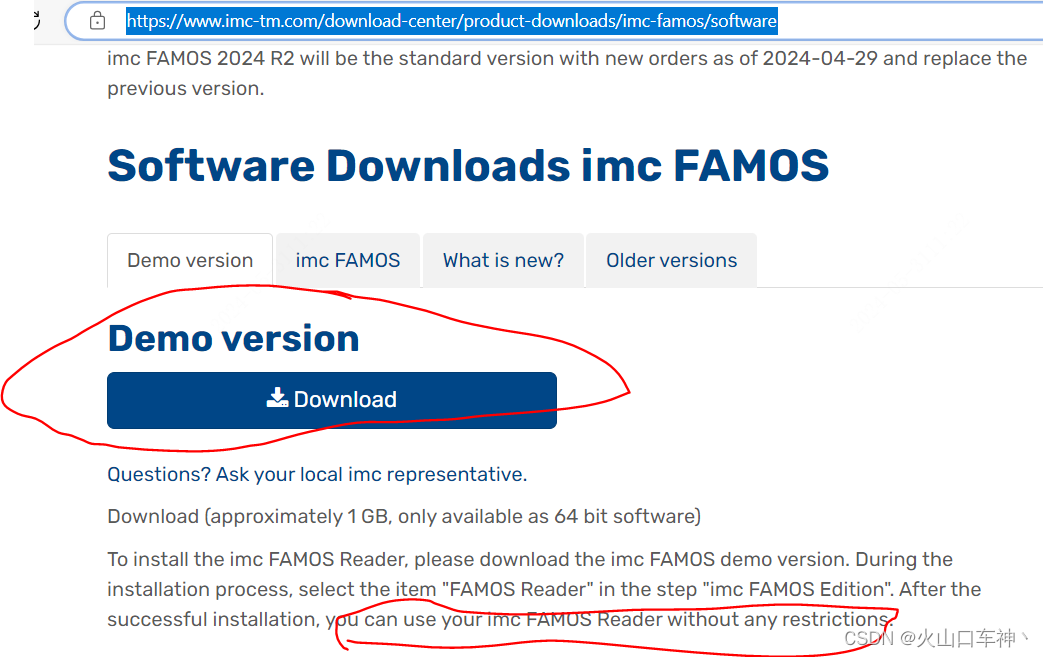

去到这个页面下载Famos的Demo版本
下完之后有个页面选择Reader版本,就是不要licence的安装好即可
下完的图标为:
03--打开数据

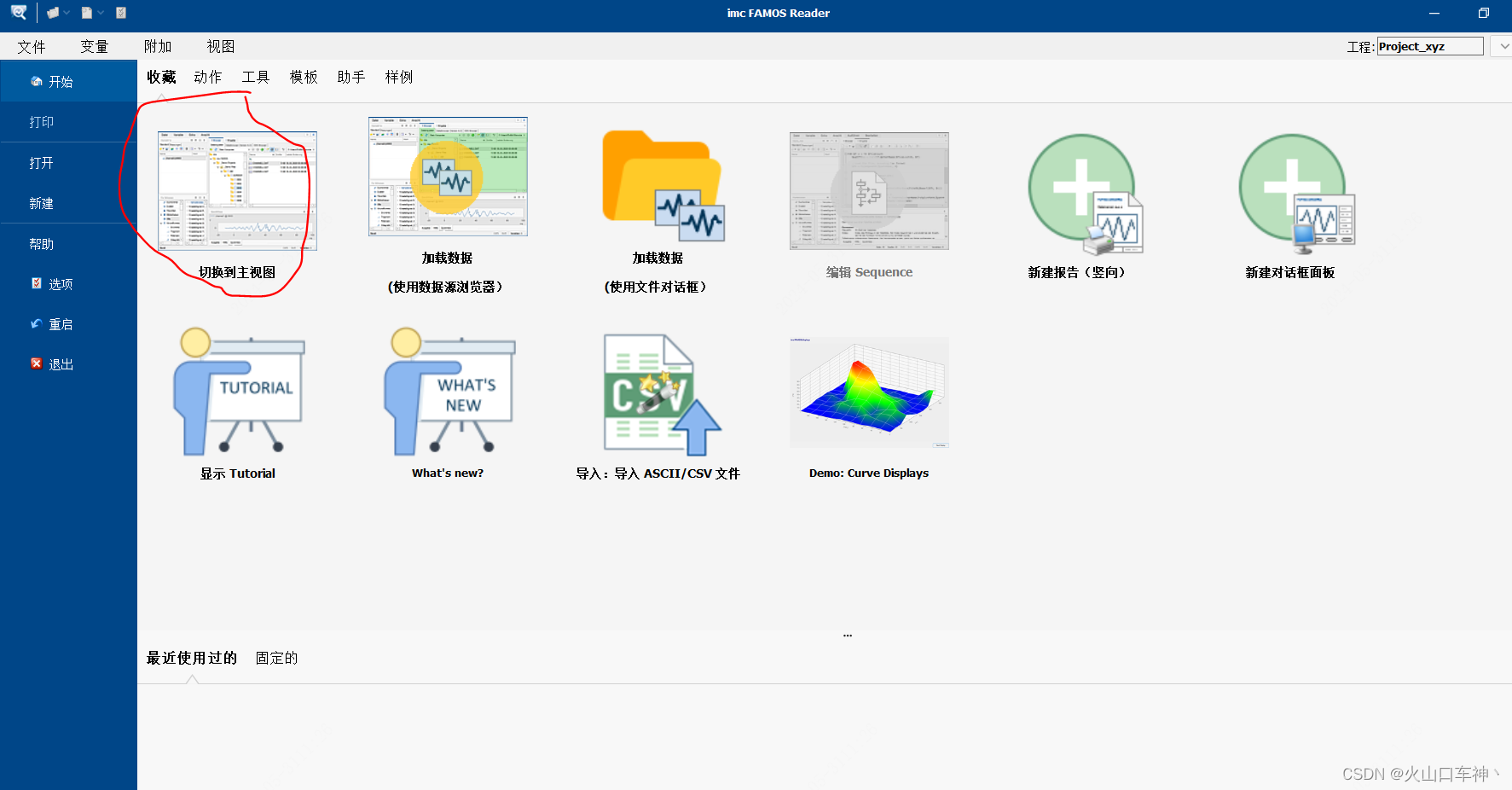

双击点开该图标,其界面如下,我们双击 切换到主视图

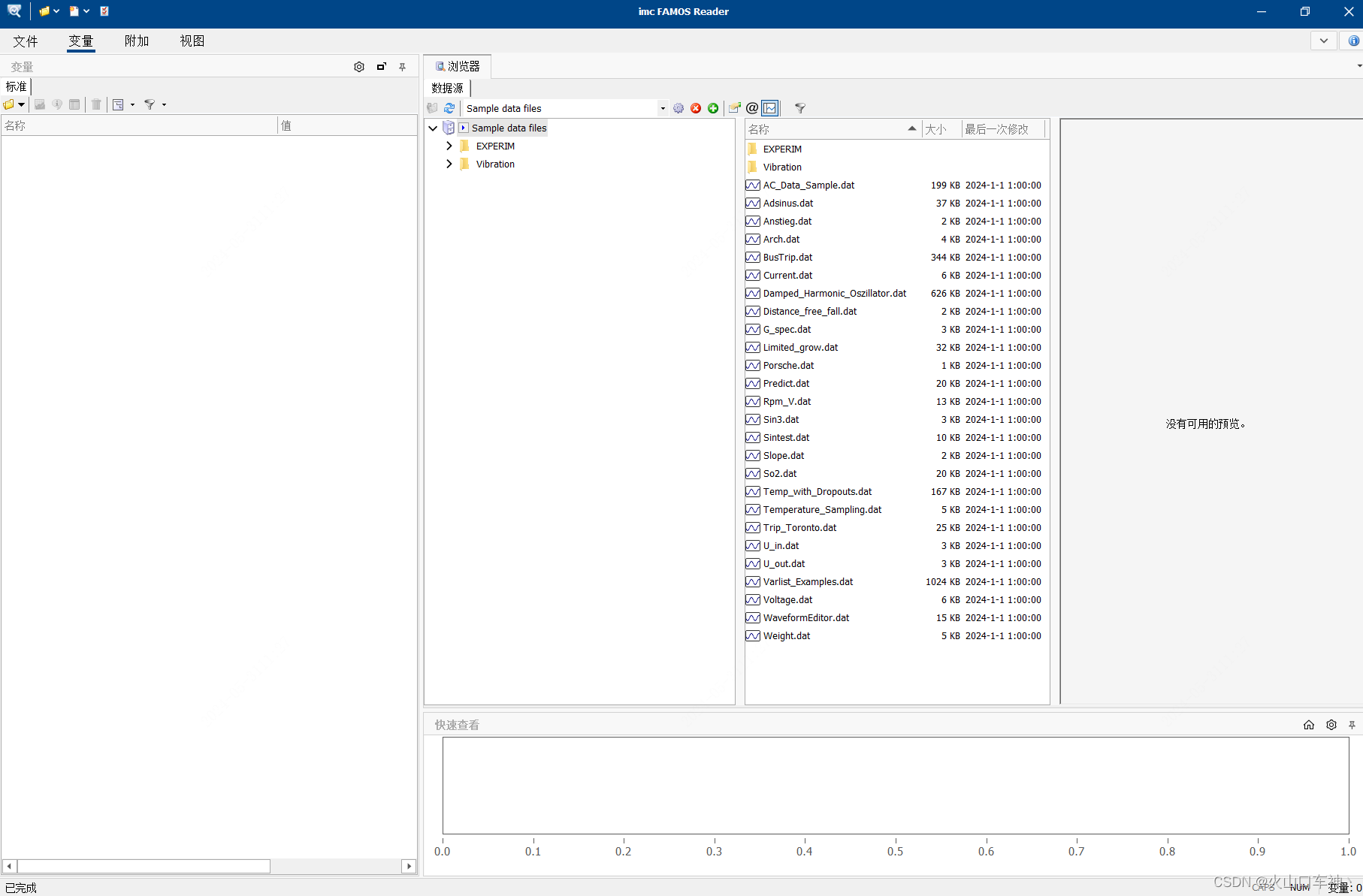

然后进入到Famos的主界面

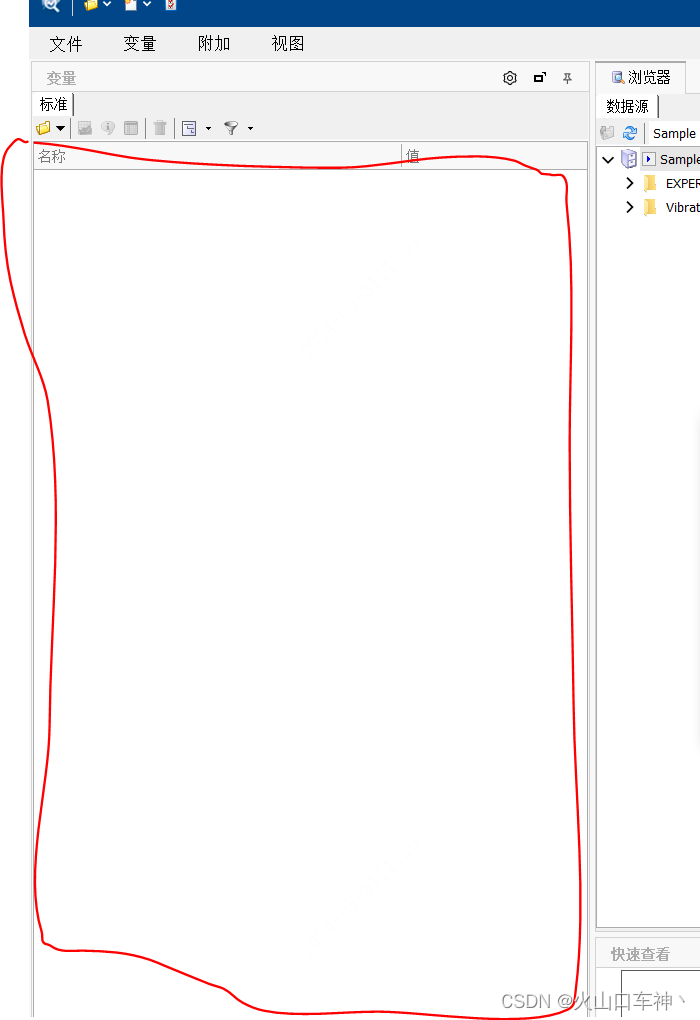

然后可以找到一组INCA录制好的数据拖动到如下的区域:

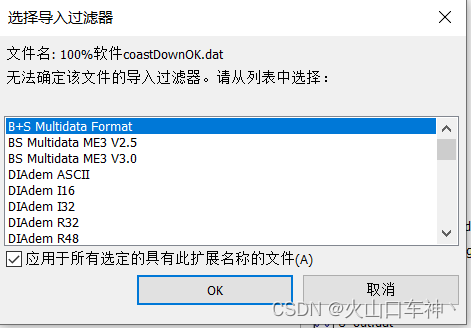

会弹出过滤器窗口

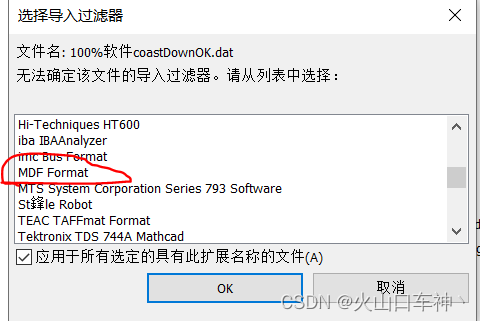

下拉选择 MDF Format选项

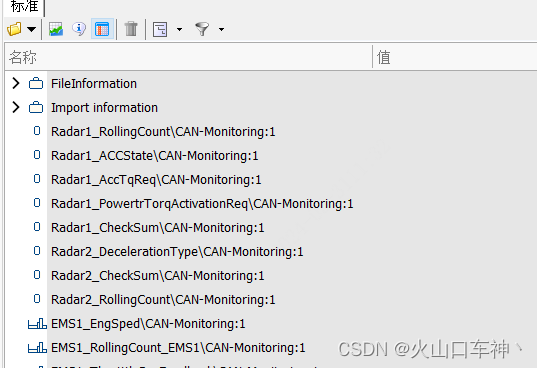

可以看到在拖拽区域出现了你在INCA上采集的所有信号数据

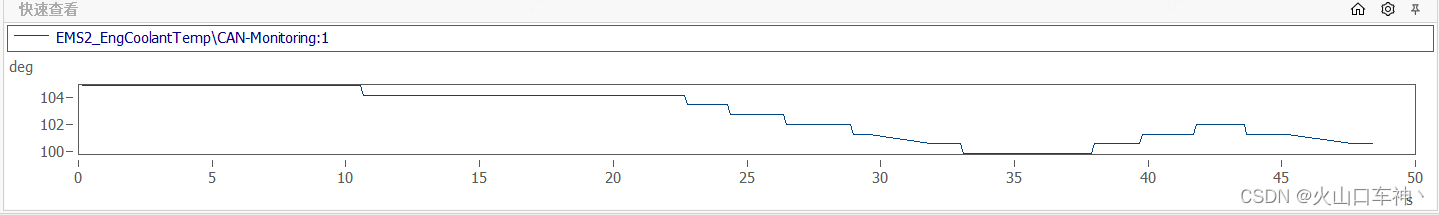

随便单击一个数据,可以在右下角看到快速数据的查看
数据大窗口查看
04--数据调整
更多数据
添加其他数据

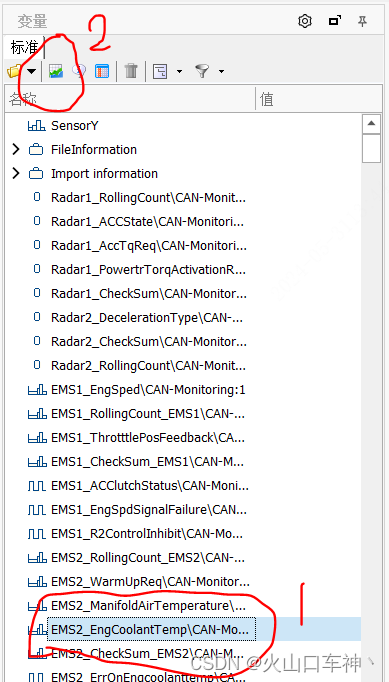

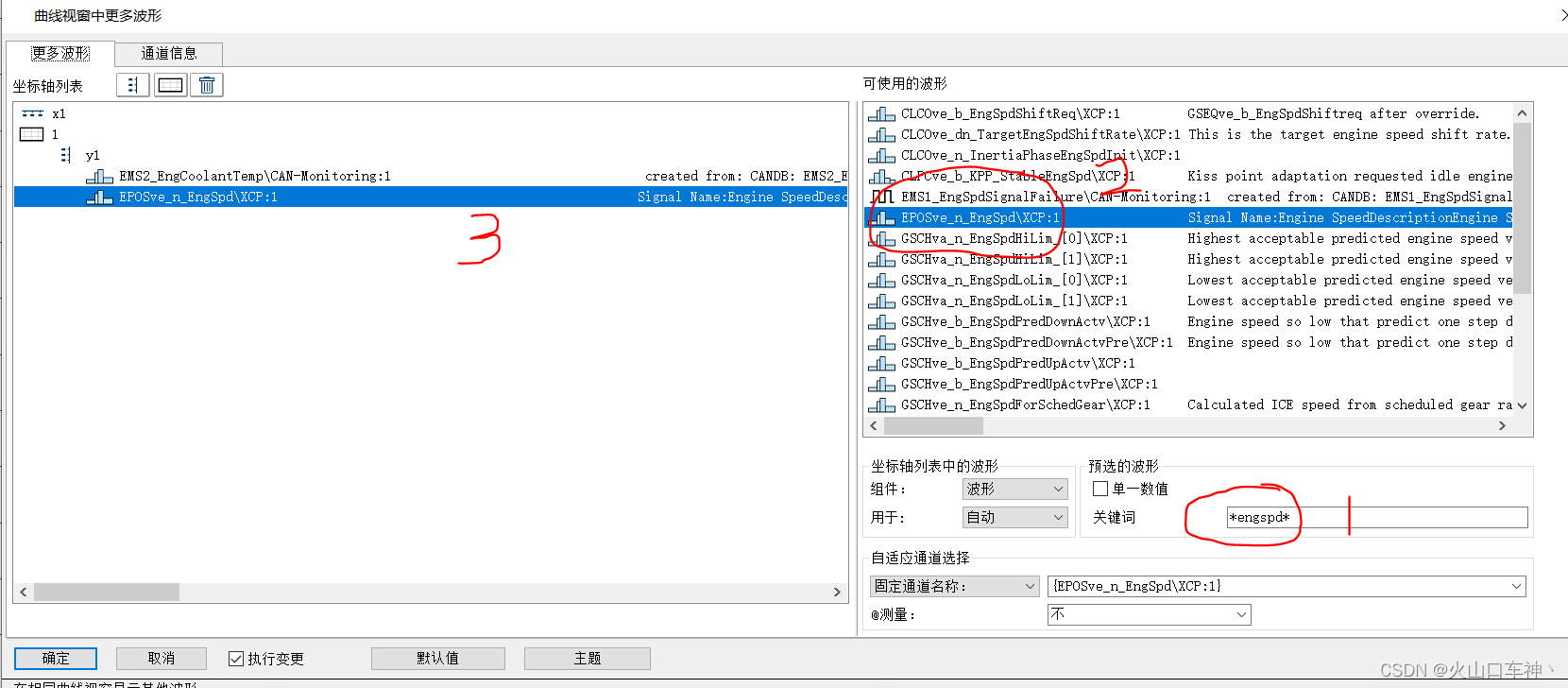

在1的方框中输入关键字,前后以*号隔开,找到自己想要的信号2,然后拖拽到区域3中
类似的操作再多拉几个信号:

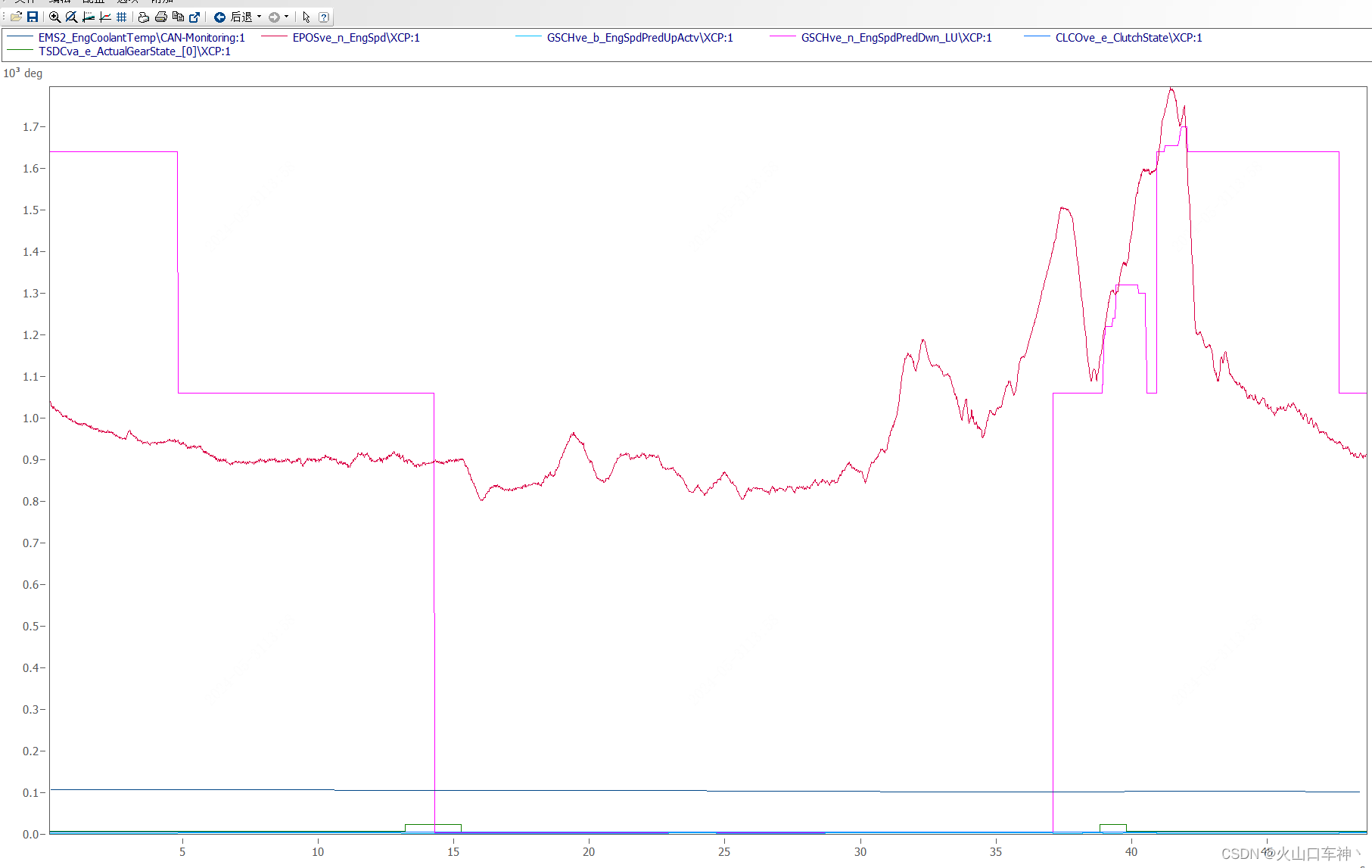

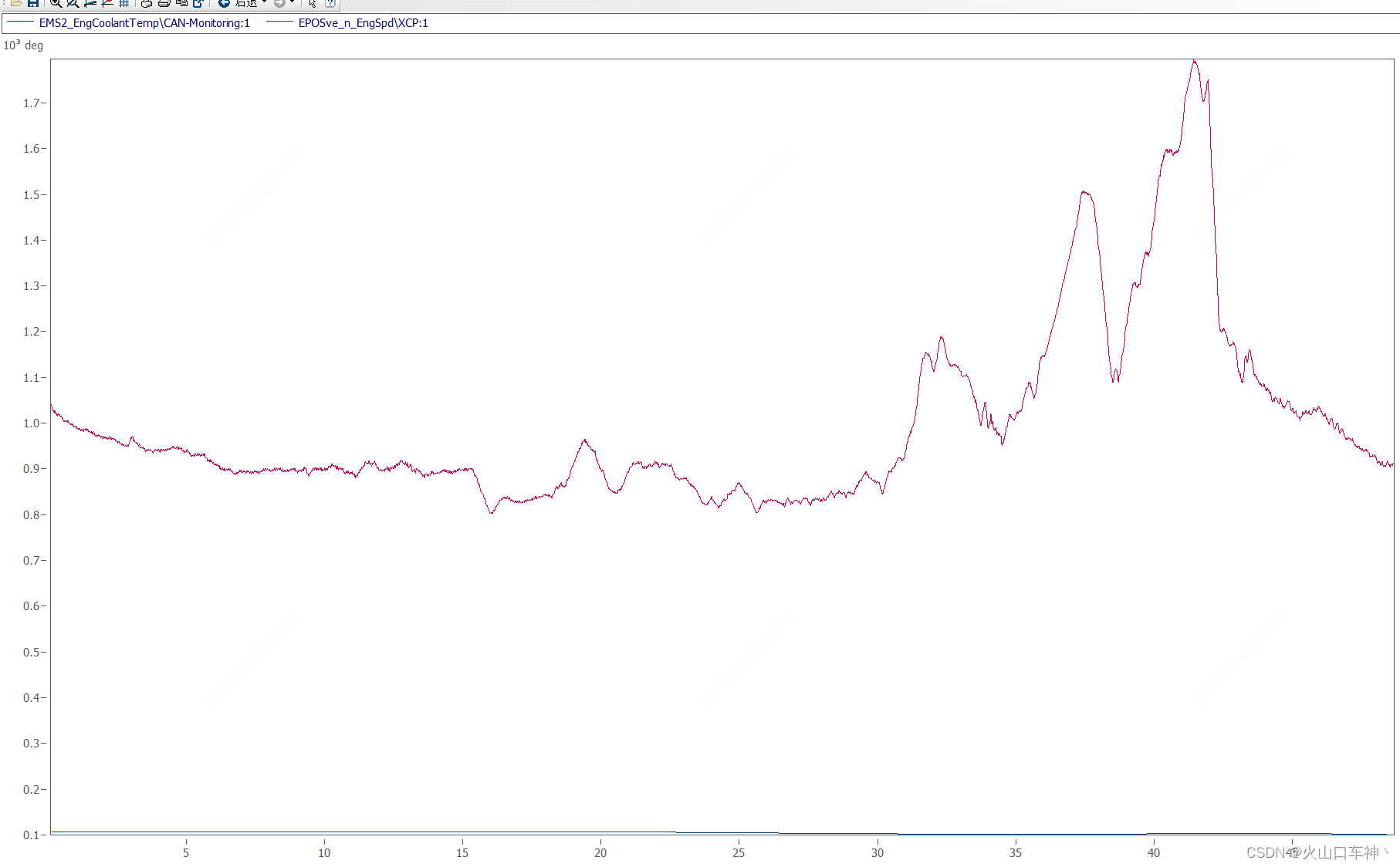

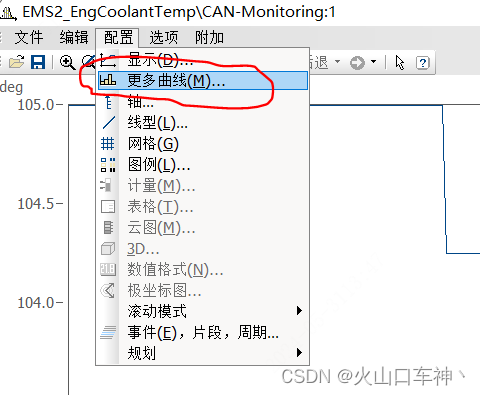

会发现信号都堆叠在一起,纵坐标的单位不同导致量级低会被压缩,还是去到刚刚的更多曲线控制面板

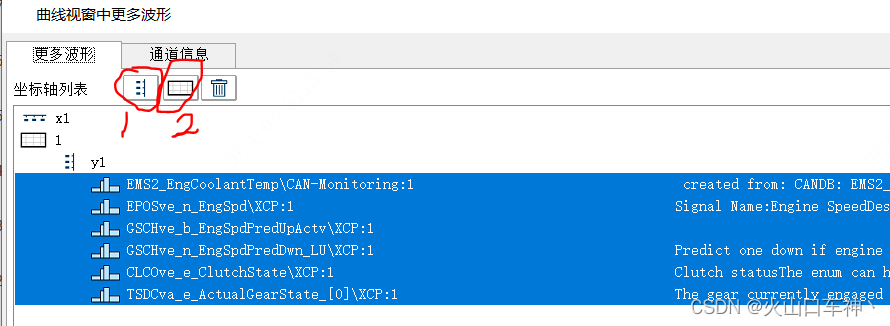

2是重新开一个区域,1是在一个区域内加一个轴
信号的分类可以直接用鼠标左键拖动即可
由于信号全部名字全部在图形的顶部,只能通过信号线颜色来分辨,不易辨别,现在我们把信号名全部调整到左边来

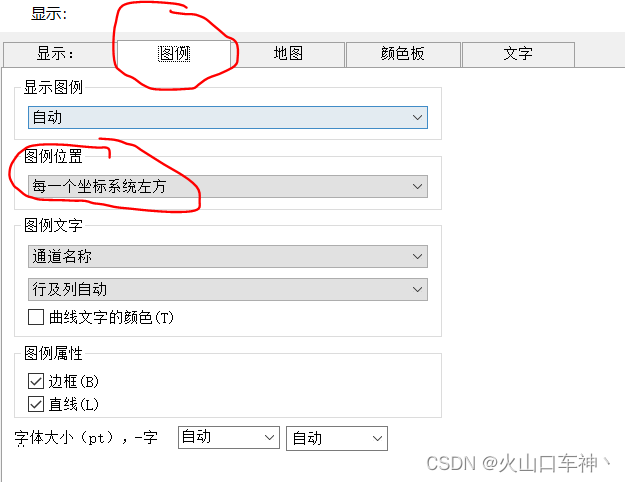

配置→显示

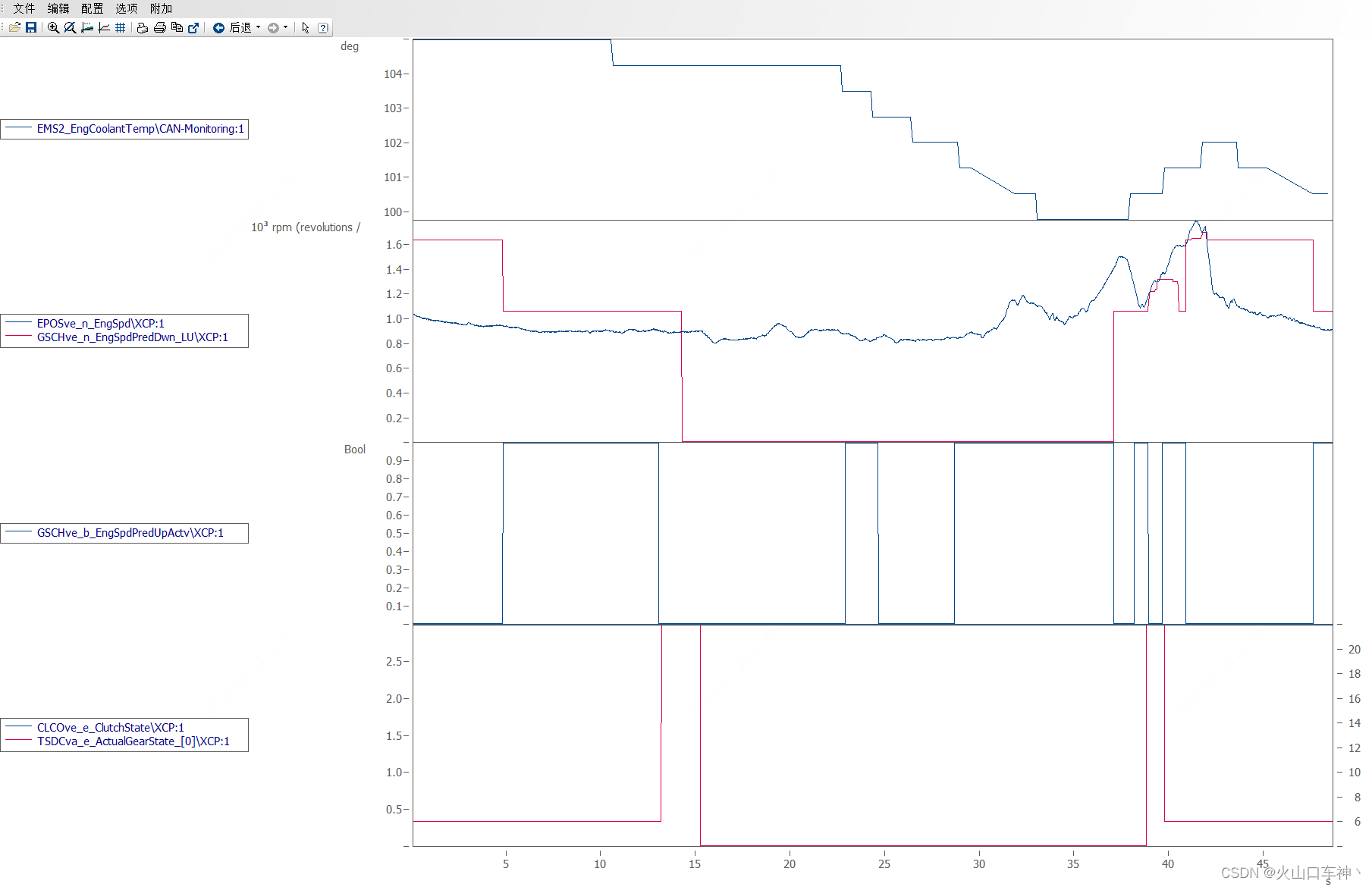

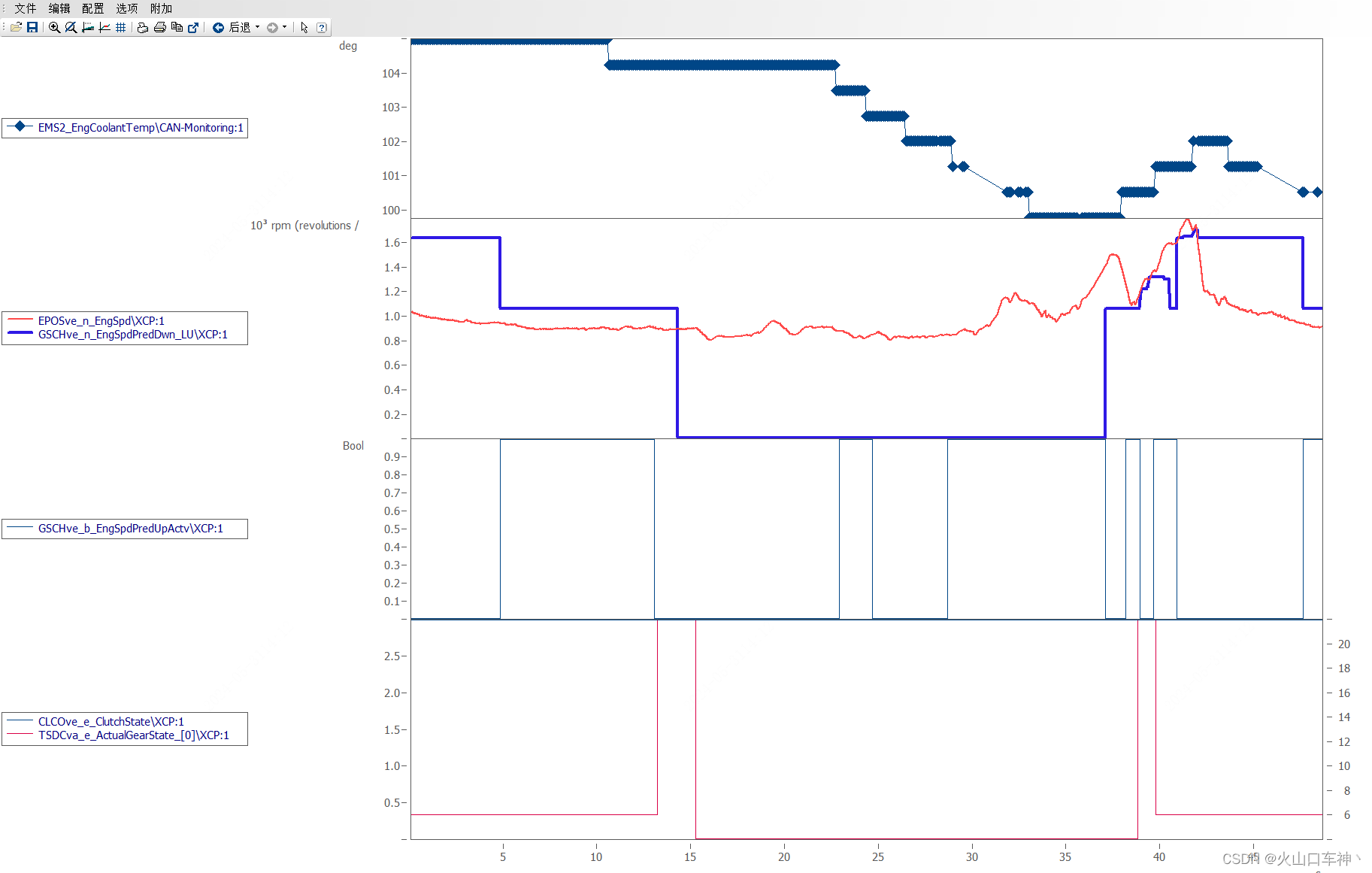

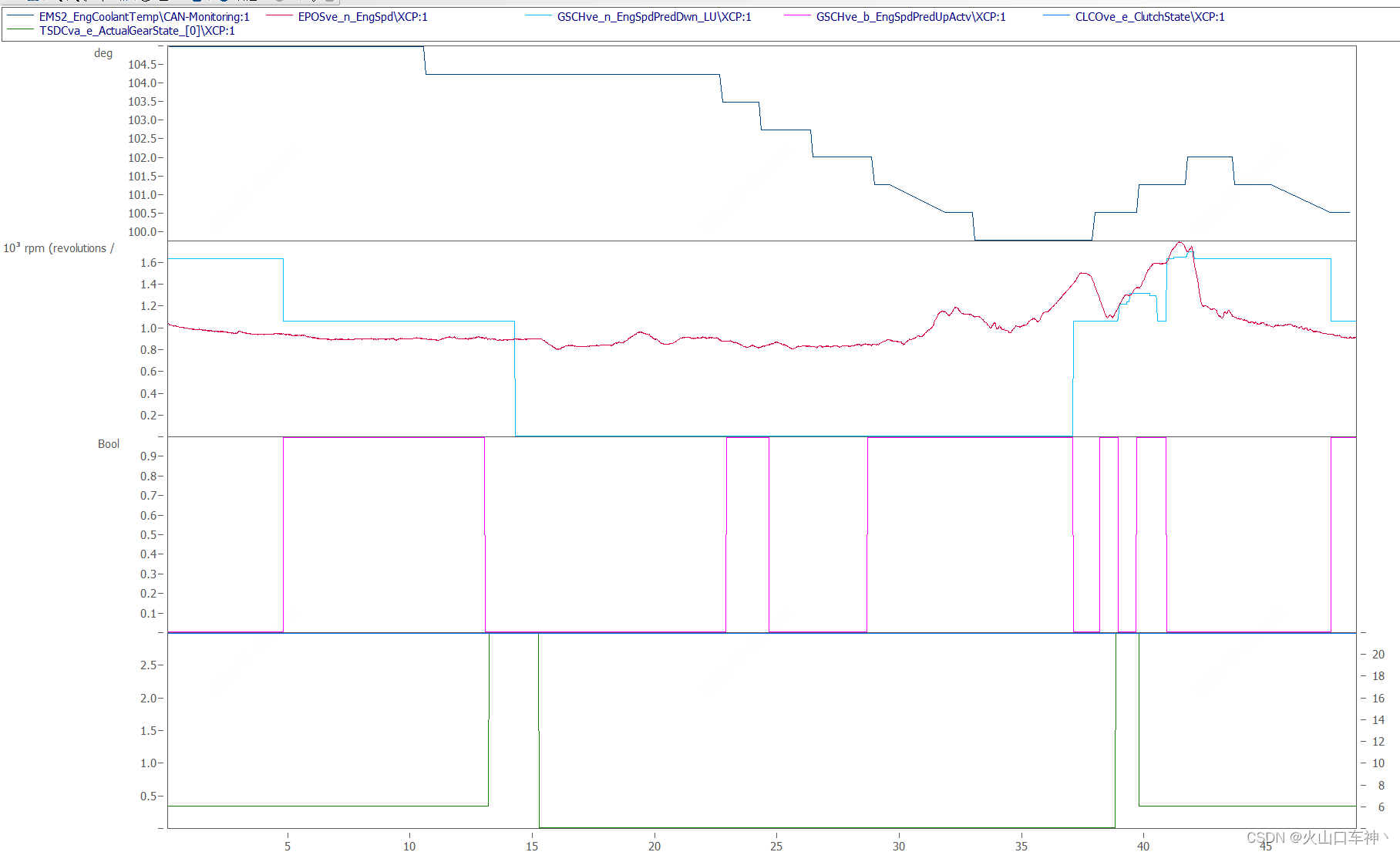

调整后的效果:
信号线的线型进行调整

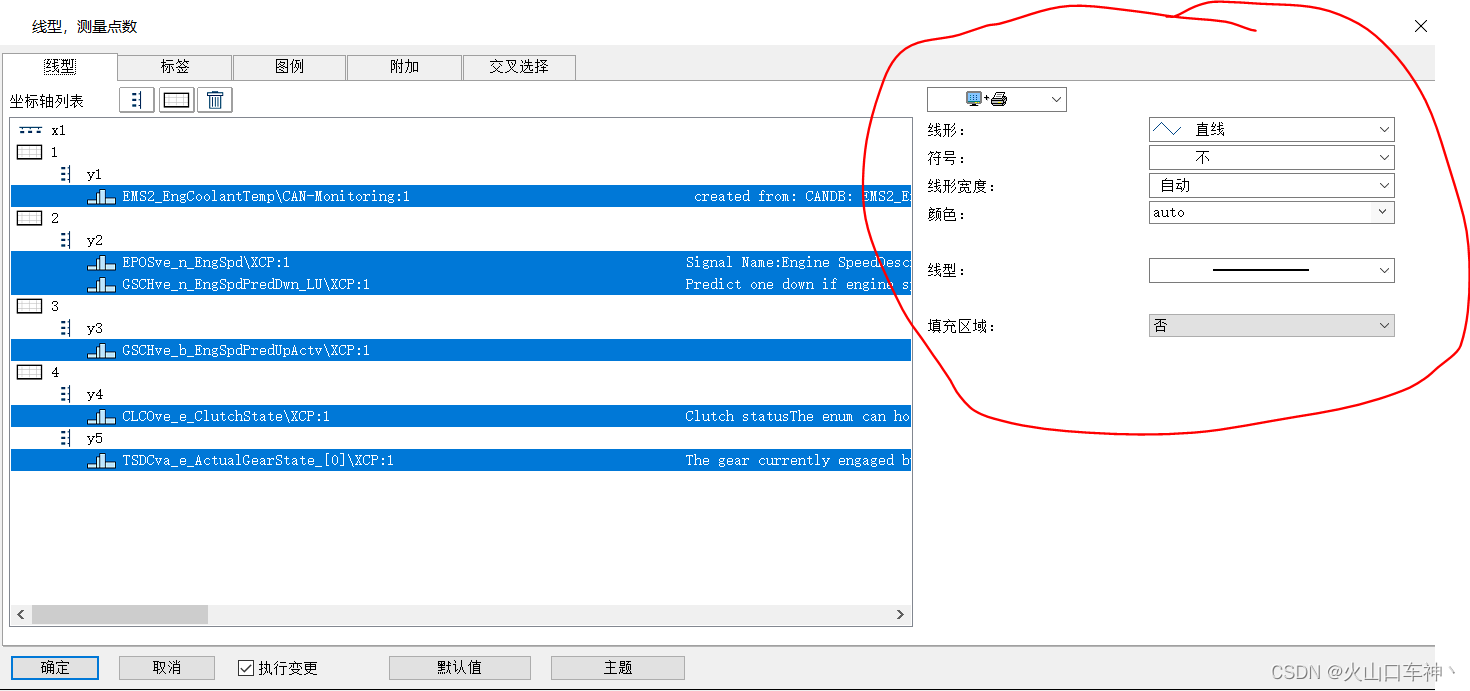

配置→线型
可以对信号进行线型、符号、线宽度、颜色等进行个性化调整:
每个区域有信号的横向及纵向的放大与缩小,自己试试就知道
点击鼠标右键,也有放大功能
用鼠标拖动选中一部分放大区域

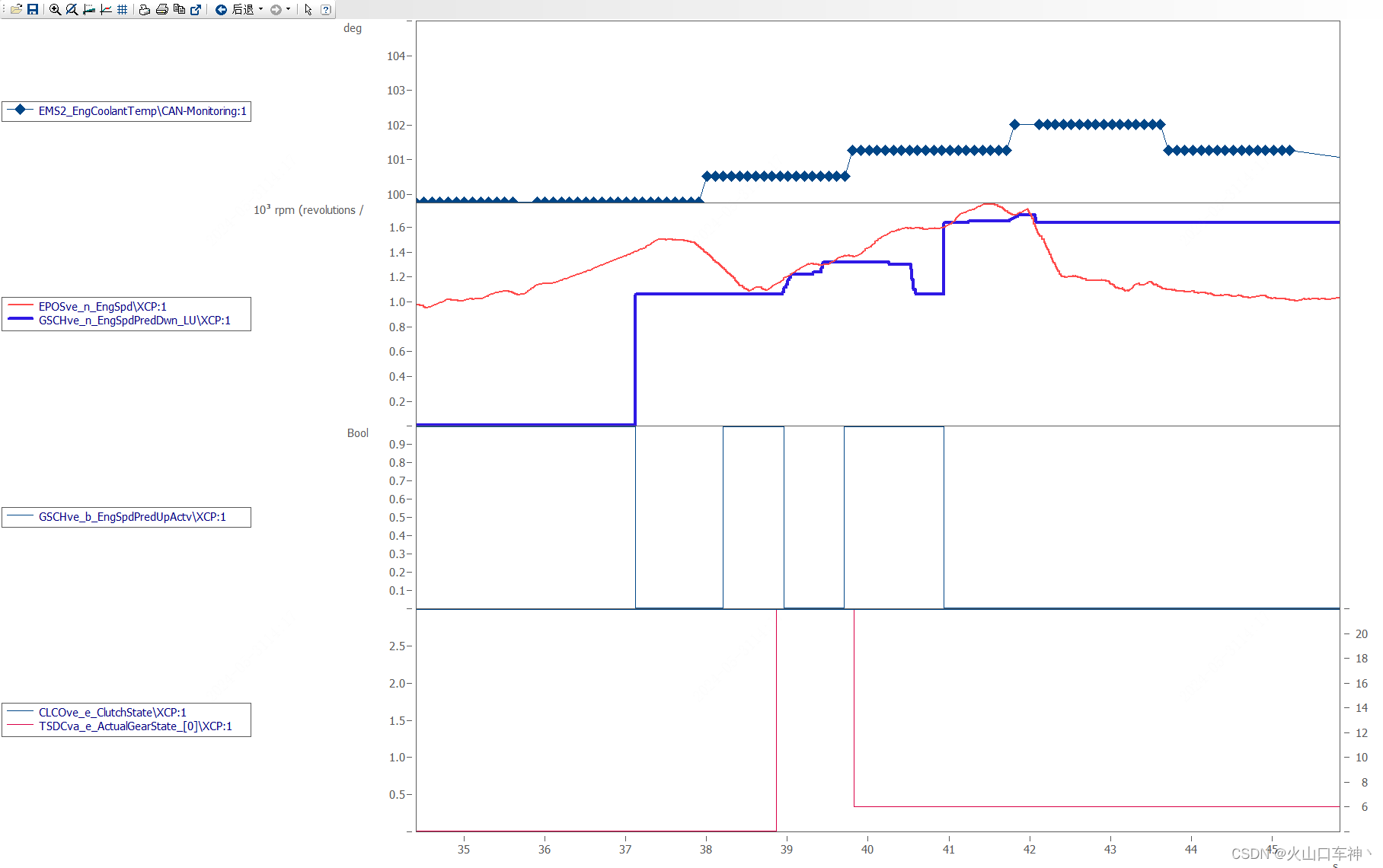

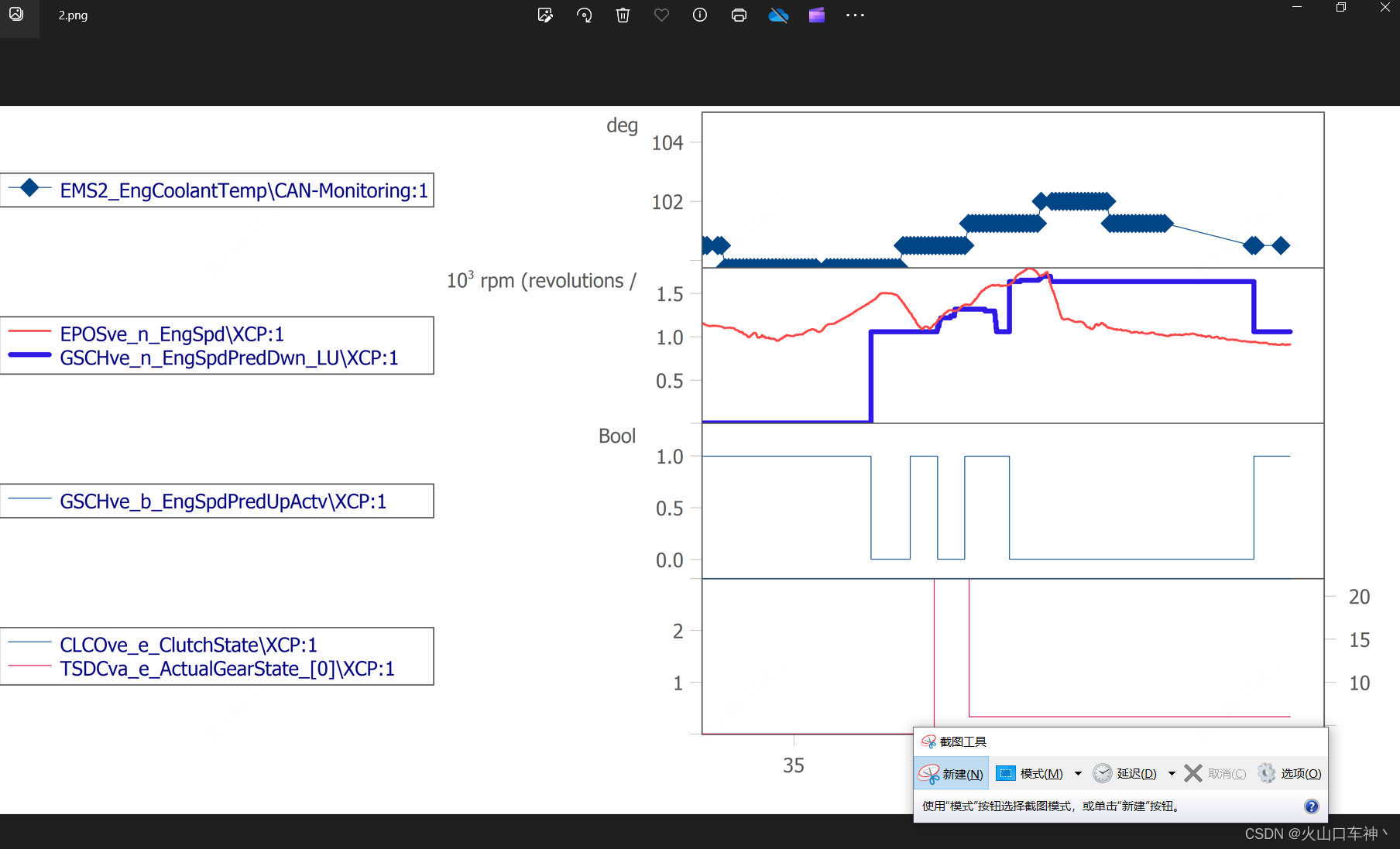

可以看到整个时间轴进行了局部放大
点击编辑→测量,可以测量信号具体值

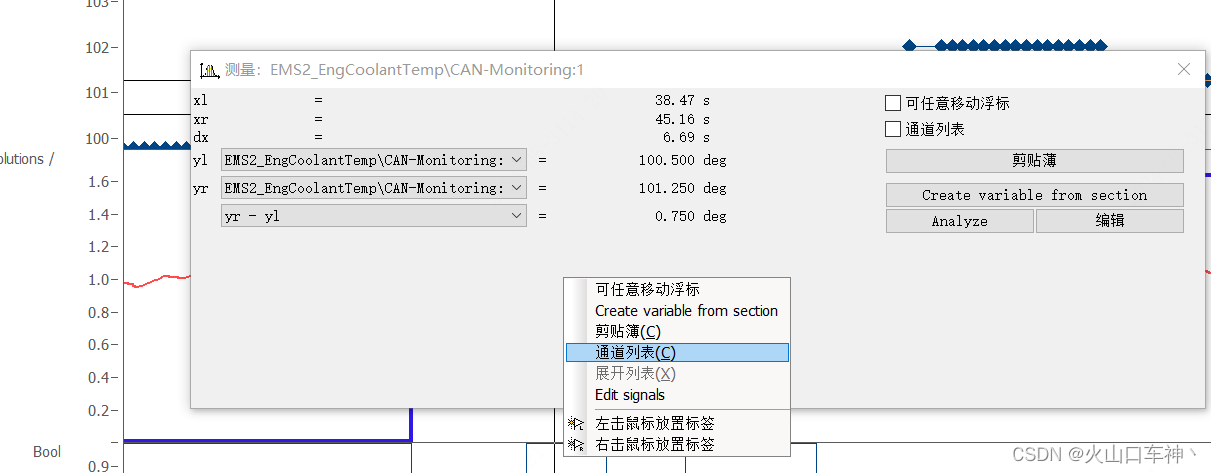

在测量框中右键,展开通道列表

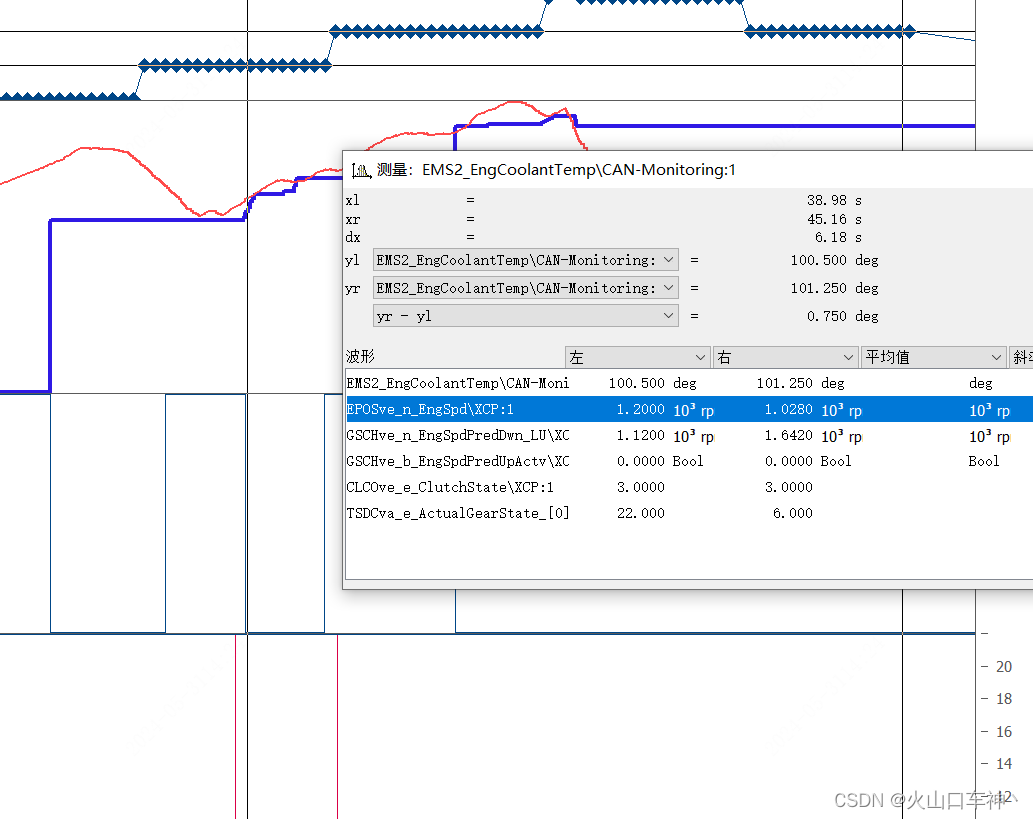

鼠标左键去滑动信号线(两个线,鼠标左右键分别控制),能看到信号的具体数值,
信号配置保存,
当你分析数据的时候拉出了很多信号,下一次不想再拉一次,可以把本次的信号配置进行保持
点击保持,选择路径,下次找到该文件打开即可
数据保存为图片
点击编辑→图片导出即可把数据保存为图片的各个格式
这个分析工具还有其他很多功能,摸索一下大概知道每个功能的作用,基本看了各大平台,没有讲Famos具体怎么看图的,以上是一些基本使用方法,看数据分析数据非常方便
