BLDC电机控制-六步换相简易模型搭建

01--BLDC旋转原理

原理：
六步换相的本质是，通过绕组形成的磁场，不断吸引转子上的永磁体，使电机转起来。霍尔位置传感器把360°空间（电角度）分为了等间隔的六份，所以绕组能形成六个位置的磁场，所以被称为六步换相。

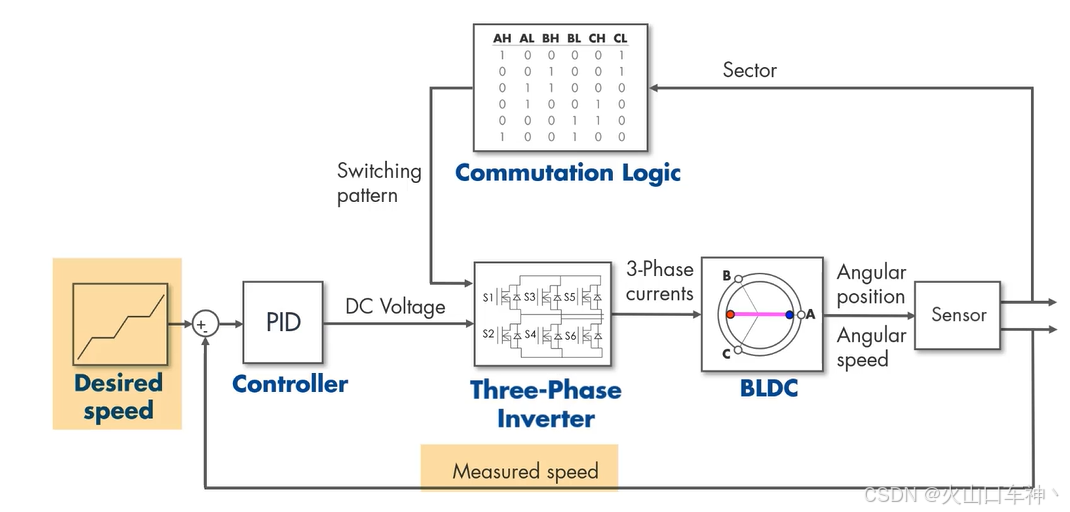

总体框架如下，来自MATLAB官方网站的电机控制介绍

一对极的BLDC电机，通过给三相ABC通电，使得绕组线圈即定子产生磁场，与转子的磁场通过同性相排斥，异性相吸引原理产生旋转运动的原理。

上图，通过传感器模块采集BLDC的转速（角速度）和角位移（即转过的角度），角速度即为采集到的实际速度，通过设定目标转速，与实际转速的差值进行PID控制，得到输入到逆变器的直流电压。而传感器采集到的角位移进行扇区的划分形成逆变器的开关逻辑，与电压一起最终输出三相交流电最终再进入到BLDC电机。

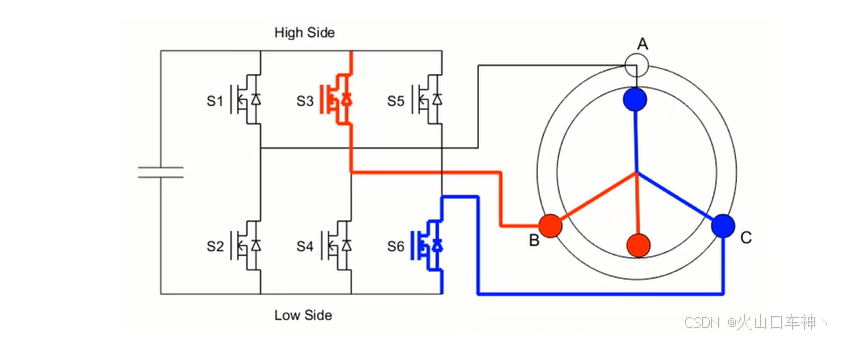

为什么叫六步换相呢，是因为每隔60°ABC三相需要进行切换，如下图，有S1-S6 6个开关，每次通电其中2个（上下桥臂每次只有一个闭合）形成一个回路。

02--模型搭建

1.BLDC电机模块

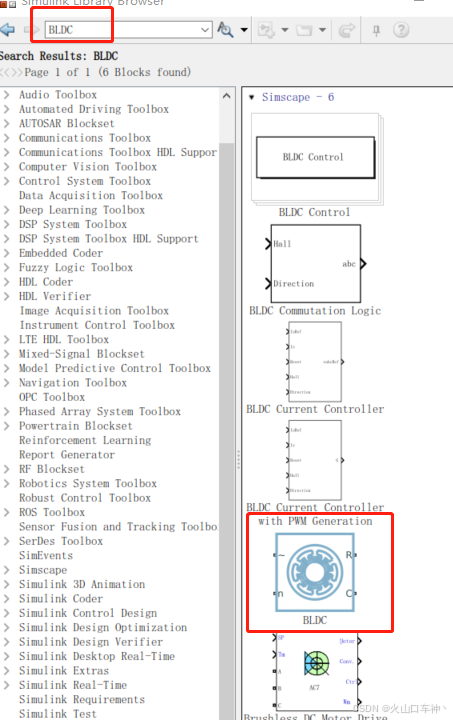

直接搜索BLDC电机模块

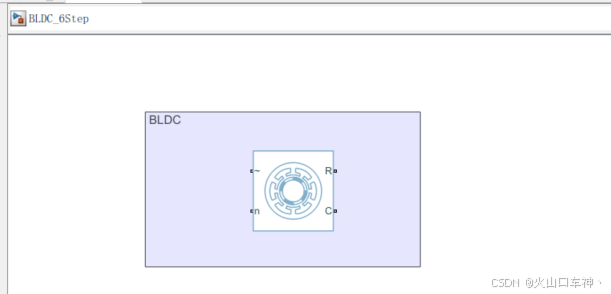

拖动该模块到模型BLDC区域

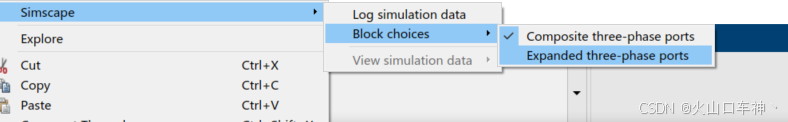

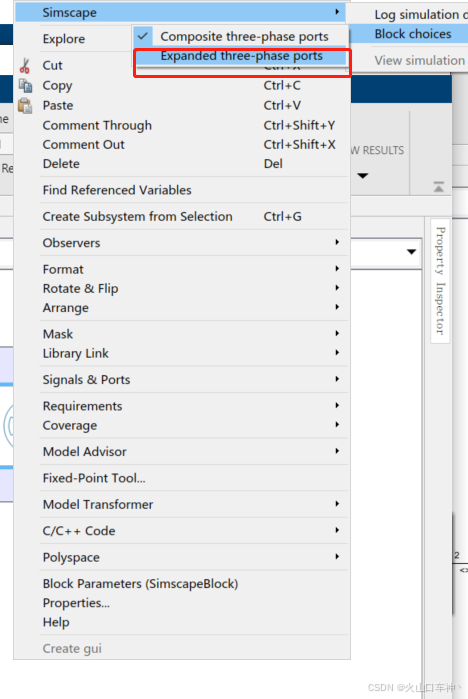

模块左边~端口表示三相端口，表示电机的电气端口，R、C端口表示电机的转子及外壳，为机械端口。右键点击BLDC模块，选择拓展三相端口

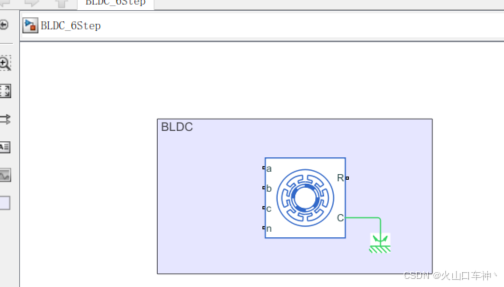

调节完后如下图：

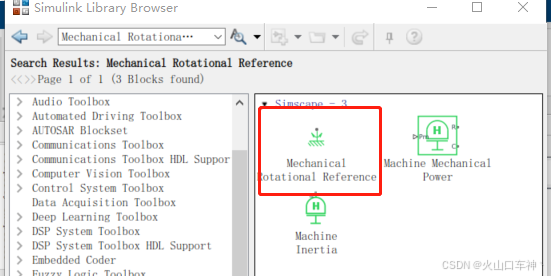

库内搜索Mechanical Rotational Reference，即机械旋转参考模块，表示电机的定子外壳部分

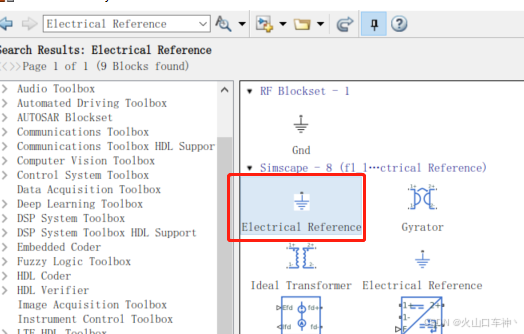

库内搜索Electrical Reference模块，电气参考模块，电气参考模块连接到BLDC模块左侧下端的n端口，其意义是电机的中性点

2.传感器模块

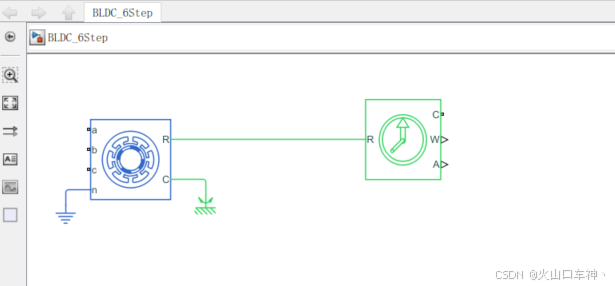

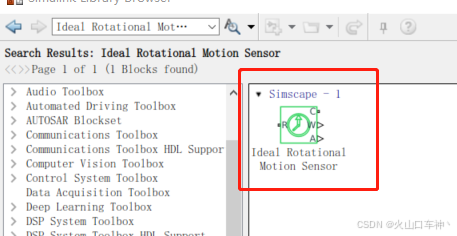

库内搜索Ideal Rotational Motion Sensor  理想旋转运动传感器

去掉了区域图，看起来挺奇怪

传感器模块也哟参考端口C，角速度即转速W，角位移A即转过的角度

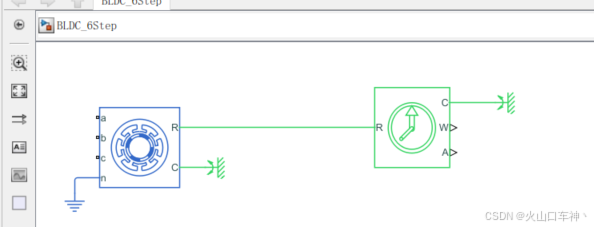

同样的C使用机械参考端口

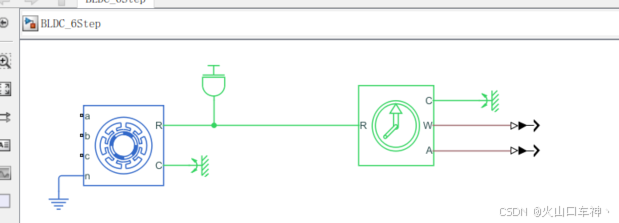

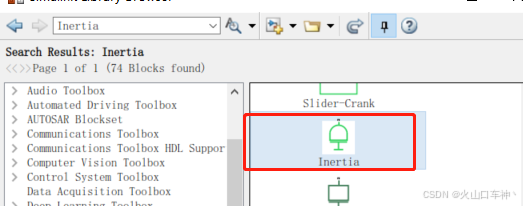

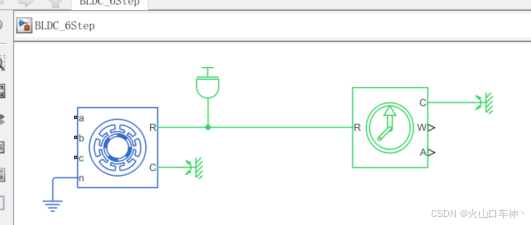

在转子中间加一个负载，为了仿真电机带负载情况，我们可以使用一个惯性模块，用于模拟电机运行时的惯性负载。

另外，接口W和A连接的各类模块属于物理仿真模块，其信号不能直接输入给Simulink模块，需要进行数据转换后才能正常连接。这里我们搜索“PS-Simulink Converter”模块，该模块用于将物理信号转换为常规的Simulink输出信号。

3.扇区模块

根据BLDC六步换相连续运行的原理，逆变电路的开关导通状态共有六种；按照转子所在位置划定六个扇区，每个扇区对应于一种开关状态，以实现当转子处于任意位置时，逆变电路对励磁线圈的控制均可使得转子受到磁场作用而旋转。

可以按如下开关表进行建模

开关表    含义
[1 0 0 0 0 1]    A相上桥、C相下桥打开    电机转子处于270~330°范围
[0 0 1 0 0 1]    B相上桥、C相下桥打开    电机转子处于330~30°（或者说正负30°）范围（建模      时，这里的逻辑要使用逻辑或，其他都是逻辑与）
[0 1 1 0 0 0]    B相上桥、A相下桥打开    电机转子处于30~90°范围时
[0 1 0 0 1 0]    C相上桥、A相下桥打开    电机转子处于90~150°范围
[0 0 0 1 1 0]    C相上桥、B相下桥打开    电机转子处于150~210°范围
[1 0 0 1 0 0]    A相上桥、B相下桥打开    电机转子处于210~270°范围

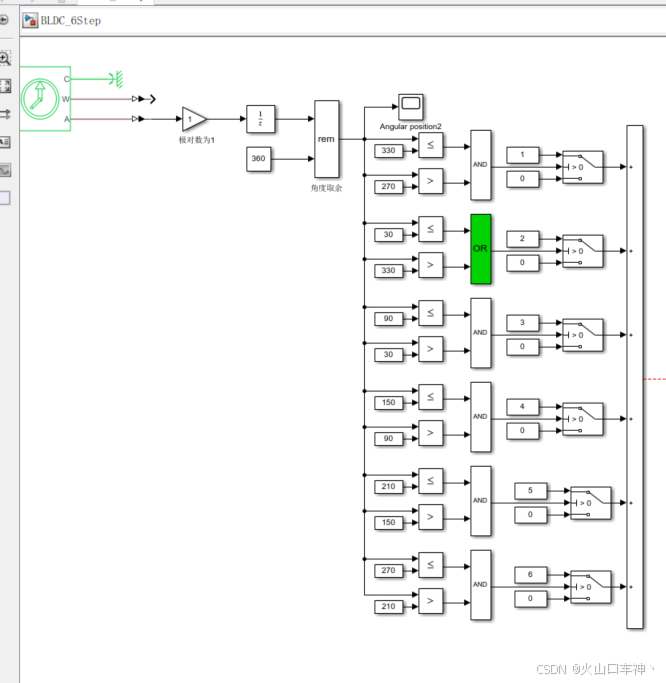

按如上逻辑进行扇区划分建模：

上面有个gain模块代表极对数，由于我们做的BLDC简易模块，用的1对极，6个扇区，但是如果不是1对极是2对极或者4对极的话，扇区就会被划分更多，每个扇区角度可能从60°变为30°或者15°。对角位移进行360°取余，可以是的扇区循环，最终的输出就是不同角位移对应的具体扇区。

注意到，在gain模块后面有个延时模块，该模块是为了避免代数环出现，因为扇区输出后面会作为逆变器开关的输入。这个delay模块是否可以放在扇区最终输出模块之后呢？如果放在那里，由于delay模块有个初始值0，将会与后面的Multiport Switch形成冲突，因为该模块是扇区的选择，只有1-6  6个扇区，而没有0扇区这个说法，仿真会报错。

4.扇区开关选择模块

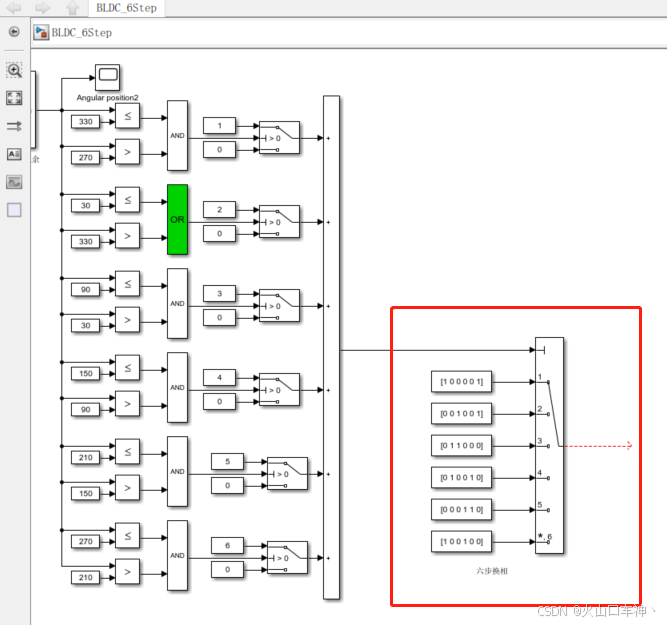

根据开关表，搭建如下模块

5.三相逆变器模块

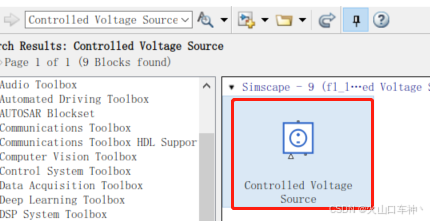

库内搜索Controlled Voltage Source模块，该可控电压源模块可以根据左侧的Vs端口的输入，控制输出端口电压。

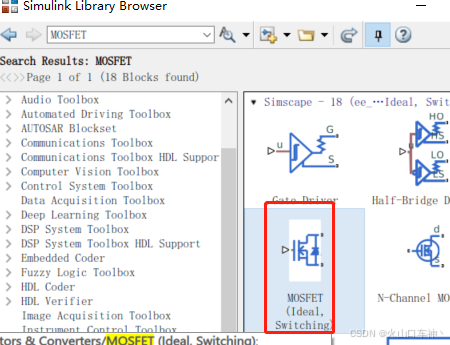

搜索MOSFET模块，

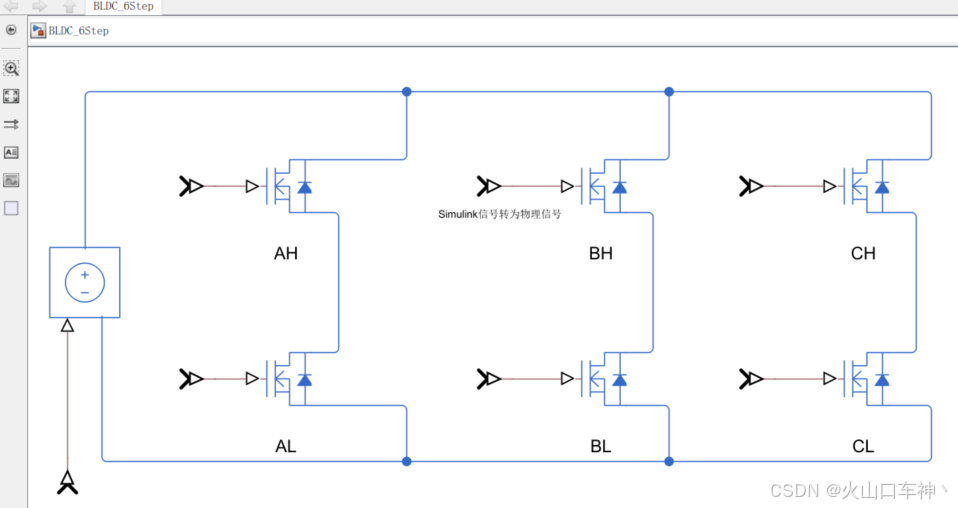

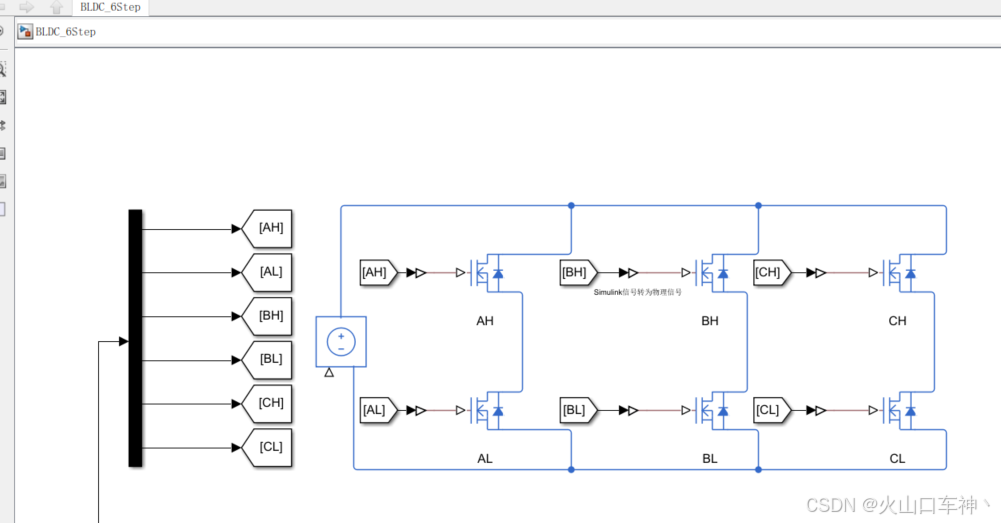

将MOSFET模块复制为六份，并按照如图所示方式进行连接，和经典三相逆变电路排布一致。

上下桥臂分别命名为ABC，H代表上桥臂，L代表下桥臂

继续加上Simulink-PS Converter模块，使得Simulink信号可以转化为物理信号

使用Demux模块把之前的终端开关输出接进来，同时使用Goto和From模块并按如下方式搭建

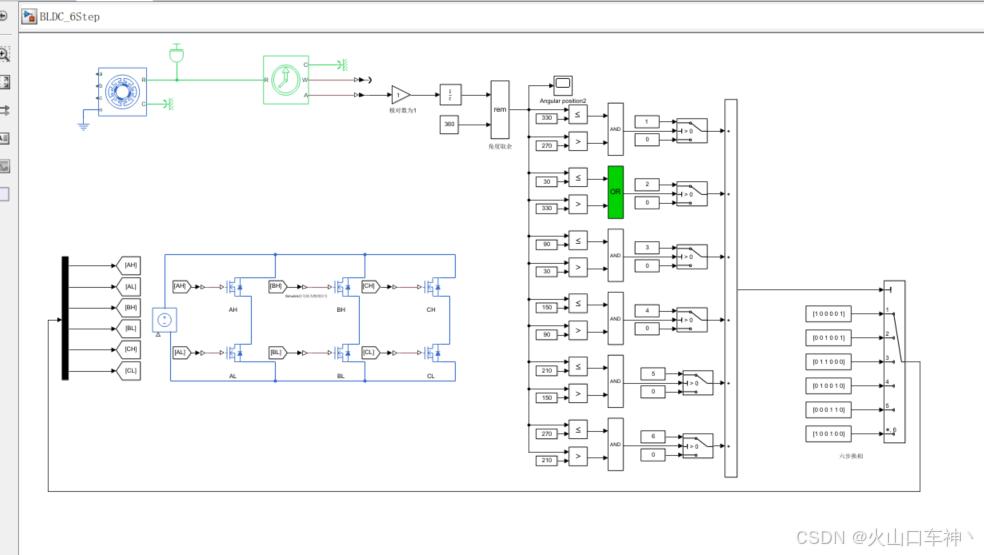

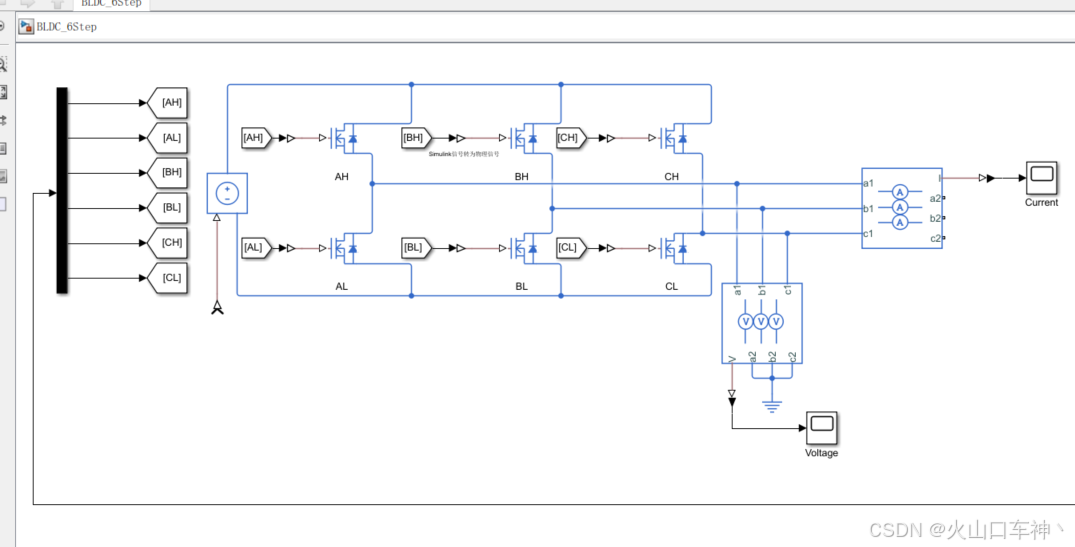

整体如下：

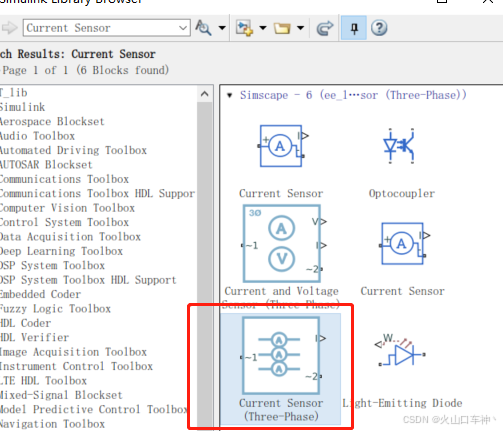

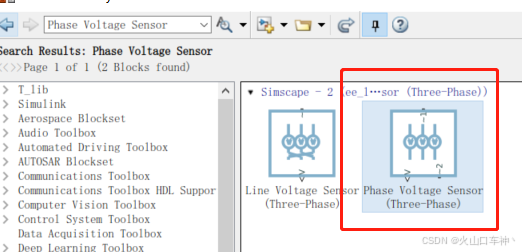

接下来使用传感器采集三相电流和电压，Current Sensor和Phase Voltage Sensor模块

同样的，按如下方式把三相调出来

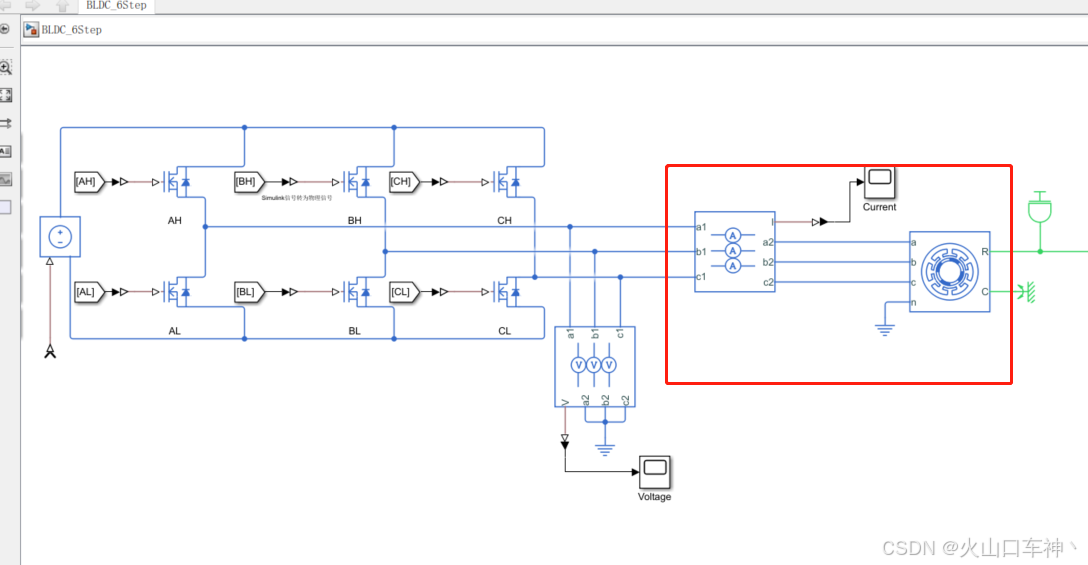

按如下方式接入到电路中

然后将目标的a,b,c相的电流接入到BLDC电机模块中

6.转速闭环控制

现在我们还有电压及BLDC模块的输出转速信号没有连接，BLDC模块的输出转速W是实际的反馈转速，我们可以通过控制目标转速，通过PID模块进行转速控制。

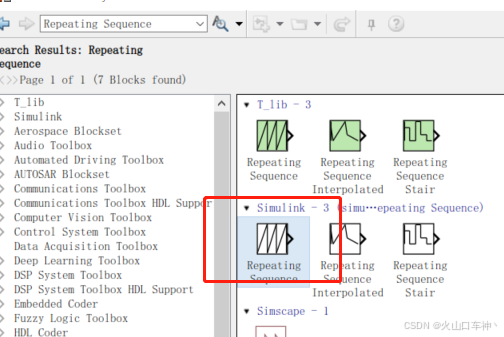

目标转速我们使用Repeating Sequence模块

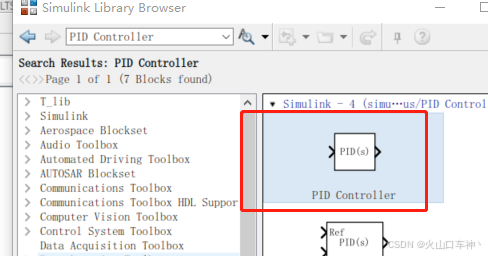

PID Controller模块

为避免代数环，在连接的线路上需要加上延迟模块，按如下搭建：

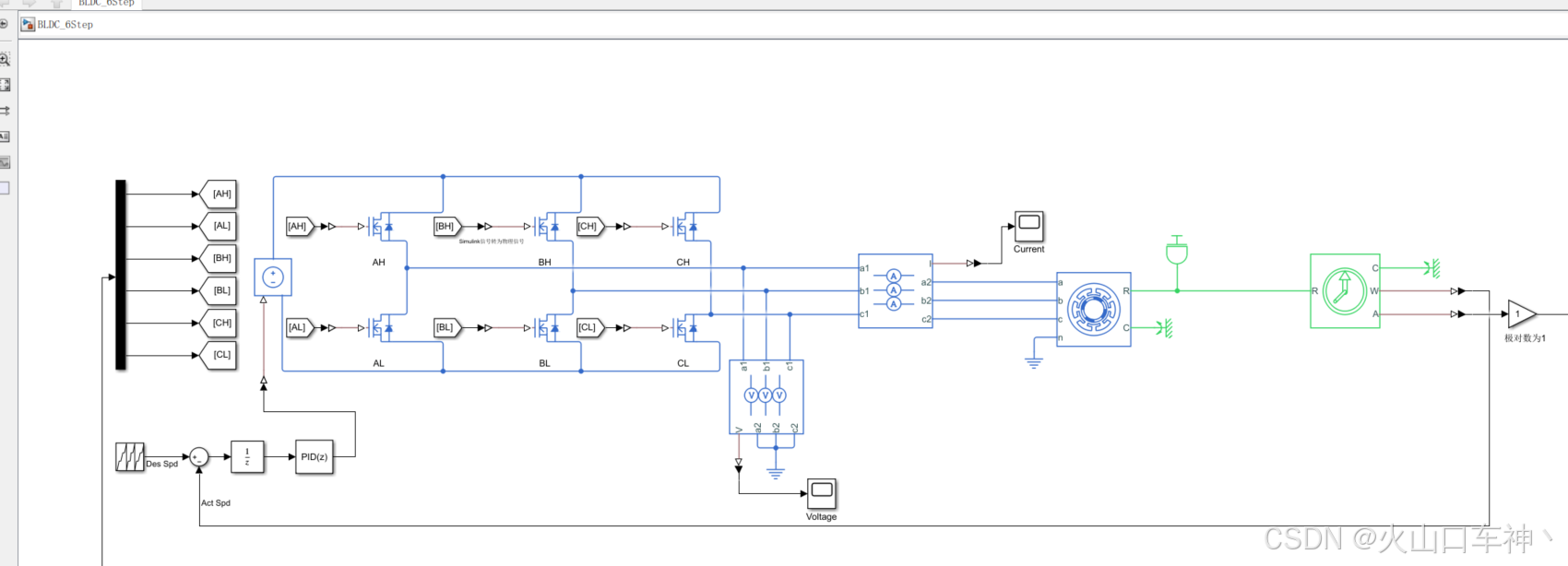

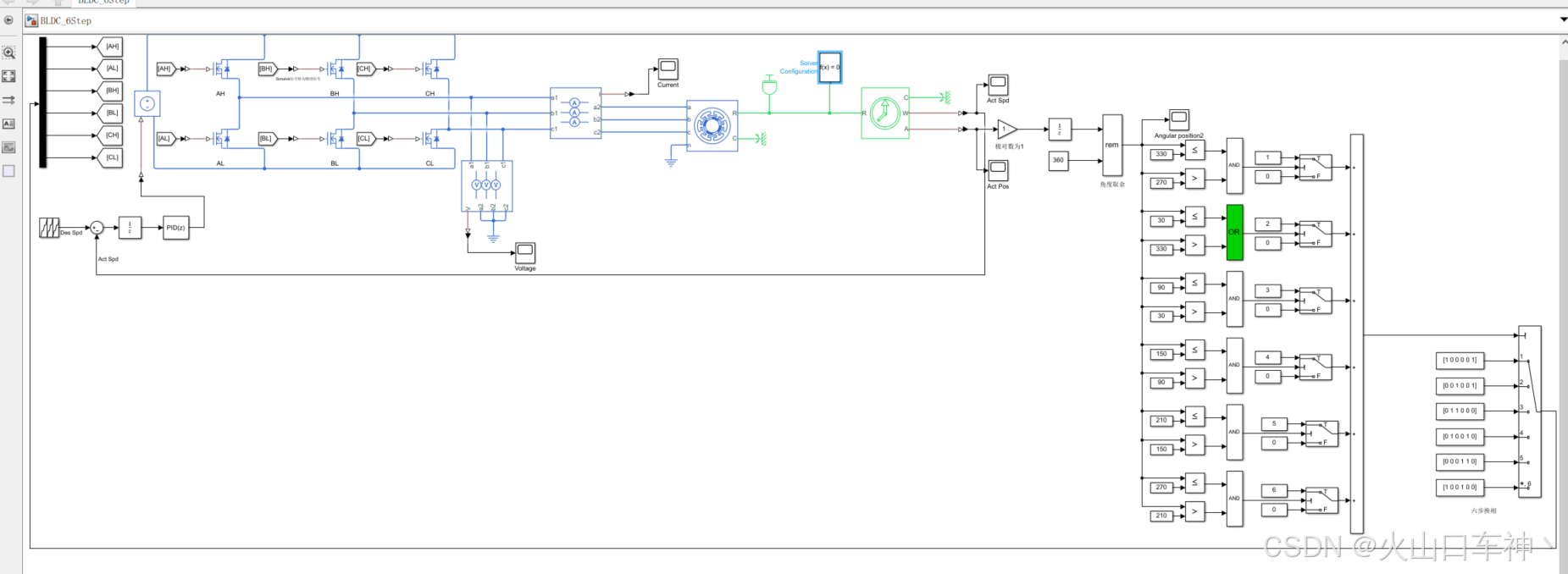

整体模型如下：

7.参数设置

①BLDC模块

转子：

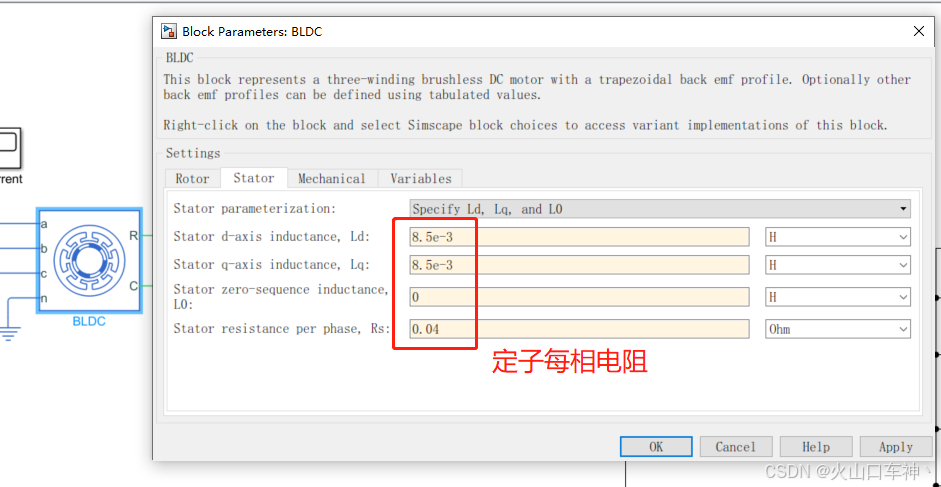

定子：

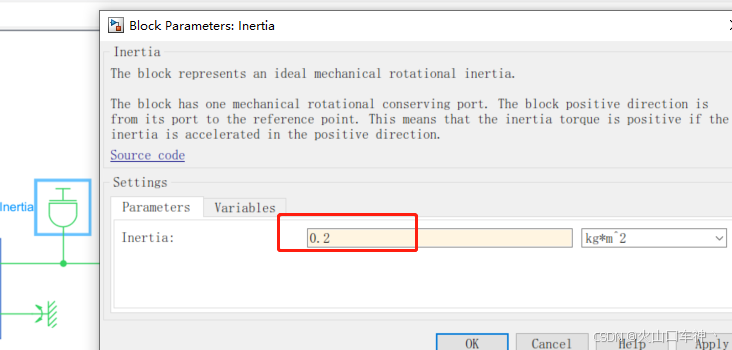

②惯性模块

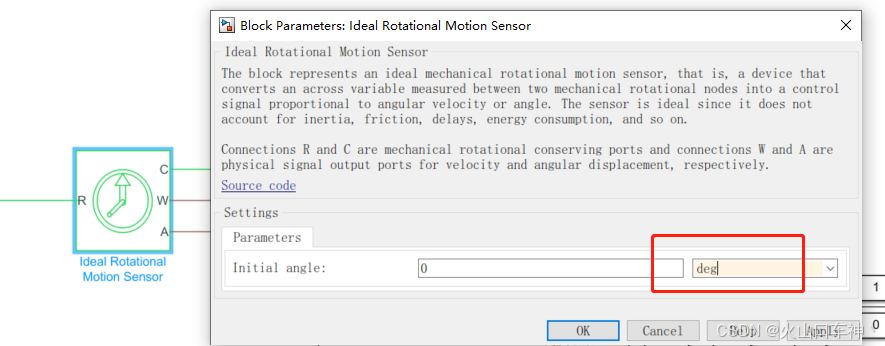

③理想旋转运动传感器模块，单位改为度

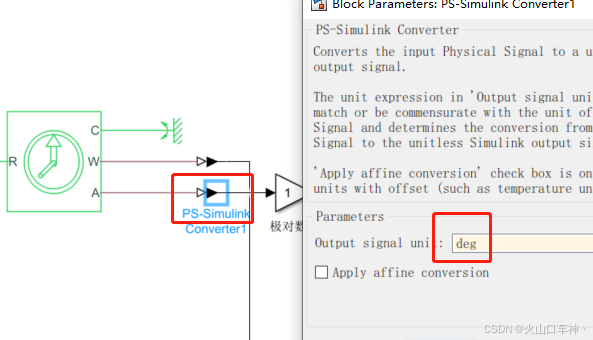

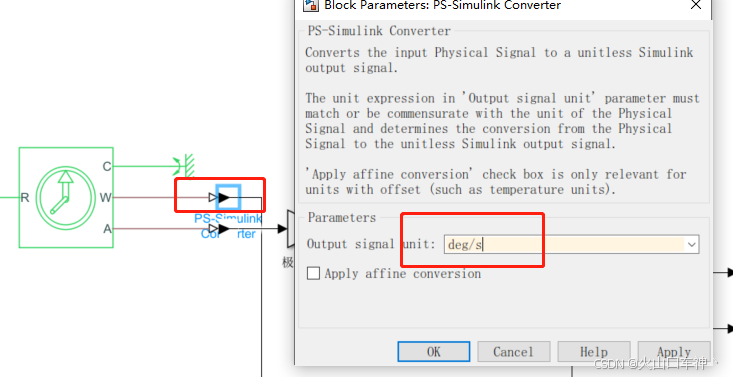

④PS-SimulinkConverter模块，转速输出单位为deg/s，角位移单位为deg

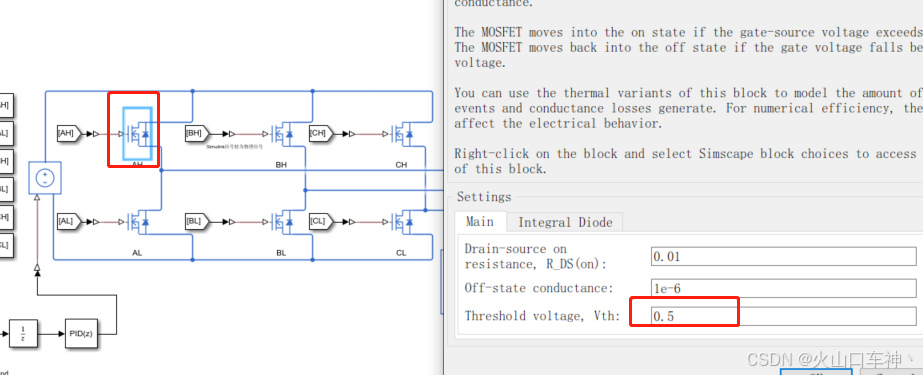

⑤MOSFET模块，电压阈值设置为0.5V，6个都需要设置，当输入置1时，开关闭合，反之打开

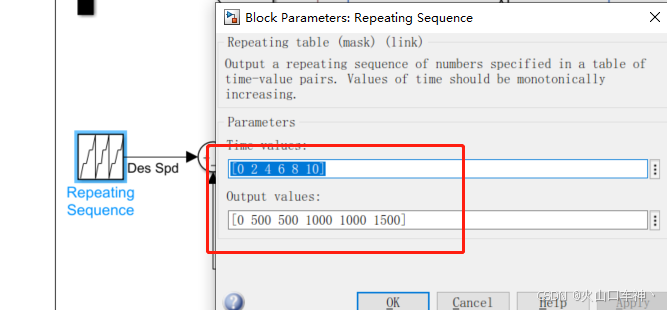

⑥Repeating Sequence模块，时间从0-10s,转速从0-1500转

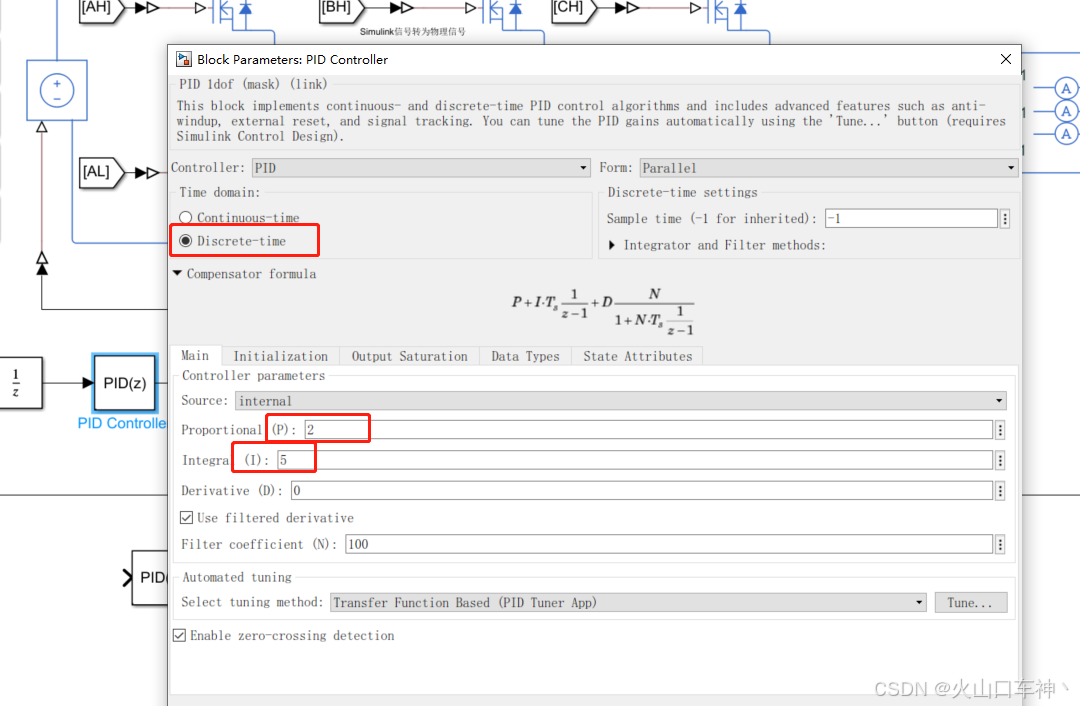

⑦PID模块，离散时间，P为2，I为5

8.运行仿真

整体模型如下：增加如下示波器进行观测（电流、电压、实际转速、实际位置）

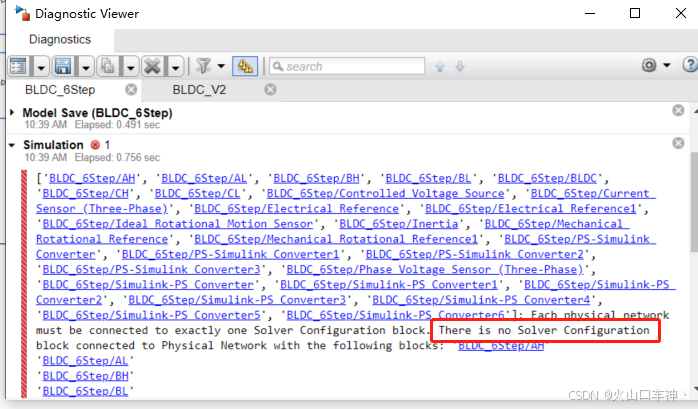

运行仿真发现报如下错误

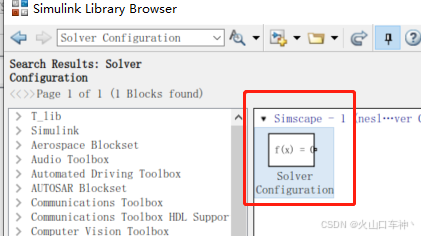

缺少求解器配置模块，按照报错信息搜索Solver Configuration模块

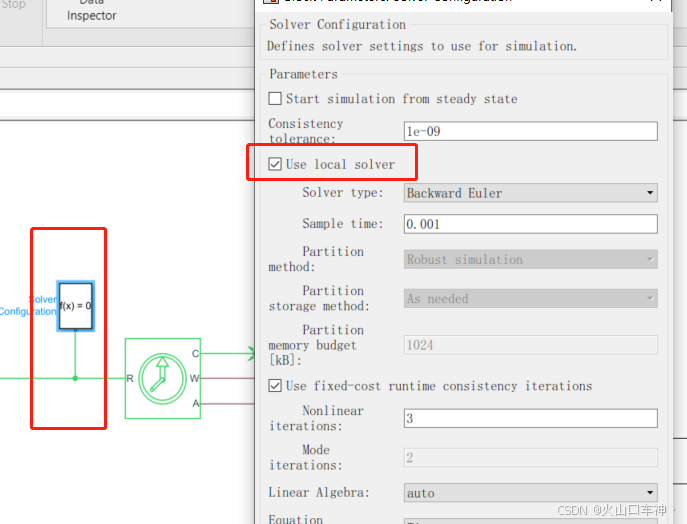

求解器模块放如下位置，勾选本地求解器即可

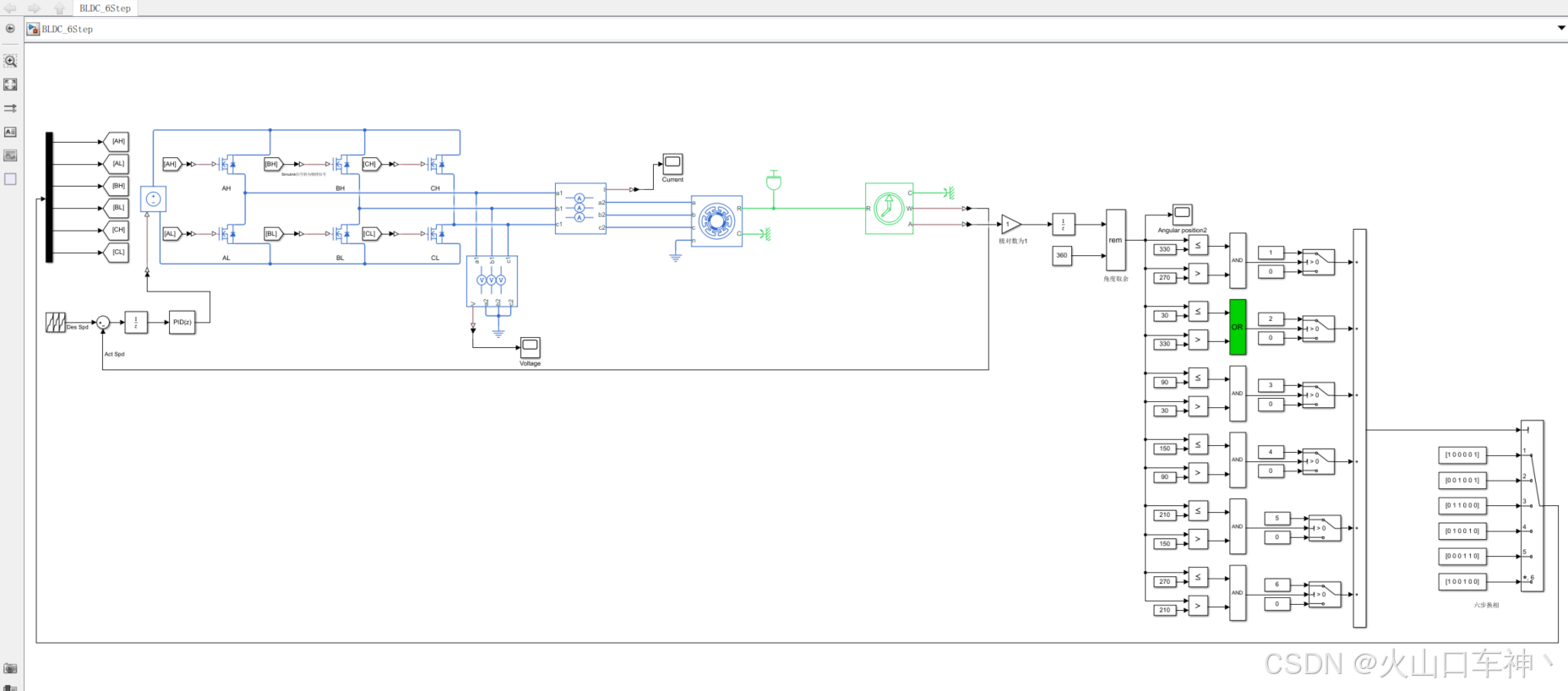

整体模型如下：

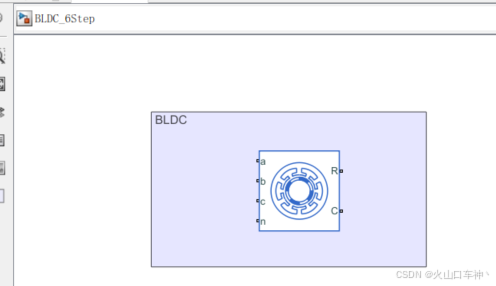

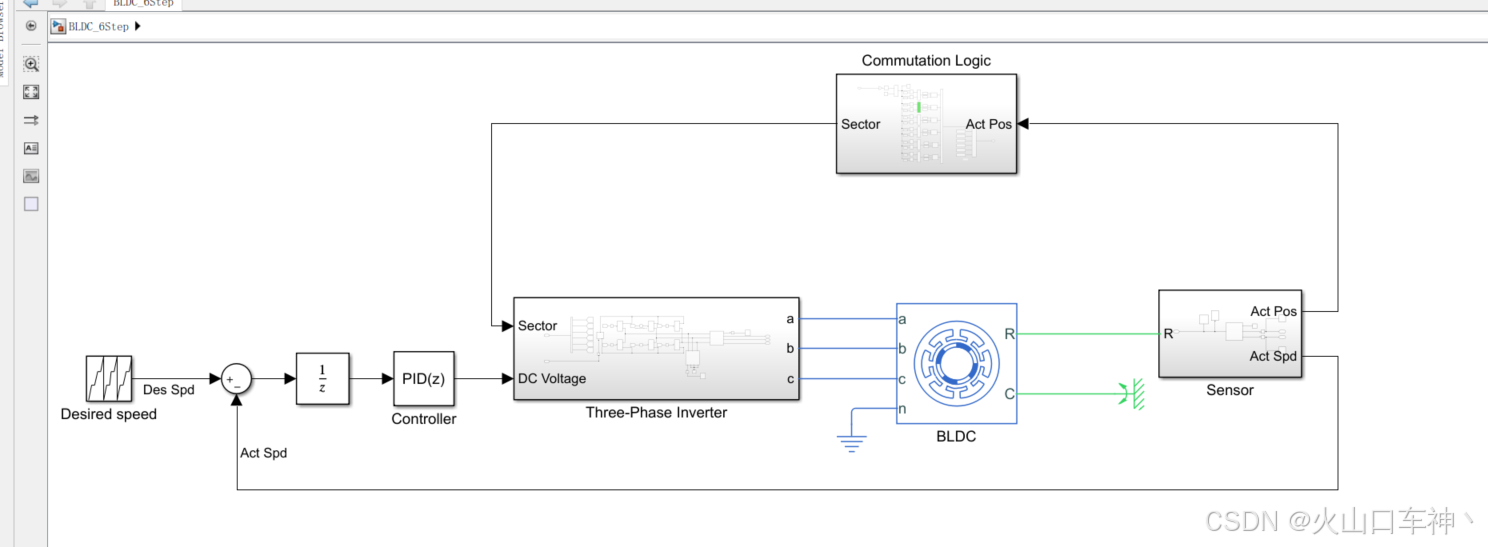

把模型按照最开始的示意图进行封装子系统：

封装后：

基本上和上面的示意图一致，运行仿真

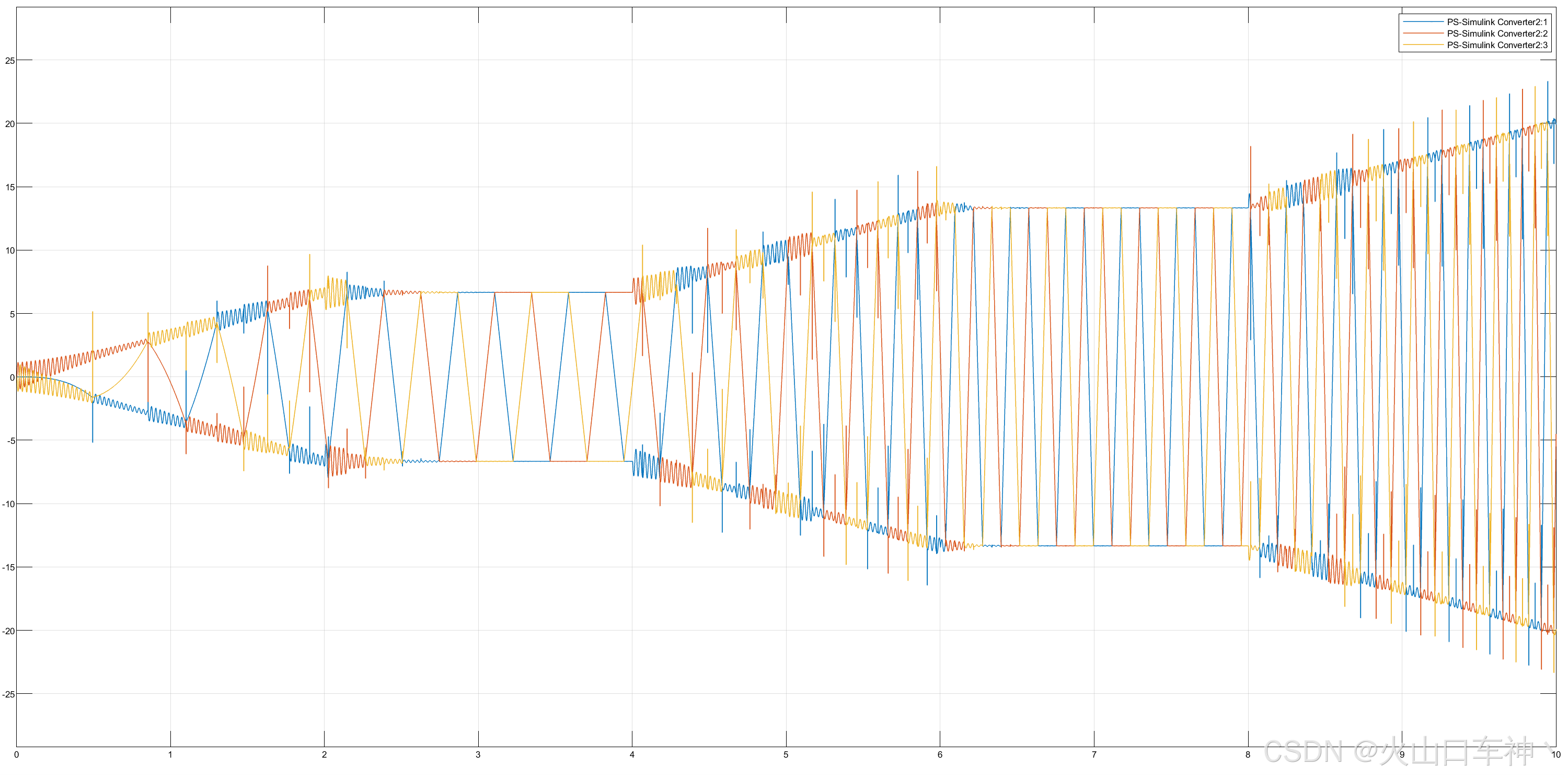

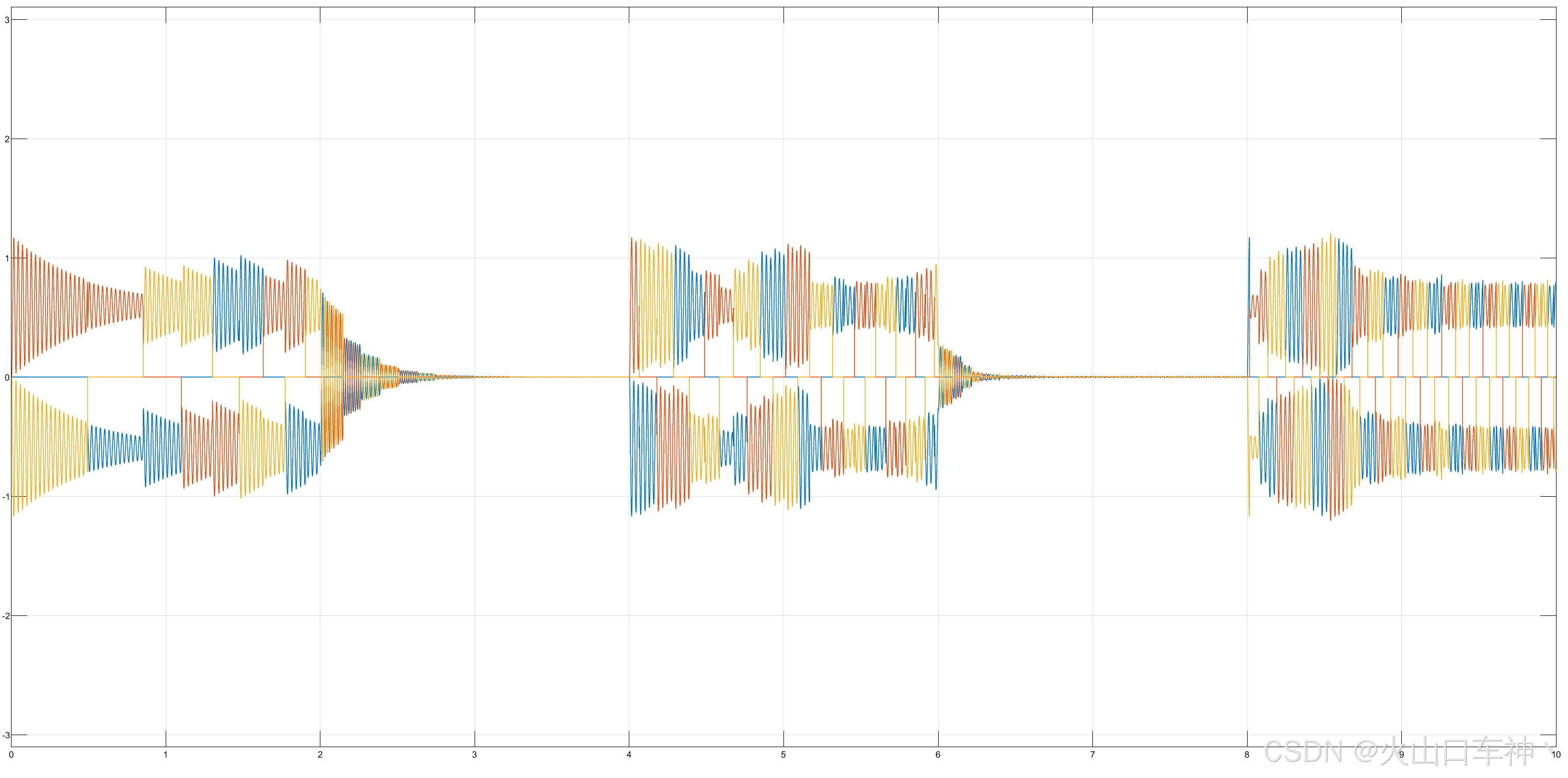

读取电流：

读取电压：

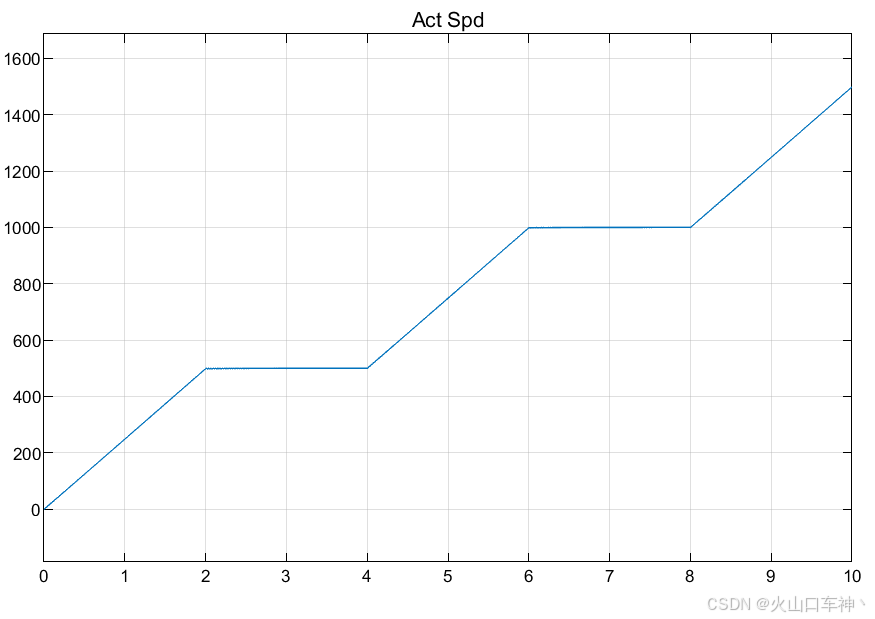

读取实际转速：和目标转速接近

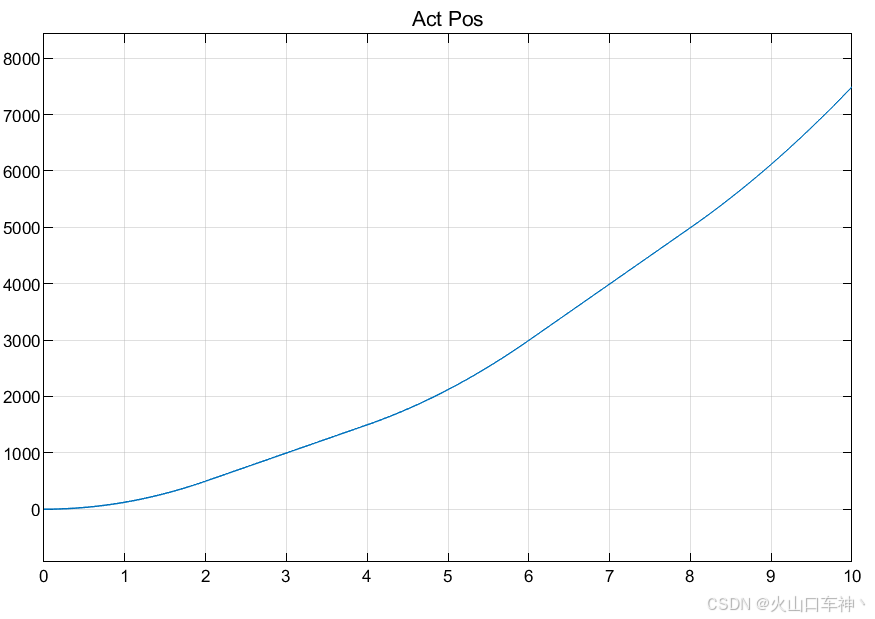

读取实际角位移：

03--小结

六步换相和PMSM用的FOC控制，他们都是永磁同步电机，只是控制方法不一样，六步换相是梯形控制，而FOC是正弦控制
