安信可新模组ESP-12H 快速入门指南，更多GPIO，更多选择！

一、 前言

    安信可ESP-12H模块采用的是乐鑫 ESP32-S2F 芯片，"阉割版ESP32"虽然去掉了蓝牙，但依然比 ESP8266 性能比更高，有18个可编程 GPIO，其特性：

1. 基于 RSA-3072 算法的安全启动
2. 基于 AES-XTS-256 算法的 Flash 加密
3. 保护私钥和设备机密不受软件访问
4. 密码加速器提高云连接性能
5. 有效抵抗物理故障注入攻击
6. ESP-12H 集成了丰富的外围设备，有 18个可编程 GPIO，可以灵活配置为SPI、I2S、UART、ADC、DAC 等常用功能。
7. ESP-12H模组在PIN脚与ESP-12F模组相同，完全可以无缝替代

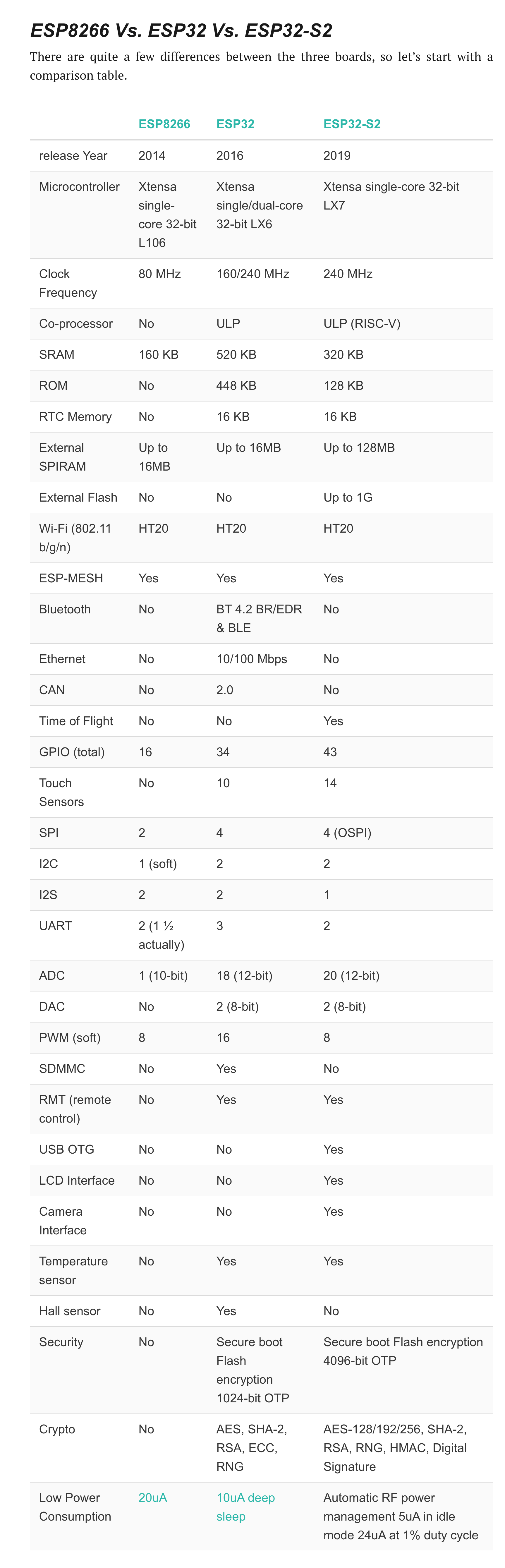

   ESP8266 / ESP32 和 ESP32S2的差别一览表

二、 概述

2.1. 主要参数

参数

模块型号	ESP-12H
封装	SMD-22
尺寸	24.0 * 16.0 * 3.0(±0.2)MM
天线形式	板载 PCB 天线/IPEX 外接天线
频谱范围	2400 ~ 2483.5MHz
工作温度	-40 ℃ ~ 85 ℃
存储环境	-40 ℃ ~ 125 ℃ , < 90%RH
供电范围	供电电压 3.0V~3.6V，供电电流 >800mA
支持接口	UART/GPIO/ADC/PWM/I2C/I2S
IO口数量	18
串口速率	支持110 ~ 4608000 bps ，默认115200 bps
安全性	WEP/WPA-PSK/WPA2-PSK
SPI Flash	内置16Mbit

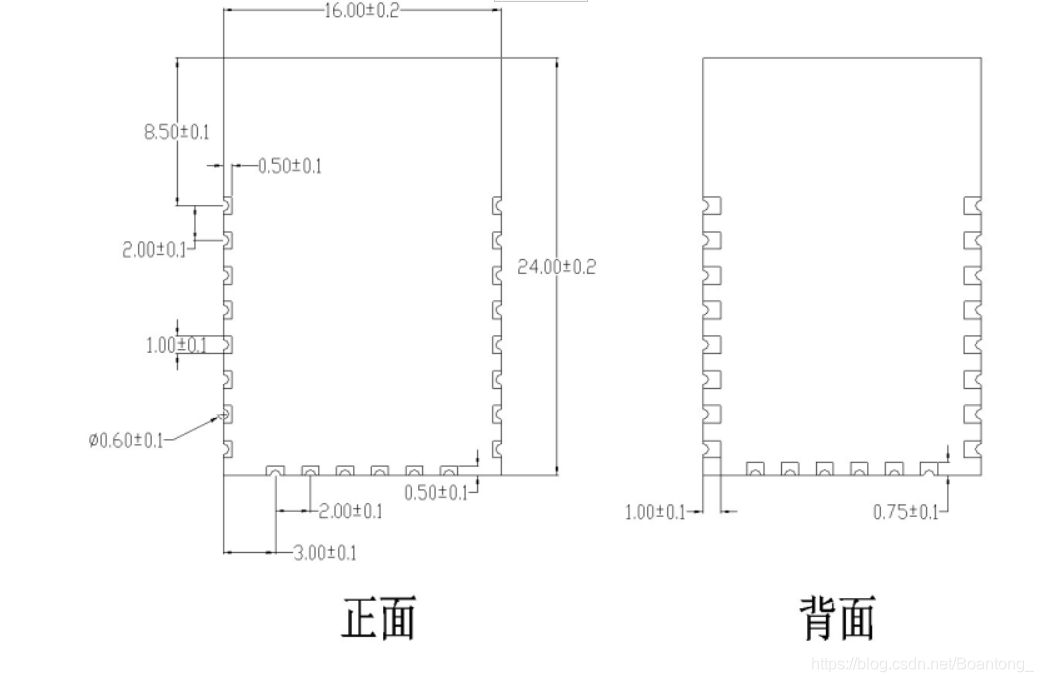

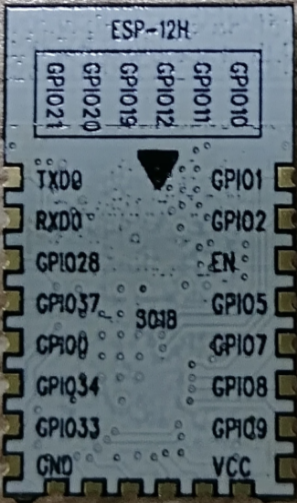

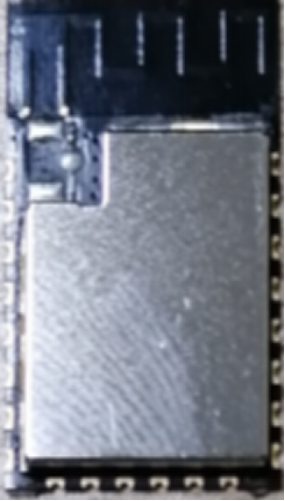

2.2. 外观

2.3. 管脚定义

表管脚功能定义

脚序	名称	功能说明
1	U0TX	U0TX,GPIO43,CLK_OUT1
2	U0RX	U0RX,GPIO44,CLK_OUT2
3	IO28	SPIWP,GPIO28
4	IO37	SPIDQS, GPIO37,FSPIQ
5	IO0	RTC_GPIO0, GPIO0
6	IO34	SPIIO5,GPIO34,FSPICSO
7	IO33	SPIIO4,GPIO33,FSPIHD
8	GND	GND
9	IO21	RTC_GPIO21, GPIO21
10	IO20	RTC_GPIO20,GPIO20,U1CTS,ADC2_CH9,CLK_OUT1,USB_D+
11	IO19	RTC_GPIO19,GPIO19,U1RTS,ADC2_CH8,CLK_OUT2,USB_D-
12	IO12	RTC_GPIO12,GPIO12,TOUCH12,ADC2_CH1,FSPICLK,FSPIIO6
13	IO11	RTC_GPIO11, GPIO11, TOUCH11, ADC2_CH0, FSPID,FSPIIO5
14	IO10	RTC_GPIO10, GPIO10, TOUCH10, ADC1_CH9, FSPICS0, FSPIIO4
15	VCC	VCC
16	IO9	RTC_GPIO9,GPIO9,TOUCH9,ADC1_CH8,FSPIHD
17	IO8	RTC_GPIO8,GPIO8,TOUCH8,ADC1_CH7
18	IO7	RTC_GPIO7,GPIO7,TOUCH7,ADC1_CH6
19	IO5	RTC_GPIO5,GPIO5,TOUCH5,ADC1_CH4
20	EN	高电平：芯片使能低电平：芯片关机；注意不能让CHIP_PU管脚悬空
21	IO2	RTC_GPIO2,GPIO2,TOUCH2,ADC1_CH1
22	IO1	RTC_GPIO1,GPIO1,TOUCH1,ADC1_CH0

表 模组启动模式说明

管脚	名称	功能说明	功能说明
IO0	上拉	1	0
IO46	下拉	无关项	0

注意：部分引脚已经内部上拉，请参考原理图

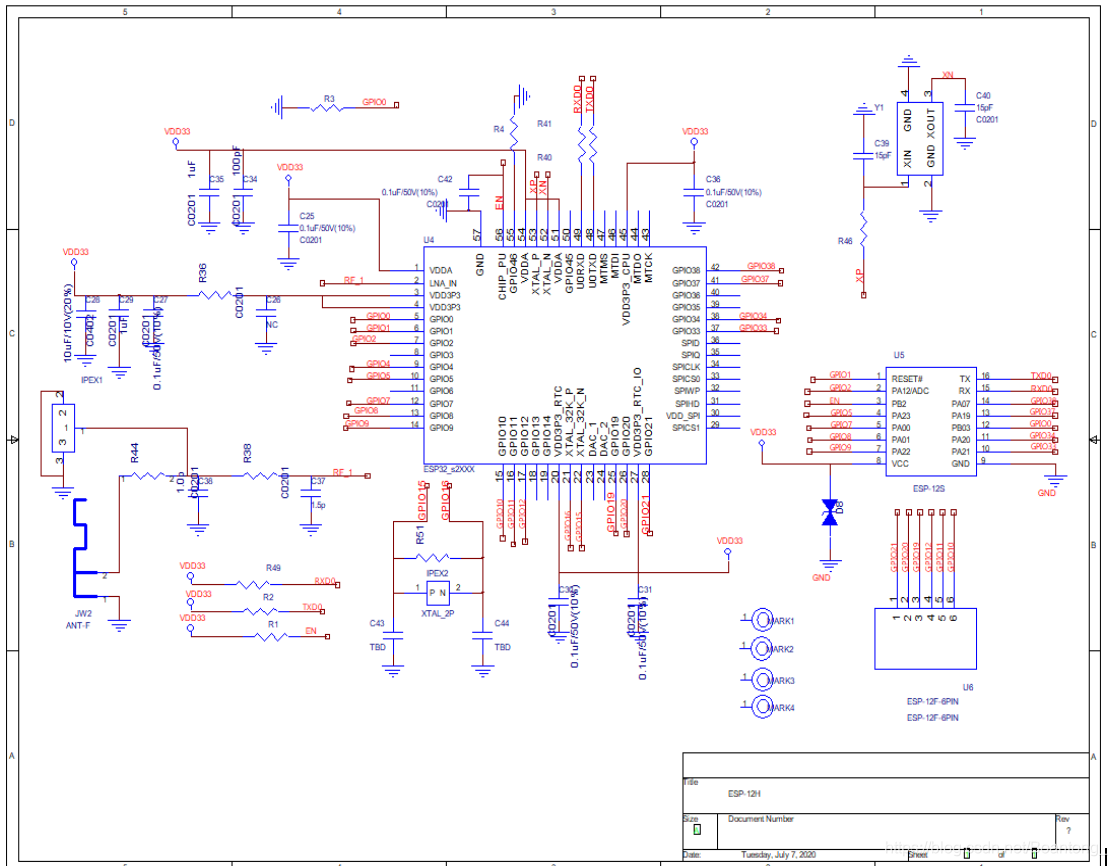

2.4. 内部原理图

三、 硬件设计

3.1 典型接线图

USB转TTL	ESP-12H
Vo	VCC
Vo	EN
TXD	RXD0
RXD	TXD0
GND	GND

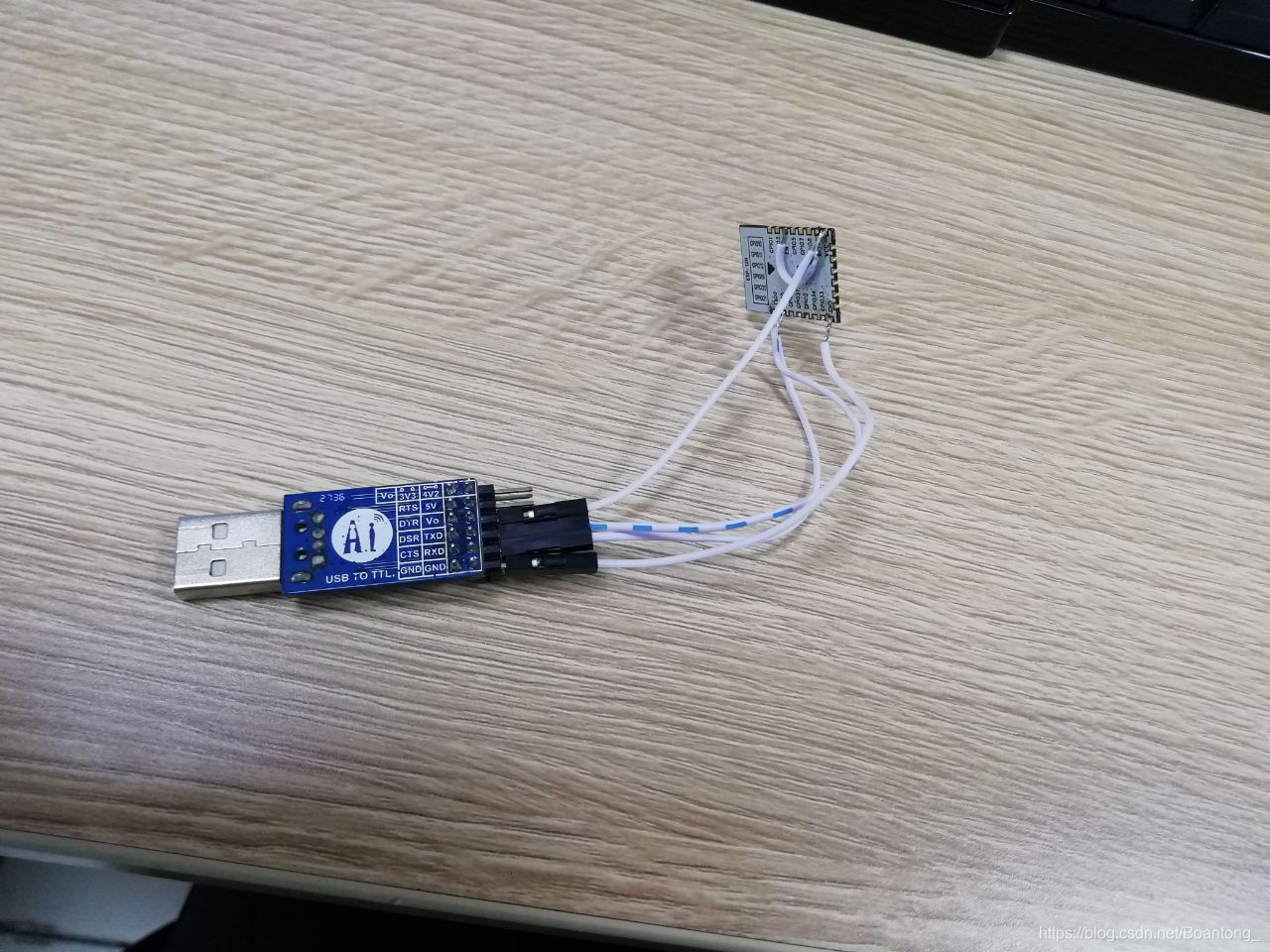

3.2 实际接线图

3.3 供电

（1）、推荐3.3V电压，峰值500mA以上电流
（2）、建议使用LDO供电；如使用DC-DC建议纹波控制在30mV以内。

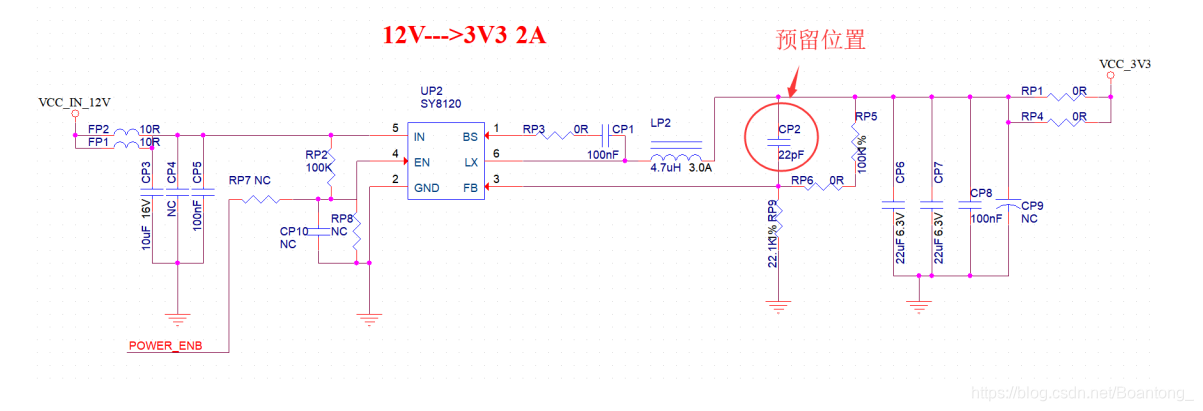

（3）、DC-DC供电电路建议预留动态响应电容的位置，可以在负载变化较大时，优化输出纹波。
（4）、3.3V电源接口建议增加ESD器件。

3.4 GPIO使用

（1）、模组外围引出了一些GPIO口，如需使用建议在IO口上串联10-100欧姆的电阻。这样可以抑制过冲，是两边电平更平稳。对EMI和ESD都有帮助。
（2）、特殊IO口的上下拉，需参考规格书的使用说明，此处会影响到模组的启动配置。

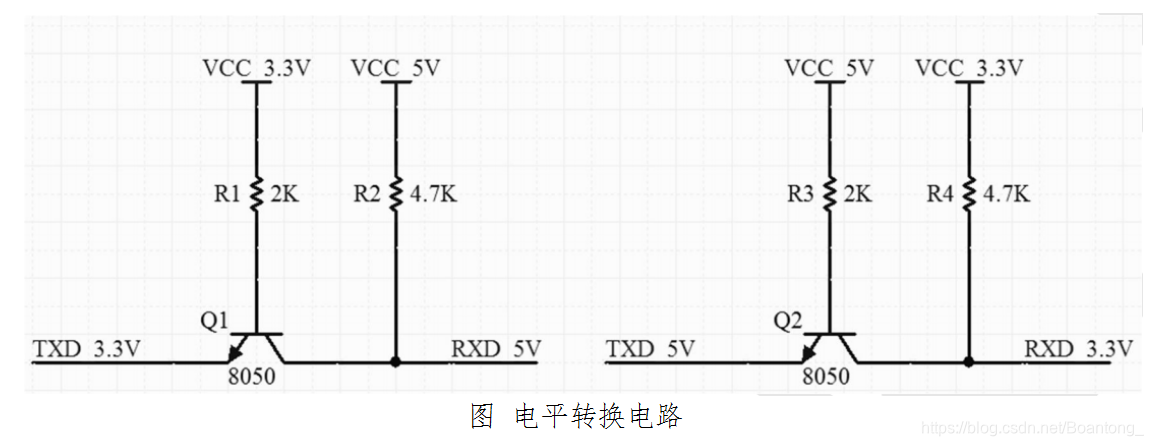

（3）、模组的IO口是3.3V如果主控与模组的IO电平不匹配，需要增加电平转换电路。
（4）、如果IO口直连到外围接口，或者排针等端子，建议在IO走线靠近端子处预留ESD器件。

四、 AT指令的演示

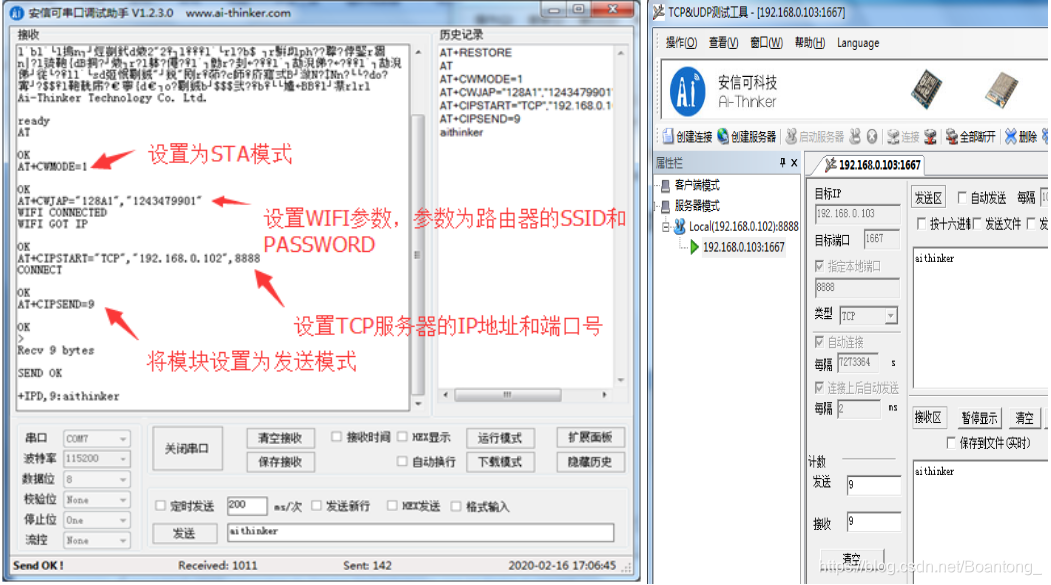

4.1 TCP相关的演示

模块当客户端：

模块当服务端：

UDP相关的演示

HTTP相关的演示

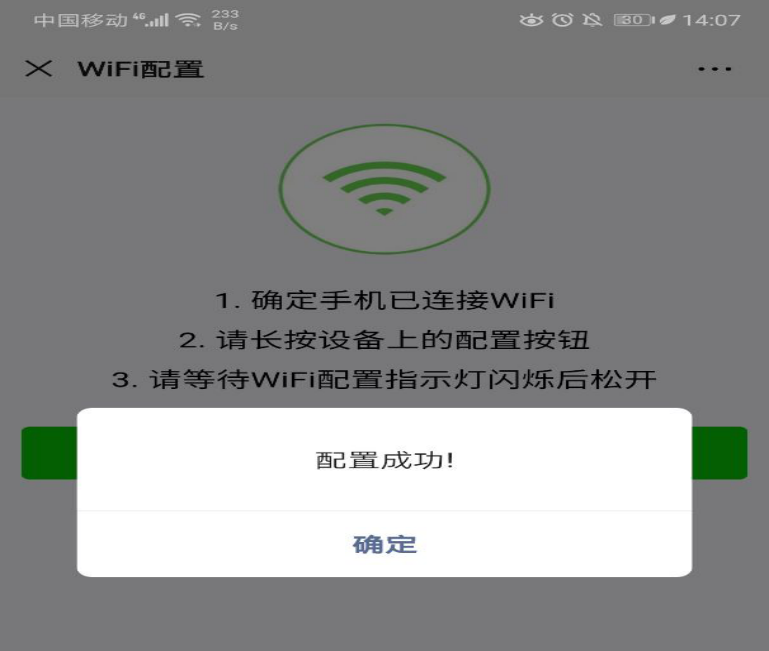

配网相关的演示

注：（配网的时候建议手机更新一下微信和打开手机GPS定位）

SmartConfig(esptouch)配网演示


AirKiss(微信公众号)配网演示
