四款PCB画图软件的对比（立创EDA、AD、Pads、Allegro）

本人用的多的是立创 EDA，Alitum，也用过 allegro，pads目前还没用过。

前几年的国内的 EDA 软件市场几乎被三家瓜分，分别是 Altium、Mentor Pads、Cadence Allegro，如下网图所示：

1. 先分析下近几年的EDA中国市场特点

• Altium Designer：因盗版历史原因，实际用户基数庞大，但正版化率逐步提升。

• 嘉立创EDA：凭借免费策略和本土化服务，在学生、创客和小批量生产领域增长迅猛，可能已超过Pads。

• Allegro/Pads：在外企、大型代工厂（如富士康）中仍占主导，但面临国产工具替代压力。

2. 总结：全球市场占有率（综合评估）

2.1. Altium Designer（AD）

占有率：约30%-40%（中高端市场主导）

用户群体：中小型企业、初创公司、教育领域，适合复杂度和性价比平衡的设计。

优势：易用性、3D PCB集成、丰富的库资源，在中国和欧美市场普及度高。

2.2. Cadence Allegro占有率：约25%-35%（高端市场主导）

用户群体：大型企业、通信/军工/航天等高可靠性领域，擅长高速、多层板设计。

优势：信号完整性分析、大规模板卡设计，但学习曲线陡峭。

2.3. Pads（Mentor, 现Siemens旗下）

占有率：约15%-25%

用户群体：中端市场，消费电子、汽车电子等中小规模项目。

优势：性价比高，适合过渡型用户（介于AD和Allegro之间）。

2.4. 嘉立创EDA（国产）

占有率：快速上升（全球约5%-10%，但中国本土市场占比更高）。

用户群体：个人开发者、学生、中小微企业，尤其适合快速打样和低成本需求。

优势：免费+云端协作、与嘉立创PCB制造生态深度绑定。

3. 立创EDA（国产在线PCB设计软件）

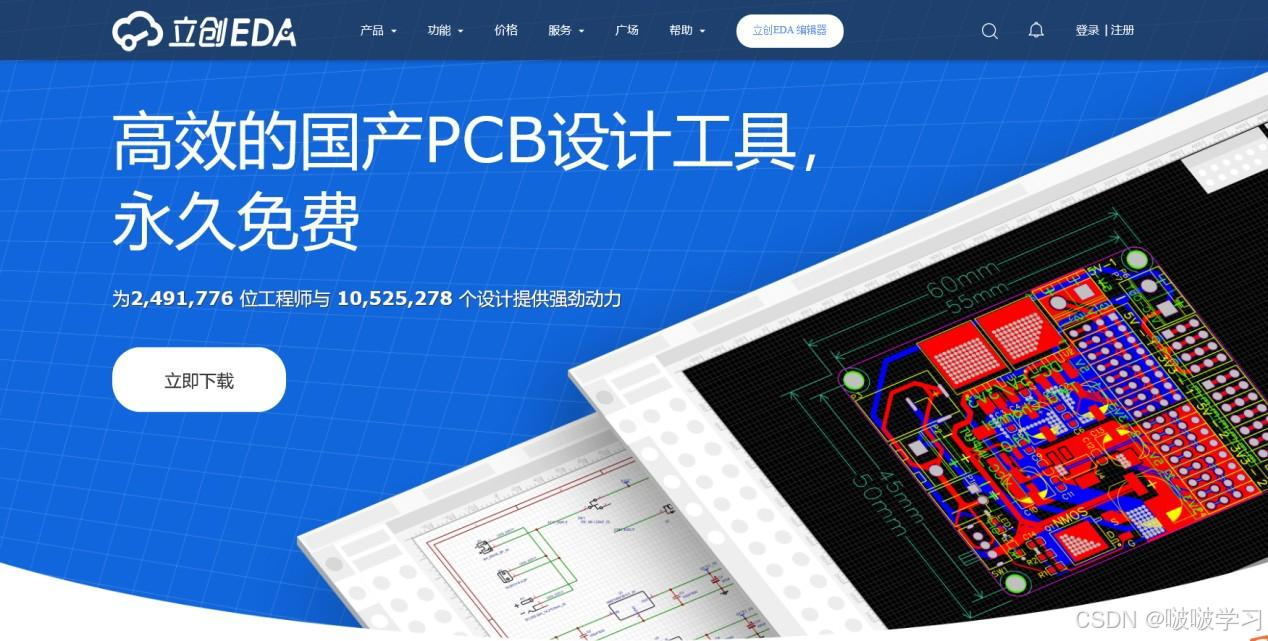

立创EDA 是由中国团队研发，立创EDA 是一款基于浏览器的，专为中国人设计的，友好易用的 EDA 设计工具。起于2010年，完全由中国人独立开发，拥有独立自主知识产权。

立创EDA 为板级 EDA设计软件。EDA 指的是通过计算机的辅助完成电路原理图、印刷电路板文件等的绘制、制作、仿真设计。

特色

立创EDA 拥有超过100多万在线免费元件库，并在实时更新。可在设计过程中检查元器件库存、价格和立即下单购买，缩短设计周期。

立创EDA 有两个版本，立创EDA专业版和立创EDA标准版。标准版面向学生，教育，功能和使用上更简单；专业版面向企业，团队，功能更加强大，约束性也更高。

立创EDA 标准版基于浏览器运行，轻量级，高效率，无需下载，打开网站就能开始设计。云端在线设计，文件云端存储，摆脱硬件储存束缚。Windows、Mac、Linux 多设备，跨平台支持，设计进度自动同步。兼容常用PCB设计软件，支持文件导入导出。

立创EDA 标准版提供团队协作功能，细化到单个工程权限管理。文件独立版本控制，互不影响；文件自动保存，一键恢复历史。一键生成Gerber文件、BOM文件、坐标文件，方便生产制造。

支持层次图绘制，可以支持多达 500 页原理图页绘制，PCB 支持五万个元件依然可以流畅缩放和平移和布线。

甚至立创EDA 标准版和专业版均已推出客户端，用户可在没有网络时使用。

立创EDA 服务于广大电子工程师、教育者、学生、电子制造商和爱好者。致力于中小原理图、电路图绘制，仿真，PCB设计与提供制造便利性。

4. Altium Designer

目前国内环境下使用最多的软件依然是 Altium 公司的 Altium Designer（简称AD）。Altium 公司创建于澳大利亚，是行业内最早发行可以在Windows系统上运行的 PCB 软件。同时 Altium 也是更名达人，从最初的 Protel 到 DXP 再到 AD。

根据 Altium 公司的说法，国内有 73% 的工程师在使用 AD，并在电子专业的学生中占有率超过80%。数据上可见其在国内的领导地位。这个软件在学校里面的推广做得比较好，由于大多数学生在学校接触到的软件就是 AD（或者更老的版本，比如 Protel），这些人在毕业之后很容易就将 AD 带入到工作中，成就了AD 在国内Layout软件最大的市场占有率。

特色：

AD 的特色在于其将所有的功能融为一体，从原理图设计到 PCB Layout 再到进行仿真（没错，AD也集成了仿真功能。而且在和著名仿真软件厂商CST 合作，但目前很少人用AD的仿真功能），只需要在一个软件里面就可以满足所有的设计需求。

AD 的原理图界面简单易用，同时可以切换到中文菜单，这些都降低了入门的门槛。经典的黄白页面也是很多工程师成长的记忆。其层次原理图在进行复杂原理图设计时非常有用。调用原理图时，可以直接预览对应的PCB封装。原理图设计完成，无需导入导出网表，即可进入 PCB 设计，无缝切换。

Altium 软件的市场定位是一些简单的板子，比如单片机类，简单的工业类，一些相对简单的板子，用这个软件比较多，相对是偏低端产品设计，大部分都是简单的板子。大部分用这个软件的公司产品都是相对偏简单的。一般都是 2层，4层为主。内地城市使用的比较多，发达城市比较少用。基本上可以说在发达城市，使用这个软件，找工作都不好找。但是这个软件，在内地城市使用的占有率很高。

还有一点就是 AD 最近针对国内市场的用户，有一些骚操作。导致其口碑下降比较厉害，大家感兴趣可以搜索一下。支持正版！！！

5. Mentor Pads

PADS 软件是 MentorGraphics 公司的电路原理图和 PCB 设计工具软件，是该公司面向低端市场的产品（还有更加高端的产品，如：Mentor EN ，Mentor WG ，请自行查找相关资料），但并不妨碍它的流行。某种程度上来说，它代表了低端 PCB 软件的最高水平。

PADS 的前身是 POWER PCB ，这个软件界面菜单很少，上手不难。我估计也是这一点能得到了市场的认可。特别是消费类电子产品市场占有率非常高，早期都可以说在消费类产品里面差不多是垄断的地位，比如从早期的 VCD、DVD、MP3 、MP4、U盘、液晶电视，到现在的平板电脑、行车记录仪、导航仪、数字机顶盒、安卓智能电视盒、手机等都是绝对的市场占有率。特别是手机PCB设计，PADS软件几乎占了垄断的优势。

PADS 分为主体分为三部分，包括：原理图工具 PADS Logic、PCB工具 PADS Layout 和自动布线工具 PADS Router。分别用来制作原理图、布局以及布线。其软件操作简单，上手快，成品质量高，而且同样拥有中文版本。PADS 适合大多数中小型企业的需求。其本身没有仿真，做高速板时，要结合其他专用仿真工具，如 hyperlynx。在沿海一带特别是深圳等地比较高的市场占有率。

但由于 PADS 在 Mentor 公司的定位中只是低端，因此在资源配置上不够强大。同时界面有些跟不上时代，近几年因为 allegro 慢慢的起来了，份额呈现逐渐下降的趋势。

6. Cadence Allegro

最后介绍的是 Cadence 公司的 Layout 软件 Allegro，Altium 可以说国内市场它的占有率最高，但目前全球市场 Cadence Allegro 才是老大。

Cadence 公司在 EDA 领域处于国际领先地位，旗下 PCB 设计领域有市面上众所周知的 OrCAD 和 Allegro SPB 两个品牌，其中 OrCAD 为90年代收购品牌，Allegro SP B为其自有品牌，早期版本称为 Allegro PSD。经过十余载之整合，目前 Cadence PCB 领域仍执行双品牌战略，OrCAD覆盖中低端市场（以极低的价格就可以获得好用的工具，主要与Protel和Pads竞争），Allegro SPB覆盖中高端市场（与Mentor和Zuken竞争）。

高速板设计中实际上的工业标准。无论哪一方面都超牛。PCB Layout 工具绝对一流，稍微熟悉一点后就不再想用其他工具了，布线超爽。仿真方面也是非常的牛，有自己的仿真工具，信号完整性仿真，电源完整性仿真都能做。在做 PCB 高速板方面牢牢占据着霸主地位。要知道这个世界上 60%  的电脑主板 40% 的手机主板可都是拿 Allegro 画的啊！

Cadence 在进行 PCB 设计的时候主要用到两个组件，分别是 Orcad 和 Allegro，两者通过网表进行关联。前者是原理图设计中的行业标准，同时拥有业内最完善的库管理工具 CIS。直接在库中关联器件的价格、成本、资料、大小等等一切你想关注的信息。后者 Allegro 同样足够优秀，其严谨的规则管理器可以让你设置好规则之后，确保产品的高度可用性。布线功能虽然算不上最为优秀（相对于EE），但也是一流的存在。同时软件支持 Skill 来进行功能的扩展，可以通过安装 Skill 给软件带来无数可能，定制为最适合你的工具。对于高速高密度的设计来说，更能真正发挥出 Allegro 的优势。

Cadence Allegro 这个软件的优势是功能强大，画大型板子有优势。但 cadence 软件本身没有汉化版，逻辑和AD有较大的区别，选项较多，比较专业，缺点是不好学，不易上手。所以这个软件在10 年前或者说 7-8 年前，市场占有率都还比较低，一般只有大公司用，特别是做电脑主板的公司用，因为这个软件功能强大，从长远角度来讲，Allegro 市场前景比较大。

7. 如何选择对的PCB设计软件？

可以从以下方面考虑选择：

7.1 根据学习用途去选择软件

学习主要是为了工作，考虑自己想从事的行业方向。比如：学 嘉立创 或者 AD 也就应该学画一些简单的板子，再复杂的板子，比较少公司用。如果你想画一个液晶电视，行车记录仪的工作，可以选择相对复杂一点的 PADS 软件。如果你想学画电脑主板、或者大型工控主板，主机服务器之类的，那么推荐你学习一下 Allegro。

7.2 从就业问题和个人定位来选择

目前，PCB 设计在中国城市划分，还是有区域性选择的。比如：在大部分内地城市，嘉立创 和 Altium 软件的市场占有率是比较高的。如果你想在内地工作，画一些基本的 2、4 层板，建议你学习嘉立创软件，并且在这些地方找工作，是相对比较容易的。

如果经常做高速板，建议还是选 Cadence，一个是国内做高速板用 Cadence 比较多，第二，因为流行，所以学习的话交流的人也多点。很多大公司都用它，会 嘉立创 和会 Cadence allegro 的薪水是不一样的，当然时间跟精力付出也是不一样的。

对于全球市场来说 Cadence 和 Mentor 才是主流，因此众多仿真软件都会专门兼容这两者的设计文件，而不需要通过 ODB++ 来中转，这个优势是 嘉立创和 AD 所不具备的。

如果是新入门 Layout 不妨打开招聘网站看看，比如某某无忧，某聘，某联等等。看下本地区要求使用哪个 PCB 软件，看一圈下来，你该用哪一个软件就心知肚明了。

---------
