耦合光栅优化

光栅通常用于将光耦合出或耦合入光波导。在这种情况下，如何优化耦合效率始终是一个重要问题。耦合光栅通常具有与波长量级相同的特征尺寸，因此需要严格的建模技术。VirtualLab Fusion为光栅结构的配置、光栅分析的严格傅立叶模态法（FMM）以及参数优化方法提供了便捷的工具。结合这些技术，提出了耦合光栅优化的实用工作流程。

光波导耦合光栅的优化



我们展示了针对一个特定入射方向的优化矩形光栅的设计工作流程，以得到特定衍射阶下的最大效率。

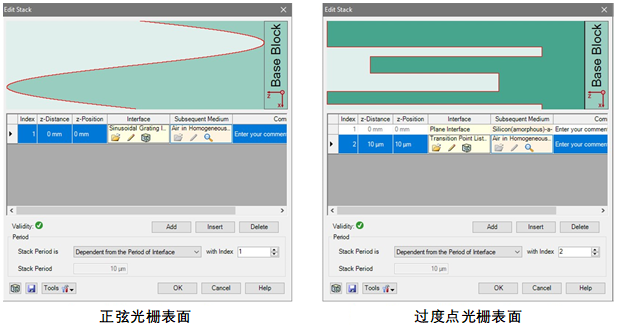

使用界面配置光栅结构


在VirtualLab Fusion中，光栅结构配置在“堆栈”中，根据光栅的几何形状，可以使用一系列界面或特殊介质去构建。在该示例中，解释了基于界面的光栅结构配置。
