编译原理--实验2.3 Hopcroft 算法DFA最小化

一、实验目的

1. 掌握确定有限自动机（ DFA ）的最小化原理和算法，尤其是 Hopcroft 算法（即

课上所讲的 “ 求异法 ” ）。

2. 学习 DFA 状态等价性的判定方法，理解最小化过程中的分割和合并策略。

3. 实现 DFA 最小化算法，并验证最小化 DFA 的正确性。

4. 延续前两次实验的设计，确保数据结构能贯通整个自动机系列实验。

5. 提高算法优化和编程实现能力，增强对编译原理的理解

二、 实验内容与实验要求

1. 理论背景：

DFA 最小化是将 DFA 状态数减少到最小的过程，通过合并等价状态，实现

最优的状态机表示。 Hopcroft 算法是求异法的一种高效实现，它通过维护状态的

分割并使用快速查找机制来优化最小化过程。

2. 任务描述：

实现 DFA 最小化算法，将给定的 DFA 简化为状态数最少的等价 DFA 。验证

最小化 DFA 的正确性，并对比最小化前后的状态数量。

3. 实验步骤：

○ 理解 Hopcroft 算法的基本原理，包括状态等价的判定标准和状态合并的方

法。

○ 实现 Hopcroft 算法，将原 DFA 简化为等价的最小化 DFA。

○ 设计合理的数据结构表示最小化后的 DFA，确保其与前两次实验的 NFA 和 DFA

数据结构保持一致。

○ 验证最小化 DFA 的正确性，确保其接受的语言与原 DFA 相同。

4. 输入输出要求

输入：一个 DFA（包括状态集合、状态转换表、初始状态和接受状态集合）。

输出：最小化后的 DFA 状态集合及其转换关系，指明最小化前后的状态数和

状态转换关系。

5. 算法要求

实现 Hopcroft 算法，通过分割状态集合和快速查找机制来最小化 DFA。支

持状态等价性判定及状态的合并操作。

6. 数据结构要求

设计适合 Hopcroft 算法的高效数据结构，如用于记录状态分割的集合、合

并后的状态转换表等。

保持与前两次实验的数据结构一致，方便整个自动机系列实验的贯通实现。

7. 程序要求

使用 C/C++、Java、Python 等语言编写程序，代码结构清晰，具备良好的注

释。提供详细的实验报告，包括算法设计、实现过程、测试结果和问题分析。

5. 实验报告要求【整合到最后提交的个人所有实验报告中，加上目录】

○ 描述实验目的和内容。

○ 解释 Hopcroft 算法的原理和实现步骤，说明数据结构的设计思路。

○ 给出测试用例和结果，分析最小化前后的差异。

○ 总结实验的收获和遇到的挑战

三、 设计方案与算法描述

1.本次实验需要用到的结构体

1.1 Group, 存储最小化 DFA 的结构体。

struct Group{
	vector<DFAState> groupStates;
	string groupName;
	int isFinalState=0;
	int isStartState=0;
};

1.2 DFATrasition，存储最小化 DFA 的状态关系

struct GroupRelation{
	Group fromState;
	Group toState;
	char transitionSymbol;
};

2.本文需要用到的函数

2.1 bool isGroupRelationInVector(Group fromState, Group toState, char symbol,vector<GroupRelation> groupRelations);

检查某个状态转换是否已经存在于状态集合中，避免重复添加。

bool isGroupRelationInVector(Group fromState, Group toState, char symbol,vector<GroupRelation> groupRelations){
	for(GroupRelation groupRelation : groupRelations){
		if(groupRelation.fromState.groupName == fromState.groupName && groupRelation.toState.groupName == toState.groupName && groupRelation.transitionSymbol == symbol){
			return true;
		}
	}
	return false;
}

2.2 bool findState(Group group, DFAState State);

检查一个给定的状态转移是否已经存在，避免重复添加转移 .

bool findState(Group group, DFAState State){
	for(DFAState dfaState : group.groupStates){
		if(dfaState.stateName == State.stateName){
			return true;
		}
	}
	return false;
}

2.3 void findallpair(DFAState dfaState,vector<DFATransition> dfaTransitions,vector<pair<char,DFAState>>& dfaStateTransitions);

找到以 dfaState 为头的所有转换边，将转换 symbol 和 toState 记录在 pair 里。

void findallpair(DFAState dfaState,vector<DFATransition> dfaTransitions,vector<pair<char,DFAState>>& dfaStateTransitions){
	for(DFATransition dfaTransition : dfaTransitions){
		if(dfaTransition.fromState.stateName == dfaState.stateName){
			dfaStateTransitions.push_back({dfaTransition.transitionSymbol,dfaTransition.toState});
		}
	}
}

2.4 bool isInSameGroup(DFAState dfaState1,DFAStatedfaState2,vector<DFATransition> dfaTransitions,vector<vector<DFAState>> thegroup)

判断两个 DFAState 是否等价。

bool isInSameGroup(DFAState dfaState1,DFAState dfaState2,vector<DFATransition> dfaTransitions,vector<vector<DFAState>> thegroup){

	//先找到所有以dfaState1为起始状态的转移Symbol和目标状态对
	vector<pair<char,DFAState>> dfaState1Transitions;
	vector<pair<char,DFAState>> dfaState2Transitions;
	findallpair(dfaState1,dfaTransitions,dfaState1Transitions);
	findallpair(dfaState2,dfaTransitions,dfaState2Transitions);
	//输出dfaState1Transitions
	cout << "dfaState1Transitions:" << endl;
	for(pair<char,DFAState> dfaState1Transition : dfaState1Transitions){
		cout << dfaState1Transition.first << " " << dfaState1Transition.second.stateName << endl;
	}
	//输出dfaState2Transitions
	cout << "dfaState2Transitions:" << endl;
	for(pair<char,DFAState> dfaState2Transition : dfaState2Transitions){
		cout << dfaState2Transition.first << " " << dfaState2Transition.second.stateName << endl;
	}
	if(compare2pair(dfaState1Transitions,dfaState2Transitions,thegroup)){
		return true;
	}
	else{
		return false;
	}

}

主要步骤

1. 找到所有以 dfaState1 和 dfaState2 为起点的转移关系

• findallpair 函 数 被 调 用 两 次 ， 用 于 从 dfaTransitions 中 查 找 所有 从

dfaState1 和 dfaState2 出发的转移关系。

• 结果保存在两个向量中：

o dfaState1Transitions ：保存 dfaState1 所有输入符号及其对应的目标

状态。

o dfaState2Transitions ：保存 dfaState2 所有输入符号及其对应的目标

状态。

2. 比较两个状态的转移关系

调用 compare2pair 函数，判断 dfaState1 和 dfaState2 在同一输入符号下是否都

转移到等价的目标状态。

关键辅助函数

• findallpair：根据给定状态和转移集合，找到该状态下的所有输入符号及

对应目标状态。

o 输入：起始状态、转移集合、结果存储向量。

o 输出：一个包含 < 输入符号 , 目标状态 > 的集合。

void findallpair(DFAState dfaState,vector<DFATransition> dfaTransitions,vector<pair<char,DFAState>>& dfaStateTransitions){
	for(DFATransition dfaTransition : dfaTransitions){
		if(dfaTransition.fromState.stateName == dfaState.stateName){
			dfaStateTransitions.push_back({dfaTransition.transitionSymbol,dfaTransition.toState});
		}
	}
}

• compare2pair：比较两个状态的转移关系。

o 核心逻辑是查看在同一输入符号下，这两个状态是否转移到同一个

等价组（由 thegroup 提供）。

bool compare2pair(vector<pair<char,DFAState>> dfaState1Transitions,vector<pair<char,DFAState>> dfaState2Transitions,vector<vector<DFAState>> thegroup){
	for(pair<char,DFAState> dfaState1Transition : dfaState1Transitions){
		int flag = 0;
		for(pair<char,DFAState> dfaState2Transition : dfaState2Transitions){
			if(dfaState1Transition.first == dfaState2Transition.first){
				if(findsame(dfaState1Transition.second,dfaState2Transition.second,thegroup)){
					flag = 1;
					break;
				}
			}
		}
		if(flag == 0){
			return false;
		}
	}
	return true;
}

2.5分割法最小化DFA

核心步骤

1. 初始化分组

将 DFA 的状态分为两组：

• 终止状态组 group1 ：包含所有终止状态。

• 非终止状态组 group2 ：包含所有非终止状态。

接着将这两个组加入总的分组 group 中。

2. 开始分割

通过不断地分割每一组状态来最小化 DFA ：

• 外层循环：每轮比较 newGroup 和 group ，直到分组不再变化。

• 内层循环：对每个组内的状态进一步划分。

3. 分割逻辑

对于每一组：

• 如果组的大小为 1 ，直接保留。

• 否则，按转移关系将状态进一步划分为两个新组。

• 使用 isInSameGroup 判断某个状态与组内第一个状态是否属于同一组。

4. 生成最小化 DFA 状态

创建最小化 DFA 的新状态组 Group ，并判断：

• 是否是终止状态 。

• 是否是起始状态 。

5. 生成最小化 DFA 转移关系

对于原 DFA 中的每个转移关系：

• 找到转移对应的新分组。

• 若转移关系未记录在 minimizeDFAtransitions 中，则将其加入。

重要辅助函数

• isFinalState：判断某状态是否为终止状态。

• isInSameGroup：判断两个状态是否在同一组中。

• findState：查找某个状态是否属于特定分组。

• isGroupRelationInVector：判断某转移是否已存在于最小化转移集合中。

• printGroup：输出最终的状态分组信息。

void dfaMinimize(const vector<DFAState> dfaStates,const vector<DFATransition> dfaTransitions,const elem NFA_Elem, vector<Group> &dfaFinalStates, vector<GroupRelation> &minimizeDFAtransitions){
	//初始化分组
	vector<vector<DFAState>> group;//存放所有分组
	vector<DFAState> group1;//终止状态
	vector<DFAState> group2;//非终止状态

	//将终止状态和非终止状态分开
	for(DFAState dfaState : dfaStates){
		if(isFinalState(dfaState,NFA_Elem)){
			group1.push_back(dfaState);
		}
		else{
			group2.push_back(dfaState);
		}
	}

	group.push_back(group1);
	group.push_back(group2);
	//开始分割
	vector<vector<DFAState>> newGroup;
	while(newGroup.size() != group.size()){//说明上一轮分割有新的分组产生
		newGroup = group;
		group.clear();
		for(vector<DFAState> dfaStateGroup : newGroup){
			if(dfaStateGroup.size() == 1){
				group.push_back(dfaStateGroup);//如果只有一个状态，不用分割
			}
			else{
				//将dfaStateGroup分为两个组
				vector<DFAState> group1;
				vector<DFAState> group2;
				for(DFAState dfaState : dfaStateGroup){//遍历每个分组
				//判断dfaState和组内第一个状态是否在同一组
					if(isInSameGroup(dfaState,dfaStateGroup[0],dfaTransitions,newGroup)){//如果dfaState和组内第一个状态在同一组,则加入group1,否则加入group2
						group1.push_back(dfaState);
					}
					else{
						group2.push_back(dfaState);
					}
				}
				if(group1.size() != 0) group.push_back(group1);
				if(group2.size() != 0) group.push_back(group2);
			}
		}
	}
	//生成最小化后的DFA状态
	int i = 0;
	for(vector<DFAState> dfaStateGroup : group){
		Group group;
		group.groupStates = dfaStateGroup;
		group.groupName = "T" + to_string(i);
		//判断是否是终止状态
		for(DFAState dfaState : dfaStateGroup){
			if(isFinalState(dfaState,NFA_Elem)){
				group.isFinalState = 1;
				break;
			}
		}
		//判断是否是起始状态
		for(DFAState dfaState : dfaStateGroup){
			if(dfaState.stateName == dfaStates.front().stateName){
				group.isStartState = 1;
				break;
			}
		}
		dfaFinalStates.push_back(group);
		i++;

	}
	//生成最小化后的DFA转移关系
	for(DFATransition dfaTransition : dfaTransitions){
		Group fromState;
		Group toState;
		for(Group group : dfaFinalStates){
			if(findState(group,dfaTransition.fromState)){
				fromState = group;//找到fromState所在的group
			}
			if(findState(group,dfaTransition.toState)){
				toState = group;//找到toState所在的group
			}
		}
		//判断是否已经在minimizeDFAtransitions里
		if(isGroupRelationInVector(fromState,toState,dfaTransition.transitionSymbol,minimizeDFAtransitions)){
			continue;
		}
		//如果不在，加入
		minimizeDFAtransitions.push_back({fromState,toState,dfaTransition.transitionSymbol});
	}
	cout << "DFA Minimize Done!" << endl;
	cout << "The Final States are:" << endl;
	printGroup(dfaFinalStates);
}

逐步构建 DFA 的状态集合和转移关系，最终生成一个等价的 DFA 。

1.初始化:

⚫ 创建 NFA 初始状态集合 nfaInitialStateSet ，仅包含 NFA 的初始状态。

⚫ 通过 eClosure 计算 NFA 初始状态的 ε - 闭包，得到 DFA 的初始状态

dfaInitialState 。

⚫ 将 dfaInitialState 添加到 DFA 状态集合 dfaStates 和临时状态集合

tempdfaStates 中。

2.构建 DFA:

⚫ 使用一个临时状态集合 tempdfaStates 存储待处理的 DFA 状态。

⚫ 当 tempdfaStates 非空时，依次处理其中的每个状态：

1. 从 tempdfaStates 中取出一个 dfaState 。

2. 遍历 NFA 的所有边，检查每个输入符号 symbol 。

3. 对当前 dfaState 调用 move 函数，计算在 symbol 输入下的目标状

态集合 nextState 。

4. 对目标状态集合 nextState 计算其 ε - 闭包 dfaNextState 。

5. 如果 dfaNextState 是新状态（即未在 dfaStates 中出现过），将其加

入 dfaStates 和 tempdfaStates 。

6. 如果当前转移未在 dfaTransitions 中出现过，添加新的 DFA 转移。

3.更新 DFA 状态和转移:

持续更新 dfaStates 和 dfaTransitions ，直到所有状态处理完毕。

2.6 生成.dot 文件

void generateDotFile_minDFA(vector<Group> dfaFinalStates,vector<GroupRelation> minimizeDFAtransitions){
	std::ofstream dotFile("minimizeDFA_graph.dot");

	if (dotFile.is_open()) {
		dotFile << "digraph MinimizeDFA {\n";
		dotFile << "  rankdir=LR;  // 横向布局\n\n";
		dotFile << " node [shape = circle];   // 初始状态\n\n";

		// 遍历所有DFA状态，标记最终状态
		for (const auto& group : dfaFinalStates) {
			dotFile << "  " << group.groupName;
			dotFile << " [label=\"Group " << group.groupName;

			// 判断是否为起始状态
			if (group.isStartState == 1) {
				dotFile << "\\n(startState)";
			}

			// 判断是否为最终状态
			if (group.isFinalState == 1) {  // 你需要定义这个判断条件
				dotFile << "\\n(endState)";
				dotFile << "\", shape=doublecircle];\n";
			} else {
				dotFile << "\"];\n";
			}
		}
		dotFile << "\n";

		// 添加DFA转移
		for (const auto& groupRelation : minimizeDFAtransitions) {
			dotFile <<"  " << groupRelation.fromState.groupName << " -> "
					<< groupRelation.toState.groupName << " [label=\"" << groupRelation.transitionSymbol << "\"];\n";
		}

		dotFile << "}\n";

		dotFile.close();
		std::cout << "Minimize DFA DOT file generated successfully.\n";
	}
	else {
		std::cerr << "Unable to open DOT file.\n";
	}

}

四、 测试结果

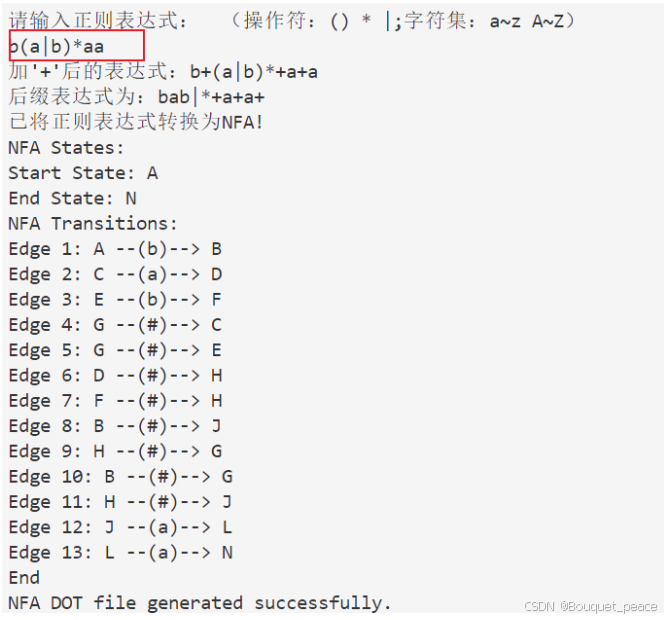

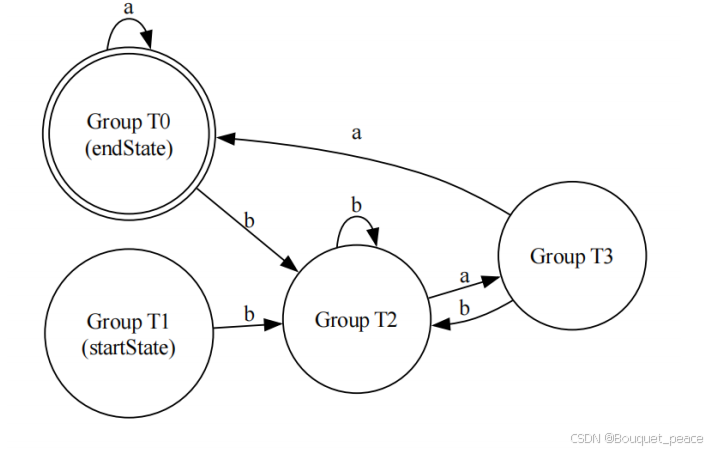

五、 源代码

1.main.cpp

#include "head.h"

int main() {
    string Regular_Expression;
    elem NFA_Elem;
    input(Regular_Expression);
    if (Regular_Expression.length() > 1)    Regular_Expression = add_join_symbol(Regular_Expression);
    infixToPostfix Solution(Regular_Expression);
    //中缀转后缀
    cout << "后缀表达式为：";
    Regular_Expression = Solution.getResult();
    cout << Regular_Expression << endl;
    //表达式转NFA()
    NFA_Elem = express_to_NFA(Regular_Expression);
    //显示
    Display(NFA_Elem);
    //生成NFAdot文件6A
    generateDotFile_NFA(NFA_Elem);
    // 初始化 DFA 状态集合和转换关系
    vector<DFAState> dfaStates; //用于存储所有的DFA状态
    vector<DFATransition> dfaTransitions; //用于存储DFA状态之间的转移
    vector<Group> dfaFinalStates; //用于存储DFA的终止状态
    //存储最小化后的transitions
    vector<GroupRelation> minimizeDFAtransitions;
    buildDFAFromNFA(NFA_Elem, dfaStates, dfaTransitions);//从NFA构造DFA
    // 显示 DFA
    displayDFA(dfaStates, dfaTransitions);
    //生成DFAdot文件
    generateDotFile_DFA(dfaStates,dfaTransitions,NFA_Elem);




    //dfa最小化，用分割法
    dfaMinimize(dfaStates,dfaTransitions,NFA_Elem,dfaFinalStates, minimizeDFAtransitions);
    //显示最小化后的DFA
    printGroupRelation(minimizeDFAtransitions);
    //生成最小化后的DFA的dot文件
    generateDotFile_minDFA(dfaFinalStates,minimizeDFAtransitions);

    return 0;
}

2.head.h

#ifndef HEAD_H
#define HEAD_H

#include <iostream>
#include <stdio.h>
#include <cctype>
#include <stack>
#include <string>
#include <map>
#include <set>
#include <vector>
#include<iterator>
#include <fstream>

using namespace std;

/*构造NFA和DFA所需要的结构体*/
//NFA的节点
struct node
{
	string nodeName;
};

//NFA的边
struct edge
{
	node startName;	//起始点
	node endName;	//目标点
	char tranSymbol;	//转换符号
};


//NFA的组成单元，一个大的NFA单元可以是由很多小单元通过规则拼接起来
struct elem
{
	int edgeCount;	//边数
	edge edgeSet[100];	//该NFA拥有的边
	node startName;	//开始状态
	node endName; //结束状态
};

// 定义 DFA 的状态
struct DFAState {
	set<string> nfaStates;	//一个包含NFA状态的集合
	string stateName;

	bool operator==(const DFAState& other) const {
        return this->stateName == other.stateName;
        // 如果有其他成员变量需要比较，也可以在这里添加
    }
};

// 定义 DFA 的转换关系
struct DFATransition {
	DFAState fromState;
	DFAState toState;
	char transitionSymbol;
};

//DFA最小化的分组
//存储最小化DFA的结构体，
struct Group{
	vector<DFAState> groupStates;
	string groupName;
	int isFinalState=0;
	int isStartState=0;
};
//DFA最小化的分组关系
struct GroupRelation{
	Group fromState;
	Group toState;
	char transitionSymbol;
};

//检查grouprelation转换边是否在边集合中，比如a->b是否已经在集合中
bool isGroupRelationInVector(Group fromState, Group toState, char symbol,vector<GroupRelation> groupRelations);
//检查group是否在group集合中
void printGroup(vector<Group> group);
void printGroupRelation(vector<GroupRelation> groupRelations);
bool findState(Group group, DFAState State);

void findallpair(DFAState dfaState,vector<DFATransition> dfaTransitions,vector<pair<char,DFAState>>& dfaStateTransitions);
bool compare2pair(vector<pair<char,DFAState>> dfaState1Transitions,vector<pair<char,DFAState>> dfaState2Transitions,vector<vector<DFAState>> group);
bool findsame(DFAState dfaState1Transition, DFAState toState,vector<vector<DFAState>> dfaStateGroup);
//DFA最小化
void dfaMinimize(const vector<DFAState> dfaStates,const vector<DFATransition> dfaTransitions,const elem NFA_Elem, vector<Group> &dfaFinalStates, vector<GroupRelation> &minimizeDFAtransitions);
bool isInSameGroup(DFAState dfaState1,DFAState dfaState2,vector<DFATransition> dfaTransitions,vector<vector<DFAState>> group);
void generateDotFile_minDFA(vector<Group> dfaFinalStates,vector<GroupRelation> minimizeDFAtransitions);

/*下面是转换为DFA的主要函数*/

// 计算 NFA 状态的ε闭包
DFAState eClosure(const set<string>& nfaStates, elem nfa);

// 计算 DFA 的状态转移
DFAState move(const DFAState& dfaState, char transitionSymbol,elem nfa);

// 检查 DFA 状态是否在状态集合中
bool isDFAStateInVector(const vector<DFAState>& dfaStates, const DFAState& targetState);

//检查转换边是否在边集合中，比如a->b是否已经在集合中
bool isTransitionInVector(DFAState, DFAState, char,vector<DFATransition>);

//NFA转换为DFA
void buildDFAFromNFA(const elem& NFA_Elem, vector<DFAState>& dfaStates, vector<DFATransition>& dfaTransitions);

// 显示 DFA 状态和转移关系
void displayDFA(const vector<DFAState>& dfaStates, const vector<DFATransition>& dfaTransitions);

//生成dot文件
void generateDotFile_DFA(vector<DFAState>& dfaStates, vector<DFATransition>& dfaTransitions, const elem& nfa);

bool isFinalState(const DFAState& state, const elem& nfa);

int isAcceptedByDFA(vector<DFAState>& dfaStates,vector<DFATransition>& dfaTransitions, string &testStr,elem nfa);

/*下面是构造NFA的主要函数*/
//创建新节点
node new_node();

//处理 a
elem act_Elem(char);

//处理a|b
elem act_Unit(elem, elem);

//组成单元拷贝函数
void elem_copy(elem&, elem);

//处理ab
elem act_join(elem, elem);

//处理 a*
elem act_star(elem);

void input(string&);

string add_join_symbol(string);	//两个单元拼接在一起相当于中间有一个+，如ab相当于a+b

class infixToPostfix {
public:
	infixToPostfix(const string& infix_expression);

	int is_letter(char check);
	int ispFunc(char c);
	int icpFunc(char c);
	void infToPost();
	string getResult();

private:
	string infix;
	string postfix;
	map<char, int> isp;
	map<char, int> icp;
};

elem express_to_NFA(string);

void Display(elem);

int is_letter(char check);

void generateDotFile_NFA(const elem& nfa);


#endif

3.Func.cpp

#include "head.h"

int nodeNum = 0;

//用分割法写DFA最小化
void dfaMinimize(const vector<DFAState> dfaStates,const vector<DFATransition> dfaTransitions,const elem NFA_Elem, vector<Group> &dfaFinalStates, vector<GroupRelation> &minimizeDFAtransitions){
	//初始化分组
	vector<vector<DFAState>> group;//存放所有分组
	vector<DFAState> group1;//终止状态
	vector<DFAState> group2;//非终止状态

	//将终止状态和非终止状态分开
	for(DFAState dfaState : dfaStates){
		if(isFinalState(dfaState,NFA_Elem)){
			group1.push_back(dfaState);
		}
		else{
			group2.push_back(dfaState);
		}
	}

	group.push_back(group1);
	group.push_back(group2);
	//开始分割
	vector<vector<DFAState>> newGroup;
	while(newGroup.size() != group.size()){//说明上一轮分割有新的分组产生
		newGroup = group;
		group.clear();
		for(vector<DFAState> dfaStateGroup : newGroup){
			if(dfaStateGroup.size() == 1){
				group.push_back(dfaStateGroup);//如果只有一个状态，不用分割
			}
			else{
				//将dfaStateGroup分为两个组
				vector<DFAState> group1;
				vector<DFAState> group2;
				for(DFAState dfaState : dfaStateGroup){//遍历每个分组
				//判断dfaState和组内第一个状态是否在同一组
					if(isInSameGroup(dfaState,dfaStateGroup[0],dfaTransitions,newGroup)){//如果dfaState和组内第一个状态在同一组,则加入group1,否则加入group2
						group1.push_back(dfaState);
					}
					else{
						group2.push_back(dfaState);
					}
				}
				if(group1.size() != 0) group.push_back(group1);
				if(group2.size() != 0) group.push_back(group2);
			}
		}
	}
	//生成最小化后的DFA状态
	int i = 0;
	for(vector<DFAState> dfaStateGroup : group){
		Group group;
		group.groupStates = dfaStateGroup;
		group.groupName = "T" + to_string(i);
		//判断是否是终止状态
		for(DFAState dfaState : dfaStateGroup){
			if(isFinalState(dfaState,NFA_Elem)){
				group.isFinalState = 1;
				break;
			}
		}
		//判断是否是起始状态
		for(DFAState dfaState : dfaStateGroup){
			if(dfaState.stateName == dfaStates.front().stateName){
				group.isStartState = 1;
				break;
			}
		}
		dfaFinalStates.push_back(group);
		i++;

	}
	//生成最小化后的DFA转移关系
	for(DFATransition dfaTransition : dfaTransitions){
		Group fromState;
		Group toState;
		for(Group group : dfaFinalStates){
			if(findState(group,dfaTransition.fromState)){
				fromState = group;//找到fromState所在的group
			}
			if(findState(group,dfaTransition.toState)){
				toState = group;//找到toState所在的group
			}
		}
		//判断是否已经在minimizeDFAtransitions里
		if(isGroupRelationInVector(fromState,toState,dfaTransition.transitionSymbol,minimizeDFAtransitions)){
			continue;
		}
		//如果不在，加入
		minimizeDFAtransitions.push_back({fromState,toState,dfaTransition.transitionSymbol});
	}

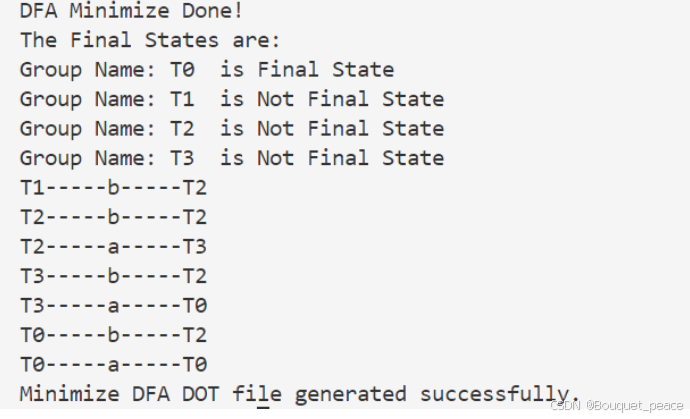

	cout << "DFA Minimize Done!" << endl;
	cout << "The Final States are:" << endl;
	printGroup(dfaFinalStates);
}
//判断group里是否有某个状态
bool findState(Group group, DFAState State){
	for(DFAState dfaState : group.groupStates){
		if(dfaState.stateName == State.stateName){
			return true;
		}
	}
	return false;
}
//判断两个DFAState是否在同一组
bool isInSameGroup(DFAState dfaState1,DFAState dfaState2,vector<DFATransition> dfaTransitions,vector<vector<DFAState>> thegroup){

	//先找到所有以dfaState1为起始状态的转移Symbol和目标状态对
	vector<pair<char,DFAState>> dfaState1Transitions;
	vector<pair<char,DFAState>> dfaState2Transitions;
	findallpair(dfaState1,dfaTransitions,dfaState1Transitions);
	findallpair(dfaState2,dfaTransitions,dfaState2Transitions);
	//输出dfaState1Transitions
	cout << "dfaState1Transitions:" << endl;
	for(pair<char,DFAState> dfaState1Transition : dfaState1Transitions){
		cout << dfaState1Transition.first << " " << dfaState1Transition.second.stateName << endl;
	}
	//输出dfaState2Transitions
	cout << "dfaState2Transitions:" << endl;
	for(pair<char,DFAState> dfaState2Transition : dfaState2Transitions){
		cout << dfaState2Transition.first << " " << dfaState2Transition.second.stateName << endl;
	}
	if(compare2pair(dfaState1Transitions,dfaState2Transitions,thegroup)){
		return true;
	}
	else{
		return false;
	}

}
//比较两个vectorpair是否的目标状态是否在同一组
bool compare2pair(vector<pair<char,DFAState>> dfaState1Transitions,vector<pair<char,DFAState>> dfaState2Transitions,vector<vector<DFAState>> thegroup){
	for(pair<char,DFAState> dfaState1Transition : dfaState1Transitions){
		int flag = 0;
		for(pair<char,DFAState> dfaState2Transition : dfaState2Transitions){
			if(dfaState1Transition.first == dfaState2Transition.first){
				if(findsame(dfaState1Transition.second,dfaState2Transition.second,thegroup)){
					flag = 1;
					break;
				}
			}
		}
		if(flag == 0){
			return false;
		}
	}
	return true;
}
//找到dfaState的所有转换边
void findallpair(DFAState dfaState,vector<DFATransition> dfaTransitions,vector<pair<char,DFAState>>& dfaStateTransitions){
	for(DFATransition dfaTransition : dfaTransitions){
		if(dfaTransition.fromState.stateName == dfaState.stateName){
			dfaStateTransitions.push_back({dfaTransition.transitionSymbol,dfaTransition.toState});
		}
	}
}

bool findsame(DFAState dfaState1Transition, DFAState toState,vector<vector<DFAState>> group){
	for(vector<DFAState> dfaStateGroup : group){
		int flag1 = 0;
		int flag2 = 0;
		for(DFAState dfaState : dfaStateGroup){
			if(dfaState.stateName == dfaState1Transition.stateName){
				flag1 = 1;
			}
			if(dfaState.stateName == toState.stateName){
				flag2 = 1;
			}
		}
		if(flag1 == 1 && flag2 == 1){
			return true;
		}
	}
	return false;
}

//检查grouprelation转换边是否在边集合中，比如a->b是否已经在集合中
bool isGroupRelationInVector(Group fromState, Group toState, char symbol,vector<GroupRelation> groupRelations){
	for(GroupRelation groupRelation : groupRelations){
		if(groupRelation.fromState.groupName == fromState.groupName && groupRelation.toState.groupName == toState.groupName && groupRelation.transitionSymbol == symbol){
			return true;
		}
	}
	return false;
}
//打印group
void printGroup(vector<Group> group){
	for(Group g : group){
		cout << "Group Name: " << g.groupName << " ";
		if(g.isFinalState == 1){
			cout << " is Final State" << endl;
		}
		else{
			cout << " is Not Final State" << endl;
		}
	}
}
//打印grouprelation
void printGroupRelation(vector<GroupRelation> groupRelations){
	for(GroupRelation groupRelation : groupRelations){
		cout << groupRelation.fromState.groupName << "-----" << groupRelation.transitionSymbol<<"-----" <<groupRelation.toState.groupName<< endl;
	}
}
//生成最小化后的DFA的dot文件
void generateDotFile_minDFA(vector<Group> dfaFinalStates,vector<GroupRelation> minimizeDFAtransitions){
	std::ofstream dotFile("minimizeDFA_graph.dot");

	if (dotFile.is_open()) {
		dotFile << "digraph MinimizeDFA {\n";
		dotFile << "  rankdir=LR;  // 横向布局\n\n";
		dotFile << " node [shape = circle];   // 初始状态\n\n";

		// 遍历所有DFA状态，标记最终状态
		for (const auto& group : dfaFinalStates) {
			dotFile << "  " << group.groupName;
			dotFile << " [label=\"Group " << group.groupName;

			// 判断是否为起始状态
			if (group.isStartState == 1) {
				dotFile << "\\n(startState)";
			}

			// 判断是否为最终状态
			if (group.isFinalState == 1) {  // 你需要定义这个判断条件
				dotFile << "\\n(endState)";
				dotFile << "\", shape=doublecircle];\n";
			} else {
				dotFile << "\"];\n";
			}
		}
		dotFile << "\n";

		// 添加DFA转移
		for (const auto& groupRelation : minimizeDFAtransitions) {
			dotFile <<"  " << groupRelation.fromState.groupName << " -> "
					<< groupRelation.toState.groupName << " [label=\"" << groupRelation.transitionSymbol << "\"];\n";
		}

		dotFile << "}\n";

		dotFile.close();
		std::cout << "Minimize DFA DOT file generated successfully.\n";
	}
	else {
		std::cerr << "Unable to open DOT file.\n";
	}

}



// 计算 NFA 状态的ε闭包
DFAState eClosure(const set<string>& nfaStates,elem nfa) {
	DFAState eClosureState;
	eClosureState.nfaStates = nfaStates;

	stack<string> stateStack;

	// 初始化栈，将初始状态加入栈，最开始nfaState里只有NFA_Elem.startName
	for (const string& nfaState_name : nfaStates) {
		stateStack.push(nfaState_name);
	}

	while (!stateStack.empty()) {
		string currentState = stateStack.top();
		stateStack.pop();

		// 遍历 NFA 的边
		for (int i = 0; i < nfa.edgeCount; i++) {
			edge currentEdge = nfa.edgeSet[i];

			// 如果边的起始状态是当前状态，并且边的转换符号是#，那么将目标状态加入ε闭包
			if (currentEdge.startName.nodeName == currentState && currentEdge.tranSymbol == '#') {
				// 检查目标状态是否已经在ε闭包中，避免重复添加
				if (eClosureState.nfaStates.find(currentEdge.endName.nodeName) == eClosureState.nfaStates.end()) {
					eClosureState.nfaStates.insert(currentEdge.endName.nodeName);
					// 将目标状态加入栈以便进一步处理
					stateStack.push(currentEdge.endName.nodeName);
				}
			}
		}
	}

	// 为ε闭包分配一个唯一的名称
	for (const string& nfaState_name : eClosureState.nfaStates) {
		eClosureState.stateName += nfaState_name;
	}

	return eClosureState;
}

//move函数
DFAState move(const DFAState& dfaState, char transitionSymbol,elem nfa) {
	DFAState nextState;
	// 遍历 DFAState 中的每个 NFA 状态
	for (const string& nfaState_name : dfaState.nfaStates) {
		// 在这里遍历所有 NFA 状态的边
		for (int i = 0; i < nfa.edgeCount; i++) {
			edge currentEdge = nfa.edgeSet[i];

			// 如果边的起始状态是当前状态，且边的转换符号等于输入符号，将目标状态加入 nextState
			if (currentEdge.startName.nodeName == nfaState_name && currentEdge.tranSymbol == transitionSymbol&&currentEdge.tranSymbol!='#') {
				nextState.nfaStates.insert(currentEdge.endName.nodeName);
			}
		}
	}

	// 为 nextState 分配一个唯一的名称
	for (const string& nfaState_name : nextState.nfaStates) {
		nextState.stateName += nfaState_name;
	}

	return nextState;
}

// 检查 DFA 状态是否在状态集合中,即dfaStates里有没有找到targetState
bool isDFAStateInVector(const vector<DFAState>& dfaStates, const DFAState& targetState) {
	for (const DFAState& state : dfaStates) {
		if (state.stateName == targetState.stateName) {
			return true; // 找到匹配的状态
		}
	}
	return false; // 没有找到匹配的状态
}

//检查转换边是否在边集合中，比如a->b是否已经在集合中
bool isTransitionInVector(DFAState dfaState, DFAState dfaNextState, char symbol,vector<DFATransition> dfaTransitions)
{
	for (const DFATransition& transition : dfaTransitions) {
		if (transition.fromState.stateName == dfaState.stateName && dfaNextState.stateName == dfaNextState.stateName&&symbol==transition.transitionSymbol) {
			return true;	//找到匹配的状态
		}
	}
	return false;
}

void buildDFAFromNFA(const elem& NFA_Elem, vector<DFAState>& dfaStates, vector<DFATransition>& dfaTransitions) {
	// 初始化 DFA 状态集合和转换关系
	set<string> nfaInitialStateSet;
	nfaInitialStateSet.insert(NFA_Elem.startName.nodeName);
	DFAState dfaInitialState = eClosure(nfaInitialStateSet, NFA_Elem); // 计算 NFA 初始状态的 ε闭包
	dfaStates.push_back(dfaInitialState);

	// 开始构建 DFA
    vector<DFAState> tempdfaStates;
    tempdfaStates.push_back(dfaInitialState);
    while(tempdfaStates.size()!=0)
    {
        DFAState dfaState = *tempdfaStates.begin();
        tempdfaStates.erase(tempdfaStates.begin());
        for (int i = 0; i < NFA_Elem.edgeCount; i++) {
            char symbol = NFA_Elem.edgeSet[i].tranSymbol;
            DFAState nextState = move(dfaState, symbol, NFA_Elem);
            DFAState dfaNextState = eClosure(nextState.nfaStates, NFA_Elem);
            if (!nextState.nfaStates.empty()) {
                if (!isDFAStateInVector(dfaStates, dfaNextState)) {
                    dfaStates.push_back(dfaNextState);
                    tempdfaStates.push_back(dfaNextState);
                }
                if (!isTransitionInVector(dfaState, dfaNextState, symbol, dfaTransitions)) {
                    dfaTransitions.push_back({ dfaState, dfaNextState, symbol });
                }
            }
        }
    }
}

// 显示 DFA 状态和转移关系，包括起始和结束状态
void displayDFA(const vector<DFAState>& dfaStates, const vector<DFATransition>& dfaTransitions) {
	cout << "DFA States:" << endl;

	for (const DFAState& state : dfaStates) {
		cout << "State " << state.stateName << " (NFA States: ";
		for (const string& nfaState_name : state.nfaStates) {
			cout << nfaState_name << " ";
		}
		cout << ")";
		if (state.stateName == dfaStates.front().stateName) {
			cout << " (Initial State)";
		}
		if (state.stateName == dfaStates.back().stateName) {
			cout << " (Final State)";
		}
		cout << endl;
	}

	cout << "DFA Transitions:" << endl;
	for (const DFATransition& transition : dfaTransitions) {
		cout << "State " << transition.fromState.stateName << " --(" << transition.transitionSymbol << ")--> State " << transition.toState.stateName << endl;
	}
}

//生成DFA的dot文件

void generateDotFile_DFA(vector<DFAState>& dfaStates, vector<DFATransition>& dfaTransitions, const elem& nfa) {
	std::ofstream dotFile("dfa_graph.dot");

	if (dotFile.is_open()) {
		dotFile << "digraph DFA {\n";
		dotFile << "  rankdir=LR;  // 横向布局\n\n";
		dotFile << " node [shape = circle];   // 初始状态\n\n";

		// 遍历所有DFA状态，标记最终状态
		for (const auto& state : dfaStates) {
			dotFile << "  " << state.stateName;
			dotFile << " [label=\"State " << state.stateName;

			// 判断是否为起始状态
			if (state.stateName == dfaStates.front().stateName) {
				dotFile << "\\n(startState)";
			}

			// 判断是否为最终状态
			if (isFinalState(state,nfa)) {  // 你需要定义这个判断条件
				dotFile << "\\n(endState)";
				dotFile << "\", shape=doublecircle];\n";
			} else {
				dotFile << "\"];\n";
			}
		}
		dotFile << "\n";

		// 添加DFA转移
		for (const auto& transition : dfaTransitions) {
			dotFile <<"  " << transition.fromState.stateName << " -> "
					<< transition.toState.stateName << " [label=\"" << transition.transitionSymbol << "\"];\n";
		}

		dotFile << "}\n";

		dotFile.close();
		std::cout << "DFA DOT file generated successfully.\n";
	}
	else {
		std::cerr << "Unable to open DOT file.\n";
	}
}

void generateDotFile_minimizeDFA();



// 假设有一个函数来判断某个状态是否为最终状态
bool isFinalState(const DFAState& state, const elem& nfa) {
	//定义终止态的nodename
	string finalStateName = nfa.endName.nodeName;
	//如果这个状态里面有NFA的终止状态，那么这个状态就是DFA的终止状态
	if(state.nfaStates.find(finalStateName) != state.nfaStates.end()) {
		return true;
	}
	return false;
}

int isAcceptedByDFA(vector<DFAState>& dfastates,vector<DFATransition>& dfaTransitions, string& testStr,elem nfa) {
	//先确定初始dfa状态

	DFAState CurrentState = *dfastates.begin();
	//遍历字符串
	int flag = 0;
	for(char c : testStr){
		//遍历dfaTransitions
		for(DFATransition dfaTransition : dfaTransitions){
			//如果当前状态是起始状态，且转移符号和当前字符相同
			if(dfaTransition.fromState.stateName == CurrentState.stateName && dfaTransition.transitionSymbol == c){
				CurrentState = dfaTransition.toState;
				flag = 1;
				break;
			}
		}
		if(flag == 0){
			return 0;
		}
		flag = 0;
	}
	//判断是否是最终状态
	if(isFinalState(CurrentState,nfa)){
		return 1;
	}
	else{
		return 0;
	}
}



/*下面是构造NFA的主要函数*/

//创建新节点
node new_node()
{
	node newNode;
	newNode.nodeName = nodeNum + 65;//将名字用大写字母表示
	nodeNum++;
	return newNode;
}

//接收输入正规表达式
void input(string& RE)
{
	cout << "请输入正则表达式：  （操作符：() * |;字符集：a~z A~Z）" << endl;
	cin >> RE;
}


//组成单元拷贝函数
void elem_copy(elem& dest, elem source)
{
	for (int i = 0; i < source.edgeCount; i++) {
		dest.edgeSet[dest.edgeCount + i] = source.edgeSet[i];
	}
	dest.edgeCount += source.edgeCount;
}

//处理 a
elem act_Elem(char c)
{
	//新节点
	node startNode = new_node();
	node endNode = new_node();

	//新边
	edge newEdge;
	newEdge.startName = startNode;
	newEdge.endName = endNode;
	newEdge.tranSymbol = c;

	//新NFA组成元素（小的NFA元素/单元)
	elem newElem;
	newElem.edgeCount = 0;	//初始状态
	newElem.edgeSet[newElem.edgeCount++] = newEdge;
	newElem.startName = newElem.edgeSet[0].startName;
	newElem.endName = newElem.edgeSet[0].endName;

	return newElem;
}

//处理a|b
elem act_Unit(elem fir, elem sec)
{
	elem newElem;
	newElem.edgeCount = 0;
	edge edge1, edge2, edge3, edge4;

	//获得新的状态节点
	node startNode = new_node();
	node endNode = new_node();

	//构建e1（连接起点和AB的起始点A）
	edge1.startName = startNode;
	edge1.endName = fir.startName;
	edge1.tranSymbol = '#';

	//构建e2（连接起点和CD的起始点C）
	edge2.startName = startNode;
	edge2.endName = sec.startName;
	edge2.tranSymbol = '#';

	//构建e3（连接AB的终点和终点）
	edge3.startName = fir.endName;
	edge3.endName = endNode;
	edge3.tranSymbol = '#';

	//构建e4（连接CD的终点和终点）
	edge4.startName = sec.endName;
	edge4.endName = endNode;
	edge4.tranSymbol = '#';

	//将fir和sec合并
	elem_copy(newElem, fir);
	elem_copy(newElem, sec);

	//新构建的4条边
	newElem.edgeSet[newElem.edgeCount++] = edge1;
	newElem.edgeSet[newElem.edgeCount++] = edge2;
	newElem.edgeSet[newElem.edgeCount++] = edge3;
	newElem.edgeSet[newElem.edgeCount++] = edge4;

	newElem.startName = startNode;
	newElem.endName = endNode;

	return newElem;
}

//处理 N(s)N(t)
elem act_join(elem fir, elem sec)
{
	//将fir的结束状态和sec的开始状态合并，将sec的边复制给fir，将fir返回
	//将sec中所有以StartState开头的边全部修改
	for (int i = 0; i < sec.edgeCount; i++) {
		if (sec.edgeSet[i].startName.nodeName.compare(sec.startName.nodeName) == 0)
		{
			sec.edgeSet[i].startName = fir.endName; //该边e1的开始状态就是N(t)的起始状态
		}
		else if (sec.edgeSet[i].endName.nodeName.compare(sec.startName.nodeName) == 0) {
			sec.edgeSet[i].endName = fir.endName; //该边e2的结束状态就是N(t)的起始状态
		}
	}
	sec.startName = fir.endName;

	elem_copy(fir, sec);

	//将fir的结束状态更新为sec的结束状态
	fir.endName = sec.endName;
	return fir;
}

//处理a*
elem act_star(elem Elem)
{
	elem newElem;
	newElem.edgeCount = 0;
	edge edge1, edge2, edge3, edge4;

	//获得新状态节点
	node startNode = new_node();
	node endNode = new_node();

	//e1
	edge1.startName = startNode;
	edge1.endName = endNode;
	edge1.tranSymbol = '#';	//闭包取空串

	//e2
	edge2.startName = Elem.endName;
	edge2.endName = Elem.startName;
	edge2.tranSymbol = '#';

	//e3
	edge3.startName = startNode;
	edge3.endName = Elem.startName;
	edge3.tranSymbol = '#';

	//e4
	edge4.startName = Elem.endName;
	edge4.endName = endNode;
	edge4.tranSymbol = '#';

	//构建单元
	elem_copy(newElem, Elem);

	//将新构建的四条边加入EdgeSet
	newElem.edgeSet[newElem.edgeCount++] = edge1;
	newElem.edgeSet[newElem.edgeCount++] = edge2;
	newElem.edgeSet[newElem.edgeCount++] = edge3;
	newElem.edgeSet[newElem.edgeCount++] = edge4;

	//构建NewElem的启示状态和结束状态
	newElem.startName = startNode;
	newElem.endName = endNode;

	return newElem;
}

int is_letter(char check) {
	if (check >= 'a' && check <= 'z' || check >= 'A' && check <= 'Z')
		return true;
	return false;
}
//
string add_join_symbol(string add_string)
{
	int length = add_string.size();
	int return_string_length = 0;
	char* return_string = new char[2 * length + 2];//最多是两倍
	char first, second;
	for (int i = 0; i < length - 1; i++)
	{
		first = add_string.at(i);
		second = add_string.at(i + 1);
		return_string[return_string_length++] = first;
		//要加的可能性如ab 、 *b 、 a( 、 )b 等情况
		//若第二个是字母、第一个不是'('、'|'都要添加
		if (first != '(' && first != '|' && is_letter(second))
		{
			return_string[return_string_length++] = '+';
		}
		//若第二个是'(',第一个不是'|'、'(',也要加
		else if (second == '(' && first != '|' && first != '(')
		{
			return_string[return_string_length++] = '+';
		}
	}
	//将最后一个字符写入second
	return_string[return_string_length++] = second;
	return_string[return_string_length] = '\0';
	string STRING(return_string);
	cout << "加'+'后的表达式：" << STRING << endl;
	return STRING;
}

//类里的各类元素定义
infixToPostfix::infixToPostfix(const string& infix_expression) : infix(infix_expression), postfix("") {
	isp = { {'+', 3}, {'|', 5}, {'*', 7},  {'(', 1}, {')', 8}, {'#', 0} };
	icp = { {'+', 2}, {'|', 4}, {'*', 6}, {'(', 8}, {')', 1}, {'#', 0} };
}

int infixToPostfix::is_letter(char check) {
	if (check >= 'a' && check <= 'z' || check >= 'A' && check <= 'Z')
		return true;
	return false;
}

int infixToPostfix::ispFunc(char c) {
	int priority = isp.count(c) ? isp[c] : -1;
	if (priority == -1) {
		cerr << "error: 出现未知符号！" << endl;
		exit(1);  // 异常退出
	}
	return priority;
}

int infixToPostfix::icpFunc(char c) {
	int priority = icp.count(c) ? icp[c] : -1;
	if (priority == -1) {
		cerr << "error: 出现未知符号！" << endl;
		exit(1);  // 异常退出
	}
	return priority;
}

void infixToPostfix::infToPost() {
	string infixWithHash = infix + "#";
	stack<char> stack;
	int loc = 0;
	while (!stack.empty() || loc < infixWithHash.size()) {
		if (is_letter(infixWithHash[loc])) {
			postfix += infixWithHash[loc];
			loc++;
		}
		else {
			char c1 = (stack.empty()) ? '#' : stack.top();
			char c2 = infixWithHash[loc];
			if (ispFunc(c1) < icpFunc(c2)) {
				stack.push(c2);
				loc++;
			}
			else if (ispFunc(c1) > icpFunc(c2)) {
				postfix += c1;
				stack.pop();
			}
			else {
				if (c1 == '#' && c2 == '#') {
					break;
				}
				stack.pop();
				loc++;
			}
		}
	}
}

string infixToPostfix::getResult() {
	postfix = ""; // 清空结果
	infToPost();
	return postfix;
}

/**表达式转NFA处理函数,返回最终的NFA集合
*/
elem express_to_NFA(string expression)
{
	int length = expression.size();
	char element;
	elem Elem, fir, sec;
	stack<elem> STACK;
	for (int i = 0; i < length; i++)
	{
		element = expression.at(i);
		switch (element)
		{
		case '|':
			sec = STACK.top();
			STACK.pop();
			fir = STACK.top();
			STACK.pop();
			Elem = act_Unit(fir, sec);
			STACK.push(Elem);
			break;
		case '*':
			fir = STACK.top();
			STACK.pop();
			Elem = act_star(fir);
			STACK.push(Elem);
			break;
		case '+':
			sec = STACK.top();
			STACK.pop();
			fir = STACK.top();
			STACK.pop();
			Elem = act_join(fir, sec);
			STACK.push(Elem);
			break;
		default:
			Elem = act_Elem(element);
			STACK.push(Elem);
		}
	}
	cout << "已将正则表达式转换为NFA!" << endl;
	Elem = STACK.top();
	STACK.pop();

	return Elem;
}

//打印NFA
void Display( elem Elem) {
	cout << "NFA States:" << endl;
	cout << "Start State: " << Elem.startName.nodeName << endl;
	cout << "End State: " << Elem.endName.nodeName << endl;

	cout << "NFA Transitions:" << endl;
	for (int i = 0; i < Elem.edgeCount; i++) {
		cout << "Edge " << i + 1 << ": ";
		cout << Elem.edgeSet[i].startName.nodeName << " --(" << Elem.edgeSet[i].tranSymbol << ")--> ";
		cout << Elem.edgeSet[i].endName.nodeName << endl;
	}

	cout << "End" << endl;
}

//生成NFAdot文件
void generateDotFile_NFA(const elem& nfa) {
	std::ofstream dotFile("nfa_graph.dot");

	if (dotFile.is_open()) {
		dotFile << "digraph NFA {\n";
		dotFile << "  rankdir=LR;  // 横向布局\n\n";
		dotFile << " node [shape = circle];   // 状态节点\n\n";

		dotFile << nfa.endName.nodeName << " [shape=doublecircle];\n";
		// 添加 NFA 状态
		dotFile << "  " << nfa.startName.nodeName << " [label=\"Start State: " << nfa.startName.nodeName << "\"];\n";
		dotFile << "  " << nfa.endName.nodeName << " [label=\"End State: " << nfa.endName.nodeName << "\"];\n";

		// 添加 NFA 转移
		for (int i = 0; i < nfa.edgeCount; i++) {
			const edge& currentEdge = nfa.edgeSet[i];
			dotFile << "  " << currentEdge.startName.nodeName << " -> " << currentEdge.endName.nodeName << " [label=\"" << currentEdge.tranSymbol << "\"];\n";
		}

		dotFile << "}\n";

		dotFile.close();
		std::cout << "NFA DOT file generated successfully.\n";
	}
	else {
		std::cerr << "Unable to open NFA DOT file.\n";
	}
}

4.photo.py

import graphviz
#画最小化DFA图
with open("minimizeDFA_graph.dot") as f:
    dot_graph = f.read()
dot = graphviz.Source(dot_graph)
dot.view()

六、 实验的收获和遇到的挑战

二、遇到的挑战

1. 对当前等价状态进行分割时程序分割错误

对最终的图表进行审查时发现，生成的最小化 DFA 有错误，于是通过断点逐

步查看发现是我的判断该 DFA 状态是否和某个状态等价的函数出现了问题。于

是更改了判断等价的函数，采用找到二者的所有转换边，比较转换到达的

DFAState 是否也等价的方法，最终运行成功。

2. 分割生成的最终 DFA 状态并不是有序的

一开始将最终 DFA 状态的首个当作 StartState ，最后一个当作 EndState ，

发现这样的图是不正确的，因为分割生成的 DFA 状态压入栈并不是有序的，再

生成 DFA 最小化的最终状态也不是有序的，于是在结构体中增加了两个 flag ，

判断是否是终止状态或者起始状态。在生成 dot 文件的时候判断两个 flag 就可以

了，生成的最小化 DFA 图的起始状态和终止状态也是正确的。
