STM32CubeMX 项目配置窗口介绍（一）

1 前言

1.1 STM32CubeMX

2.1_1.STM32CubeMX_20200803

图1 点击图片进入 ST 官网 STM32CubeMX 介绍页面

1.2 介绍说明

    STM32CubeMX 项目配置窗口介绍主要介绍了 Pinout & Configuration 、Clock Configuration、Project Manager 和 Tools 四个窗口。由于篇幅，本介绍分成了三节。

1.3 准备工作

    系统版本：Windows 10 专业版 64 位
    软件版本：V6.0.0

2 窗口介绍

2.0_1

图2 STM32CubeMX 项目配置窗口
    
表1 STM32CubeMX 项目配置窗口
序号名称说明介绍（点击跳转）
1工具栏File、Window、Help 工具栏STM32CubeMX 窗口及工具介绍
2快捷链接点击可进入 ST 相关链接-
3导航栏面包屑导航-
4代码生成键点击可生成项目对应工程 C 代码-
5Pinout & ConfigurationMCU 引脚配置布局2.1 Pinout & Configuration 介绍
6Clock ConfigurationMCU 时钟配置2.2 Clock Configuration 介绍
7Project ManagerSTM32CubeMX 项目管理STM32CubeMX 项目配置窗口介绍（二）
8ToolsSTM32Cube 相关工具-

2.1 Pinout & Configuration 介绍

2.1_1

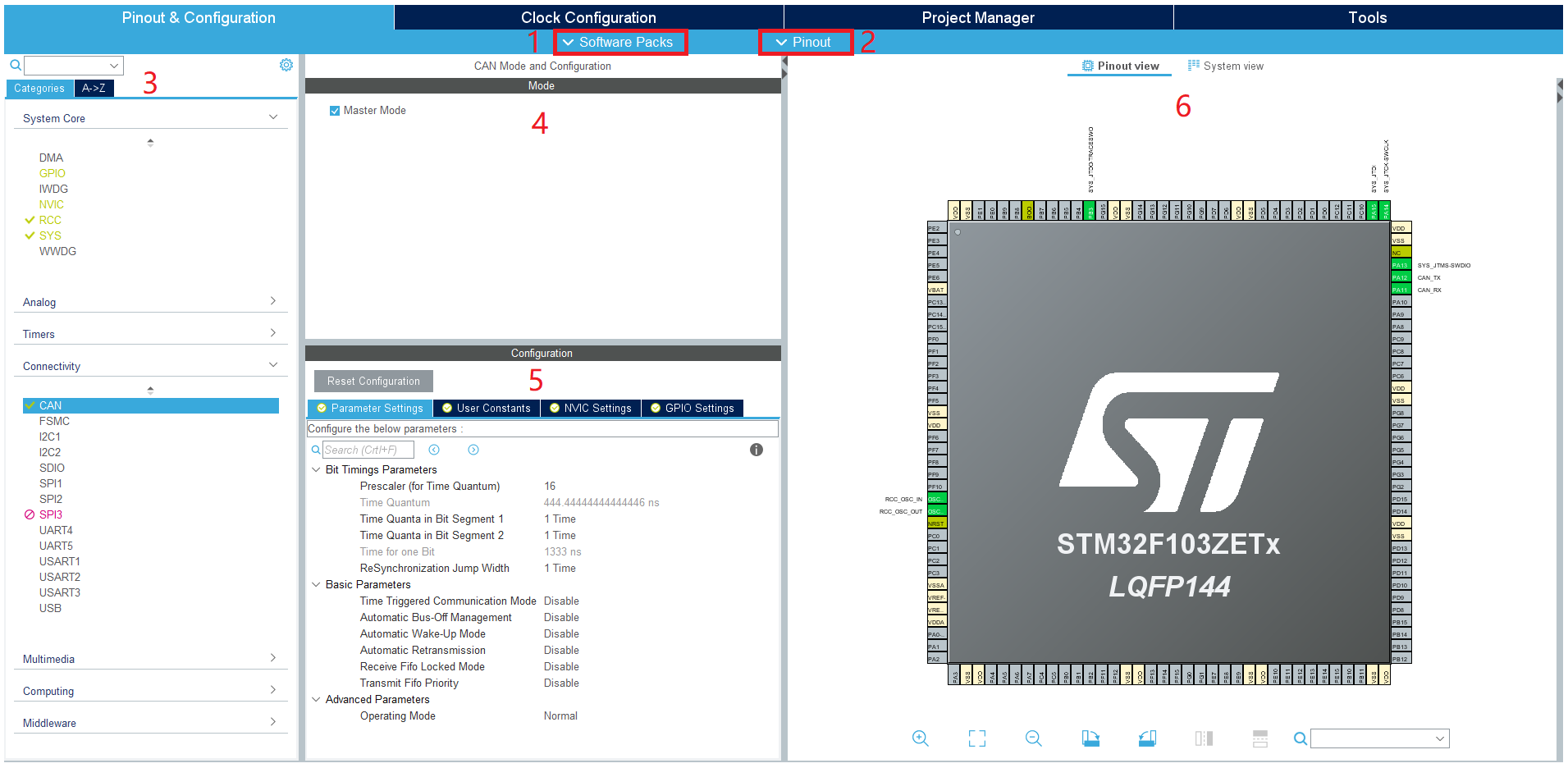

图3 STM32CubeMX Pinout & Configuration 配置窗口
    
表2 STM32CubeMX Pinout & Configuration配置窗口
序号名称说明介绍（点击跳转）
1Software Packs 工具栏MCU 软件包和扩展包添加管理图4
2Pinout 工具栏引脚分配图5
3外设栏可按类别显示和从 A > Z 按顺序显示外设的配置实战教程
4外设 Mode 设置可设置外设的不同工作模式-
5外设 Configuration可设置外设的具体工作参数（如 USART 波特率、定时器频率等）-
6Pinout view & System view引脚分配视图 & 系统视图（图形化显示了 I/O、组件和外设 的配置状态）图6


2.1_2

图4 STM32CubeMX Pinout & Configuration > Software Packs 工具栏


2.1_3

图5 STM32CubeMX Pinout & Configuration > Pinout 工具栏
    

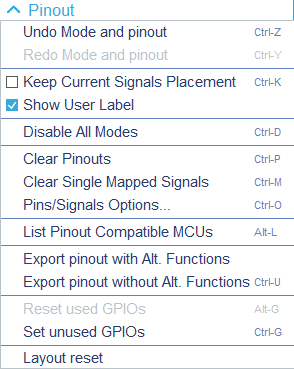

表3 STM32CubeMX Pinout & Configuration > Pinout 工具栏
序号名称说明快捷键
01Undo Mode and pinout撤销Ctrl + Z
02Redo Mode and pinout恢复撤销Ctrl + Y
03Keep Current Signals Placement暂未发现实质性作用Ctrl + K
04Show User Label显示用户自定义标签-
05Disable All Modes禁用所有外设和中间件Ctrl + D
06Clear Pinouts清除（复位）所有管脚配置Ctrl + P
07Clear Single Mapped Signals清除没有联合（在 图6 引脚上 右键 > Signal Unpinning 可解除联合）的功能映射管脚Ctrl + M
08Pins/Signals Options设置用户自定义标签Ctrl + O
09List Pinout Compatible MCUs列出可兼容的 MCU 列表Alt + L
10Export pinout with Alt. Functions输出 带（显示）复用功能的管脚分配表（.csv 格式）-
11Export pinout without Alt. Functions输出 不带（不显示）复用功能的管脚分配表（.csv 格式）Ctrl + U
12Reset used GPIOs重置使用功能 13 配置的 GPIOAlt + G
13Set unused GPIOs设置所有未使用 GPIO 的输出模式（Input，Output，Analog）Ctrl + G
14Layout reset布局重置（将 图3 中的 Pinout & Configuration 配置窗口重置到默认位置）-


2.1_4

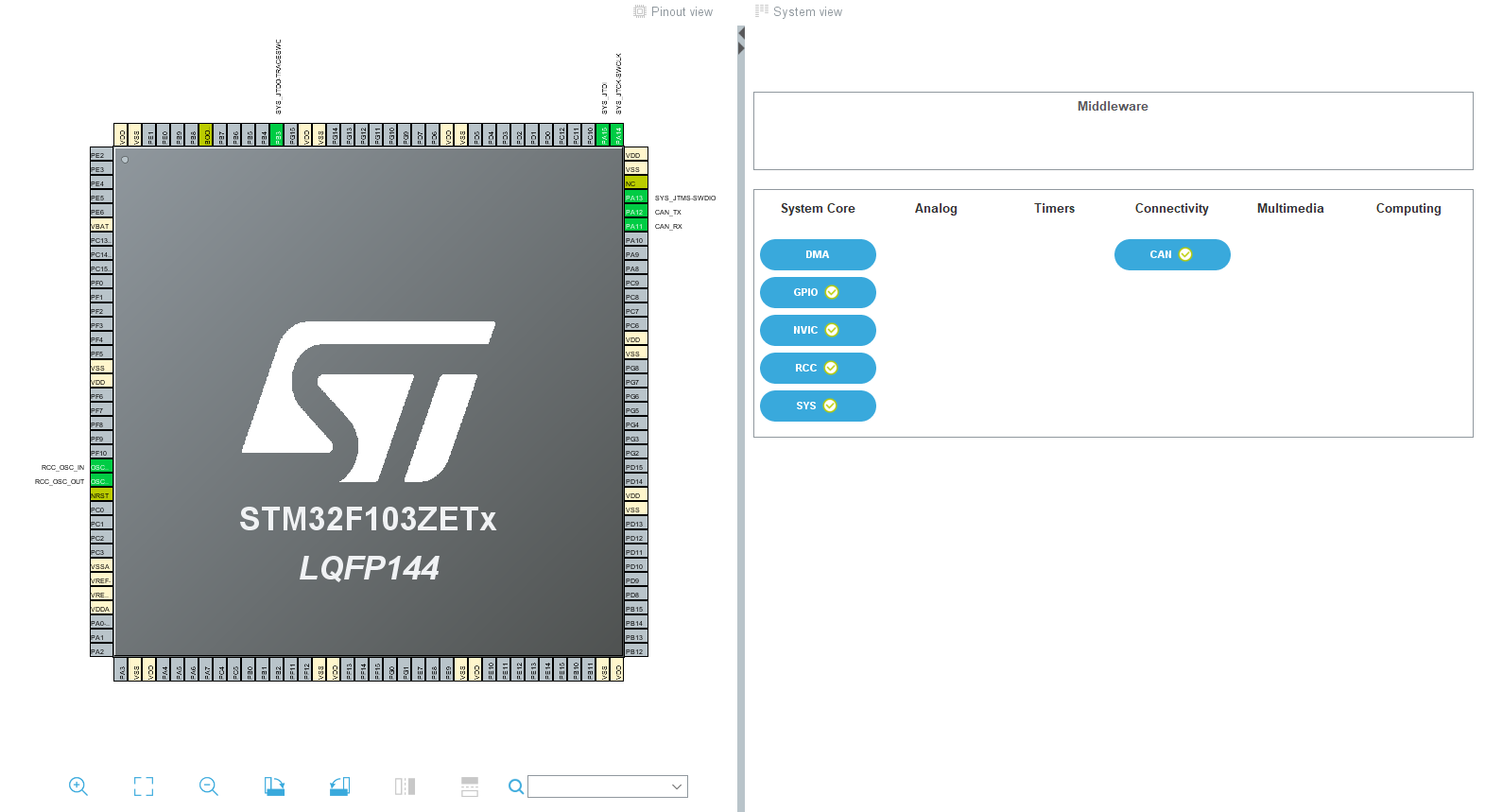

图6 STM32CubeMX Pinout & Configuration > Pinout view & System view 窗口

2.2 Clock Configuration 介绍

2.2_1

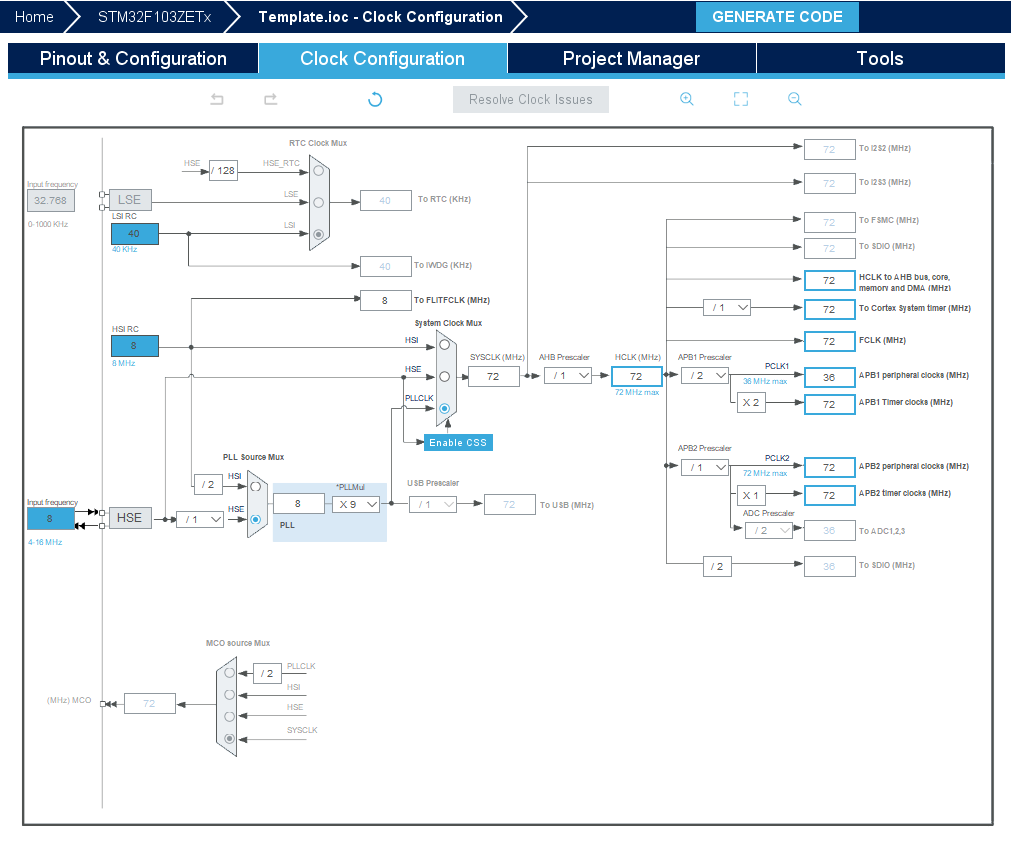

图6 STM32CubeMX Clock Configuration 窗口
    
表4 STM32CubeMX Clock Configuration 窗口
序号名称说明使用
01LSE外部低速时钟必须配置 RTC 和 RCC 后才能配置该时钟
02LSI内部低速时钟必须配置 RTC 后才能配置该时钟
03HSE外部高速时钟必须配置 RCC 后才能配置该时钟
04HSI内部低速时钟可直接配置
05MCO内部主时钟输出必须在 RCC 中配置后才能配置该时钟

3 结束

    本教程由 Brendon Tan 原创发布，版权所有。该文档仅供个人学习交流使用，不得用于其他用途， 禁止商用， 转载或公开使用请联系作者授权。
    此教程由本人独立整理，如有不当之处，欢迎指正。

附录 相关教程

    STM32Cube 系列软件教程总目录请参考文章：STM32Cube 生态系统之网站、视频、文档及教程汇总 。
    该文章还提供：

  • STM32Cube 生态系统相关文章
  • STM32Cube 生态系统相关软件更新介绍
  • STM32Cube 生态系统相关教程汇总
  • STM32Cube 生态系统相关网站汇总
  • 该文章会不定期修改更新，更多信息请进入文章查看
