2) 英雄被攻击后不再接受玩家操作指令，smitten动作不执行，attack动作被打断BUG

3) 连续不断使用attack BUG

4) 角色在奇怪的地方被砍中，或砍不到角色BUG

5) 敌人大概率向左走，最后会撞左边的墙BUG

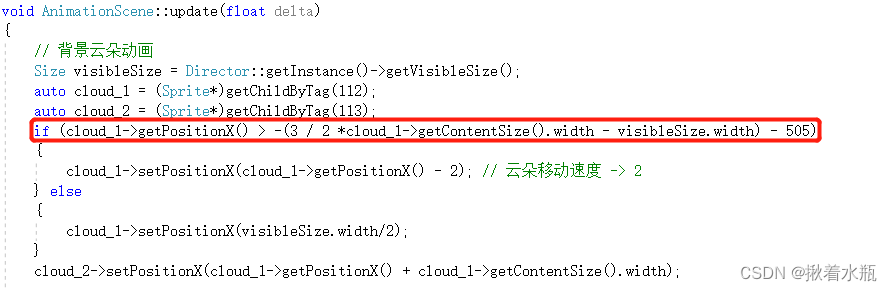

6) 云朵移动动画出现衔接不上的现象BUG

一、实验目的与要求

1.了解二维游戏动画合成原理。

2.熟悉Cocos2d-x中的用户交互、触摸事件、碰撞检测机制。

3.熟悉CocoStudio动画编辑器的使用，了解骨骼动画。

二、实验内容与方法

1．完成游戏编译（10分）

成功编译并运行教材P128“游戏动画实例-侠客行”。

2．增加计分板功能和回合制（10分）

记录成功/失败次数，增加计分板功能；将游戏改为回合制游戏。

3．增加英雄Defend动作（15分）

利用CocoStudio设计英雄Defend动作，并将此功能在游戏中加载。

4．修改游戏bug（15分）

修改游戏中出现的明显bug。

5. 游戏优化升级（10分）

自行发挥想象力，优化游戏功能。

6．完成实验报告（40分）

截图记录关键步骤，分析实验结果，撰写心得体会。

三、实验步骤与过程

1. 完成游戏编译

首先我们使用 cocos new MyGame -p com.2020152011.edu -l cpp -d Experiment_3 命令创建新项目。

（图1.1 - PowerShell窗口）

创建结果如下：

（图1.2 - 创建结果截图）

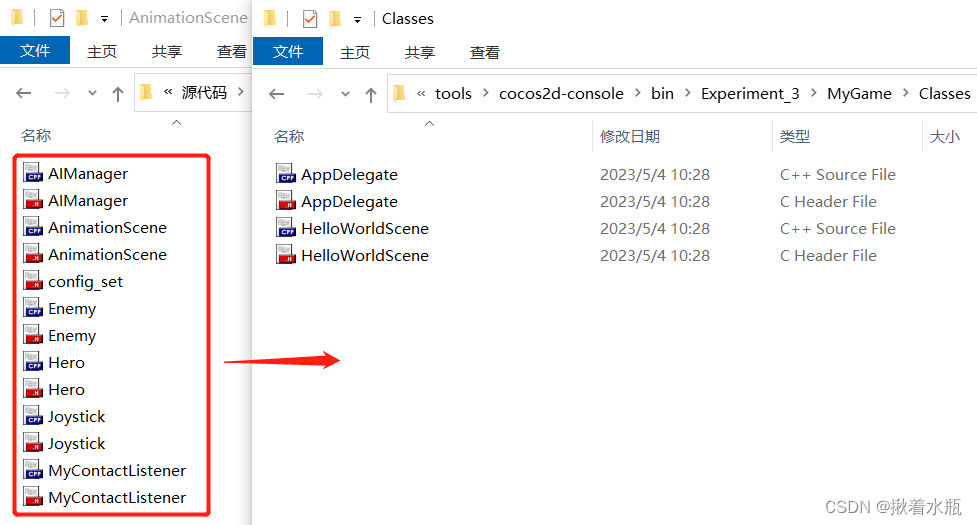

接着我们把本次实验的代码内容复制替换到生成的项目中的"Classes"文件夹内。

（图1.3 - "Classes"文件夹）

下面同样我们把实验内容中的图片、地图、字体资源复制到生成的项目中的"Resources"文件夹内。

（图1.4 - "Resources "文件夹）

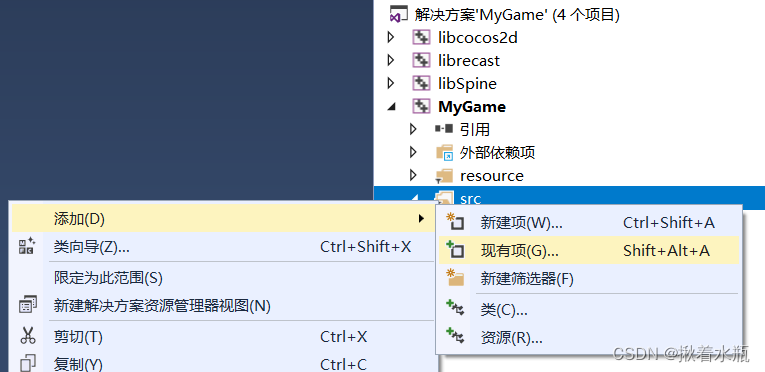

接下来打开Visual Studio，添加、删除现有项（类）。

（图1.5 - Visual Studio窗口）

然后我们来修改游戏窗口大小，修改在AppDelegate.cpp中的designResolutionSize参数。

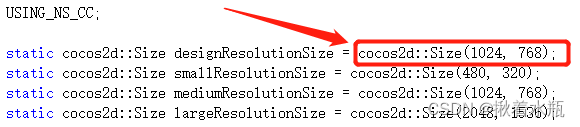

（图1.6 - AppDelegate.cpp - 修改后的designResolutionSize参数）

最后点击调试器按钮，稍等片刻，即可成功运行本次实验游戏。

（图1.7 - 调试器按钮）

（图1.8 - 游戏运行成功初始画面）

这里，我们顺便也把游戏显示名称进行修改，在applicationDidFinishLaunching函数中，对于中文的部分调用转换函数，之后点击调试器按钮，可以看到如图1.10，中文正常显示。

略

（图1.9 - AppDelegate.cpp - applicationDidFinishLaunching函数）

略

（图1.10 - 修改后的运行窗口）

2. 增加计分板功能和回合制

为了增加计分板和回合制功能，我们来编写新的文件ScoreBoard，它们的内容如下图2.1和图2.2。

（图2.1 - ScoreBoard.h）

（图2.2 - ScoreBoard.cpp）

ScoreBoard文件的功能为存储英雄和敌人的比分，heroScore为英雄得分，enemyScore为敌人得分，刚开始都为0。

把ScoreBoard.h头文件导入AnimationScene.h文件中被其引用。这种做法好处在于，可在AnimationScene文件中直接对heroScore和enemyScore进行操作，在AnimationScene场景被刷新后，计分值也不会改变，直接调用即可。

下面我们在AnimationScene.cpp的init函数中加入计分板的代码。

（图2.3 - AnimationScene.cpp - init函数新增部分）

因为需要判断输赢以及更新分数，我们编写一个updateBoard函数用来完成以上的任务，该函数会放在update函数中一直执行。代码内容如下图2.4，图2.5：

我们调用getLife函数获取角色的血量，并根据血量来判断输赢，当某一方血量到达0以下则为输家，赢的一方加1分，当某一方先达到2分为最终胜利者，游戏也随即结束，当每轮游戏结束时（还没到最终输赢），需要刷新当前场景，这里用scheduleOnce的方式调用了restart函数（图2.6），该函数里执行的代码可刷新场景。由于一轮游戏结束后场景不会被马上刷新，而是在等待几秒中后才刷新，所以这里的scheduleOnce对选择器选择的函数的执行是在3秒后。

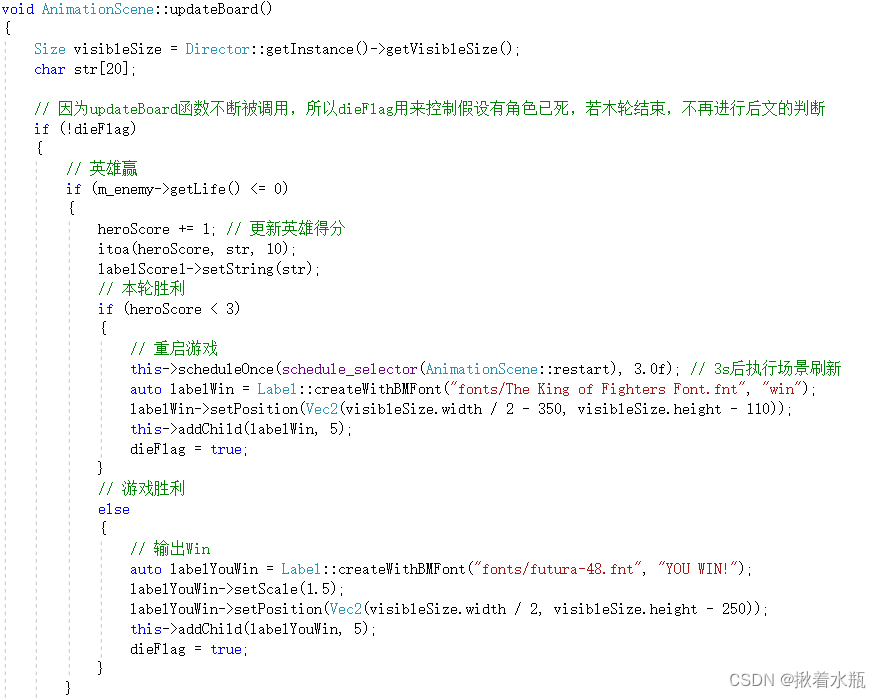

（图2.4 - AnimationScene.cpp - updateBoard函数1/2）

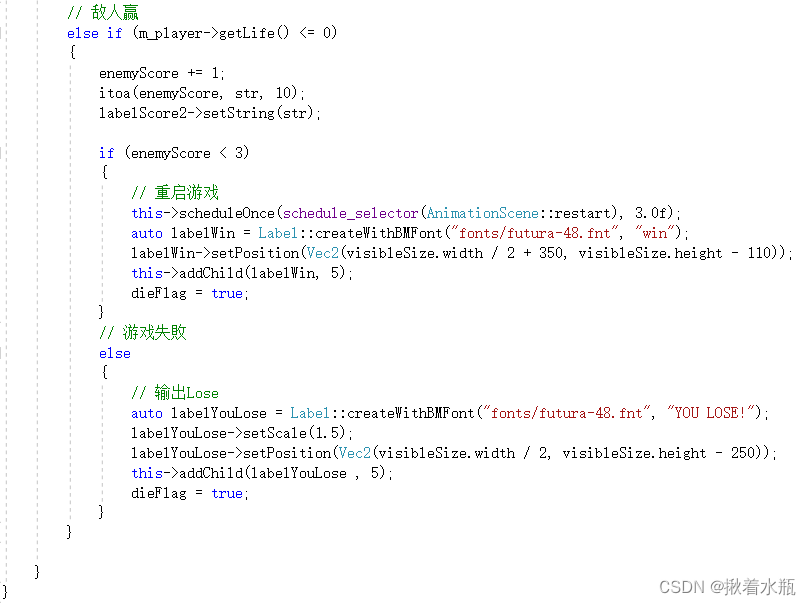

（图2.5 - AnimationScene.cpp - updateBoard函数2/2）

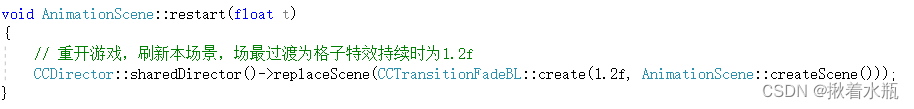

（图2.6 - AnimationScene.cpp - restart函数）

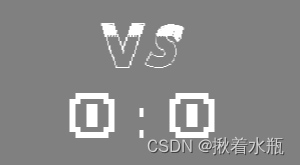

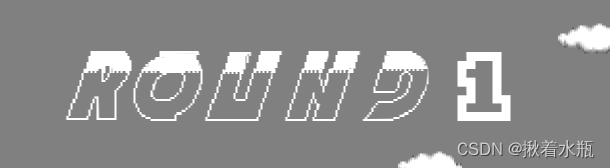

最终计分板效果如下图所示：

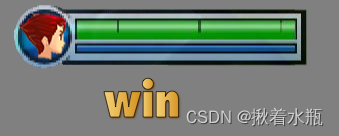

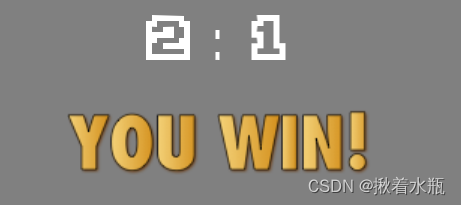

（图2.7 - 计分板效果图）

3. 增加英雄Defend动作

首先在cocostudio中的动画编辑器制作“防御”defend的动画。

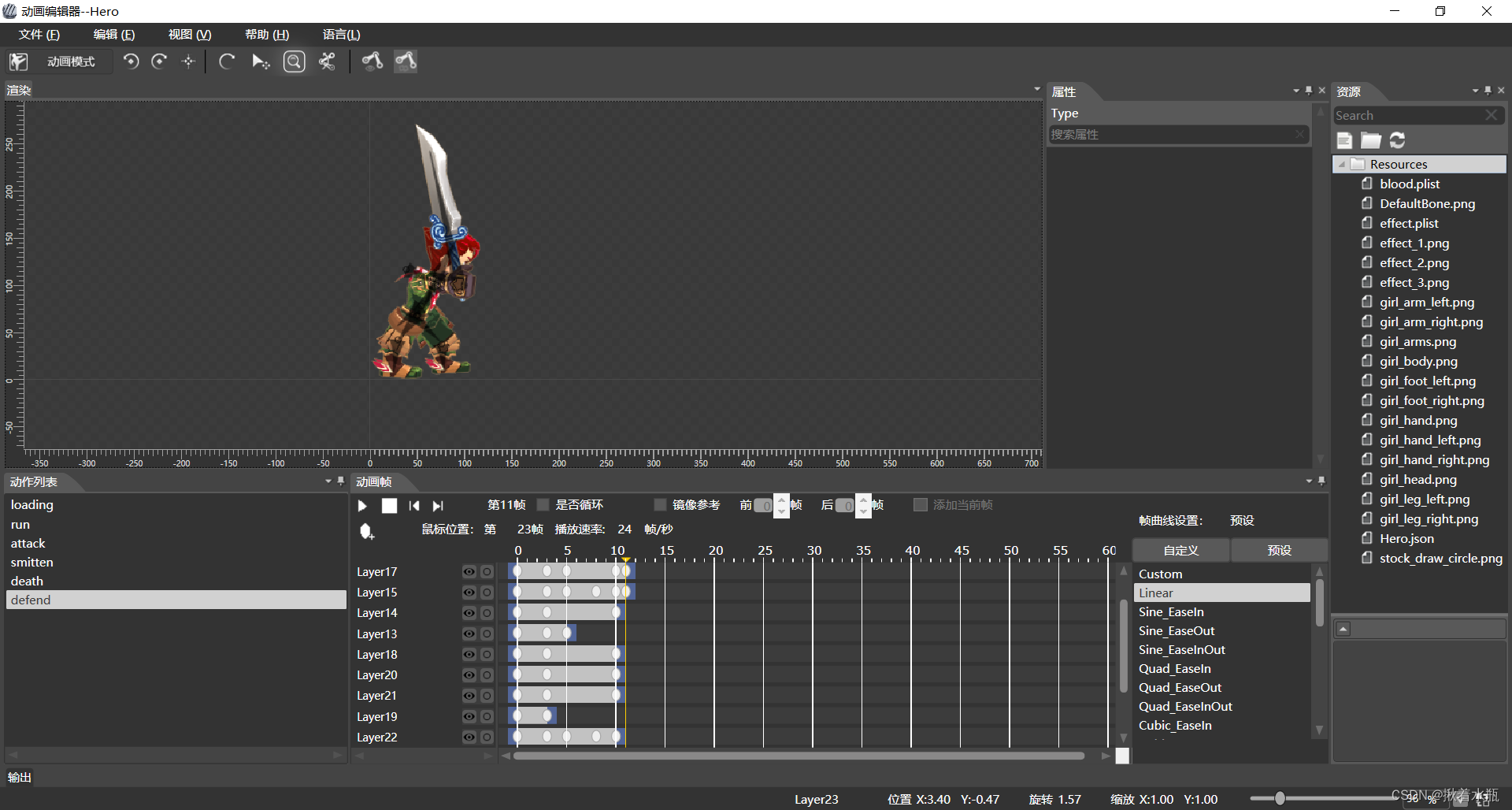

（图3.1 - cocostudio - 动画编辑器窗口）

接着把做好的项目进行导出，导出完毕后，把导出的文件夹拷贝到Resource文件夹下，就能够在项目中使用了。

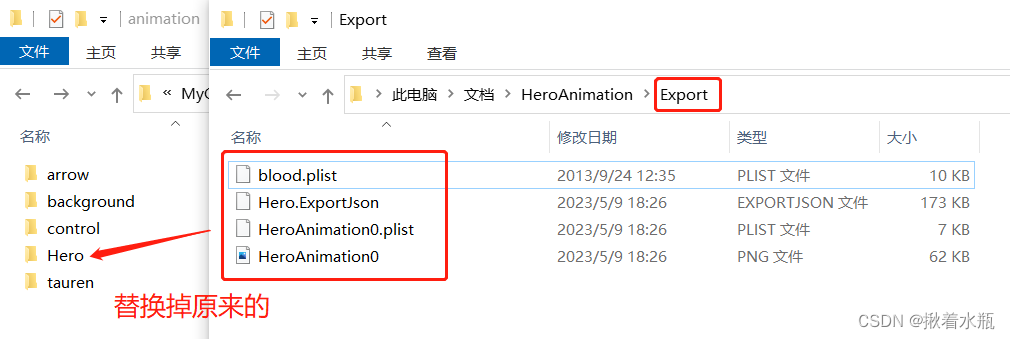

（图3.2 -"Resources "文件夹）

因为接下来要添加防御这个动作，我们先在config_set.h中的枚举类型State中添加防御DEFEND。

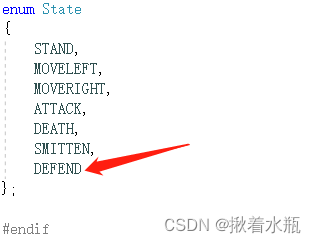

（图3.3 - config_set.h - 枚举类型State）

然后我们在AnimationScene.cpp文件中编写按钮代码，如下图3.3：

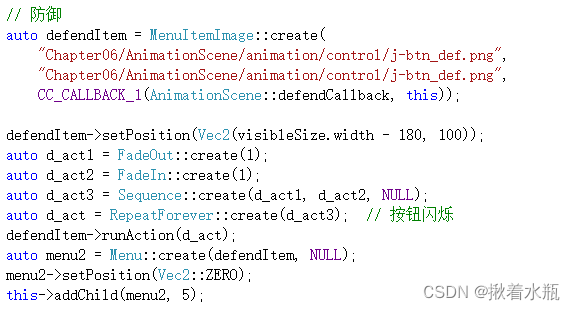

（图3.4 - AnimationScene.cpp - init函数按钮代码）

还要添加对应的按钮回调函数。

（图3.5 - AnimationScene.cpp - defendCallback函数）

这里为了区分攻击按钮和防御按钮，分别使用两张不同的按钮照片。其中，攻击按钮为红色，防御按钮为蓝色，效果如下图3.6：

（图3.6 - 攻击按钮和防御按钮）

最后在游戏中点击防御按钮后，可以看到英雄做出我们设计好的Defend动作，效果如下图：

（图3.7 - 英雄Defend动作）

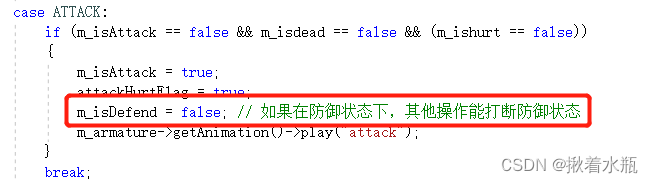

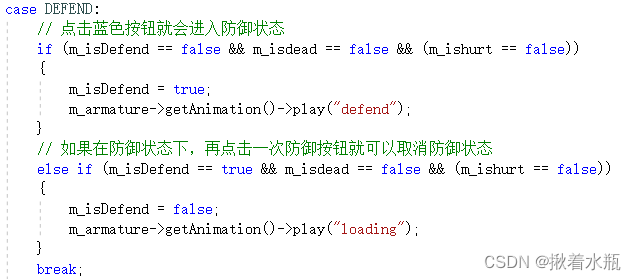

因为目前游戏依然存在BUG，关于防御功能的代码及其相关完善，我将在修改完游戏BUG的后文的第5部分游戏优化升级再详细说明。

4. 修改游戏bug

1) 攻击键BUG

注意到点击攻击按钮的时候，英雄和敌人会有同时响应攻击操作的情况。

通过观察代码发现，在AnimationScene.cpp文件中的攻击按钮回调函数attackCallback中，英雄/敌人会同时响应攻击动作，解决方法就是删除掉敌人对于攻击按钮的响应。

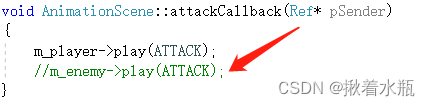

（图4.1 - AnimationScene.cpp - attackCallback函数）

2) 英雄被攻击后不再接受玩家操作指令，smitten动作不执行，attack动作被打断BUG

此BUG为该程序中最主要的BUG，通过观察代码后，以英雄Hero为例，问题主要出现在下面三个地方：

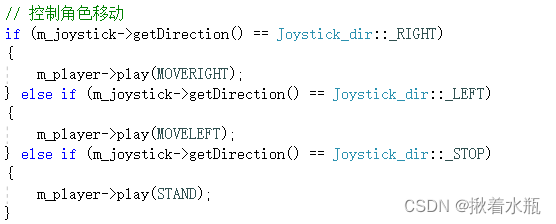

（图4.2 - AnimationScene.cpp - update函数）

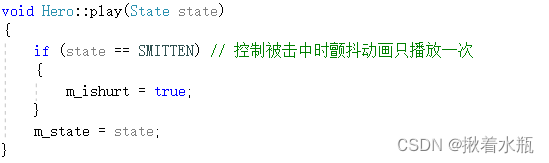

（图4.3 - Hero.cpp - play函数）

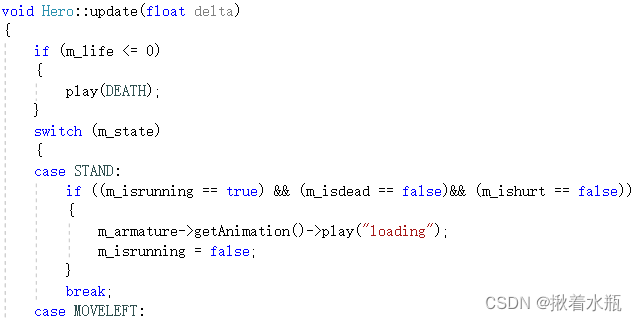

（图4.4 - Hero.cpp - update函数）

以下分析造成BUG的原因。

可见，图4.2根据摇杆的操作情况，调用图4.3的Hero中play函数，而图4.4能检测Hero的状态，执行动作。

因为图4.2在update函数中；图4.3被图4.2调用；图4.4是update函数。所以理论上图4.2、图4.3、图4.4都是一直在运作中的，没有固定的先后顺序。因此，由于不能确定运作顺序（除了图4.3会在图4.2后运行），导致程序容易出错。

以下举一个例子：

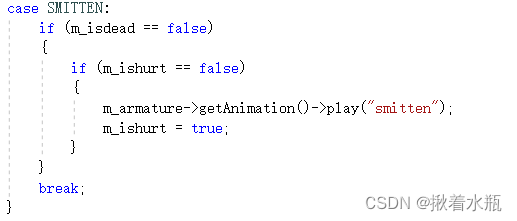

当Hero被攻击，Hero的play函数会被传入枚举类型SMITTEN作为参数，根据play代码可知，此时受伤状态变量m_ishurt会变为true，当前角色状态m_state会被赋值为SMITTEN。

理论上来说，下一步该执行Hero中的update函数，判断并执行SMITTEN动作了才对。然而，这里也有可能在执行Hero的update函数之前，先执行了AnimationScene的update函数。

如果先执行了AnimationScene的update函数，那么图4.2的“控制角色移动”的代码段就先被执行了，如果此时没有动摇杆，那么枚举类型STAND将作为Hero的play函数的参数传进去，之后就会重新赋值给m_state，SMITTEN状态就会被STAND状态给覆盖掉了。

此时，m_state的值为STAND，而m_ishurt的状态依然是true（因为SMITTEN动作没有被执行）。再进入Hero的update函数时，由于m_ishurt也是各个动作是否该执行的判断依据，当m_ishurt == true时，这些动作都不会被执行。

因此，当hero被攻击后，hero的操作都将失效。

根据上面分析，想要解决这个bug必须要保证两个前提：

状态m_state一旦被改变后，只有执行完了该动作（ATTACK和SMITTEN）后，才能再次改变状态m_state。
ATTACK和SMITTEN对应动作在执行中时，一定要运行到最后一帧，不能被打断。

根据以上思路，我们在Hero.h中声明新的布尔类型私有变量isDoingAction，其作用为当m_state被赋值为ATTACK或SMITTEN时，isDoingAction被赋值为true，当其为true时，m_state不能被再改变，只有在ATTACK和SMITTEN动画运行到最后一帧时，isDoingAction变为false，此时m_state允许被赋值。

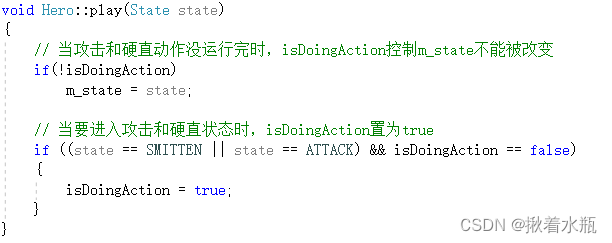

（图4.5 - Hero.cpp - 修改后play函数）

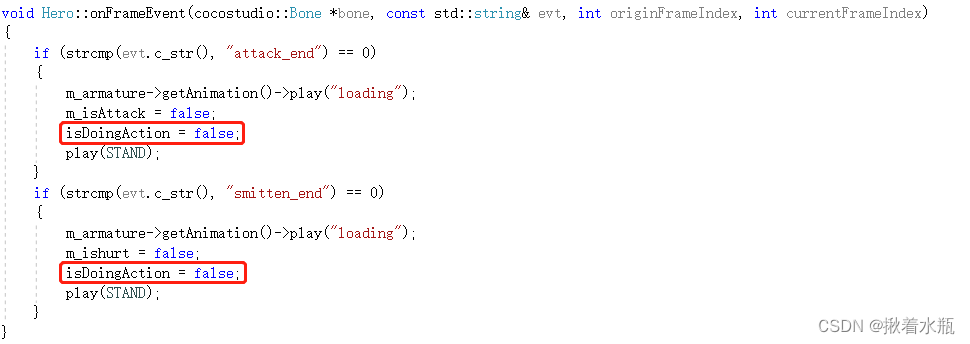

（图4.6 - Hero.cpp - 修改后onFrameEvent函数）

通过观察源代码中attack相关函数，发现Hero中的m_isAttack的作用为判断hero是否“正在攻击”，这里指的是“动作”而不是“状态”。通过这一变量，在动作执行时（动画播放时）才赋值为true，在最后一帧播放完了再赋值为false。把该变量作为动作执行的判断依据，能有效地控制并防止动作的被打断以及持续进行（譬如一直点击攻击键，攻击动作不断被打断并重新执行，只播放前几帧）；

下面模仿m_isAttack变量，把m_ishurt变量的意义从原来的“受伤状态”更改为“受伤动作”。

同时，在监听帧事件的函数中，要在动作执行完后加入play(STAND)的代码，防止其带着原来的m_state先执行Hero的update函数引起奇怪的操作。

（图4.7 - Hero.cpp - 修改后update函数）

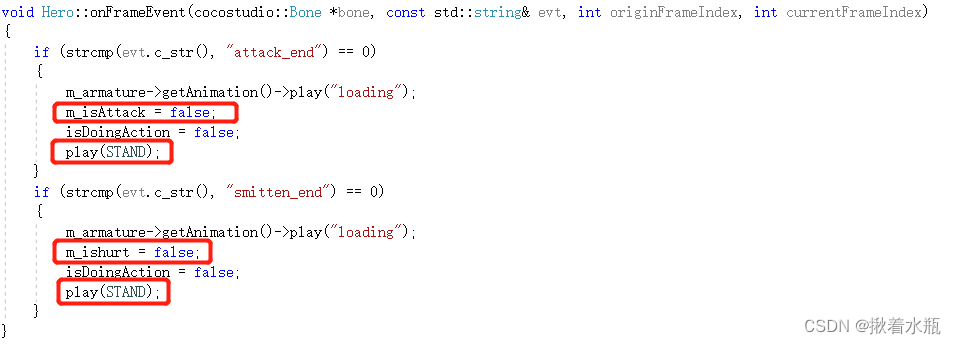

（图4.8 - Hero.cpp - 修改后onFrameEvent函数）

以上内容对于Enemy的代码同理，进行一样的修改即可。

3) 连续不断使用attack BUG

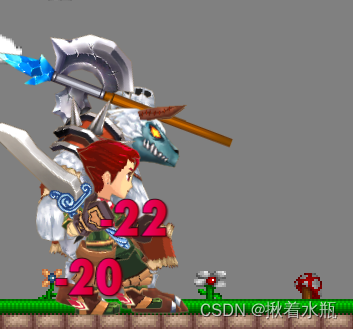

在解决 2) 的BUG后，发现当角色砍中另一角色时，会继续不断使用attack。我们查看碰撞检测文件MyContactListener.cpp，查看其update函数，以Hero攻击Enemy为例：

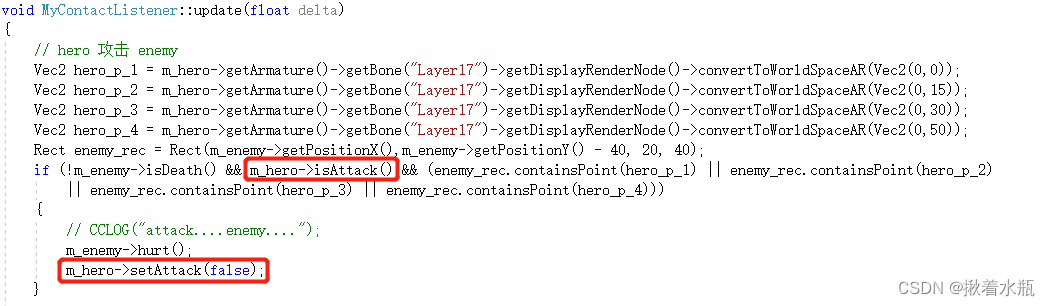

（图4.9 - MyContactListener.cpp - 修改前update函数）

由上面代码可知，当其他条件满足的前提下，Hero的m_isAttack变量为true时，表示此时英雄正在执行攻击动作，if满足条件，执行Enemy的hurt函数，enemy受伤掉血。然后Hero执行setAttack(false)把其m_isAttack置为false。

然而，当m_isAttack置为false后，在Hero中，会把其视为攻击动作已经结束，在m_state还是ATTACK时，会把m_isAttack==false作为再次执行攻击动作的判断依据。而检测碰撞文件的update函数又会很快的被再次执行，m_hero->isAttack()又会被视为true，如此地连续执行，可能会造成角色的连续多次掉血，或者角色一旦攻击到另一角色时，会不断地执行攻击动作。

通过上述分析，我们了解到，解决问题的关键点在于不能在检测碰撞中执行m_hero->setAttack(false)来改变破坏Hero的攻击动作。

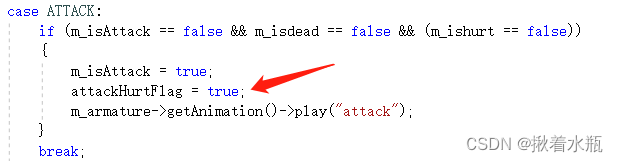

综上，我们保留其思想，但是不改变m_isAttack的值，为角色引入一个新的变量attackHurtFlag，表示被攻击伤到的标志，增加对应的set和get方法。以Hero攻击Enemy为例，关键代码为：

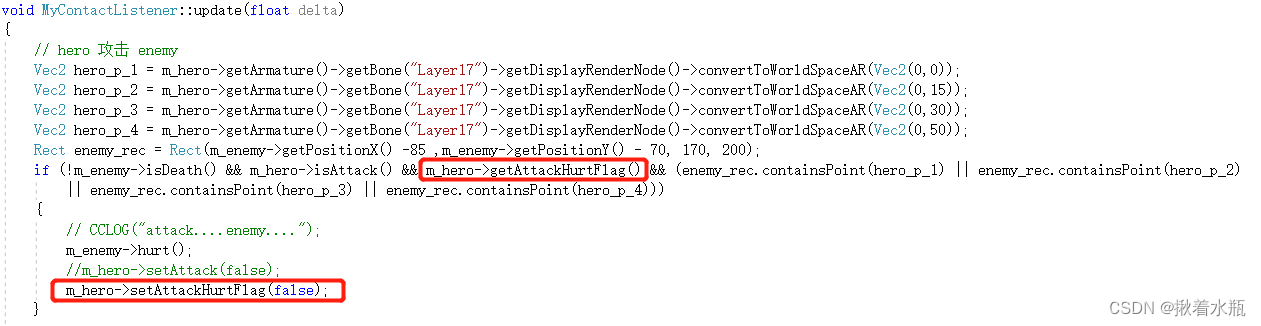

（图4.10 - MyContactListener.cpp - 修改后update函数）

（图4.11 - Enemy.cpp - 修改后update函数）

以上内容对于Enemy攻击Hero的代码同理，进行一样的修改即可。

4) 角色在奇怪的地方被砍中，或砍不到角色BUG

我们观察碰撞检测文件MyContactListener.cpp，查看其update函数中enemy攻击hero部分：

（图4.12 - MyContactListener.cpp - update函数enemy攻击hero部分）

发现其碰撞检测的基本原理为：为enemy的ax层（即enemy的斧子部件）添加2个检测点，再根据hero的位置创建一个矩形。当enemy为攻击状态，并且其斧子的2个检测点在hero的矩形范围内时，即为实现碰撞。

因此，这里该如何创建矩形成为关键。分析Rect方法的参数，其第1个参数为矩形左下角的x坐标，第2个参数为矩形左下角的y坐标，第3个参数为矩形的宽，第4个参数为矩形的高。

结合游戏运行图来分析：

假设在使用cocoStudio Animation时，角色的中心点在身体的中心点，随意创建一个矩形，则有：

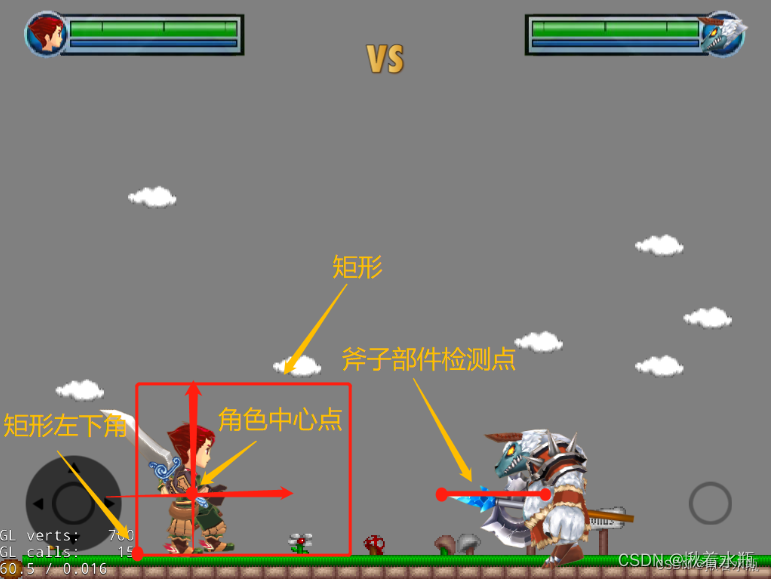

（图4.13 - 游戏运行示意图1）

假设还是同一程序，当hero转身后，其矩形不会根据角色的转身而左右颠倒，如下图所示：

（图4.14 - 游戏运行示意图2）

由上面两张图可知道，创建矩形时，宽（即x轴）的中间位置的x坐标最好落在角色中心点的x坐标上。只有这样，hero无论转身与否，其前后的被攻击的判定范围都是一样的，这样才不会出现奇怪的“有时能砍到，有时又砍不到”的奇怪现象。

最后只要不断调整矩形的宽度即可（即调整第1个参数和第3个参数）。而矩形的高度只要足以涵盖住角色即可（即调整第2个参数和第4个参数）。

最终矩形参数修改为如下图4.15。

（图4.15 - MyContactListener.cpp - update函数创建矩形部分）

5) 敌人大概率向左走，最后会撞左边的墙BUG

通过观察AI文件AIManager的原代码，发现怪物AI仅仅是根据一套固有的动作反复执行而已，关键代码为：

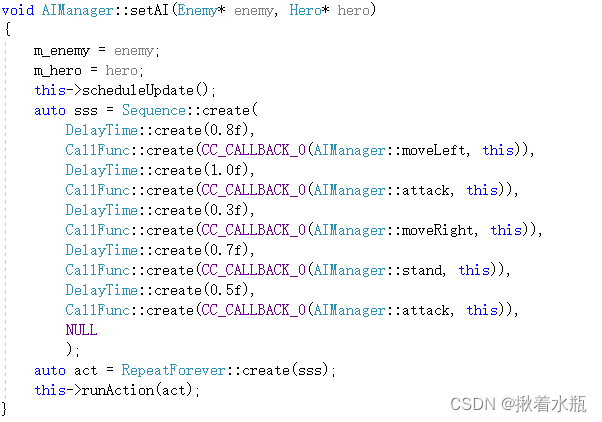

（图4.16 - AIManager.cpp - setAI函数）

分析上面代码，可知这个AI并不智能。并且根据上面的执行结果，可知moveLeft的动作持续最久，因此游戏中的后半段，敌人emeny会一直往左边界“推墙”，moveRight的持续时间太短，因此无法往右半边回来。

因此，重新编写一个AI代码文件，使其能够根据hero的位置，实现自动跟踪，在适宜的位置进行攻击的功能。

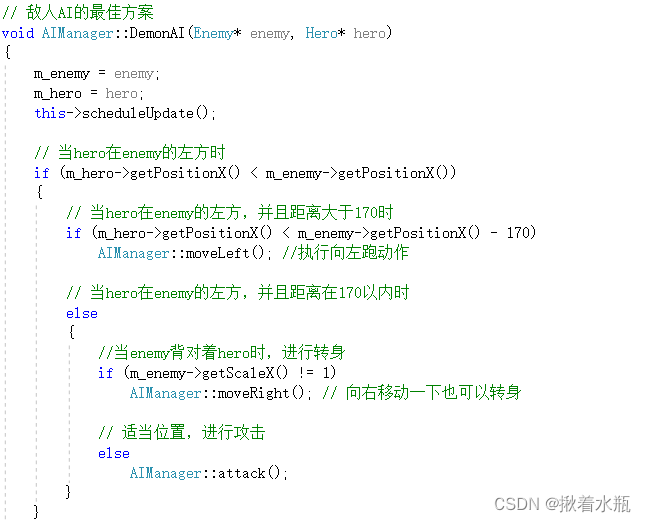

首先是Hero在Enemy的左方的情況。

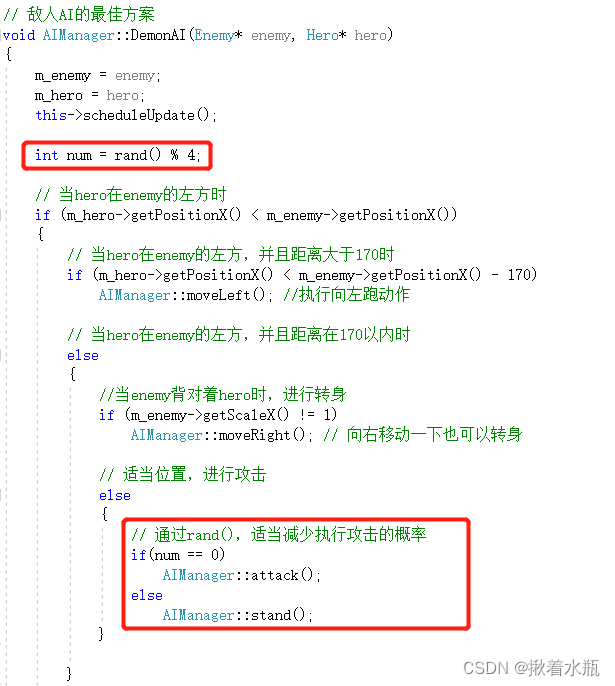

（图4.17 - AIManager.cpp - DemonAI函数1/2）

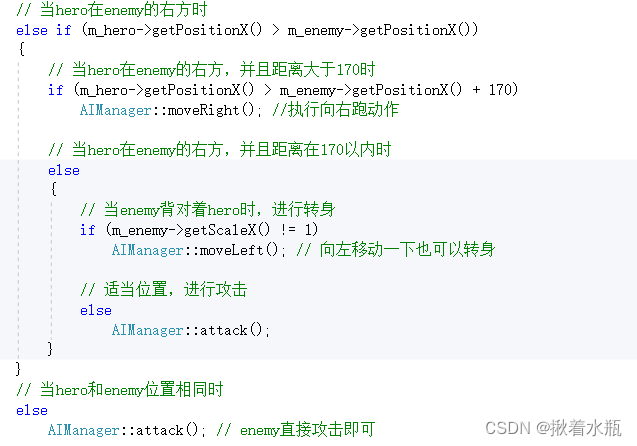

然後是Hero在Enemy的右方以及位置相同的情況。

（图4.18 - AIManager.cpp - DemonAI函数2/2）

由上述得到了敌人AI的最佳方案，但是如果直接把DemonAI函数放到update函数不断调用的话，会发现游戏会变得非常困难，几乎没有赢的可能性。并且，敌人enemy的行动模式不够随机也反而显得不是那么的“智能”。因此，在此基础上减少DemonAI的执行次数，插入随机行动模式，并适当地减少攻击频率，让游戏变得更简单，令AI变得更随机些。

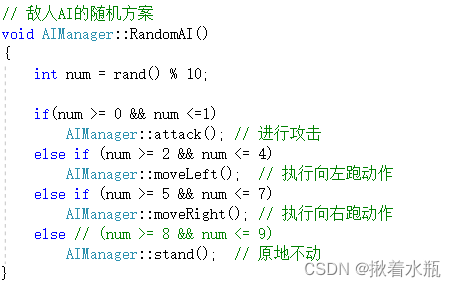

首先我们编写AI的随机方案RandomAI。
