本文将讲解普通电解电容，贴片铝电解电容，贴片钽电解电容，微调电容和可变电容的引脚正负极识别方法。

---

1.普通电解电容

在电容的外壳上标有“--”的为负极，另一极为正极。负极一般颜色为灰白色，正极一端多为黑色。识别方法二：在新买的电容中既在未使用的电容中，两个管脚中长的代表电容的正极，短的代表电容的负极。识别的方法见图1中的箭头指示所示。

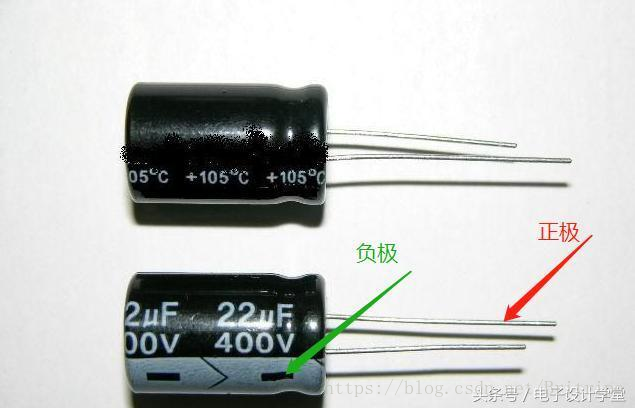

                                                                     图 1 普通电解电容的正负极识别



2.贴片铝电解电容

将两个电容放在一起说的目的就是为了区分两种电容的正负极差异，铝电解电容在外形上是个圆柱形，其正负极的识别通过电容的顶部有个黑色的标识来识别，有黑色的部分是负极，另一极是正极。另一极是负极。或者是讲：有一端是不规则的是正极，另一端是负极。

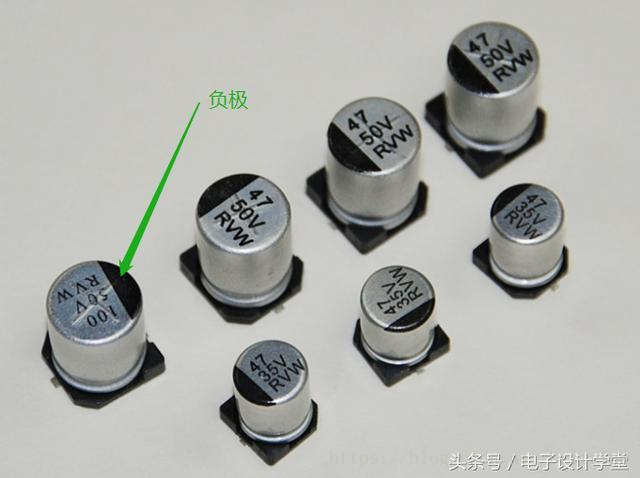

                                                  图 2贴片铝电解电容正负极识别识别

3.贴片钽电解电容的识别方法

钽电解电容的外形上是个长方体，带有条纹的一极是正极（切记）！这个看起来比较反常，记住就好啦。

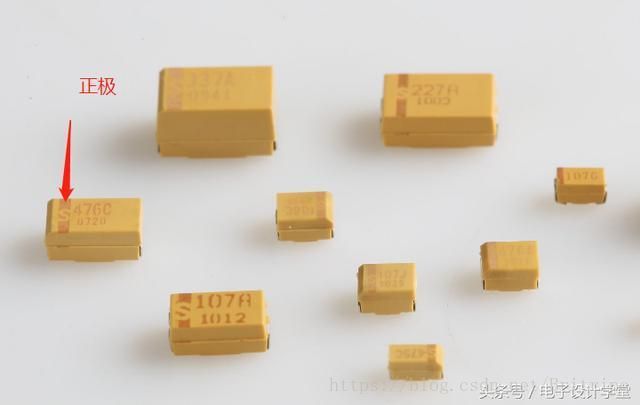

                                                        图 3 贴片钽电解电容正负极识别

4.微调电容和可变电容的正负极识别

识别微调电容（就是那种通过螺丝刀进行细微调节的电容），这种微调电容一般对电容的正负极要求不是非常的严格，但是为了防止调节电容的过程对电路板系统的影响通常将动片定义为负极连接电路板的地，另一极为正极。可变电容的正负极识别和微调电容相同，不过可变电容的动定引脚比较好判别。一般对于单联可变电容来说，在两端的引脚为定，一般连接正极，中间的引脚为动，连接电路的负极。

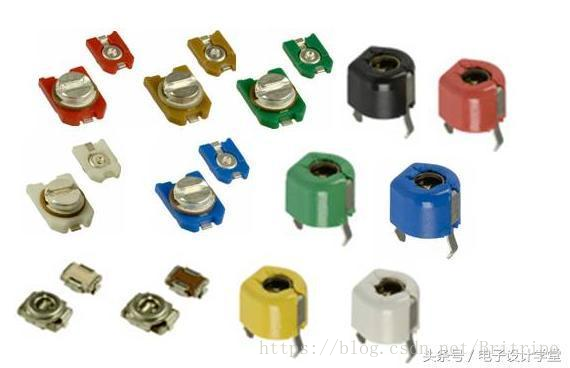

                                                                                            图4 微调电容

---
