1D LUT

LUT 是什么

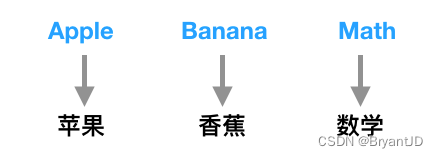

LUT是Lookup Table的简称，Look-up Table的意思是查找表，LUT 的根本作用就是查找。举个例子，当遇到不认识的单词的时候，大家都会翻字典。字典就是一个巨大的查找表：

因此查找的本质含义就是：给定一个输入的值，返回给你一个对应的输出值。

1D LUT

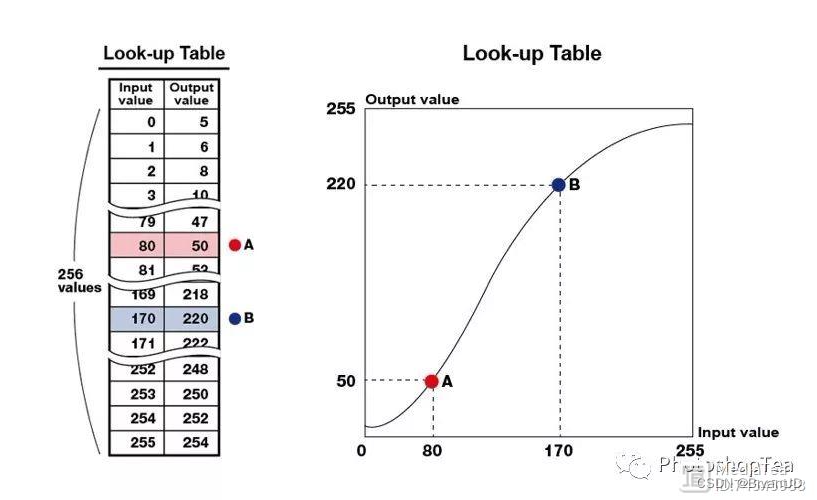

1D LUT 的本质就是一维空间内的查找表。从本质上可以将LUT视为一个函数，每个输入值经过 LUT 的“重新定位”之后，就能得到一个新的输出值， 呈现的是一一对应的关系。

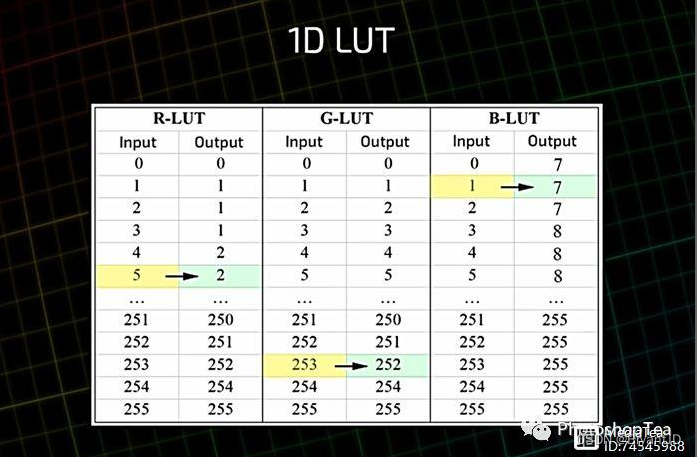

在RGB图像中，不同颜色通道分量对应着不同的表，其中1D LUT的输入与输出关系如以下公式：
$$\begin{gathered} R_{out}=LUT(R_{in}) \\ {G}_{out}=LUT(G_{in}) \\ {B}_{out}=LUT(B_{in}) \end{gathered}$$

1D LUT输出的三个色彩分量仅与自身分量的输入有关，而与另外两个分量的输入无关，这种分量之间一一对应的关系就是1D LUT。对于$10$比特系统来说，一个1D LUT包含$1024\times 3$个$10$比特数据，总的数据量为$1024\times 3\times 10=30K(bit)$，可见一个1D LUT的文件量是相当小的。因此1D LUT具有数据量小、查找速度快的特点。

但是这种相对简单的映射管家就意味着1D LUT只能控制gamma值、RGB平衡（灰阶）和白场（white point)。

1D LUT在图像中的应用

1D LUT 非常适合设置对比度和控制图像的gamma值。

亮度

亮度是指画面的明亮程度；亮度的调整其实调整的就是每个像素的大小，像素值越大，越接近白色，就越亮，像素值越小，越接近黑色图像就越黑。所以调整亮度其实就是给改变原有的像素值，如果相对于原有像素值变大了，就是调亮，相对于原有像素值变小了，就是调暗。所以有两种方法调整图像的亮度，一种是直接在原有像素的基础上加减一个值，另外一种是在原有像素的基础上乘以一个值。
$$f(x)=f(x)\pm \beta$$

对比度

对比度我们常常听到，从对比二字来看，我们可以理解为两个像素差距大不大，对比起来差距明显不明显。对比度越高，那两个像素的差距越大。其实就是色彩空间中能够表示的范围，范围越广，对比越强烈，对比度越大，同样的，展现出的图像的效果也就越好。如果我们拍景色，在一个伸手不见五指的黑夜去拍，还不开闪光灯，拍出一个近乎纯黑的景色，但如果是白天，晴空万里，阳光明媚，我们再去拍摄，景物分明，而且非常迷人。这就是对比度小和对比度大的区别。

对比度调整的是像素区别，一般来说，图像中相邻位置的像素差别较小，我们想增强对比度，那就需要将差别按倍数扩大，要降低对比度，就要按比例缩小。所以调整对比度就是给像素值添加一个倍数，倍数大于1，就是增强对比度，倍数小于1，就是减少对比度。公式表示如下：
$$f(x)=\alpha f(x)$$
可以同时调整亮度和对比度，公式如下：
$$f(x)=\alpha f(x)+\beta$$

Gamma 校正的LUT实现

伽马校正数学公式很简单：
$$V_{out}=(\frac{V_{in}}{255}{)}^{\gamma }\times 255$$
$V_{in}$表示的是输入图像，$V_{out}$表示输出图像，$\gamma$和$A$是参数，我们可以通过调整不同的$\gamma$得到不同的结果。

gamma 校正的公式涉及到指数运算，在实际应用中效率太低，需要优化； 可以使用查找表(LUT)法，输入的像素值的范围是有限的 一般为[0，255], 在 gamma 值 已知的情况下 ，0 ～ 255 之间的任一整数 , 经过归一 化、预补偿、反归一化操作后 , 所对应的结果是唯一的 , 并且也落在 0 ～ 255 这个范围内； 如果可以预先建立一张表，使得每个输入的像素值都有唯一的gamma 校正后输出像素值对应，就可以大大降低运算量；
