[转子动力学]-转子动力学有限元仿真与冲击试验
1.转子有限元仿真—以XLRotor为例

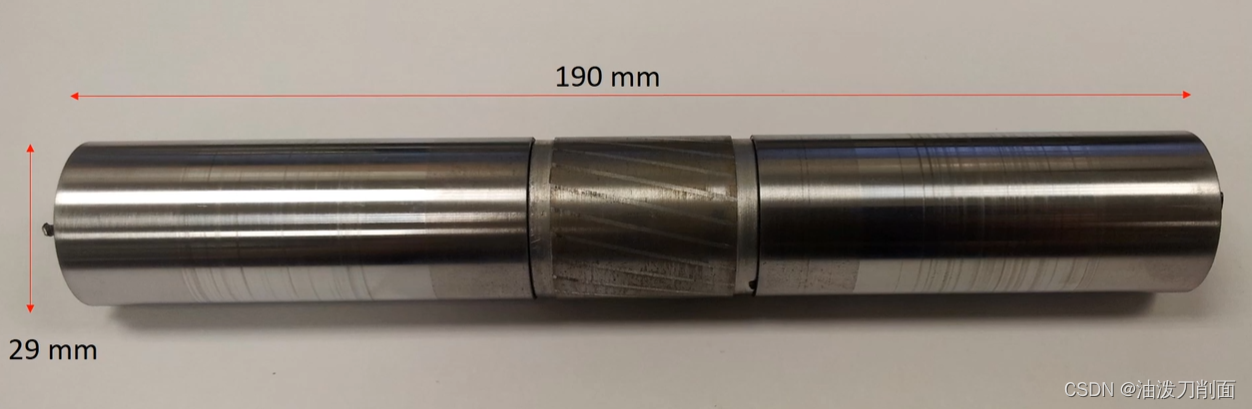

1.创建转子几何尺寸
直径29mm,长度190mm。
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/6619171933544bc1865bd0acdb0e3830.png#pic_center)

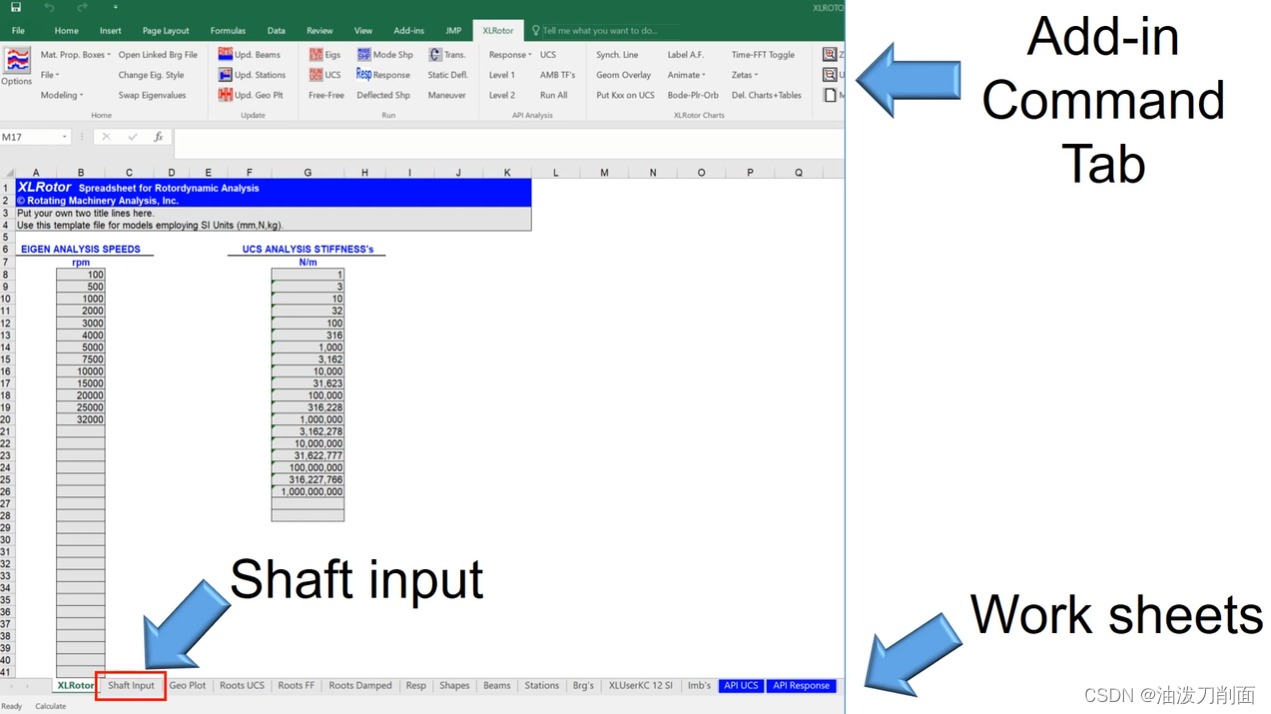

2.软件界面
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/2542181e7c13465eac1425c0cff4ece9.png#pic_center)

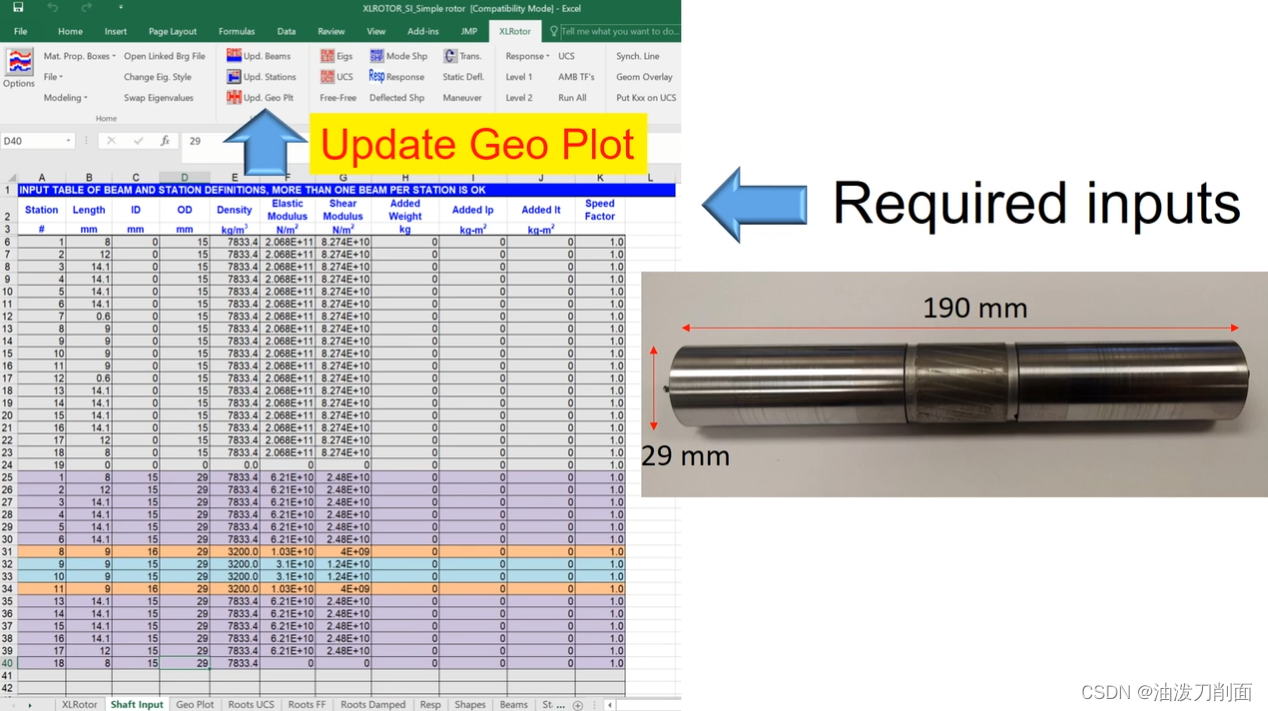

3.输入几何参数与材料数据,并获得输出;
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/be611dba206b4315aa91dce0cc9b66d3.png#pic_center)
4.软件仿真结果
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/5c6c624c1e9149939086f6b5568a2318.png#pic_center)
5.对于软件仿真结果,可以通过以下方式进行验证:
- 检查转子的几何尺寸;
- 检查转子的重量;
- 检查转子的极惯性矩;

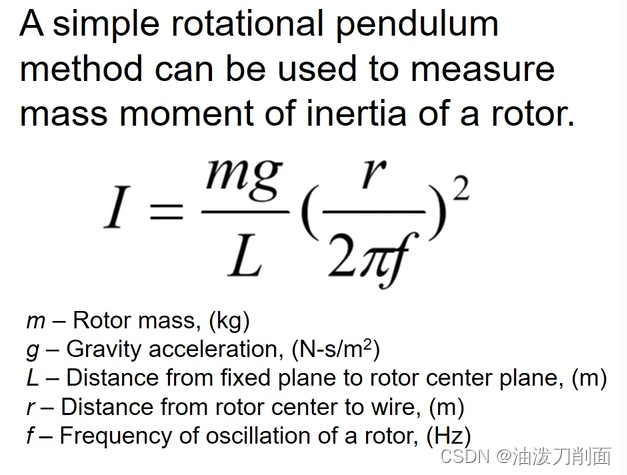

以下是计算转子惯性矩的一种简便公式;
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/05820ae080e94b049188f0aaa4a4191b.png#pic_center)
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/529bfbd7458e42be938742231c970615.png#pic_center)
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/b1d42595a1e14f5c9e949e9bac99a441.png#pic_center)
2.冲击试验
试验所需设备包括轴径向加速度传感器、动态信号分析器、电源、转子及其悬挂线缆;连接完成后敲击转子。
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/02201ad0c3d6403682102a1b054dbbad.png#pic_center)
以下为振动试验测量结果:
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/eef38bd9f32b471085baa9f7af54d82c.png#pic_center)
