[流体力学]—伯努利方程及其应用

伯努利方程及其应用

1.伯努利方程

1.1 伯努利方程推导

由动量方程（流体的表面力加质量力即为流体的动量变化量）：
$$F_{fz}+F_{sz}=q_m(v_{2z}-v_{1z})$$

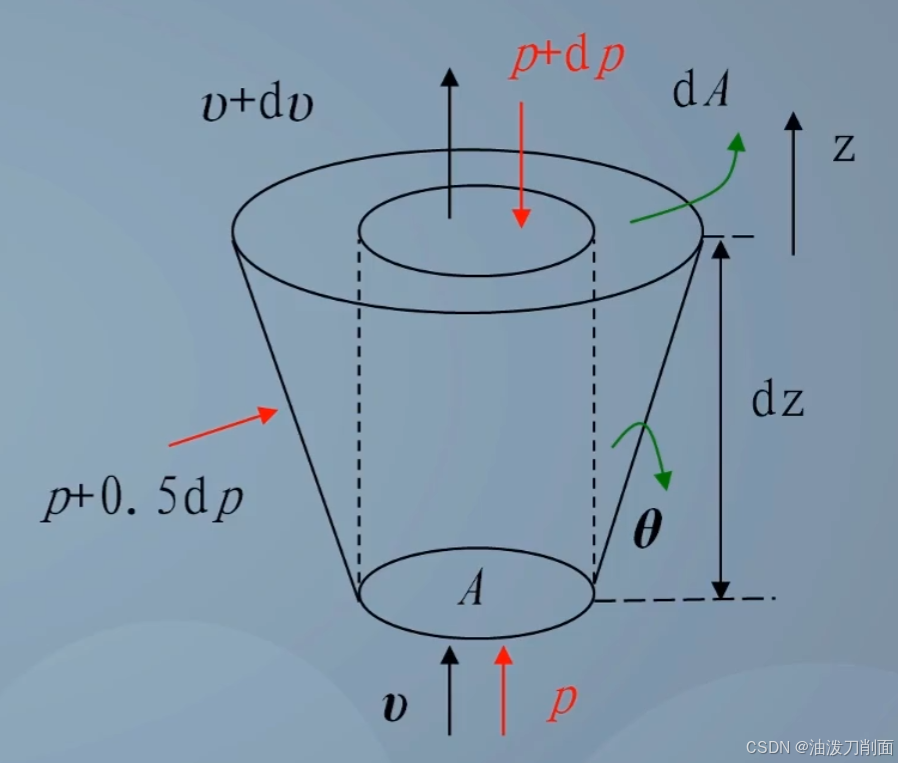

理想定常流动中取一微元流管，如下图所示：

对z方向列动量方程：
$$pA-(p+dp)(A+dA)+(p+0.5p)dA-\frac{1}{2}\rho g(2A+dA)dz=\rho vA(v+dv-v)$$
略去高阶小项：
$$\rho vdv+\rho gdz+dp=0$$
即：
$$dp=-\rho vdv-\rho gdz$$
适用条件：重力场、理想、定常、沿同一流线。

1.2 伯努利方程不同形式

广义伯努利方程：
$$\frac{v^2}{2}+gz+\int \frac{dp}{\rho }=C$$
对于不可压流体：
$$\begin{gathered} \rho =C \\ \frac{v^2}{2}+gz+\frac{p}{\rho }=C \\ \frac{v^2}{2g}+z+\frac{p}{\rho g}=H \end{gathered}$$
适用条件：重力场、理想、定常、沿同一流线。

1.3 伯努利方程的意义

• 物理意义：

  在适用条件下，流体的动能、位势能和压强势能可以相互转变，三者之和保持不变。

$$\begin{gathered} \frac{v^2}{2}+gz+\frac{p}{\rho }=C \\ \frac{v^2}{2}:单位质量流体的动能。gz：位势能。\frac{p}{\rho }：压强势能(流体因压强而具有做功的能力)。C：机械能。 \end{gathered}$$

• 几何意义：

速度水头+位置水头+压强水头=总水头。

总水头线为一平行于基准线的水平线。

水头：单位质量流体具有的能量。
$$\begin{gathered} \frac{v^2}{2g}+z+\frac{p}{\rho g}=H \\ \frac{v^2}{2g}:速度水头。z:位置水头。\frac{p}{\rho g}：压强水头。H：总水头。 \end{gathered}$$

2.工程应用

• 皮托管测流速

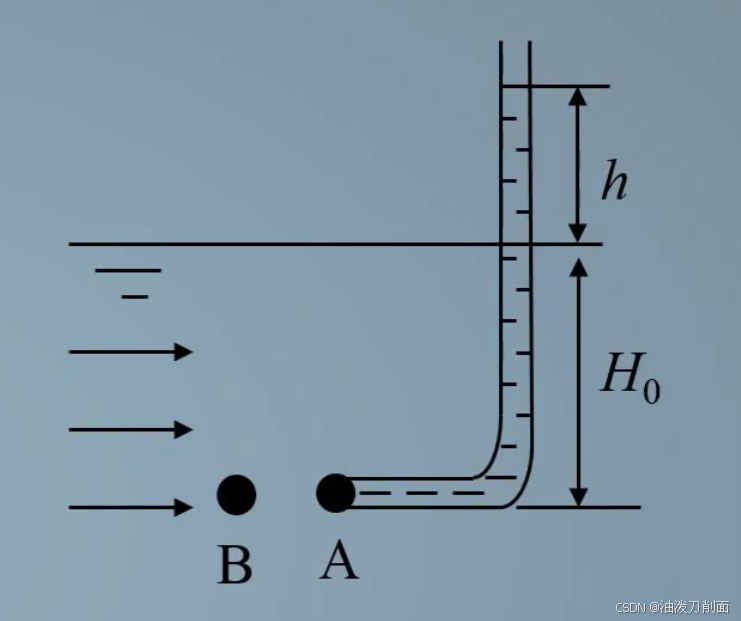

已知有如下弯管：

已知：
$$\begin{gathered} v_A=0（A：驻点） \\ 滞止压强：p_A=p_a+\rho g(H_0+h) \\ B点：p_B=p_a+\rho g{H}_0 \end{gathered}$$
对A、B两点列伯努利方程：
$$\frac{v_B^2}{2g}+z_B+\frac{p_B}{\rho g}=\frac{v_A^2}{2g}+z_A+\frac{p_A}{\rho g}$$
即：
$$\frac{\rho v_B^2}{2g}+p_B=p_A$$
vb为：
$$v_B=\sqrt{\frac{2(p_A-p_B)}{\rho }}=\sqrt{2gh}$$
将pa和pb作为总压和静压，可得：
$$\begin{gathered} p_0=p+\frac{1}{2}\rho v^2 \\ {p}_0:总压。p:静压。\frac{1}{2}\rho v^2:动压。 \end{gathered}$$
可获得转速为：
$$v=\sqrt{\frac{2(p_0-p)}{\rho }}$$

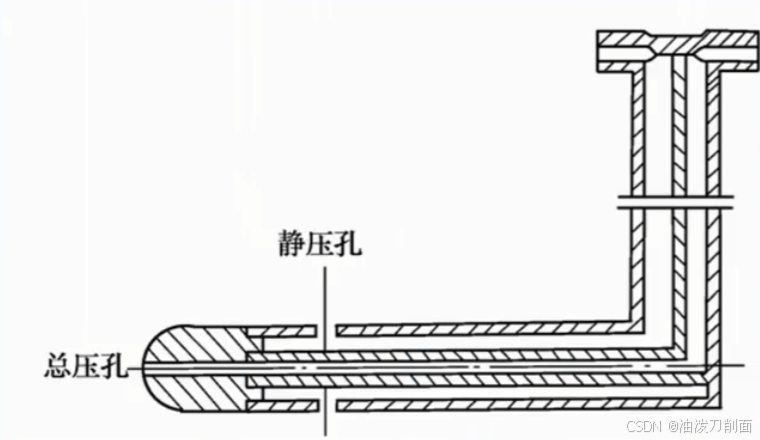

可得皮托-静压管：
