西瓜视频稳定性治理体系建设二：Raphael 原理及实践

摘要

Raphael [1]是西瓜视频基础技术团队开发的一款 native 内存泄漏检测工具，广泛用于字节跳动旗下各大 App 的 native 内存泄漏治理，收益显著。工具现已开源，本文将通过原理、方案和实践来剖析 Raphael 的相关细节。

背景

Android 平台上的内存问题一直是性能优化和稳定性治理的焦点和痛点，Java 堆内存因为有比较成熟的工具和方法论，加上 hprof 快照作为补充，定位和治理都很方便。而 native 内存问题一直缺乏稳定、高效的工具，仅有的 malloc debug [6]不仅性能和稳定性难以满足需要，还存在 Android 版本兼容的问题。

现状

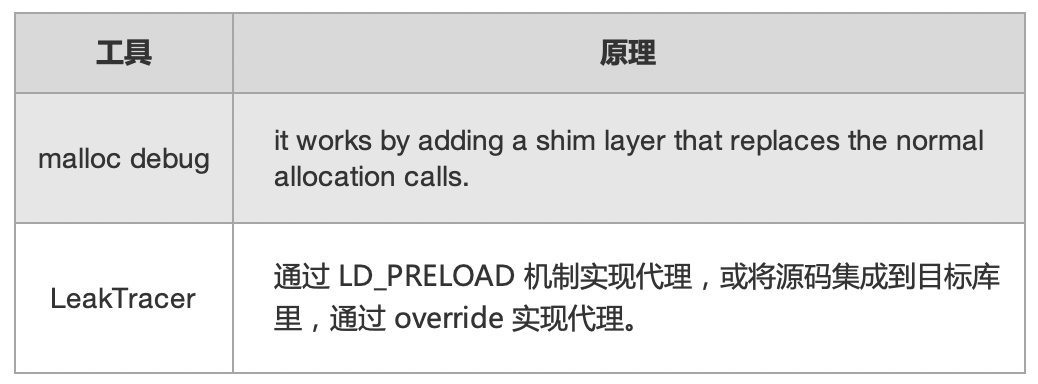

事实上，native 内存泄漏治理一直不乏优秀的工具，已知的可用于调查 native 内存泄漏问题的工具主要有：LeakTracer、MTrace、MemWatch、Valgrind-memcheck、TCMalloc、LeakSanitizer 等。但由于 Android 平台的特殊性，这些工具要么不兼容，要么接入成本过高，很难在 Android 平台上落地。这些工具的原理基本都是：先代理内存分配/释放相关的函数（如：malloc/calloc/realloc/memalign/free），再通过 unwind 回溯调用堆栈，最后借助缓存管理过滤出未释放的内存分配记录。因此，这些工具的主要差异也就体现在代理实现、栈回溯和缓存管理三个方面。根据这些工具代理实现的差异，大致可以分为 hook 和 LD_PRELOAD 两大类，典型的如 malloc debug [5] 和 LeakTracer。

malloc debug

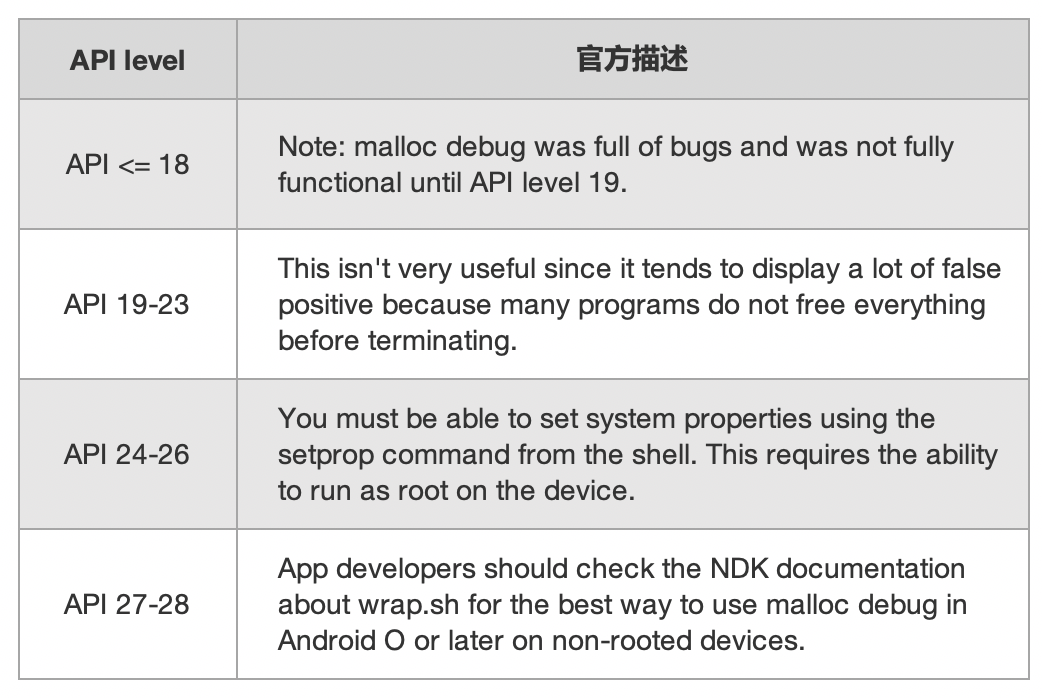

malloc debug 是 Android 系统自带的内存调试工具（官方 Native 内存调试 有相关介绍 ） ，虽然没有额外的接入代码，但开启方式和核心功能等都受 Android 版本限制。

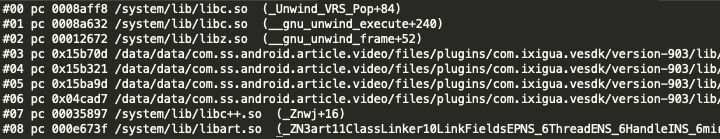

我们在线下尝试使用 malloc debug 监控西瓜视频 App（配置 wrap.sh）时发现，正常启动时间小于 1s 的机型（Pixel 2 & Android 10），其冷启动时间被拉长到了 11s+。而且在正常使用过程中滑动时的卡顿感非常明显，页面切换时耗时难以接受，监控过程中应用的使用体验极差。不仅如此，西瓜视频在 malloc debug 监控过程中还会遇到必现的栈回溯 crash（堆栈如下，《libunwind llvm 编年史》[8] 有相关分析）。

LeakTracer

LeakTracer 是另一个比较知名的内存泄漏监控工具，其原理是：通过 LD_PRELOAD 机制抢先加载一个定义了 malloc/calloc/realloc/memalign/free 等同名函数的代理库，这样就全局代理了应用层内存的分配和释放，通过 unwind 回溯调用栈并过滤出疑似的内存泄漏信息。Android 平台上的 LD_PRELOAD 是被严格限制的，因为其没有独立的 unwind 实现，依赖系统的 unwind 能力，也会遇到 malloc debug 遇到的栈帧兼容问题；如果把 LeakTracer 集成到目标 so 里通过 override 方式实现代理，只能拦截到本 so 里显式的内存分配/释放，无法拦截到其他 so 和跨 so 调用的内存分配/释放。通过 native 插桩的方式也是如此，只能监控局部单纯的内存泄漏，无法全局监控内存使用。

综合以上分析和接入体验，我们不难发现，这些内存泄漏监控工具在 Android 平台上实际接入时基本都存在以下三个比较典型的问题：

• 流程繁琐：需要配置 wrap.sh/root permission/setprop 等，受 Android 版本限制

• 兼容问题：unwind 库存在严重的兼容性问题，libunwind_llvm 无法正确回溯 GNU 编译的栈帧

• 性能问题：官方的 malloc debug 性能数据是损失 10 倍以上，实测西瓜开启后在中高端机上不可用

我们的需求

西瓜视频 App 是一个汇集了视频播放、特效拍摄、视频剪辑辑、P2P 加速等 native 代码非常多的中大型应用，每个 native 代码相关的模块背后都有一个专业团队在高速迭代，加上日人均使用时长超过 100 分钟的影响，西瓜视频 App 的 native 内存问题治理难度非常大。事实上，单纯的内存泄漏问题相对较少，更多的是因为业务逻辑不合理带来的内存使用问题，需要工具渗透到 App 运行的过程中进行监控，无形中提高了对工具性能和稳定性的要求。

线上 native 内存问题基本都是以虚拟内存触顶的形式暴露出来的。在西瓜视频 App 里，虚拟内存的消耗除了上述几大模块外，还有其他几个消耗大户，如线程、webview、Flutter、硬件加速、显存等。事实上，malloc/calloc/realloc/memalign 等相对于 mmap/mmap64 直接分配出的内存在整个虚拟内存空间中通常占比比较小。因为内存问题通常以虚拟内存耗尽的形式表现出来，只有尽可能多的收集各种内存消耗来无限逼近虚拟内存上限，才能准确找出虚拟内存耗尽的原因。因此，像 malloc debug 这样只监控 malloc/calloc/realloc/memalign/free 等根本无法满足内存治理需要，覆盖 mmap/mmap64/munmap 等尽可能多的内存分配形式是监控工具必须要做的。

综合上面的分析可以得出，西瓜视频 App 乃至整个字节跳动旗下其他 App， 对于一个通用的 native 内存泄漏监控工具的诉求主要有以下几个方面：

• 接入层面：不依赖 Android 版本，无需 root，对业务渗透尽可能低

• 稳定性：不存在影响业务的稳定性问题，
