前言

目前，安卓端对于包体积的优化方案已经多如过江之鲫，我们系列的上一篇文章介绍了 Class 字节码的优化，本期我们将关注点聚焦到资源文件上，从资源二进制文件的全新角度，拓展出包体积优化的新思路。

在资源文件优化方面，通常的优化手段多集中在图片/文件压缩、资源文件名称混淆、离线下载资源文件等方面，而我们的新思路基于对于常规思路的深度分析及思考。

一开始，我们是从资源文件名称混淆入手优化，业界对于资源文件名称混淆方案，最为熟知的开源项目当属 AndResGuard，该项目优化目标为资源文件目录 res 内的文件，其优化点如下：

对重复的资源文件，以计算 md5 值的方式来判断是否重复并只保留一份；

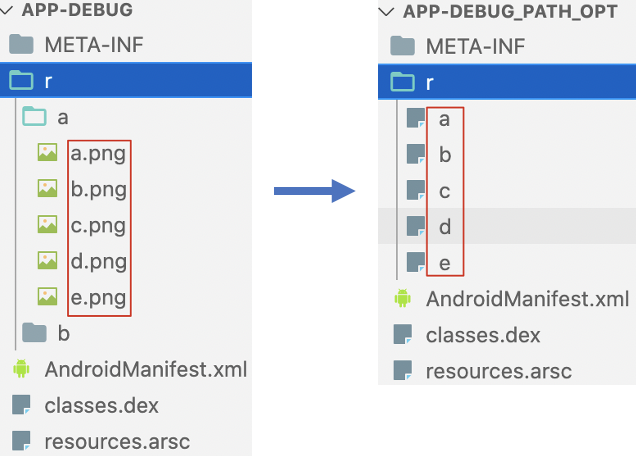

对资源文件名称进行缩短，即名称混淆；
对 APK 中的内容采取 7zip 压缩优化；

按照此项目进行优化，总体收益可以达到非常可观的 MB 级别。但完成此项目的优化后，资源文件的进一步优化便达到瓶颈。

为了在此基础上更好的实现优化资源大小，我们需要了解资源文件目录 res 所包含的文件类型及其大小的分布情况。以抖音为例，下表是对其包含的子文件夹名称、文件数量、将文件夹 zip 压缩后大小的梳理，以文件数量降序排序：

子文件夹名称	文件数量	文件夹zip压缩后大小
drawable-xxhdpi-v4	6054	19.5MB
layout	5970	12.2MB
drawable	4388	4.6MB
layout-v17	2985	8.5MB
drawable-night-xxhdpi-v8	994	...
drawable-xhdpi-v4	431	...
anim	382	...
color	152	...

从上表，可以看到：

drawable-xxhdpi-v4 目录下文件数量最多有 6000+，压缩后文件大小约为 19.5MB。
drawable 目录下文件数量排第三，有 4388 个，压缩后 4.6MB，同时包含图片和.xml 文件。
文件数量排第二和第四的都是 layout 目录下的布局文件，分别有 5970，2985 个，其文件夹压缩后大小分别为 12.2MB，8.5MB。布局文件总数近 9K，文件大小约 20.7MB

可见，layout 目录下的布局文件大小已经和图片文件不相上下。而这部分如此大的文件，除了有文件名称的混淆优化之外，是否还有其他优化方式？或者其文件名称混淆是否彻底？

此外，APK 解压后的 resources.arsc 文件有 7.3MB 之大。其中包含了 app 所有资源文件名称和资源字符串值，其中是否也存在冗余字符串？

对于 layout 布局文件，从近万份之多的文件数量及 20+MB 的文件体积来看，即存在值得探究的必要。我们通过对资源文件的二进制文件格式的解析，并从文件内容被使用的角度分析，发现存在可以删除的冗余内容。在反复尝试并解决了各种稳定性和打包兼容问题后，最终研发出了一套针对 Android ARSC/XML 文件格式的包体积优化方案，目前已经落地抖音，实现 2MB 以上的收益。

接下来，本文将深入讲解该方案的实现细节。
