RK356x MIPI屏触摸调试

1、前言

本文主要记录MIPI屏触摸调试。

2、环境介绍

硬件：野火鲁班猫1开发板（RK3566）、野火5.5寸MIPI屏

软件：原厂RK3566 SDK

3、修改设备树

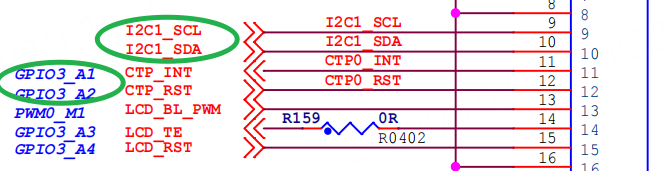

触摸芯片是gt911，用的是I2C1，关键原理图如下：

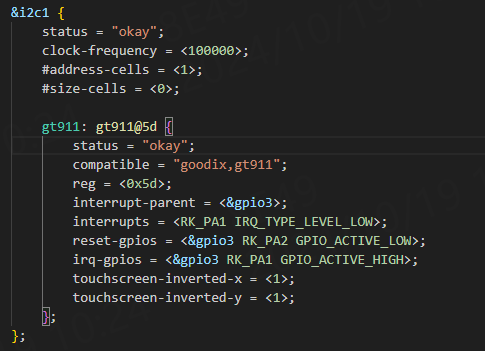

修改设备树节点，在i2c1下添加gt911节点：

gt911: gt911@5d {
    status = "okay";
    compatible = "goodix,gt911";
    reg = <0x5d>;
    interrupt-parent = <&gpio3>;
    interrupts = <RK_PA1 IRQ_TYPE_LEVEL_LOW>;
    reset-gpios = <&gpio3 RK_PA2 GPIO_ACTIVE_LOW>;
    irq-gpios = <&gpio3 RK_PA1 GPIO_ACTIVE_HIGH>;
    touchscreen-inverted-x = <1>;
    touchscreen-inverted-y = <1>;
};

4、内核开启Goodix驱动支持

Device Drivers --->
    Input device support --->
        Generic input layer (needed for keyboard, mouse, ...) --->
            Touchscreens --->
                <*> Goodix I2C touchscreen

5、测试

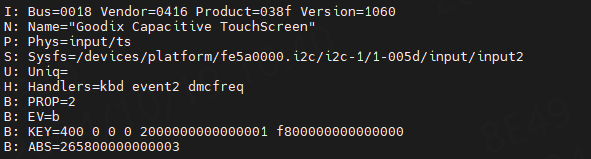

查看输入节点：

cat /proc/bus/input/devices

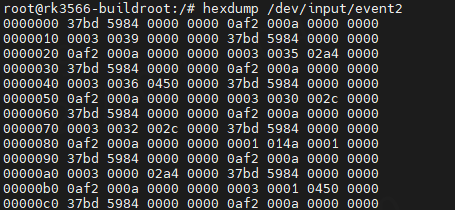

查看触摸原始输入数据：

hexdump /dev/input/event2

至此，触摸调试结束。
