本文详细记录在基于RK356x-SDK最小系统上，配置mipi接口的触摸屏，调试直到完全正常显示的过程，让和我一样的新手无压力搞定mipi显示屏在RK356x芯片上的应用。

如何配置最小系统，请看：RK356x-5: 最小系统配置和运行

mipi触摸屏配置，分两部分，一部分是显示屏，一部分是触摸板。

注意，本文配置涉及到两个设备树文件，是在《RK356x-SDK开发入门》中自定义的：rk3566-test.dtsi和rk3566-test-base.dtsi

链接：RK356x-4. RK356x-SDK开发入门

一、显示屏部分

1. 打开dsi节点

2.打开VOP(视频输出处理器)节点

3.打开多媒体处理器（Multi-Media Processor）相关单元节点

一、显示屏部分

RK356x-SDK自带了mipi驱动，在kernel/drivers/gpu/drm/panel/下，因此只需要正确配置了各节点，即可点亮mipi屏

1. 打开dsi节点

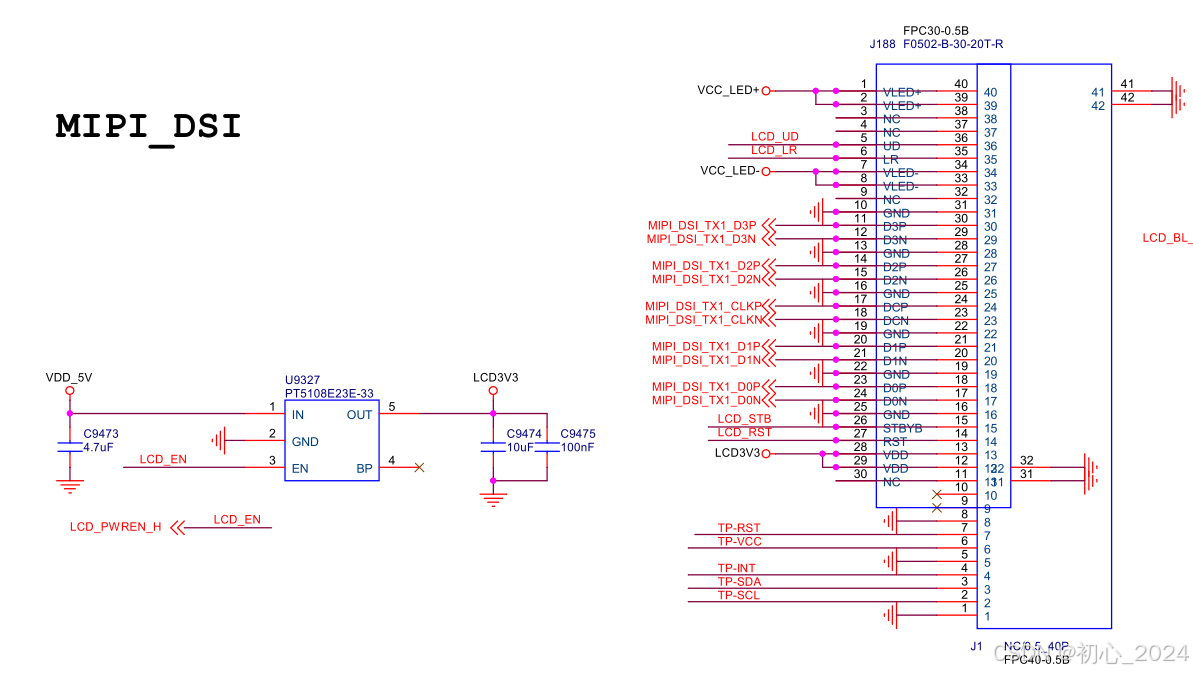

查看主板的原理图，mipi显示屏接口接在芯片的哪个dsi口上，我的原理图是这样的：

显示屏的接口引脚名就可以判断得出，它接在DSI1上面。因此，在rk3566-test-base.dtsi中，找到dsi1节点打开（注：下文说的打开即：将状态的disabled变成okay）它，同时打开子节点dsi1_panel：

在rk3566-test.dtsi中删除dsi1节点，因为这里会重新关闭上面打开的节点，同时打开&route_dsi1，以显示开机logo。

2.打开VOP(视频输出处理器)节点

RK控制显示的单元VOP有三个，我们选择第2个，即VP1，因此：

在rk3566-test.dtsi中，打开节点&video_phy1，&dsi1_in_vp1

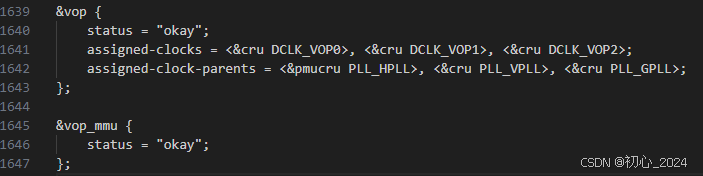

在rk3566-test-base.dtsi中，打开&vop，&vop_mmu以启用VOP

3.打开多媒体处理器（Multi-Media Processor）相关单元节点

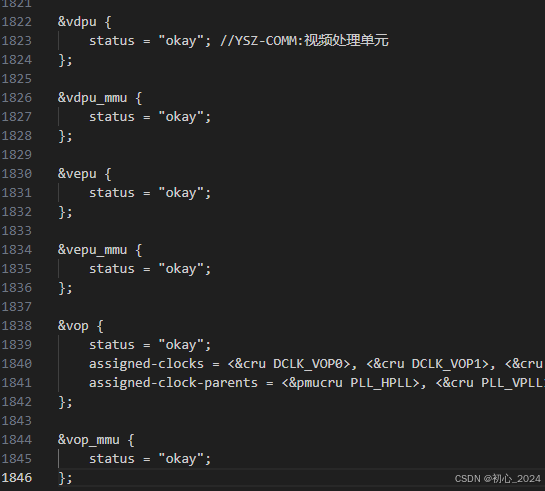

在rk3566-test-base.dtsi中，打开&mpp_srv（Media process platform，MPP多媒体处理服务），&gpu（图形处理单元），&vdpu（视频显示相关），&vdpu_mmu，&vepu（视频显示相关），&vepu_mmu，&dfi（加速数据传输），&dmc（内存优化，加快响应），&rk_rga（加速2D图形显示），&rkvdec（视频解码），&rkvdec_mmu，&rkvenc（视频编码），&rkvenc_mmu，&jpegd（JPEG解码，不打开，MPP可能无法解码有些视频），&jpegd_mmu。

注意：截图只显示打开了其中一部分，实际dts中需要将文案里提到的节点都打开

4. 背光配置

在dsi1节点中的dsi1_panel子节点，变量backlight是赋值的backligh1:

backlight = <&backlight1>;

对照原理图如下，我的背光灯是GPIO0_C3

它连的是芯片的PWM4上：

因此，找到backlight1节点，修改节点的pwm，并使最高频率变成50000：

backlight1: backlight1 {
		compatible = "pwm-backlight";
		pwms = <&pwm4 0 50000 0>;
		brightness-levels = <

然后打开pwm4节点：


&pwm4 {
	pinctrl-names = "active";
	pinctrl-0 = <&pwm4_pins>;
	status = "okay";
};

5.复位脚配置

查看原理图，我的复位脚用了GPIO4
