最近折腾了一台3D打印机,想打印些齿轮啥的做减速箱
然后机械设计软件SolidWorks好像下载很复杂,还得破解。
这里找到一个网站还可以,推荐下 https://321.pw/
然后我发现solidworks好像太专业了,及时安装了也大材小用。
后来发现有个freecad还不错,这里下载测试协下
这玩意是开源的,我就喜欢。不说了,看看
得到的官网信息如下:
FreeCAD官网: https://www.freecadweb.org/
FreeCAD项目页面: https://github.com/FreeCAD/FreeCAD
FreeCAD WiKi:https://wiki.freecad.org/Main_Page

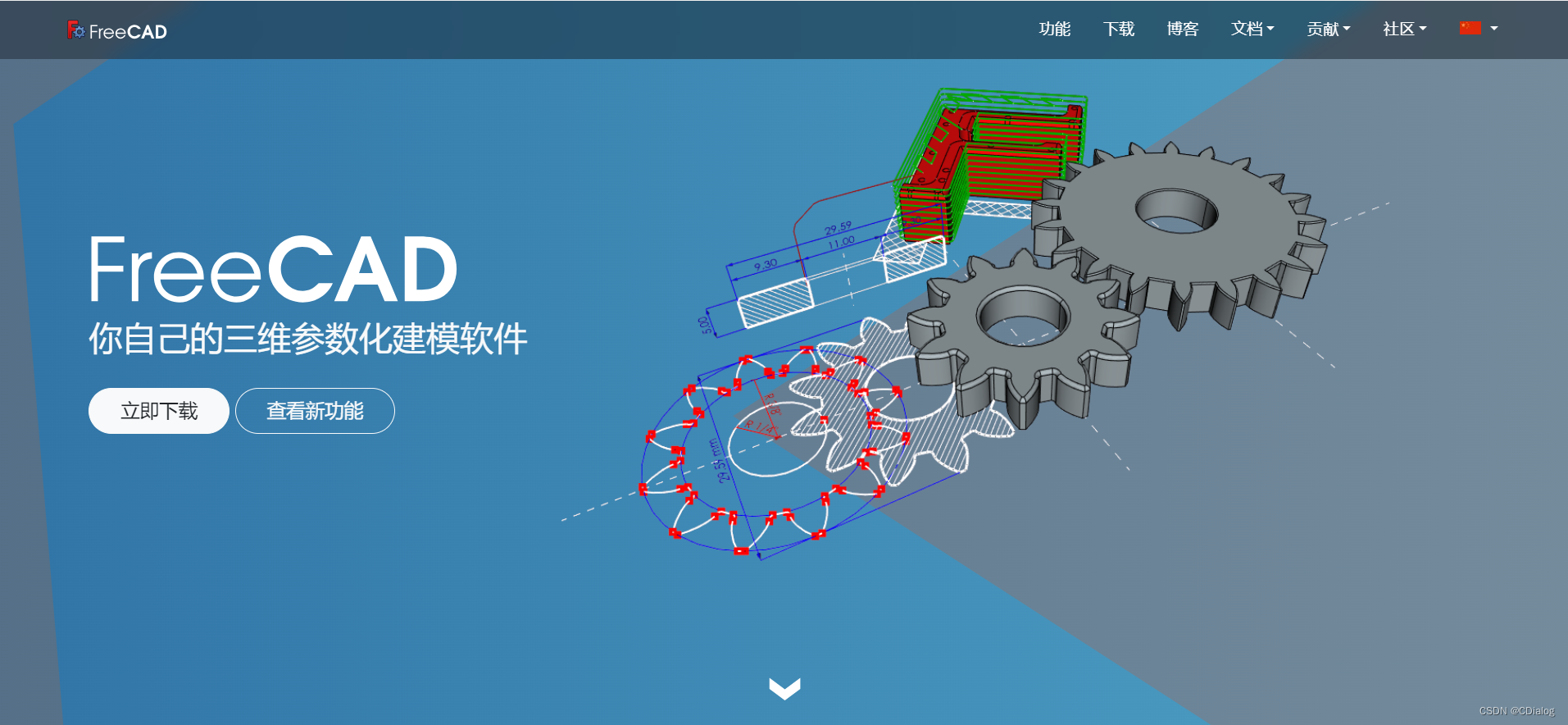

官网打开很慢,耐心等待(感觉有十分钟),后来跳转到这里了,可能是新官网
https://www.freecad.org/https://www.freecad.org/

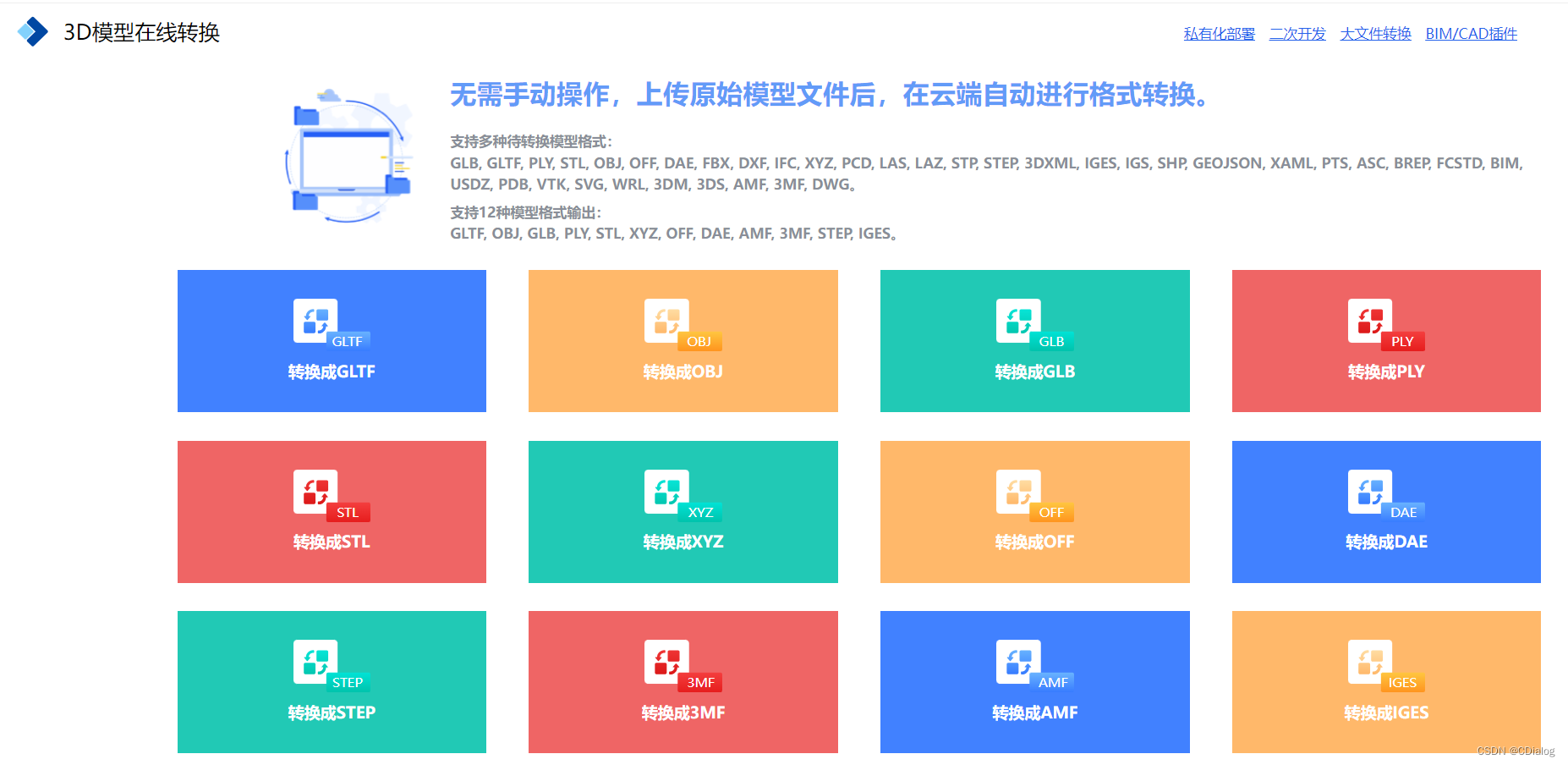

顺便介绍一个3D模型在线转换网站
最近用的几个3D打印的网站,这个是su建模,sketchup
Trimble Identityhttps://app.sketchup.com/app?hl=en这个是3D打印机模型素材,还挺好的,竹子家的,需要安装竹子studio
MakerWorld社区驱动的通往 3D 模型世界门户https://makerworld.com/回到正题
freecad安装包下载好了
还挺大

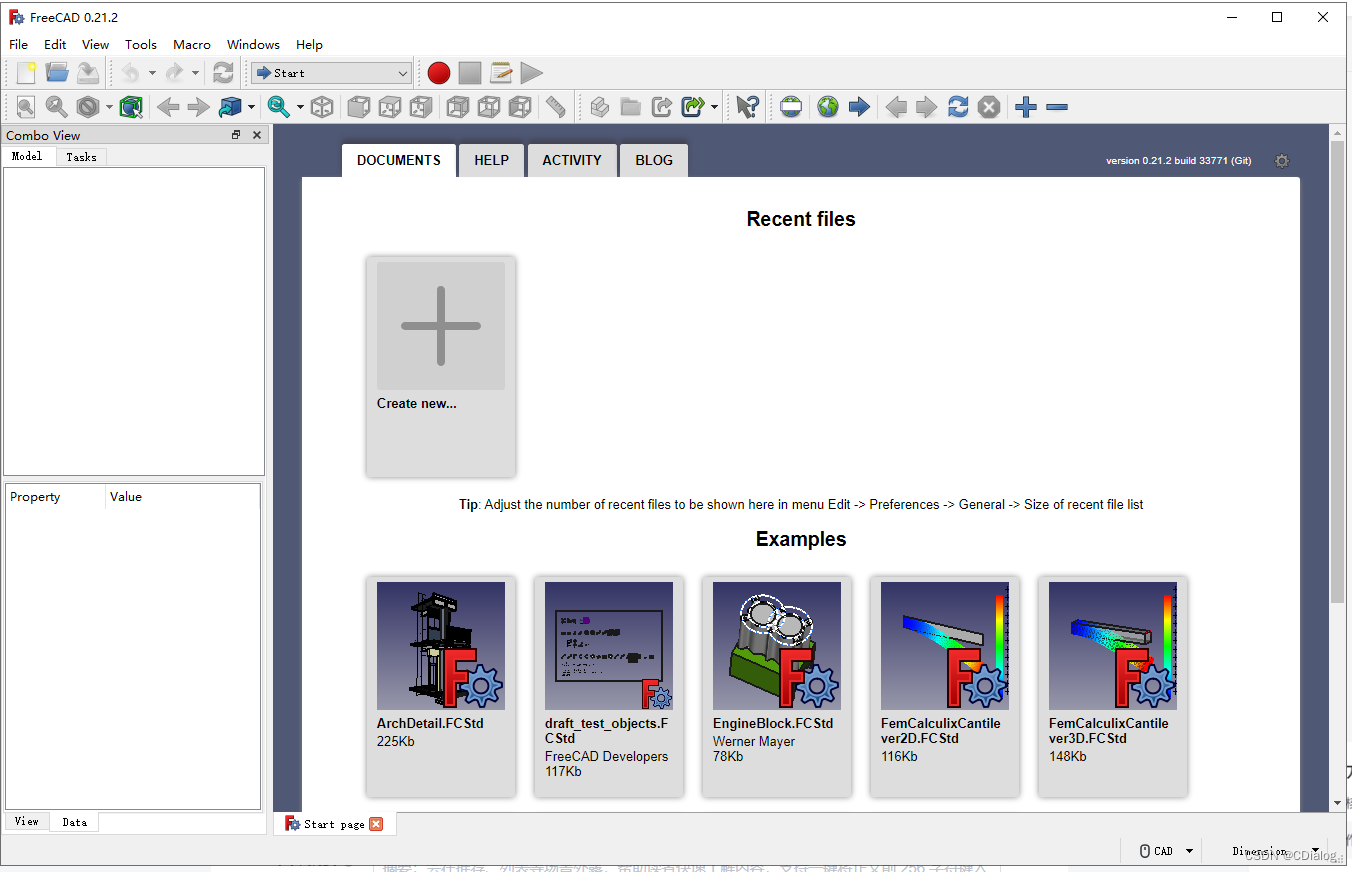

安装好后主界面
看着还不错,一看就是免费的

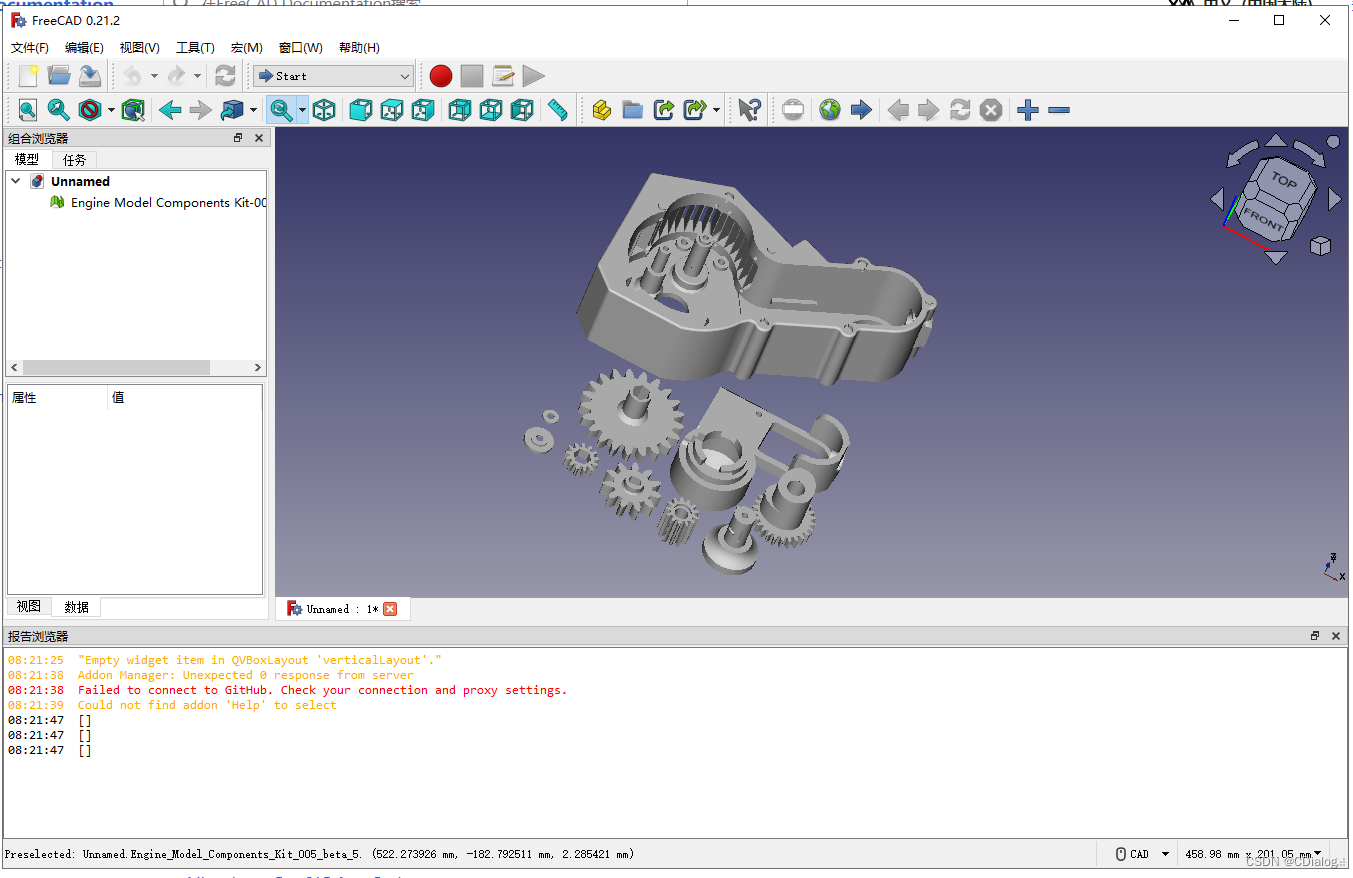

导入了一个3D打印机的stl文件进来,直接就能用,很好
下来研究一下主要目的,制作齿轮

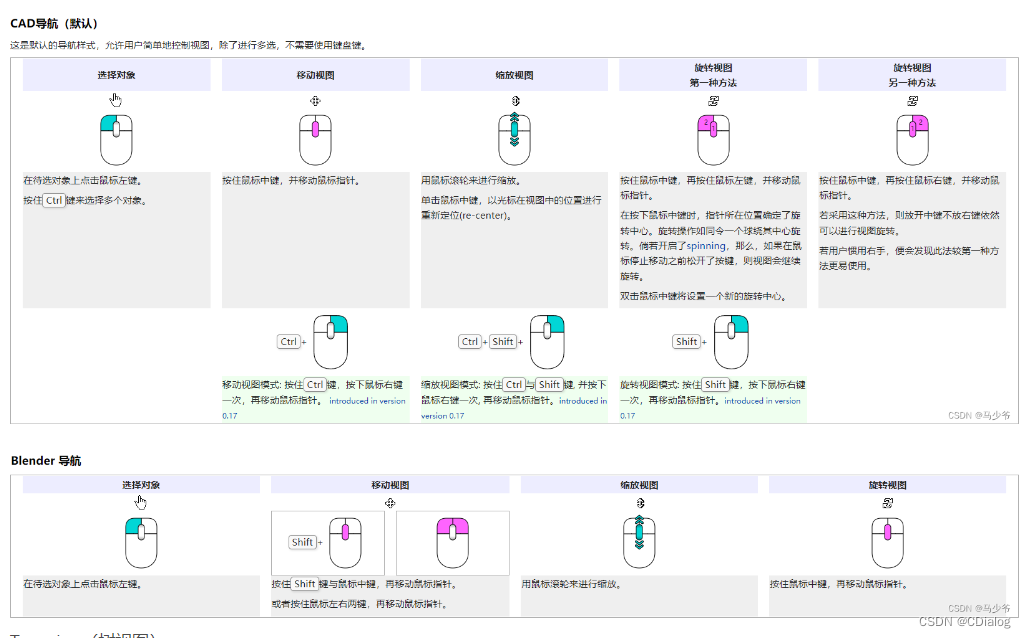

这个鼠标操作,我觉得有必要写一下,按住ctrl和鼠标左键是旋转,右键是移动,其他的如图
现在正式开始建立模型,
freecad有个重要的功能就是工作台,我们常用的part design
左侧有个模型和任务,任何就是操作各种实体的面板
点任务,可以创建实体,然后让你继续绘制草图,我选择xy轴绘制。
草图就用这些玩意来绘制,目前我只会弄方块

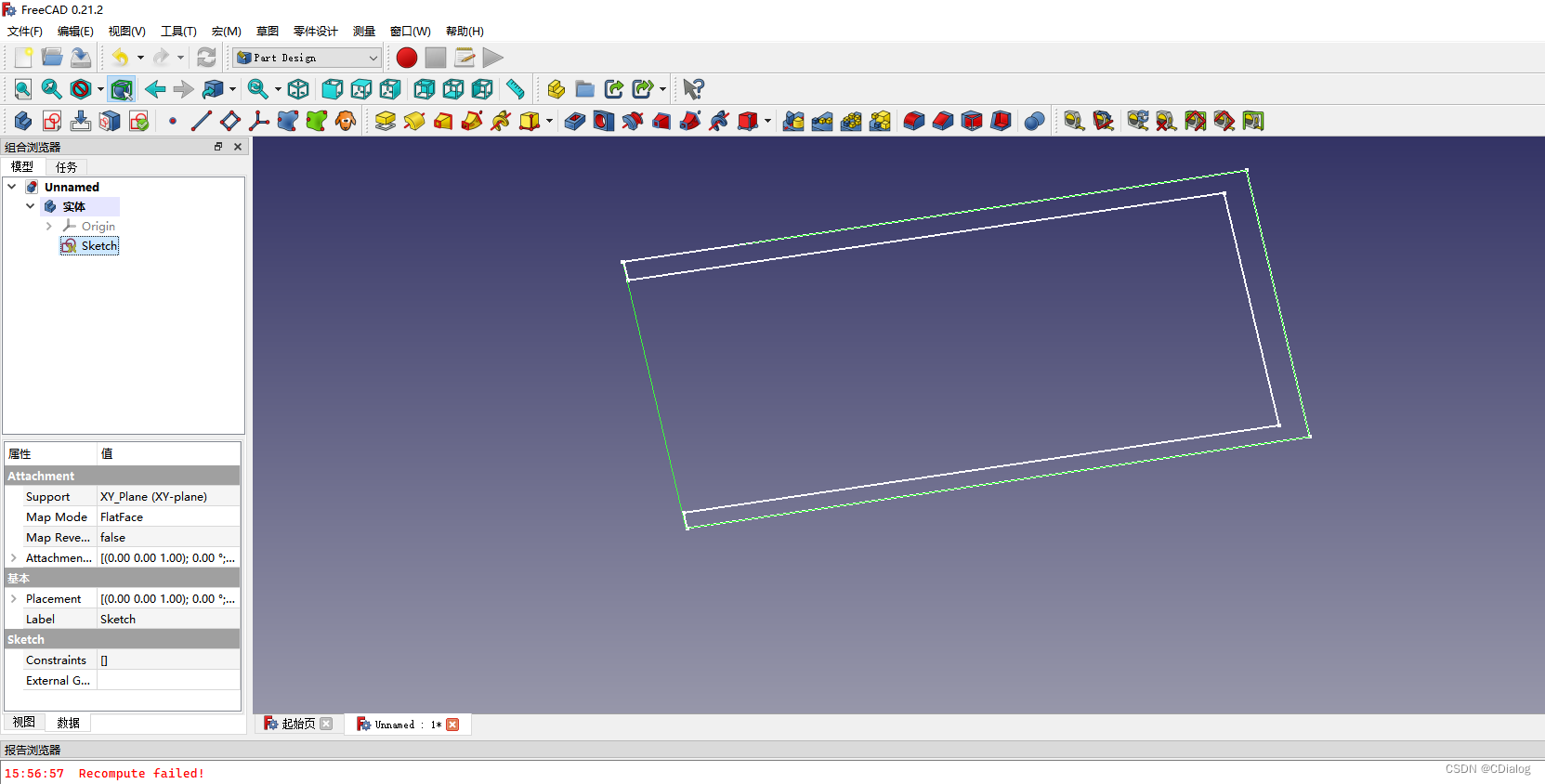

拉个方块出来,然后点close,就可以进入z轴的绘制

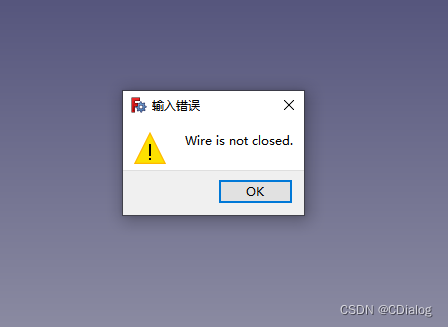

碰到点问题,提示我线段未闭合。研究一下怎么搞

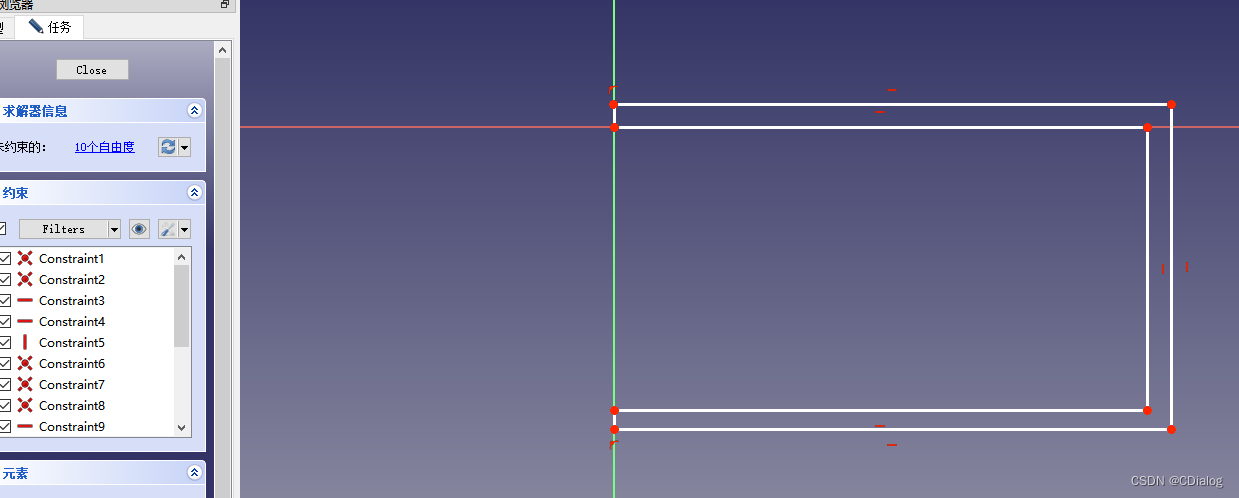

最后结果就是要放大把点都重合起来就好了,也没啥太好用的检查工具
大功告成
