一、什么是越级跳闸?
越级跳闸是电力系统中一种非正常的保护动作现象。当线路或设备发生故障时,本应由靠近故障点的下级保护装置(如断路器)动作以隔离故障,但由于某些原因,上级保护装置抢先跳闸,导致停电范围扩大。

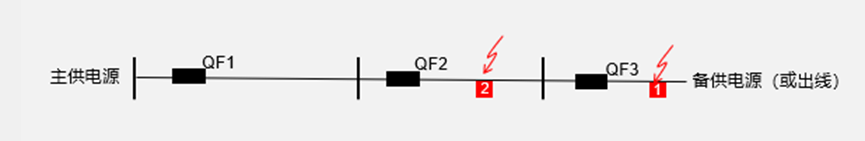

以上图为例,在一个双端电源供电系统中主供电源供电,当故障点1发生短路,正常情况下应由QF3保护动作,但由于某些原因,QF3保护未动作,QF2(上级)保护动作了即发生越级跳闸;故障点2短路时,正常情况下应该是QF2保护动作,由于某些原因,QF2保护未动作,QF1(上级)保护动作了即发生越级跳闸。
那么,到底是哪些原因可能会导致越级跳闸的发生呢?
二、越级跳闸产生的原因
越级跳闸的本质是保护装置的选择性被破坏,具体可以归纳为四类:
- 保护定值不匹配:下级保护装置的动作电流或时间整定值设置不当(例如动作时间过长、电流定值过高),导致其无法及时响应故障,上级保护反而先触发。
- 设备故障或拒动:下级断路器因机械卡涩、触点老化等原因无法正常分闸,故障未被及时切除,迫使上级保护动作。
- 短路电流过大:当短路电流远超预期,可能同时能发多级保护,若上下级保护缺乏时间差配合(如未设置阶梯延时),上级可能先跳闸。
- 保护设计缺陷:继电保护系统缺乏选择性配置(如方向保护、差动保护)。
三、越级跳闸的危害?
越级跳闸不仅会扩大故障范围,还会对电网的稳定性和设备的安全性造成严重影响。首先,越级跳闸会导致上级断路器跳闸,造成更大范围的停电。其次,故障电流长时间流经非故障设备(如变压器、线路),可能导致设备过热、绝缘损坏甚至烧毁。此外,越级跳闸可能引发电弧、短路爆炸等危险,威胁现场人员安全或引发火灾。同时,跳闸点与实际故障点不一致,会延长故障排查时间,增加恢复供电的难度。最后,大面积停电可能导致企业停产、数据丢失或公共服务中断,直接经济损失巨大。
因此,越来越多的企业,开始高度重视越级跳闸带来的危害,并采用科学有效的防越级跳闸技术解决方案来避免此类现象的发生。
四、传统解决方案及其优缺点
针对防越级跳闸解决方案,目前常见的包括保护定值配合、时间级差配合、方向保护、自动重合闸、智能保护设备与通信技术以及区域联锁保护。但是这些方案都各有优缺点:
- 保护定值配合:通过调整上下级保护装置的电流、时间等定值,确保下级保护先于上级动作。优点是简单经济,无需额外设备投资,但多级供电线路中定值配合较难。
- 时间级差配合:通过设置时间继电器,使上级保护动作时间略长于下级,形成时间差。优点是实现简单,但可能导致非故障区域停电时间延长,降低供电可靠性。
- 方向保护:通过方向元件判断故障方向,避免非故障方向的上游保护误动。优点是有效解决环网或双电源系统的越级问题,但需要额外的设备成本。
- 自动重合闸:上级保护跳闸后,通过自动重合闸恢复供电。优点是可快速恢复瞬时性故障供电,但对永久性故障无效,可能扩大设备损伤。
- 智能保护设备与通信技术:利用微机保护、光纤通信等技术实现快速精准的故障定位。优点是高精度快速隔离故障,但依赖通信通道,设备及运维成本高。
- 区域联锁保护:通过多保护装置间的信息交互,协同判断故障区域。优点是多保护协同动作,避免单一装置误判,但依赖高速通信网络,抗干扰能力要求高。
那么,如何才能找到一种既能解决问题,又能避免传统弊端的方案呢?
五、三重保障体系的区域联锁防越级跳闸方案
CET中电技术深入了解客户的需求,以有效解决越级跳闸为目的,同时避免传统解决方案的弊端,提出了一种基于三重保障体系的区域联锁防越级跳闸方案,多层次实现防越级跳闸,保障电力系统可靠、稳定。
第一重:保护启动闭锁信号,当下级检测到故障后,立即发送保护启动GOOSE闭锁信号给相邻上级,使得上级保护被闭锁,从而避免越级跳闸。

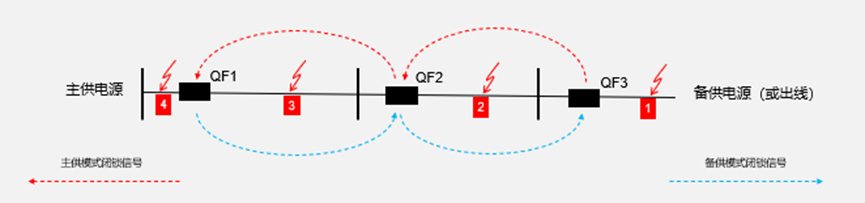

以上图为例:当主供电源供电时,位置1发生故障时,QF3保护启动,QF3保护上送保护启动闭锁信号至QF2保护,QF2保护被闭锁,则位置1故障时仅QF3保护动作;位置2发生故障时:QF2保护启动,QF2保护上送保护启动闭锁信号至QF1保护,QF1保护被闭锁,因此位置2故障时仅QF2保护动作;位置3发生故障时:若QF3与上级保护不会发生越级跳闸(即时间定值或电流定值可配合),则位置3故障时仅QF1保护动作;位置4发生故障时:由上级后备保护动作,或由线路差动保护动作。
第二重:快速通信网络:采用GOOSE协议实现快速信号传输,确保联锁速断保护的总动作时间小于40ms,包括故障量启动时间、GOOSE传输延迟和继电器动作时间等。
第三重:自适应后备保护:在通信异常或保护装置故障情况下,自动切换到传统固有延时时间保护模式,确保极端情况下保护的可靠性。

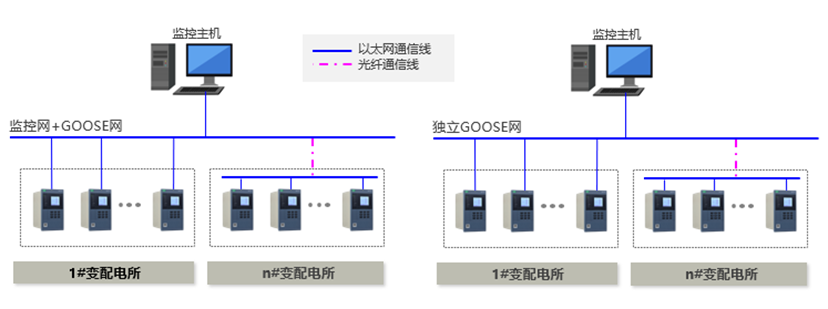

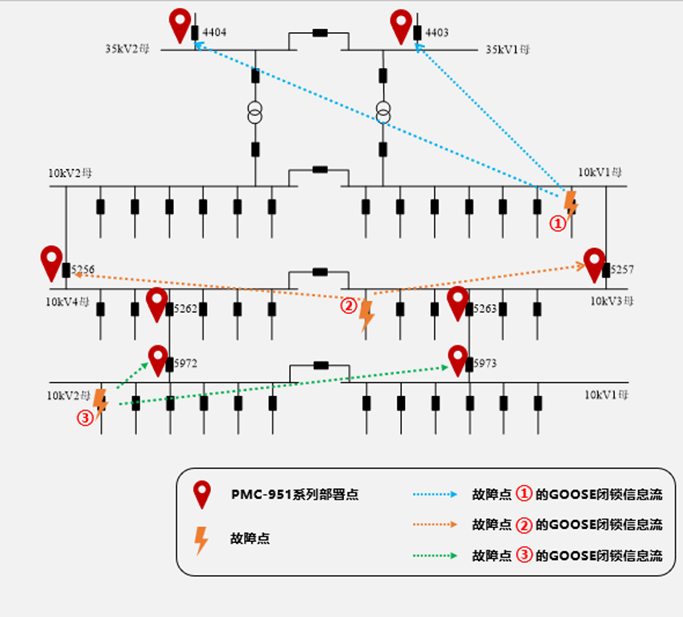

此外,该方案采用分层分布式系统构架,组网灵活可靠,可按需选择单网或主备双网,GOOSE与监控网合一或独立组网;扩展方便,各个变配电分散安装的保护装置构成区域化的系统保护,保护信息通过GOOSE交互,改造及扩展时只需重新映射虚拟连线关系,无需改造电缆。

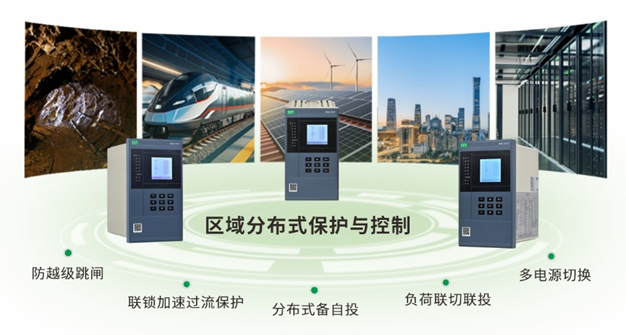

六、产品介绍:PMC-951系列保护测控装置
PMC-951系列保护测控装置具有GOOSE通信功能,确保数据传输实时、可靠,结合逻辑可编程功能,可以实现跨间隔、跨电压等级、跨区域的保护信息共享,为各类供电复杂的场景,提供防越级跳闸解决方案。
同时,PMC-951系列保护测控装置还可以提供联锁加速过流保护、分布式备自投、负荷联切联投、多电源切换等功能,广泛应用于数据中心、多电源供电及投切、煤矿企业短线路供电、轨道交通环网供电模式以及分布式电源非标运行方式等场景,为电网稳定运行提供可靠保障。
越级跳闸是电力系统中的常见问题,其危害不容忽视。通过科学的防范意识和有效的技术解决方案,可以显著降低越级跳闸的发生率,保障电网的稳定性和供电可靠性。
CET中电技术的三重保障体系区域联锁方案,让越级跳闸问题将不再是电网运行的难题,为电网稳定运行提供了可靠保障。
