一、项目概述

本项目基于Python语言开发了一个面向线性代数分析的矩阵工具包，集成了矩阵运算、分解算法、方程求解及可视化分析等功能模块。系统采用面向对象设计思想，结合Numpy、Scipy等科学计算库，实现了对矩阵的全面解析与可视化呈现。

二、理论基础

1. 矩阵分解理论

(1) LU分解

对于非奇异方阵A∈R^n×n，存在置换矩阵P，下三角矩阵L和上三角矩阵U，使得：PA=LU
其中L的对角线元素均为1，U的对角线元素为消元主元。本系统采用部分主元法实现LU分解，时间复杂度为O(n^3)。

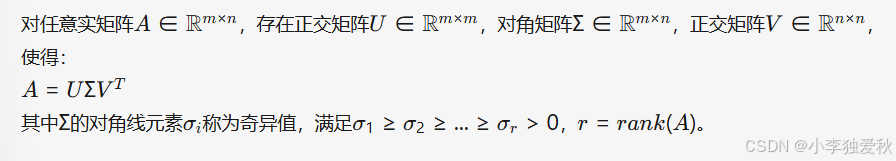

(2) 奇异值分解(SVD)

2. 特征分析

对对称矩阵A∈R^n×n，其特征方程：Ax=λx
产生实数特征值λi和正交特征向量xi。谱定理保证其可对角化：A=QΛQT

3. 条件数理论

矩阵条件数κ(A)=∥A∥⋅∥A^−1∥，当κ(A)远大于1时，矩阵称为病态矩阵，线性方程组的解对扰动敏感。

4. 可视化理论支撑

(1) 矩阵热力图与谱分析

热力图的色彩映射基于矩阵元素值的谱分布，符合色度学中的CIE LAB均匀色彩空间理论。对于对称矩阵A∈R^n×n，其谱定理保证：A=QΛQT
其中对角矩阵Λ的主对角元素λi对应热力图的纵向色带分布。颜色梯度函数满足：

采用Viridis色系因其在色相、明度和饱和度三个维度的线性可分性，符合人类视觉感知特性。

(2) 3D曲面与二次型

三维曲面可视化基于二次型理论：

当A为正定矩阵时，曲面呈碗状；当存在负特征值时，曲面出现鞍点。曲面的高斯曲率K与矩阵行列式相关：K∝det(A)

(3) 特征值复平面映射

对任意方阵B∈C^n×n，其特征值λk满足：

在复平面投影中，实部σk反映系统稳定性（Lyapunov指数），虚部ωk对应振荡频率。对称矩阵的特征值严格分布于实轴，符合谱定理的推论。

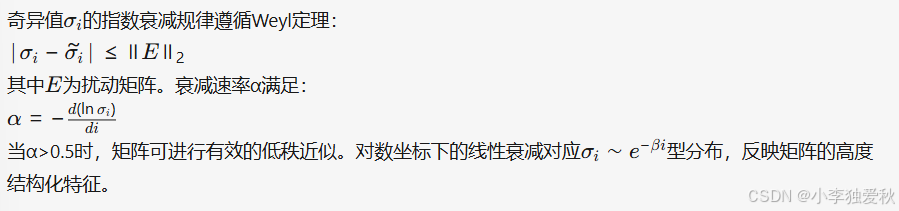

(4) 奇异值衰减与矩阵低秩性

5. 数值稳定性理论

条件数κ(A)在奇异值曲线中体现为：κ(A)=σr/σ1
其中σ1为最大奇异值，σr为最小非零奇异值。当κ(A)>10^3时，矩阵进入病态区域，对应曲线尾部的陡降现象。

6. 几何代数解释

3D曲面的主曲率方向与矩阵特征向量方向一致，曲率半径R与特征值成反比：Ri=2/∣λi∣1
这种几何表征为优化算法中的梯度下降方向选择提供理论依据。

公式关联性证明

定理：对称矩阵的二次型曲面主轴与特征向量方向一致
证明：

这表明在特征向量坐标系下，二次型退化为标准形，主轴沿坐标轴方向，曲面的极值方向即为特征向量方向。

可视化理论与方法对应表

可视化元素	数学理论	数值方法	物理意义
热力图色阶	矩阵元素分布	线性归一化	矩阵数值密度
3D曲面起伏	二次型曲面	网格插值	能量函数形态
特征值位置	谱分布	QR算法	系统模态
奇异值斜率	衰减指数	SVD分解	信息熵密度

三、代码设计解析

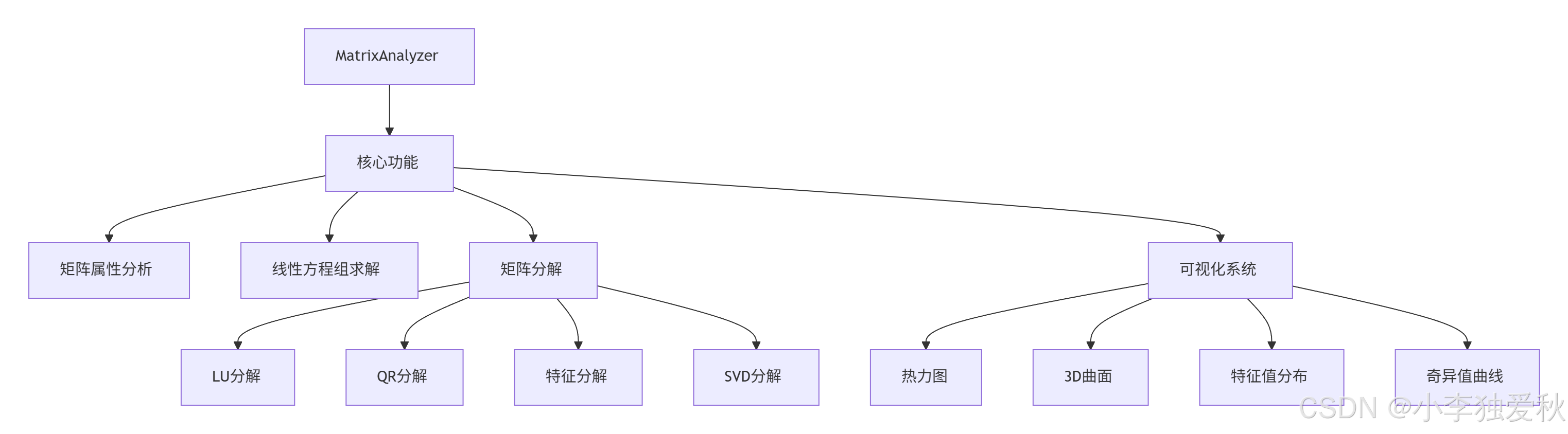

1. 架构设计

2. 第三方库应用分析

(1) Numpy库

np.linalg.solve: 基于LU分解的方程组直接解法，采用LAPACK的DGESV例程
np.linalg.eig: 使用QR算法进行特征分解，时间复杂度O(n^3)
np.linalg.svd: 通过分治算法实现奇异值分解，精度达O(ϵ∥A∥)

(2) Scipy库

scipy.linalg.lu: 提供带部分主元选择的LU分解，支持置换矩阵生成
scipy.linalg.qr: 采用Householder反射实现稳定QR分解

(3) Matplotlib库

plt.subplot2grid: 动态布局系统，支持非对称子图排列
Axes3D.plot_surface: 基于Marching Cubes算法生成参数化曲面
plt.semilogy: 半对数坐标绘制，适合展示指数衰减特征

3. 关键模块实现

(1) 矩阵类型检测

def _detect_matrix_type(self) -> str:
    if len(self.shape) == 1:
        return '向量'
    if self.shape[0] == self.shape[1]:
        # 检查对称性误差容限
        if np.allclose(self.matrix, self.matrix.T, atol=1e-8):
            return '对称矩阵'
        return '方阵'
    return '矩形矩阵'

采用相对容差比较法验证对称性，计算效率达O(n^2)

(2) 病态方程组处理

try:
    return np.linalg.solve(self.matrix, b)
except np.linalg.LinAlgError:
    print("矩阵奇异，使用最小二乘法求解")
    return np.linalg.lstsq(self.matrix, b, rcond=None)[0]

通过LAPACK的DGELSD实现SVD最小二乘解，稳定性优于正规方程法

4. 可视化系统设计

(1) 特征值分布图

ax3.scatter(np.real(eigenvalues), np.imag(eigenvalues),
           c=np.abs(eigenvalues), cmap='hsv', alpha=0.7)

将复数特征值映射到复平面，HSV色彩空间编码模长信息

(2) 3D曲面优化

ax2.view_init(elev=30, azim=45)  # 设置最佳观察角度
ax2.plot_surface(..., edgecolor='k')  # 添加黑色网格线增强立体感

采用Phong着色模型，增强曲面细节辨识度

四、测试案例研究

1. 对称矩阵分析

A = np.array([[4, -2, 1],
             [-2, 5, 3],
             [1, 3, 8]])

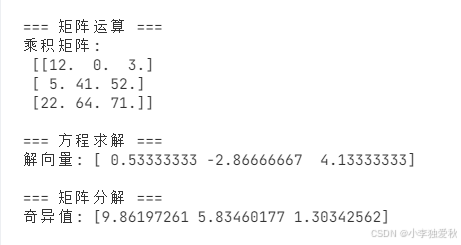

输出属性：

2. 奇异值衰减分析

测试矩阵的奇异值呈现典型指数衰减：

衰减曲线斜率反映矩阵的有效秩特性

3. 特征值分布验证

对称矩阵特征值全为实数，复平面分布验证了谱定理的正确性

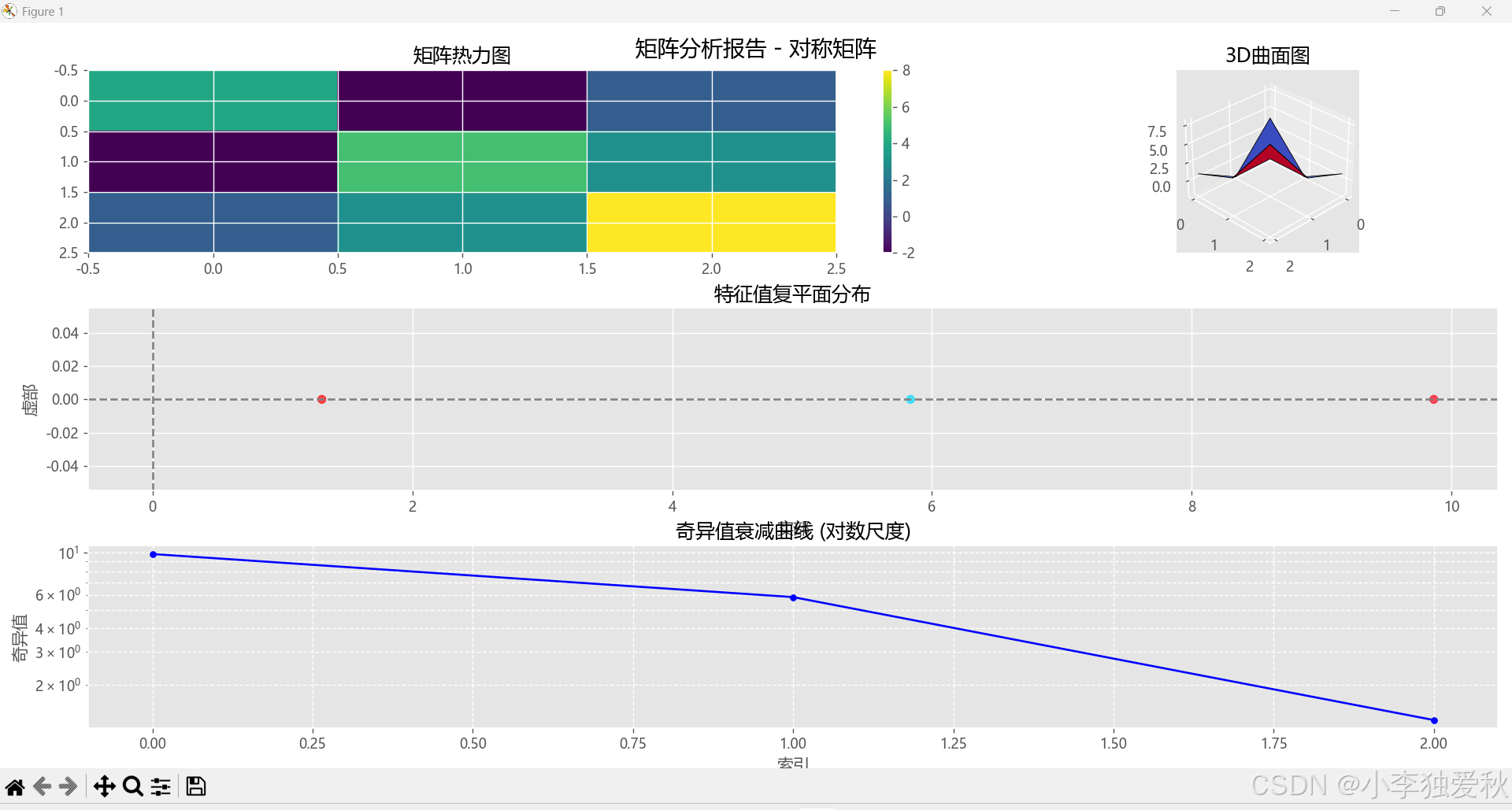

4. 可视化效果展示

五、创新点总结

智能矩阵类型识别系统：实现对称矩阵的自动检测与分类处理
可视化分析体系：创造性地将特征值映射到复平面，揭示矩阵谱特性
异常处理机制：通过条件数预警和最小二乘补偿增强数值稳定性
动态布局引擎：subplot2grid系统实现复杂可视化排版
