如何发现“电能质量”问题？浅析电能质量监测装置在电网供配电系统的应用

在电力系统用户侧，非常容易出现电压暂降、电压短时中断、电压瞬变、闪变、谐波等问题。

如半导体、电子信息等这种高度敏感企业，会导致企业良品率下降甚至设备停机等问题，钢铁制造中，大型启动设备多，谐波干扰强，暂降发生率较高。 以上都可能会影响用电设备的安全、可靠、连续运行，严重时会导致企业生产率和产品质量下降、成本增加、计划阻碍，从而造成严重的经济损失。

但是在处理如何解决电能质量问题之前，我们应当先发现有哪些电能质量问题，在事故发生前进行预防，比之事故发生后进行补救所耗费的财力、人力更少。

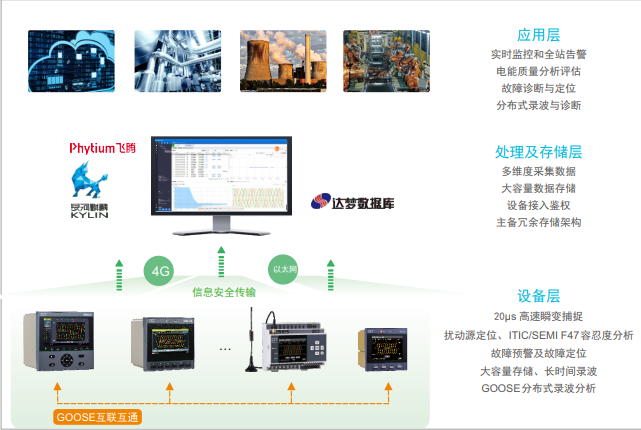

CET提供的电能质量监测系统，可实现对用户侧异常状态的监视和报警，最大程度地预防事故发生，帮助用户提前发现电能质量问题。

（1）暂降源定位

80%以上电能质量问题是由电压暂降引起的，准确判断引发电压暂降的扰动发生在用户侧还是系统侧，确定电压暂降源的位置，可以为选择合理的治理措施提供有力的数据支撑，同时可以作为电力市场环境下协调电力部门与用户之间纠纷的重要依据。

CET电能质量监测系统可通过暂降发生期间的电量特征，确定扰动方向，进行暂降源定位结果分析，并生成故障诊断与分析报告。

（2）谐波源的诊断及定位

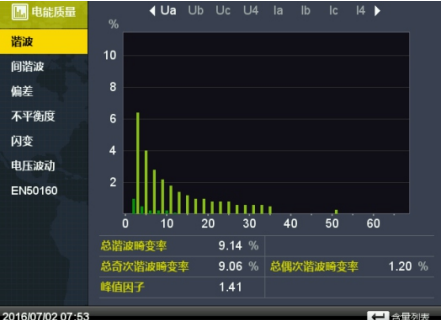

测量并直观显示2~63次谐波电压、电流幅值和相位，计算谐波电能；在一些公共连接点或者用户内部一些关键的母线安装iMeter系列，可帮用户快速诊断谐波源，了解谐波畸变的程度，评估对用电设备可能造成的影响，帮助用户诊断综合负荷中的主要谐波源，判定系统侧和用户侧主要谐波源。

（3）不对称分析

测量三相电压、电流的正序、负序和零序幅值及相位，并计算和分析电压、电流不平衡度，包括负序不平衡度和零序不平衡度，实时监测三相不对称的情况，协助用户进行系统不对称源情况的了解，避免因不对称造成用电设备的损坏，并为用户调整负荷结构提供数据依据。

（4）电压容忍度分析

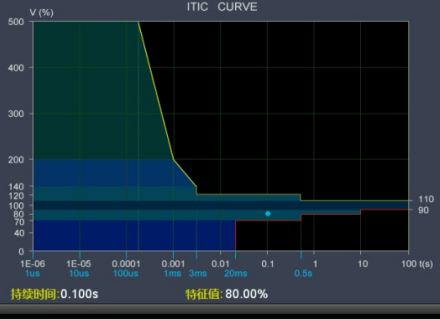

监视电压暂升/暂降、电压短时中断现象并记录暂态扰动的特征数据，同时还可以捕捉20μs的子周波瞬变，详细记录瞬变过程特征数据，配合ITI-CBEMA 和SEMI-F47的电压容限曲线分析，可评估大型计算机、半导体行业等敏感用电设备对外部电压干扰的耐受能力，对电压扰动事件影响的全面的评估提供数据支撑。

（5）分布式录波及诊断功能

传统集中式故障录波装置存在的弊端：一旦发生故障，整个变电站都无法录波；需敷设大量线缆，成本居高不下；高、低压侧配电间隔分布远，无法准确采样和同步分析。

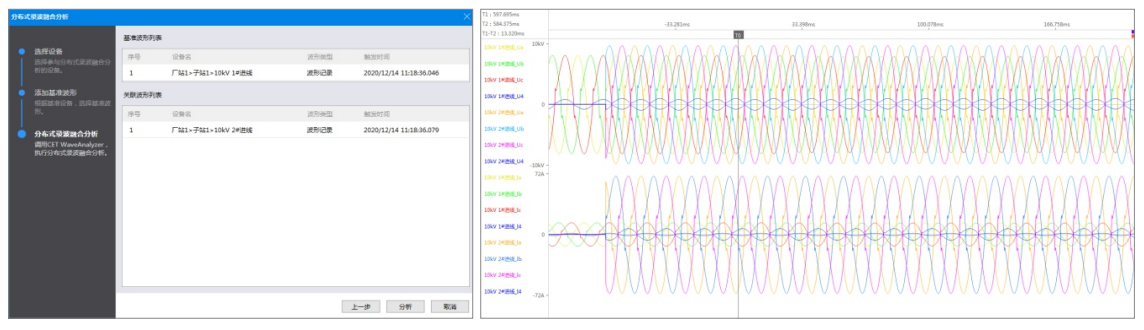

CET电能质量监测系统可针对性解决传统集中式故障录波屏的弊端。方案中典型硬件产品iMeter 7A、iMeter D7具有分布式录波功能，可作为分散的故障录波器使用，通过GOOSE功能互联互通，实现系统中不同监测节点终端的同步录波。

（6）超高次谐波检测

随着电力电子技术发展，换流器、整流器、逆变器等新型电器设备接入电网，向电网注入2k-150kHz超高次谐波越来越多，产生严重的电磁干扰，影响设备正常运行，比如：表计显示不正确或通信中断、电子控制的系统出现非控制中断、设备不正常升温甚至烧毁等，严重威胁生产连续、可靠。

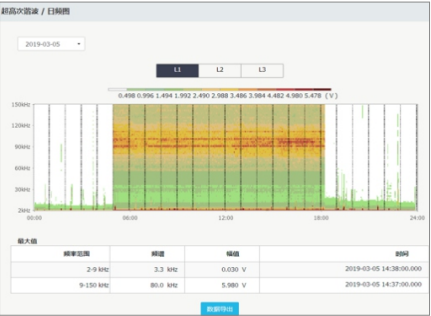

CET电能质量监测系统具有2k-150kHz超高次谐波监测和分析功能。

CET电能质量监测系统通过对全站的实时监控和告警，对于已发生的事故，能够快速确认事故发生位置并生成诊断分析报告，协助用户快速完成事故处理并恢复供电，保证生产安全、可靠、连续运行，降低用户的经济损失。
