分别设置PCB覆铜时过孔和焊盘的十字连接方式

在绘制PCB图覆铜时，有的时候需要设置过孔为全连接，焊盘为十字连接。下面介绍具体方法。以Altium Designer为例。

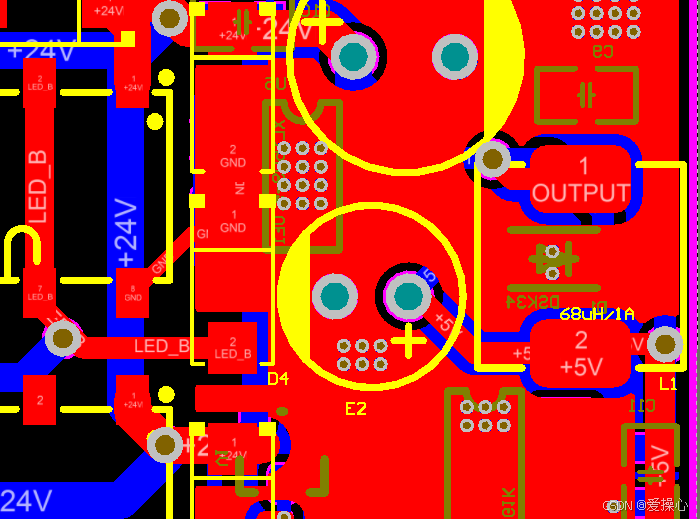

一、如下图，过孔和焊盘都是全连接。

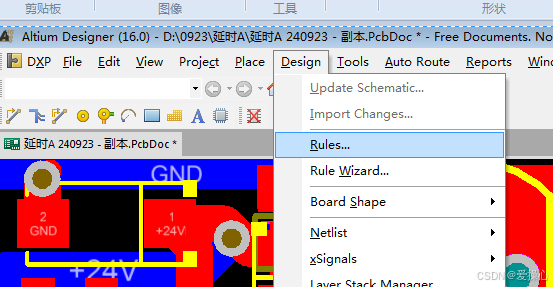

二、打开Design Rules

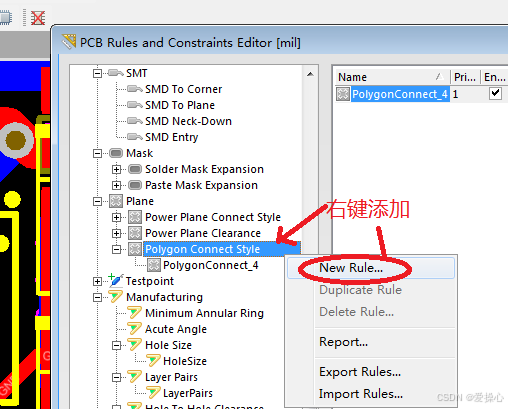

三、在打开的界面，选择Polygon Connect Style，右键，在出来的对话框选择New Rule…。

四、这时Polygon Connect Style下会出现2个子目录，不用修改名字，默认就可以。

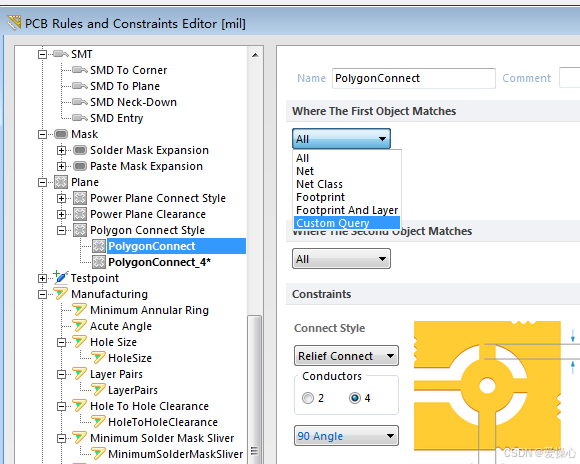

五、打开第一个子目录，如图示选择Custom Query。

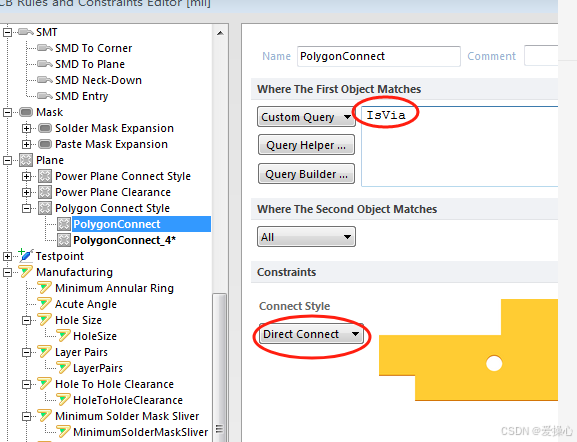

六、右侧框中键入IsVia。右下框选择Dlrect Connetct。这样就完成过孔全连接设置。
![在这里插入图片描述](https://i-blog.csdnimg.cn/dir

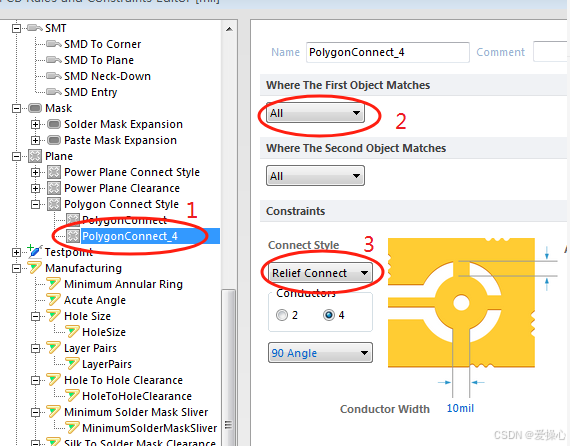

七、选择第二个子目录，按下图设置。

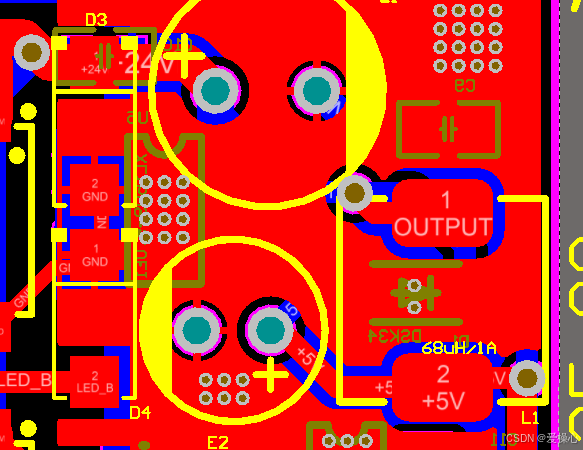

八、设置完成，点击确认。重新覆铜就实现过孔和焊盘与覆铜的不同连接方式。如下图，过孔实现全连接，焊盘实现十字连接。
