1.全部焊盘修改
2.单个焊盘修改
1.如何全部修改焊盘添加十字花连接和全连接属性

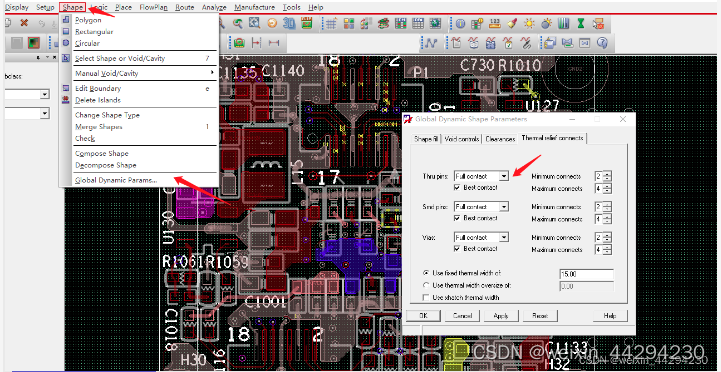

此处可设置通孔焊盘和贴片焊盘以及过孔的十字花连与全连接属性,注意此处设置是设置全部。
2.如何单个修改焊盘添加十字花连接和全连接属性

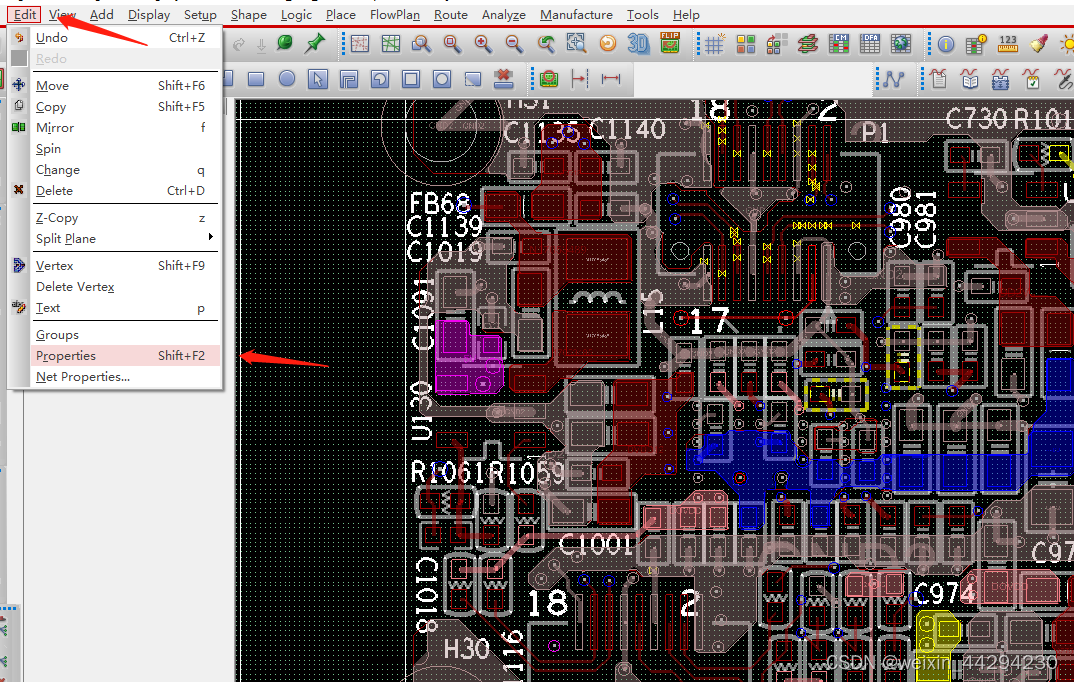

选择Edit菜单栏下Properties选项,如下图:

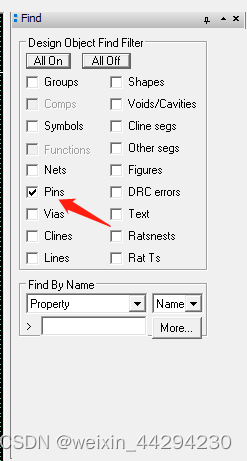

在Find侧边栏中只选择Pins,如下图:
点击需要修改的单个焊盘,设置连接属性即可。
设置完之后再更新一下铜皮即可。
