混床树脂是指把一定比例的阳离子和阴离子交换树脂混合装填在同一个装置中,对流体中的离子进行交换、脱除。
一般用于含盐量较低的水或者放置在电渗析器或反渗透装置之后,降低水中的硬度,碱度和阴阳离子,使其成为软化水或去离子水。
在进行离子交换过程中,在树脂内部离子耗尽时,需要对树脂进行再生,再生之前需要将两种树脂分开,使用不同的树脂再生剂进行再生,防止再生时再生液进入另一种树脂中,对树脂后续的使用造成影响。
混床树脂分层不明显的危害
混床树脂分层不明显不但会导致产水PH值出现一定程度的下降,影响产水水质,还可能会出现阳树脂被再生碱污染的现象,导致混床出水含盐量偏高,延长树脂的清洗时间。与此同时,还会导致树脂再生时出现交叉污染的现象,直接影响树脂的使用。
混床树脂分层不明显的原因
-
阴、阳树脂的密度差太小,两种树脂难以分离;
-
反冲洗时流速太低,造成树脂的膨胀高度不够;
-
阳树脂颗粒粉碎严重,破碎树脂密度减小,在分层过程中混在阴树脂里,难以分离;
-
与树脂的失效度有关,失效程度大的,分层就容易,失效度小,树脂内部的离子并未耗尽,可以继续进行使用,难以分层。
-
阴、阳离子交换树脂出现抱团现象,两款树脂出现互相黏合的现象,导致分层困难。
混床树脂为什么会出现“抱团”现象?
在具体应用过程中,阳性的离子交换树脂会释放出H+离子,而阴离子树脂释放出OH-离子, 阴阳离子交换树脂在混床中混合并且彼此接触时,从阳离子交换树脂中除去的H +离子与从阴离子交换树脂中除去的OH-离子结合形成水。
阳性离子交换树脂在失去一些阳离子之后,就会呈现出负电性,而阴离子交换树脂则是与它相反,这两种树脂会相互吸引,导致两种树脂成为不易分离的团状物,某一些碎树脂末和悬浮物也会增加树脂的“抱团”作用,当树脂被污染时也会造成树脂的抱团现象。
混床树脂怎样进行分层?
-
首先将水引入到树脂罐中,将树脂浸泡到水中,水的高度一般需要比树脂高出100mm左右;
-
然后进行反洗,开始反洗时流速不能太快,等树脂松动后,再逐渐加大流速。一般情况下树脂反洗的时间为10-15分钟,反洗流速在10m/h左右;
-
为使树脂分层加快,可在树脂充分膨胀之后将水排放掉,树脂密度大,会沉淀在下方,而阴树脂则会在上面;
-
如一次分层不明显,可多次分层,在非常难以分层的情况下,可以在树脂中加入少量的碱,从而加快混床树脂的分层速度。
如何解决混床树脂出现的“抱团”现象
在混床树脂分层时,加入一定量的电解质,例如碱性等物质,带负电荷的阳树脂会因为结合阳离子(Na﹢) 而显电中性;带正电荷的阴离子会因为结合阴离子(OH﹣)而显中性,“抱团”的树脂也会随之分离。
其原理是由于静电力的作用,新树脂表面非常干净,阳树脂和阴树脂间的静电力非常强,使得树脂抱团能力强,混床设备反洗难以自然分开,通过加入电解质到树脂层中,消除树脂间的静电力,树脂就不会再抱团。
科海思混床系统应用案例
-
某软件制备超纯水项目,采用精密过滤+混床树脂+抛光树脂工艺,出水电导率做到18MΩ。

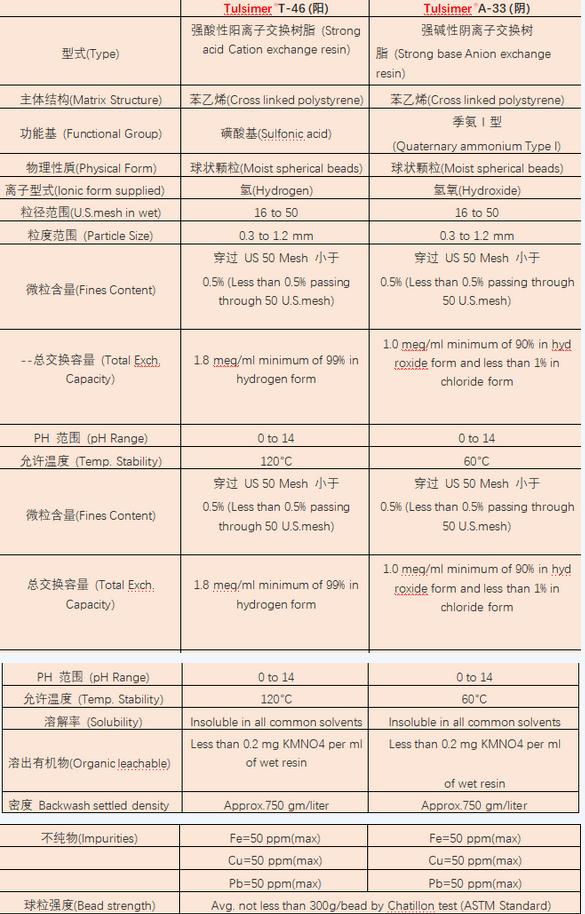

超纯水抛光树脂MB-106UP,它是由核子级强酸型阳离子Tulsimer ® T-46Li 及核子级强碱型阴离子 Tulsimer ® A-33OH 以1:2 体积比的剂量比例 , 预先混合的混床级离子交换树脂,专门提供给超纯水系统抛光用。
-
某化工科学研究院循环水处理项目,采用混床工艺,通过阴阳树脂脱盐系统,吸附阴阳离子降低电导率。
T-42树脂是氢 H+/钠 Na+均粒强酸型阳离子交换树脂,具有较高的交换容量和较强的物理及化学稳定品质。
A-23树脂是均粒强碱型阴离子交换树脂,因为其均匀的颗粒直径, 能取代传统的离子交换树脂而得到更好的处理水质及减少压力损。T-42树脂和A-23树脂一起搭配用于 2B3T 及超纯水系统的混床。
