TCP四次分手过程详解与案例演示

什么是TCP四次分手？

服务端和客户端建立TCP连接时需要三次握手，而断开时，服务端和客户端一共需要发送4次数据包才能真正完成一次TCP连接的断开。

四次分手的过程

1、某个应用进程首先调用close，我们称为这一端执行主动关闭（active close）。这一端的TCP于是发送一个FIN分节，表示数据发送完毕。

2、接收到FIN的另一端执行被动关闭，这个FIN由TCP确认，它的接收也作为文件结束符传递给接收方应用进程（放在已排队等候该应用进程接收的任何其他数据之后），因为FIN的接收意味着应用进程在相应连接上再也接收不到额外数据。

3、一段时间后，接收到文件结束符的应用进程将调用close关闭它的套接口，这导致它的TCP也发送一个FIN。

4、接收到这个FIN的原发送方TCP（即执行主动关闭的那一端）对它进行确认。

FIN占据1个字节的序列号空间，与三次握手时的SYN相同，所以每个FIN的ACK确认号是这个FIN的序列号加1.

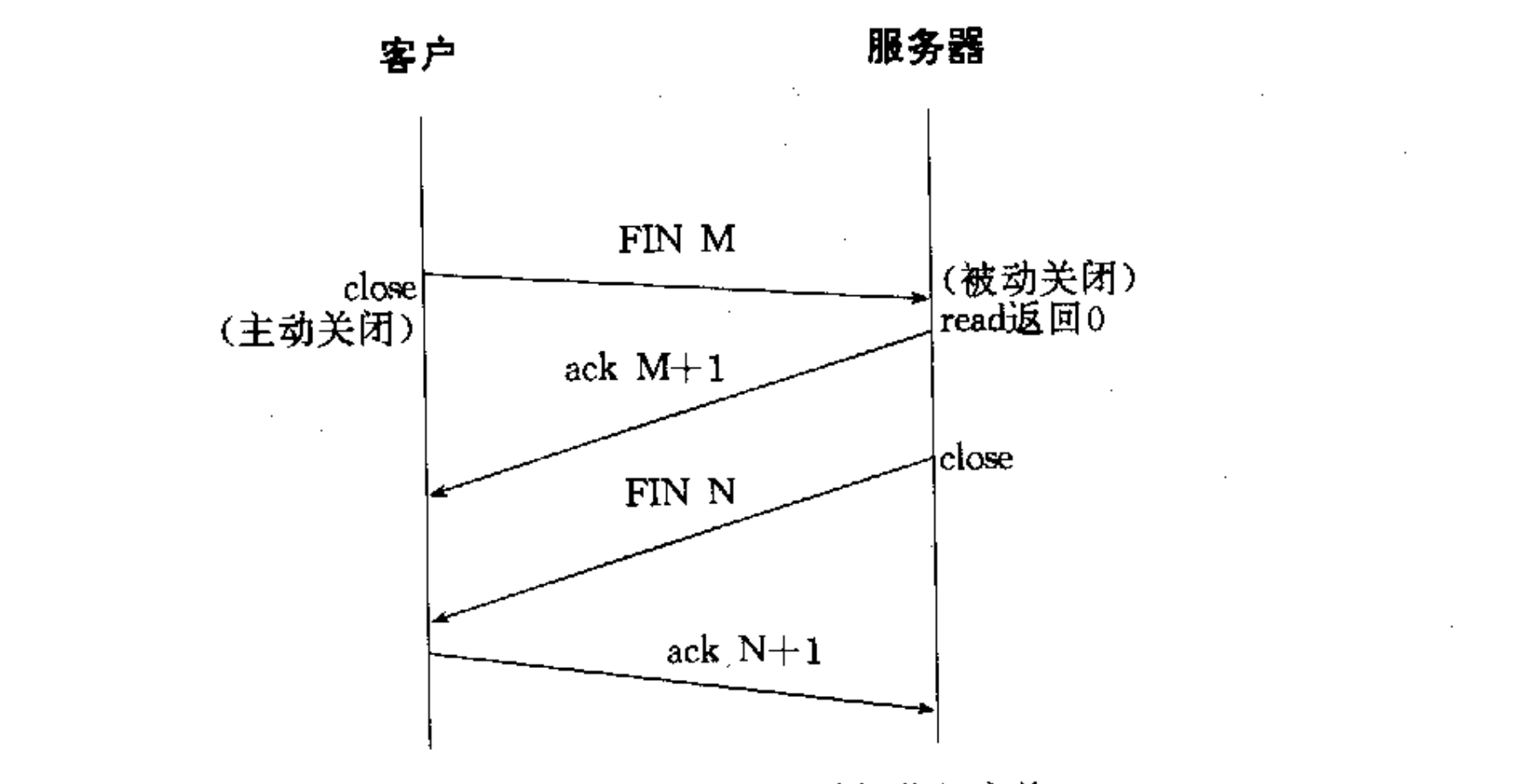

四次分手数据图解

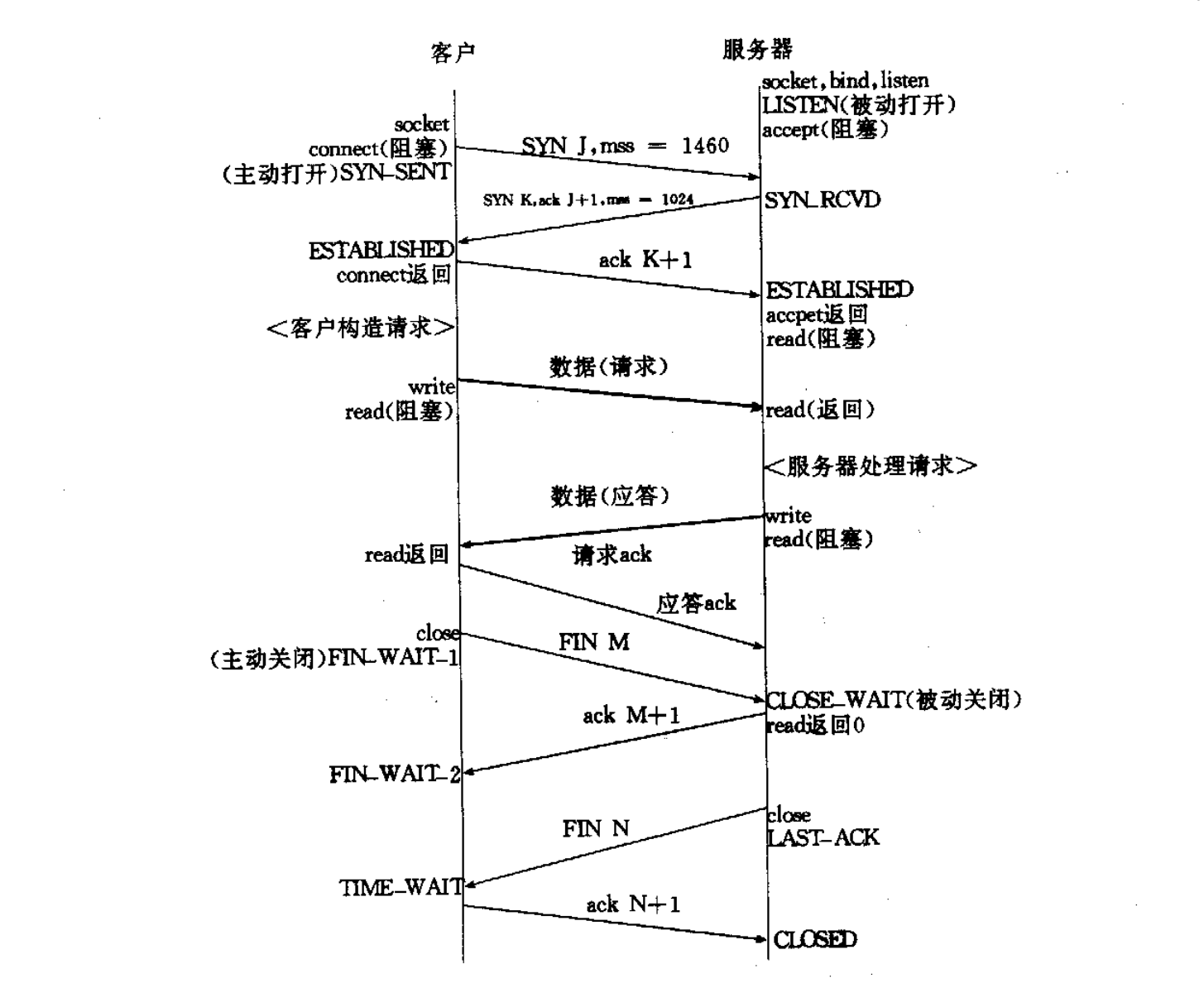

服务端和客户端完整过程状态

四次分手状态

1、主动关闭方发送FIN，此时主动关闭方状态为：FIN_WAIT_1
2、被动关闭方收到后，回复ack，此时被动关闭方状态为：CLOSE_WAIT
3、主动关闭方收到ack后，状态为FIN_WAIT_2
4、被动关闭方发送FIN，此时状态为LAST_ACK
5、主动关闭方收到后，回复ack，此时状态为TIME_WAIT
6、被动关闭方收到ack后，状态为CLOSED

案例演示

使用nc启动一个服务端，端口为9999，状态为LISTEN

使用telnet连接，模拟一个客户端请求。

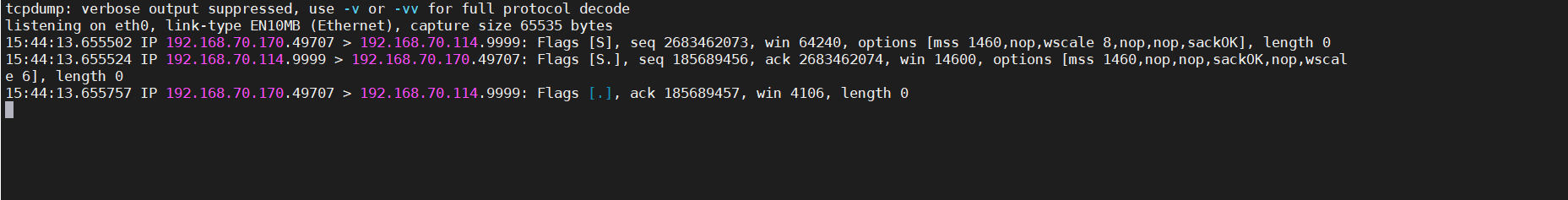

完成三次握手

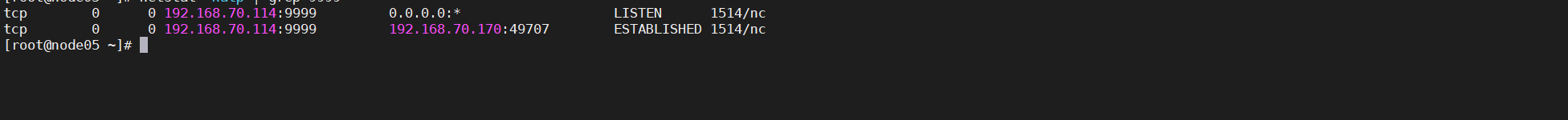

服务端进入ESTABLISHED

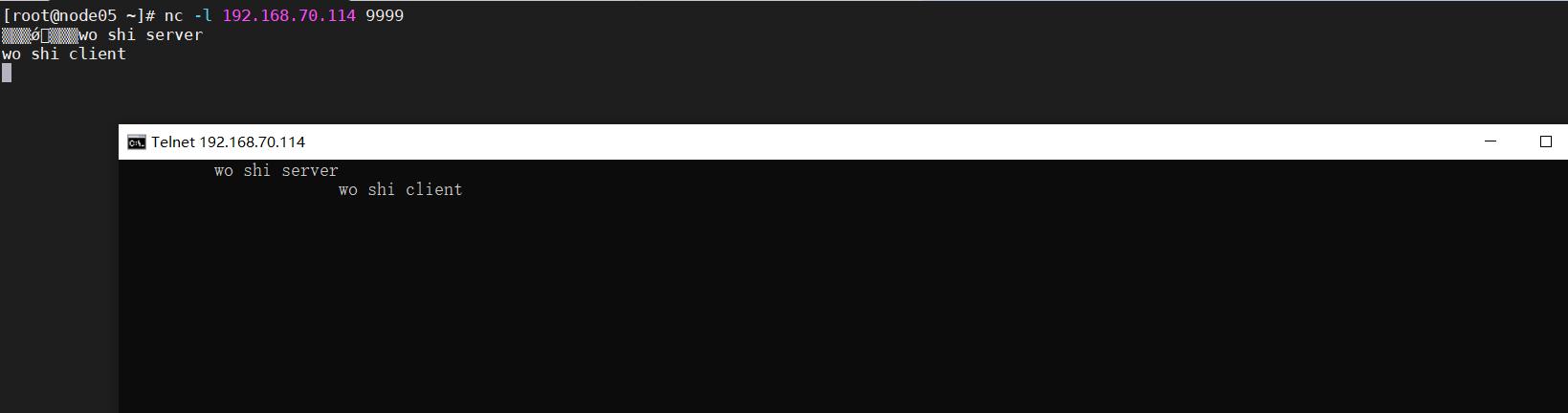

数据交互正常

服务端主动关闭连接之后，服务端进入TIME_WAIT状态。

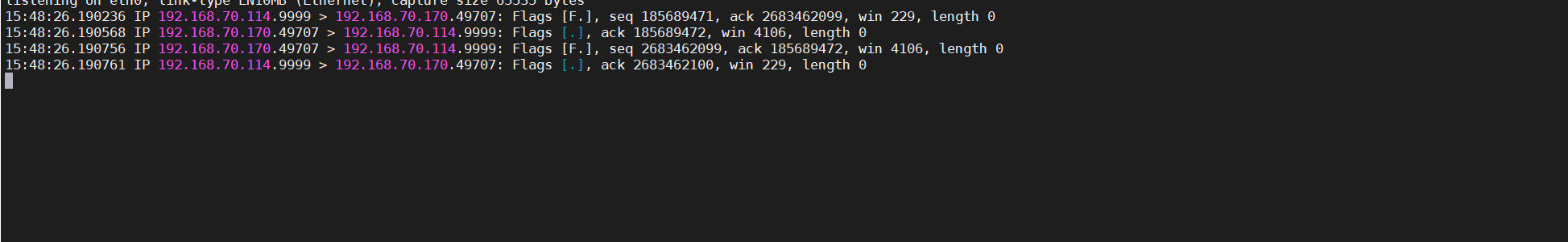

四次分手信息，F表示FIN，小数点表示ack

15:48:26.190236 IP 192.168.70.114.9999 > 192.168.70.170.49707: Flags [F.], seq 185689471, ack 2683462099, win 229, length 0
15:48:26.190568 IP 192.168.70.170.49707 > 192.168.70.114.9999: Flags [.], ack 185689472, win 4106, length 0
15:48:26.190756 IP 192.168.70.170.49707 > 192.168.70.114.9999: Flags [F.], seq 2683462099, ack 185689472, win 4106, length 0
15:48:26.190761 IP 192.168.70.114.9999 > 192.168.70.170.49707: Flags [.], ack 2683462100, win 229, length 0

TIME_WAIT状态

关于TIME_WAIT状态也是面试中的高频题，这种状态是出现在主动关闭方收到被动关闭方发出FIN后，并且主动关闭方也回复了ack时的状态。这个状态的持续时间是最长分节生命期MSL（maximum segment lefetime）的两倍，所以又称2MSL。每个TCP实现都必须选择一个MSL值，这个值建议是2分钟，而传统上使用的是30秒，所以TIME_WAIT状态的延迟在1分钟至4分钟之间。MSL是IP数据包能在互联网中生存的最长时间。

TIME_WAIT状态存在的两个理由

1、实现终止TCP全双工连接的可靠性
2、允许老的重复分节在网络中消失

第一个理由的解释：

为了方便解释，假设服务端为主动关闭方

假设四次分手中，最后一次服务端向客户端发送的ack数据包丢失，那么服务端将重发最终的FIN，所以服务端就必须维护一个状态用来允许可能产生的ack重发。如果不维护，那重发时就会发生RST错误，所以为了保证TCP的可靠性，就必须正确处理连接终止序列四次分手中任何一次数据丢失的请求。

第二个理由的解释：

假设现在有一个192.168.70.114 9999和192.168.70.170 49707的TCP连接，当服务端关闭这个连接后，接着又重新建立起一个相同的IP、端口的连接，此时后一个连接称为前一个连接的化身，因为它们的IP地址和端口号都相同，TCP必须防止来自某个连接的老重复分组在连接终止后又再现，从而被误解成属于同一连接的化身，要实现这种功能，TCP不能给处于TIME_WAIT状态的连接启动新的化身，既然TIME_WAIT状态的持续时间是2MLS，这就足够让某个方向上的分组最多存活MSL秒即被丢弃，另一个方向上的应答最多存活MSL秒也被丢弃（指的就是服务端和客户端），通过这个规则，就能保证当成功建立以个TCP连接时，来自该连接先前化身的老重复分组都已在网络中消失。
