该博客介绍了如何利用Lloyd算法优化标量参数，并通过量化信号进行通信过程的仿真。首先，使用3比特信道进行信号传输，然后通过lloyds函数生成分界点和编码手册，接着利用quantiz函数进行信号量化，得到量化索引和误差。最终，通过图形展示量化后的信号与原始信号对比。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

N=2^3;%3bit来传输信道
t=[0:100]*pi/20;
u=cos(t);
[p,c]=lloyds(u,N);%生成分界点矢量和编码手册
[index,quant,distor]=quantiz(u,p,c);%量化信号
plot(t,u,t,quant,'*');

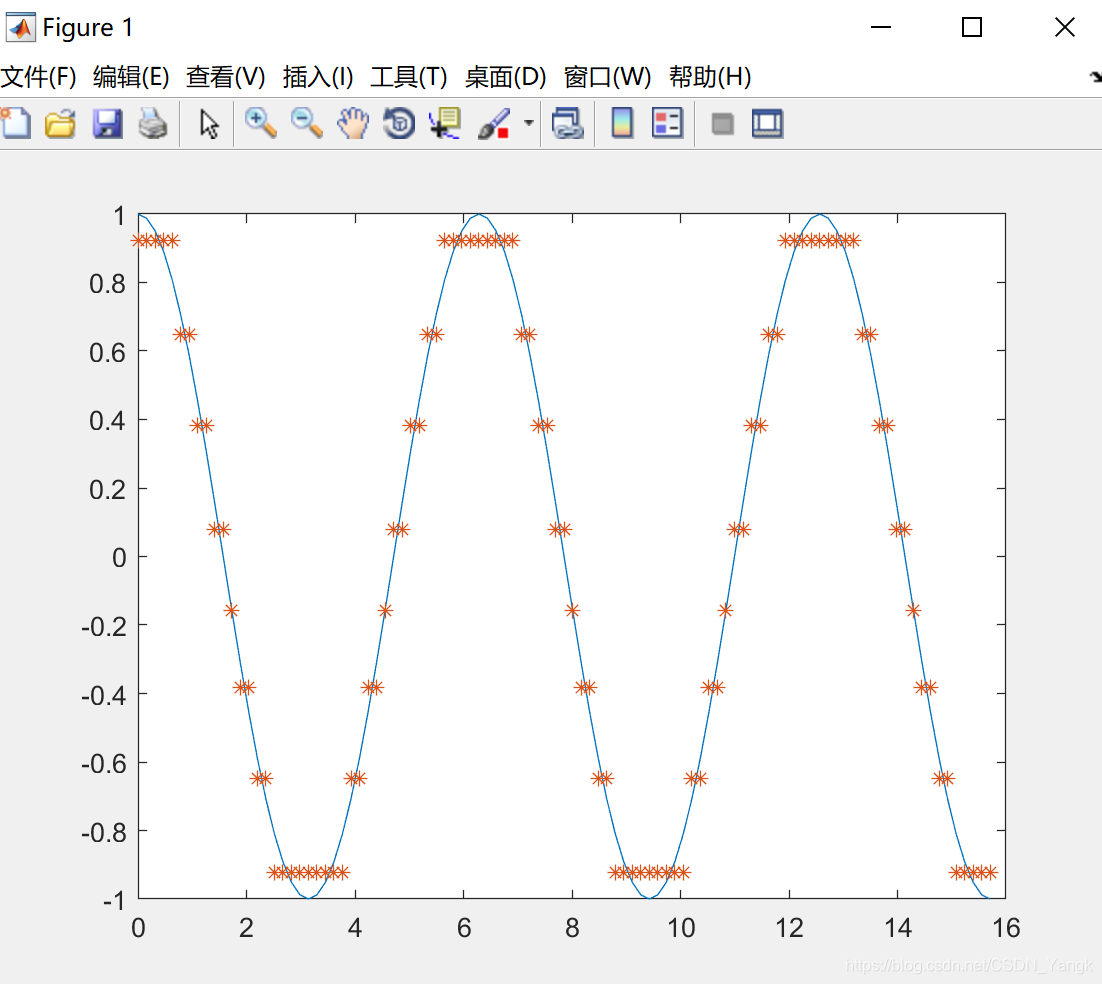

仿真效果图：
在这里插入图片描述
通信工具：
1.采用训练序列和Lloyd算法优化标量算法的函数
格式：[parition,codebook]=lloyod(training_set,ini_codebook)
解释：用training_set来训练优化标量参数parition和码本codebook，ini_codebook是codebook的初始值。
在本例中，拿cost来训练p，c的初始值是N
2.产生量化索引和量化输出值的函数quantiz
格式：[index,quant,distor]=quantiz(sig,partion,codebook)
解释：sig输入信号，partion是判断向量,codebook是码本
产生量化索引index,量化信号值quant以及量化误差distor
