教务管理系统类图，包图，顺序图，活动图

最新推荐文章于 2023-12-25 09:23:26 发布
最新推荐文章于 2023-12-25 09:23:26 发布
阅读量8.9k 收藏 81
点赞数 6
文章标签： 软件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/CSDN_lyy12345678/article/details/125009195
版权

1.某高校教务系统：每个学生属于某个班级，每个班级有若干学生;每个学生规定学习几门课程，每门课程有若干个任课教师;每个学生在选修某门课程时可选择某一指定的任课教师，每位教师担任若干门课的教学工作;学生学习某门课程后获得学分和成绩。用对象模型描述下列对象的属性、服务及相互关系。

学生：学号，姓名，专业，班级，性别

班级：系，专业，入学年份

课程：课程名，任课教师，学分

姓名，担任的课程名，任课班级

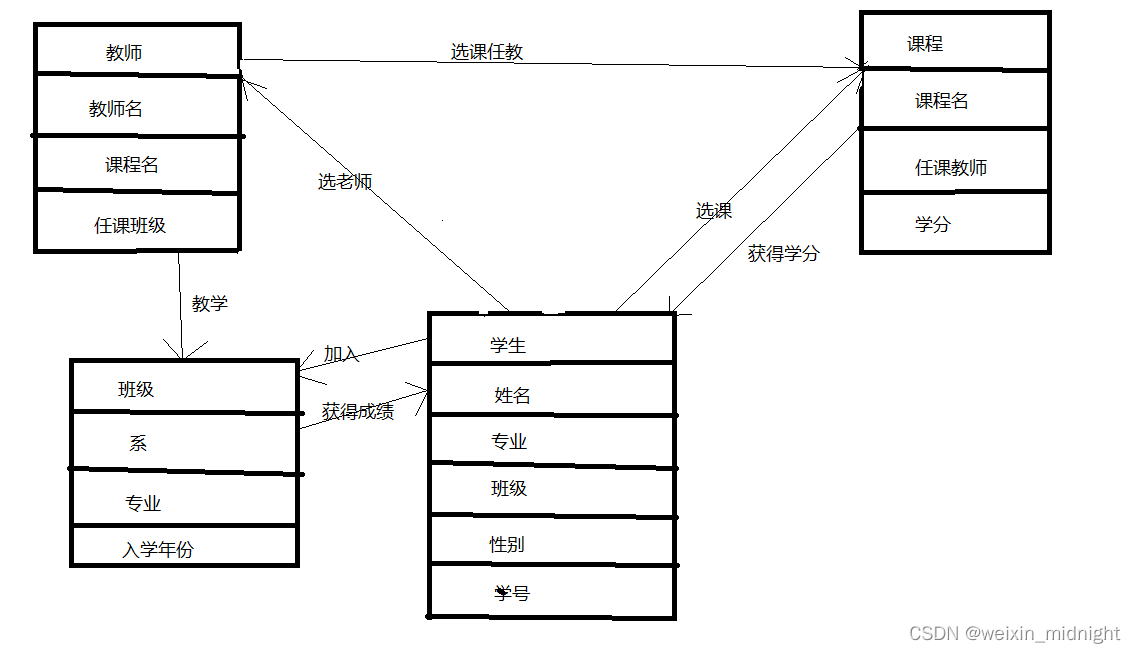

①类图

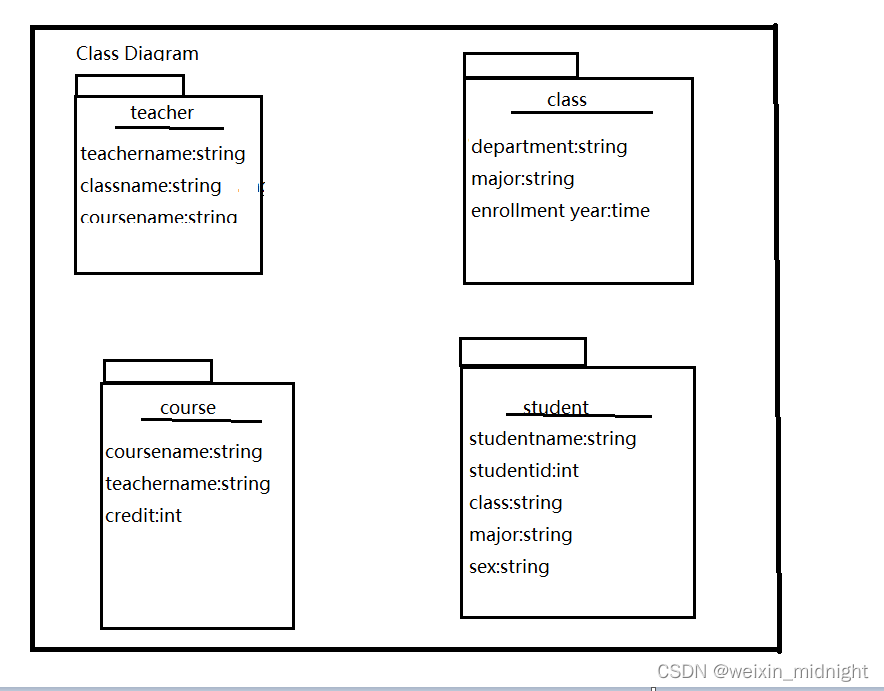

 ②包图

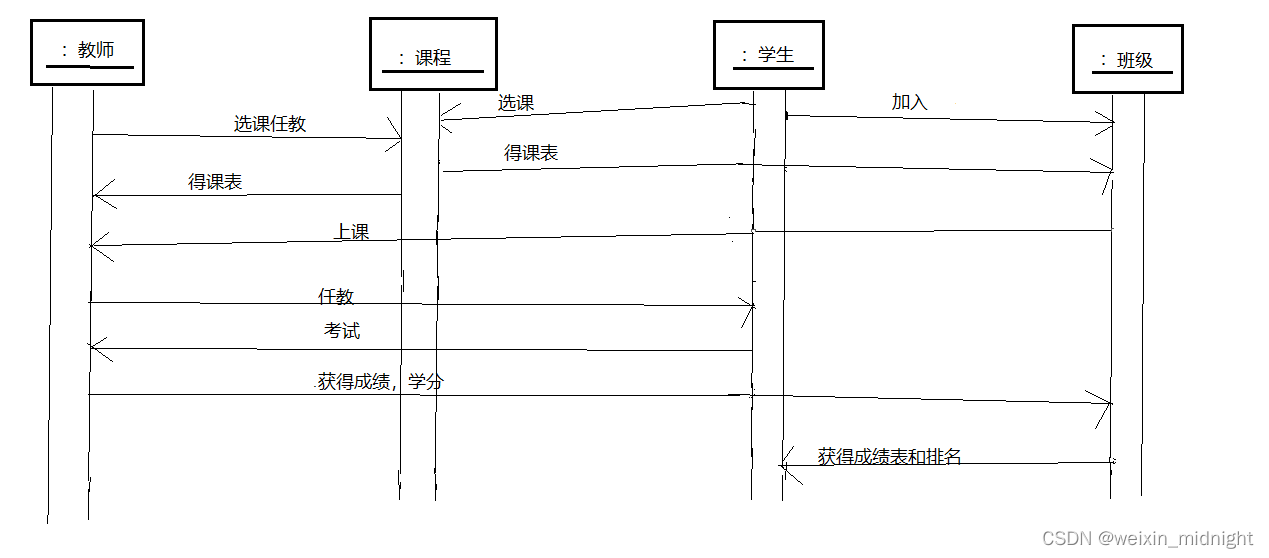

 ③顺序图



 (自己画的，仅供参考)
