聊一聊SLAM核心算法之ESKF多传感器融合算法

作者 | 应知  编辑 | 汽车人

原文链接：https://zhuanlan.zhihu.com/p/628074965?

点击下方卡片，关注“自动驾驶之心”公众号

ADAS巨卷干货，即可获取

点击进入→自动驾驶之心【SLAM】技术交流群

后台回复【SLAM综述】获取视觉SLAM、激光SLAM、RGBD-SLAM等多篇综述！

研究生进行无人机控制导航时，使用GNSS/Mag/IMU等传感器进行组合导航定位，用于计算无人机的姿态。

本文主要介绍ESKF算法在多传感器融合中的应用，详细记录和推导ESKF状态传播方程，并更详细解释观测方程及其物理意义，直观的解释SLAM-IMU状态预测方程的关系，用于算法学习研究。

EKF算法过程简单理解：

1. 通过IMU传感器进行状态更新，并计算其状态协方差；

2. SLAM/GNSS等作为EKF观测值，计算观测协方差；

3. 增益（可以理解为加权平均的权重）由状态协方差和观测协方差之间的比值计算；

4. 通过协方差进行状态更新，

ESKF主要用于多传感器融合，可用于降低AR眼镜算法功耗、提升大场景SLAM的效果等。

1. 状态预测方程

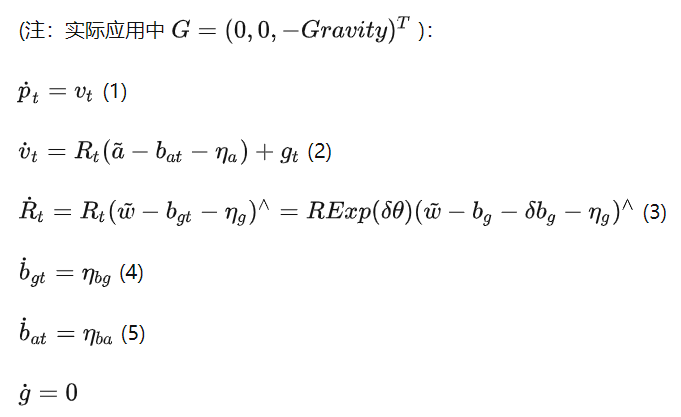

定义，考虑噪音，状态变量随时间变化如下

2. 误差状态传播方程

参考文章已经很详细，现补充部分细节公式推理，并按顺序重新整理：

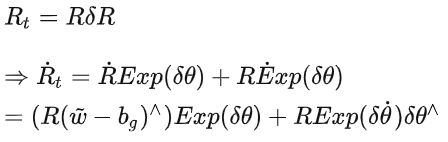

旋转矩阵：

结合式(3)：

位置：

速度：

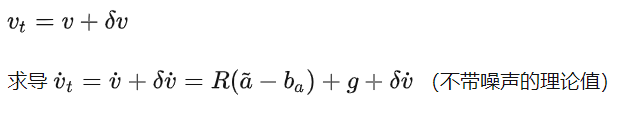

由式(2)可得

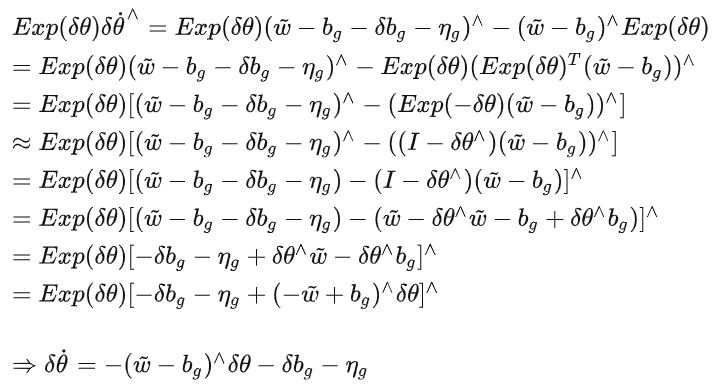

忽略高阶小量

因此可以得到

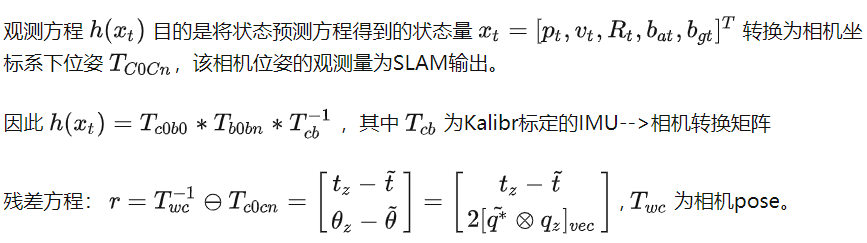

3. 观测方程和残差方程(链接slam和imu)
