1. 系统框架

图 1.1 展示了 Planning 在整个自动驾驶系统中的上下游和数据流关系[1].

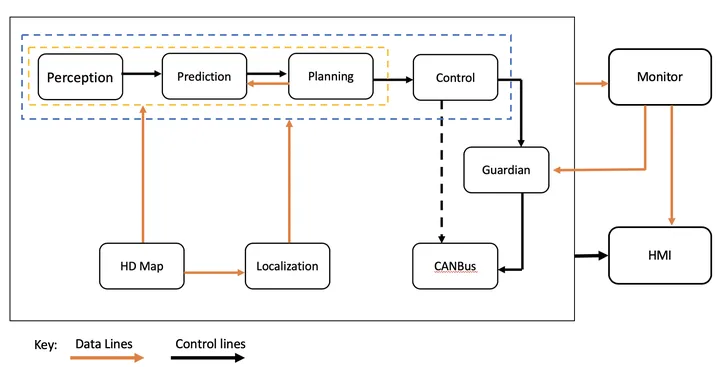

图 1.1 自动驾驶数据流

规划(Planning)接受上游包括定位(Localization)、高精地图(HD Map)、感知(Perception)和预测(Prediction)的信息, 生成轨迹之后交由控制(Control)去执行.

2. 规划的作用

Planning 模块在无人驾驶系统中负责决策和轨迹规划, 主要解决在已知当前位置、周围环境以及目标位置的情况下如何安全、高效、舒适地达到目标位置的问题[1].

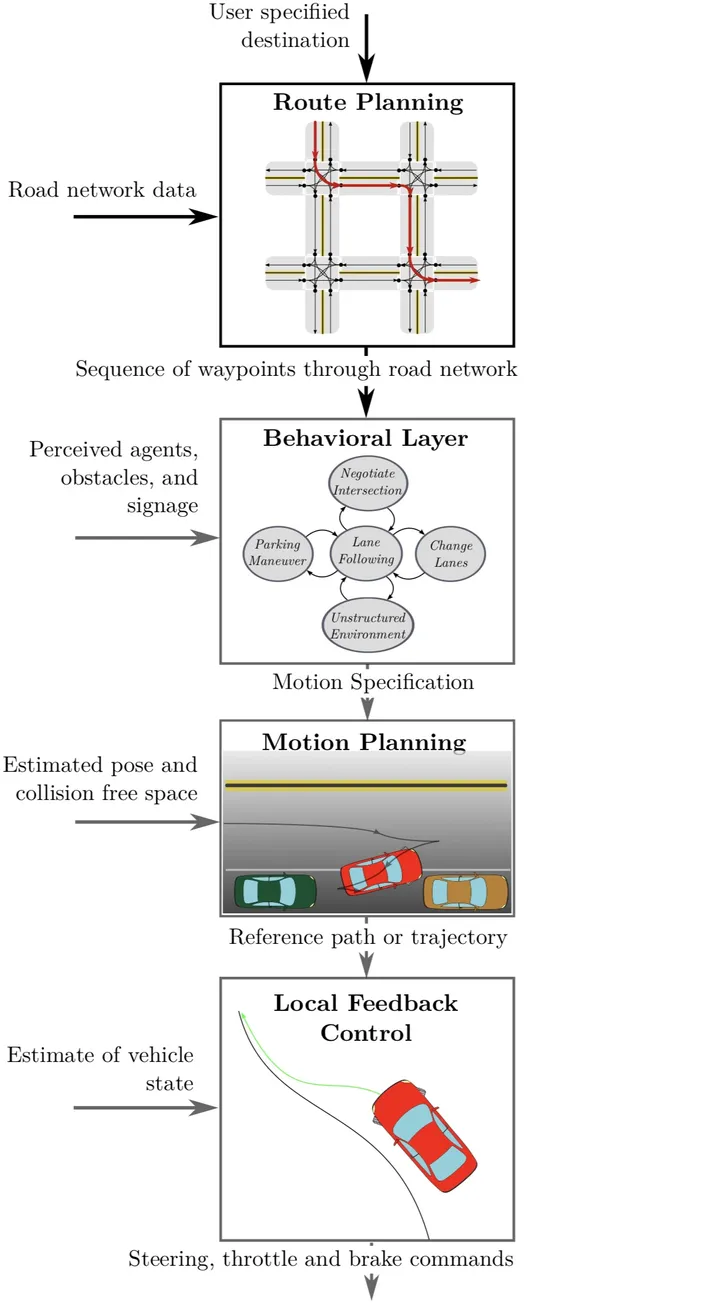

图 2.1 规划决策的层级

图 2.1 描述了 Planning 到 Control 的执行流程[2][3]. 即:

路由寻径(Routing Planning): 负责在宏观路网中形成衔接起点和终点的概略行车路线. 根据当前位置、目标位置、高精地图生成全局 Routing 信息.
行为决策(Behavioral Layer): 根据周围环境决定当前所处场景, 并针对当前场景做出合理的决策. 其中, 横向决策包括直行, 微微绕行, 借道绕行. 纵向决策包括减速让行, 加速抢行, 停车和跟车.
轨迹规划(Motion Planning): 在微观层面生成符合行为决策结果的时空连续轨迹. 即根据决策信息、自车状态信息、环境信息、地图信息、Routing 结果, 生成未来 8s 的轨迹信息. 最后 Planning 将生成的轨迹交由 Control 模块跟踪执行 .

3. 路由巡径

Routing 中最重要的是了解地图的拓扑结构, 如何将 A* 算法用于搜索, 以及 Cost 设计. 这里不进行展开. 详细见Routing.

4. 行为决策

行为决策的目的:

保障无人车的行车安全并遵守交通规则
为路径和速度的平滑优化提供限制信息

4.1. 输入输出

输入:

Routing信息
道路结构信息: 当前车道, 相邻车道, 汇入车道, 路口
交通信号和标识: 红绿灯, 人行横道, 停车标志
障碍物信息: 障碍物类型, 位置, 大小, 速度, 预测轨迹输出:
路径信息: 路径长度, 左右限制边界
速度限制和边界
时间上的位置限制边界

4.2. 行为决策模型

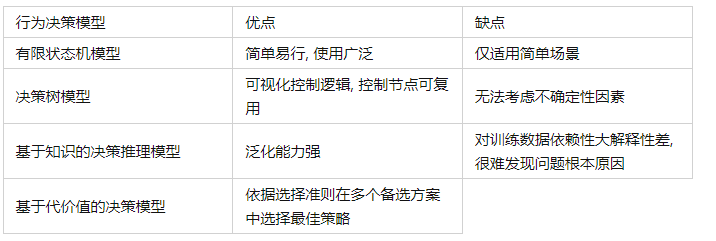

行为决策模型分为四类, 其优缺点如下表所示:

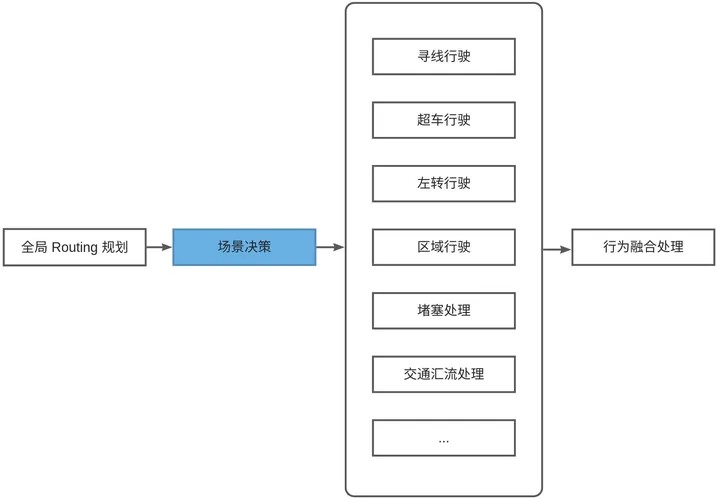

4.3. 决策类型

5. 轨迹规划

5.1. 横纵解偶

Planning 模块将轨迹规划分解成路径规划和速度规划两个部分[4].

路径规划: 生成车辆的可行驶曲线. 然后使用成本函数, 对每条曲线进行评估. 选择最低成本的路径.
速度规划: 在选择的路径上, 考虑与障碍物的时空交集, 作出超车, 让行, 跟车, 停车等速度决策. 并使用优化算法, 对决策后的速度进行平滑, 最终得到一条最优的速度曲线. 通过将路径和速度曲线结合, 可以构建车辆的行驶轨迹.

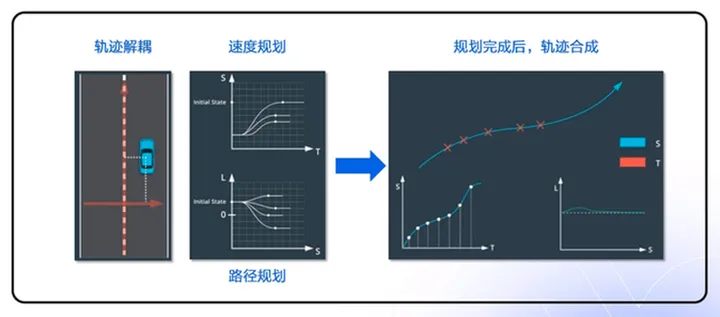

图 5.1 路径 - 速度规划解耦

5.2. 路径规划

路径规划的步骤:

对输入的中心线采集点进行平滑, 得到一条方向和曲率都连续的参考线.
将道路分割成单元格, 对单元格中的点进行随机采样, 通过将单元格中的点进行连接, 得到一组候选路径.
计算候选路径的成本, 考虑偏离参考线, 碰撞, 速度限制, 舒适度等要求.
从这些路径中, 选择成本最低的路径.

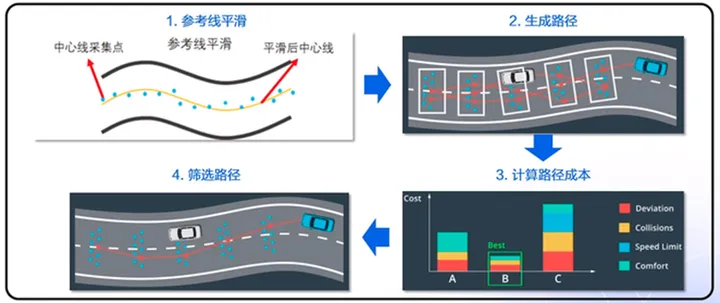

图 5.2 路径规划

5.3. 速度规划

速度规划需要使用 ST 图, 横坐标是时间, 纵坐标是行驶距离. 当斜率越大时, 行驶速率越快. 为了构建最佳的速度曲线. 需要把 ST 图网格化. 在每个单元格中, 假设速度不变. 这样得到一个近似的简化的速度曲线.

利用预测规划和 Path 的碰撞检测, 道路上的障碍物可以绘制成在特定时间段内, 阻挡道路的某些部分的矩形(准确的说应该时平行四边形?) 如1图所示.

绘制障碍物ST图
规划无碰撞的速度曲线
选择最佳速度曲线
速度曲线的平滑

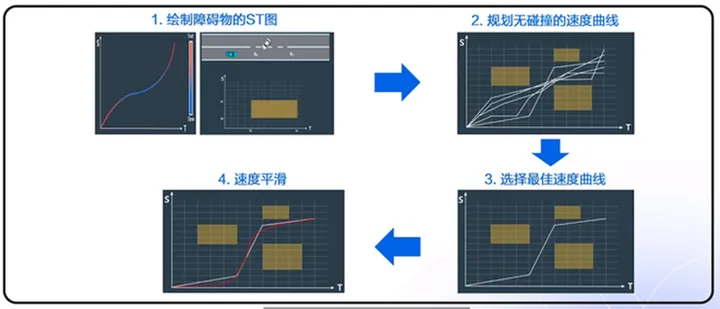

图 5.3 速度规划
