基于STC12C5A60S2系列1T 8051单片机定时器/计数器应用
- STC12C5A60S2系列1T 8051单片机管脚图
- STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式及配置
- STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式介绍
- STC12C5A60S2系列1T 8051单片机定时器/计数器介绍
- STC12C5A60S2系列1T 8051单片机定时器/计数器的结构
- 基于STC12C5A60S2系列1T 8051单片机定时器/计数器的特殊功能寄存器列表
- 基于STC12C5A60S2系列1T 8051单片机定时器/计数器0、1、2工作模式
- 基于STC12C5A60S2系列1T 8051单片机定时器/计数器0、1初值计算
- 基于STC12C5A60S2系列1T 8051单片机定时器/计数器0、1、2编程
STC12C5A60S2系列1T 8051单片机管脚图
STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式及配置
STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式介绍
STC12C5A60S2系列1T 8051单片机定时器/计数器介绍
STC12C5A60S2系列1T 8051单片机定时器/计数器的结构
基于STC12C5A60S2系列1T 8051单片机定时器/计数器的特殊功能寄存器列表
基于STC12C5A60S2系列1T 8051单片机定时器/计数器0、1、2用到的特殊功能寄存器
STC12C5A60S2系列1T 8051单片机辅助寄存器AUXR
作用:用来设置STC12C5A60S2系列1T 8051单片机定时器/计数器类型、定时分频
定时器/计数器工作模式寄存器TMOD
作用:用来设置STC12C5A60S2系列1T 8051单片机定时器/计数器以下功能
(1)、设置定时器/计数器启动与停止
(2)、设置定时器/计数器是定时还是计数
(3)、设置定时器/计数器工作方式
定时器/计数器控制寄存器TCON
作用:用来设置STC12C5A60S2系列1T 8051单片机定时器/计数器以下功能
(1)、设置定时器/计数器溢出标志
(2)、设置定时器/计数器运行
(3)、设置外部中断请求标志
(4)、设置外部中断工作方式
定时器/计数器时钟输出和掉电唤醒寄存器WAKE_CLKO
定时器/计数器2工作模式寄存器T2MOD
定时器/计数器2控制寄存器T2CON
基于STC12C5A60S2系列1T 8051单片机定时器/计数器0、1、2工作模式
定时器/计数器0工作模式
定时器/计数器0模式0
定时器/计数器0模式1
定时器/计数器0模式2
定时器/计数器0模式3
定时器/计数器1工作模式
定时器/计数器1模式0
定时器/计数器1模式1
定时器/计数器1模式2
定时器/计数器2工作模式
捕获模式

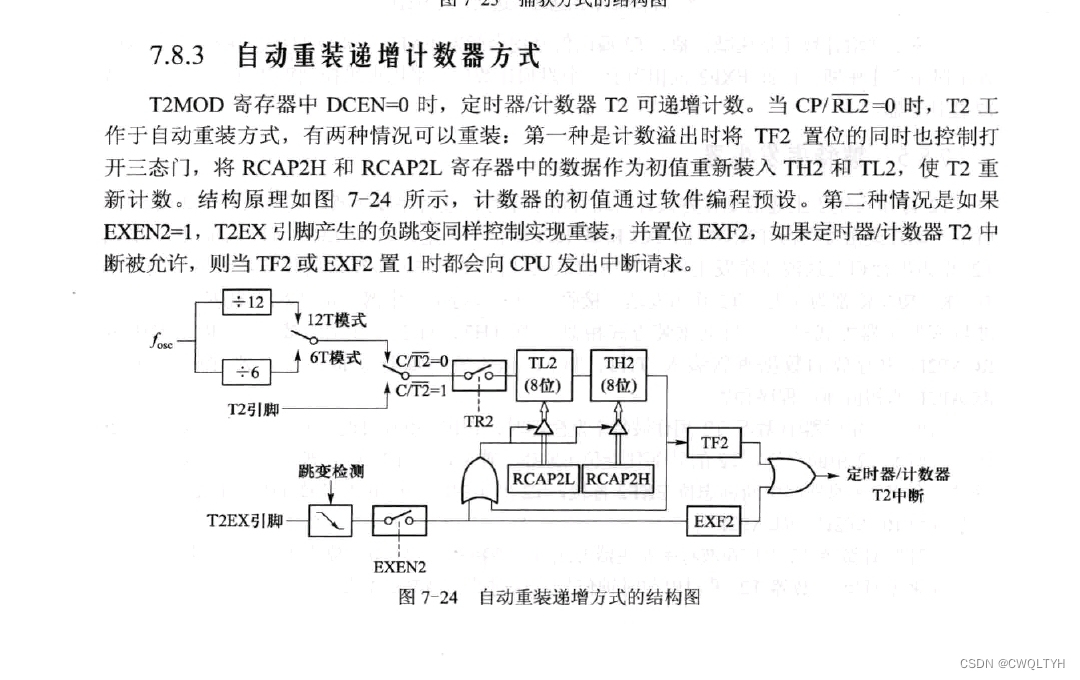

自动重装递增计数器模式

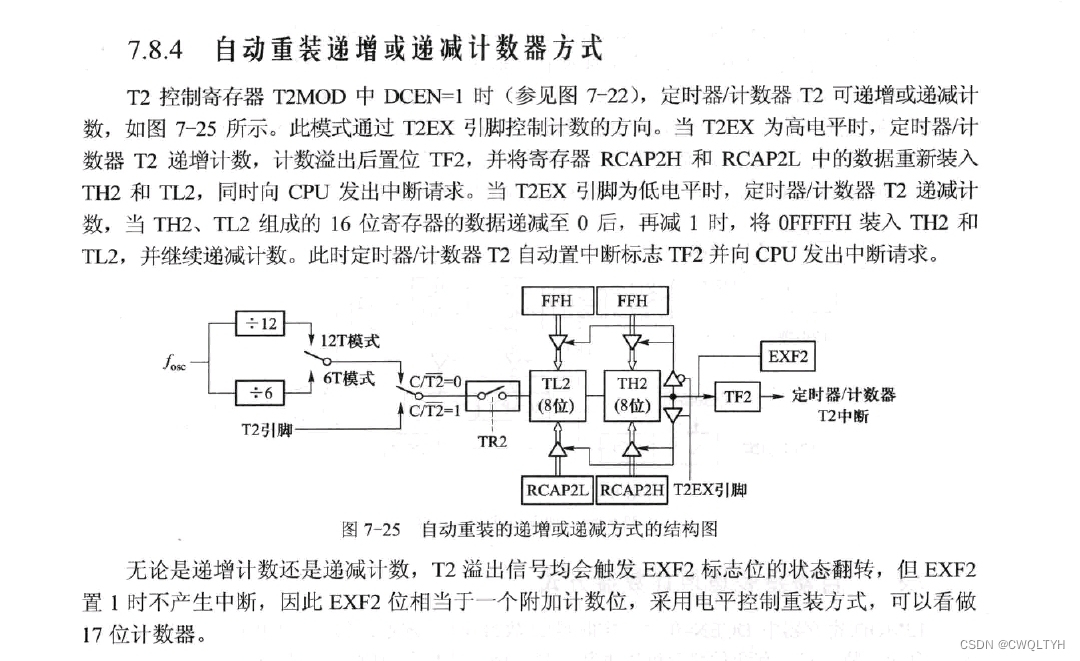

自动重装递减计数器模式

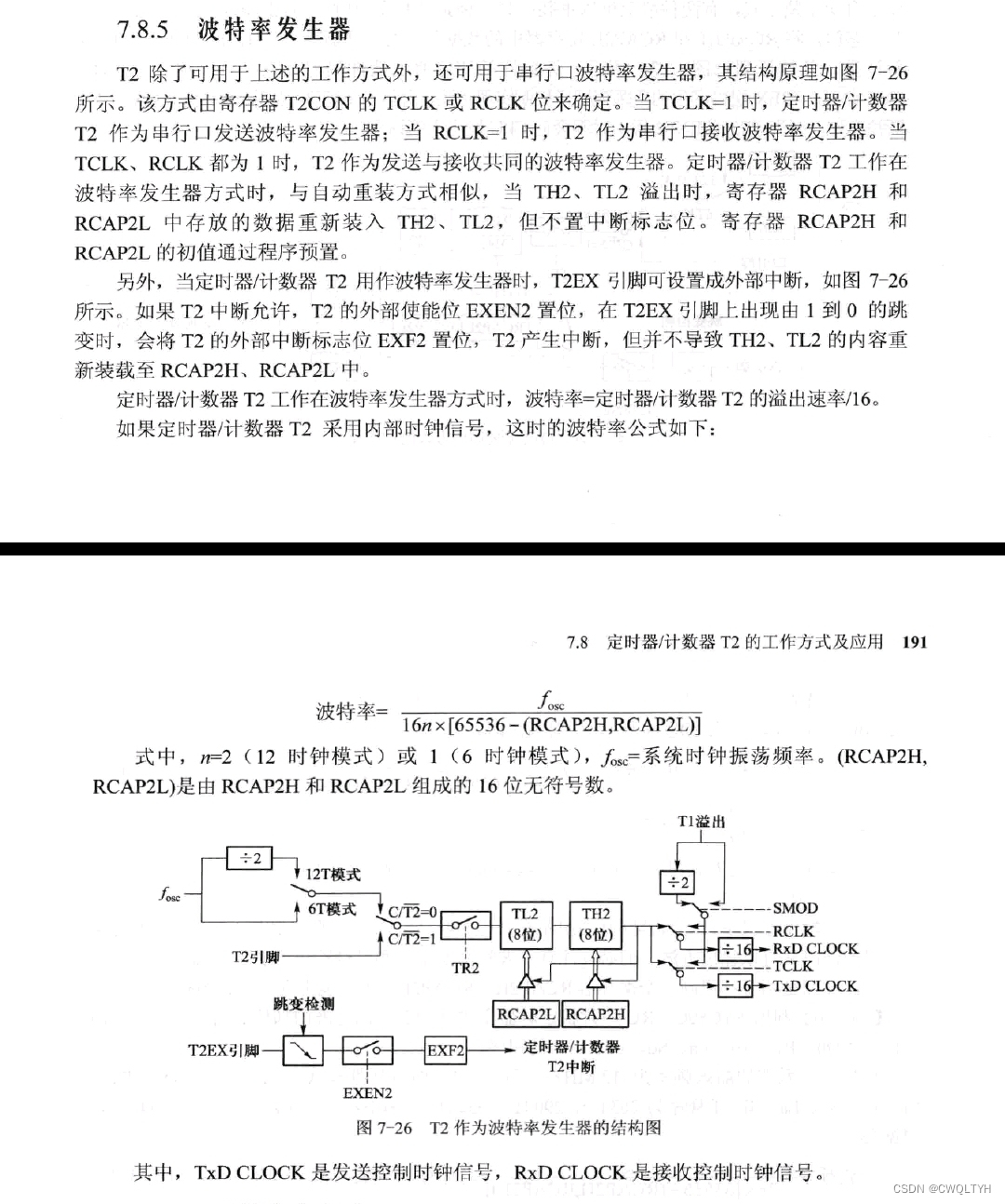

波特率发生器模式

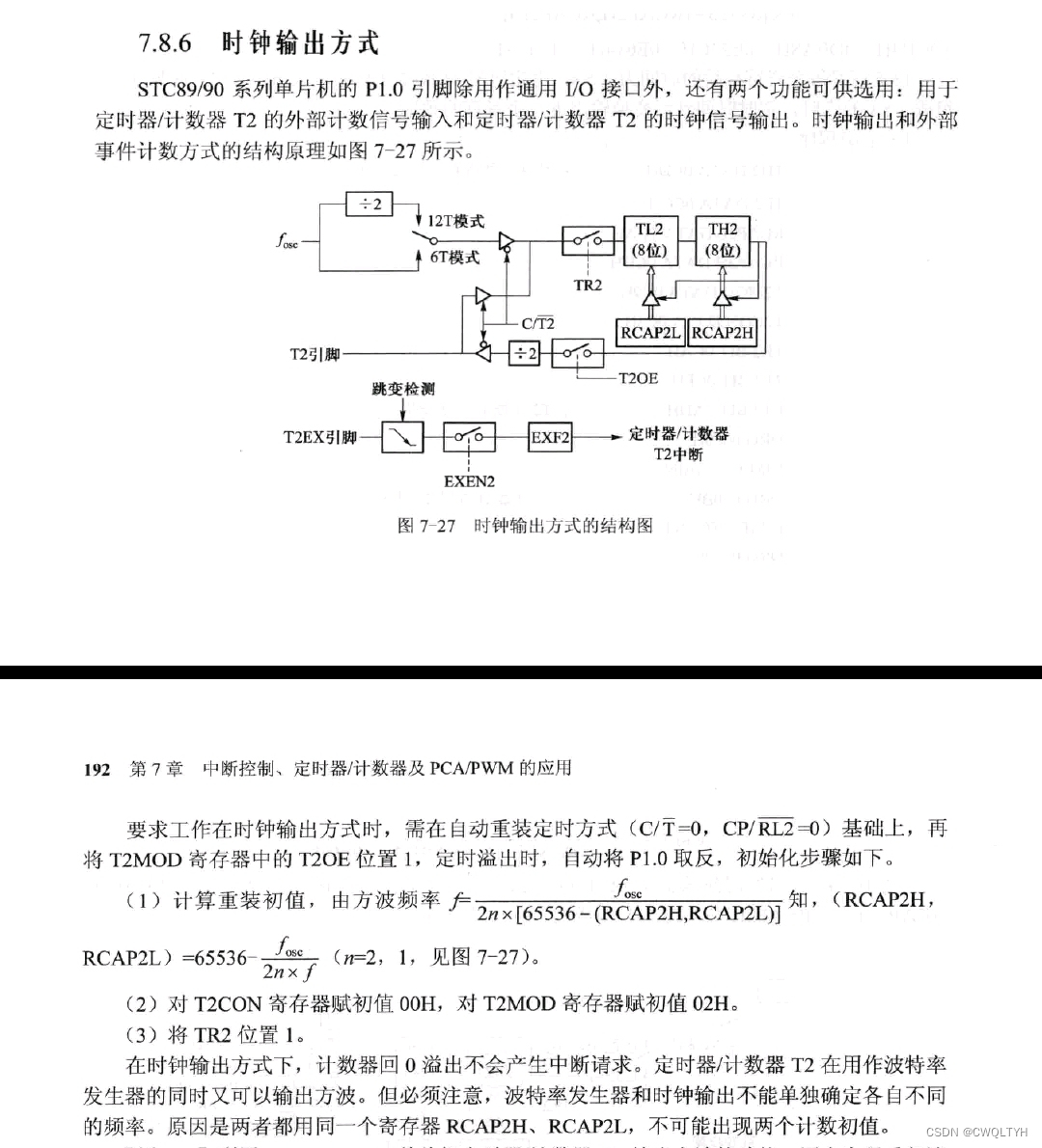

时钟输出模式

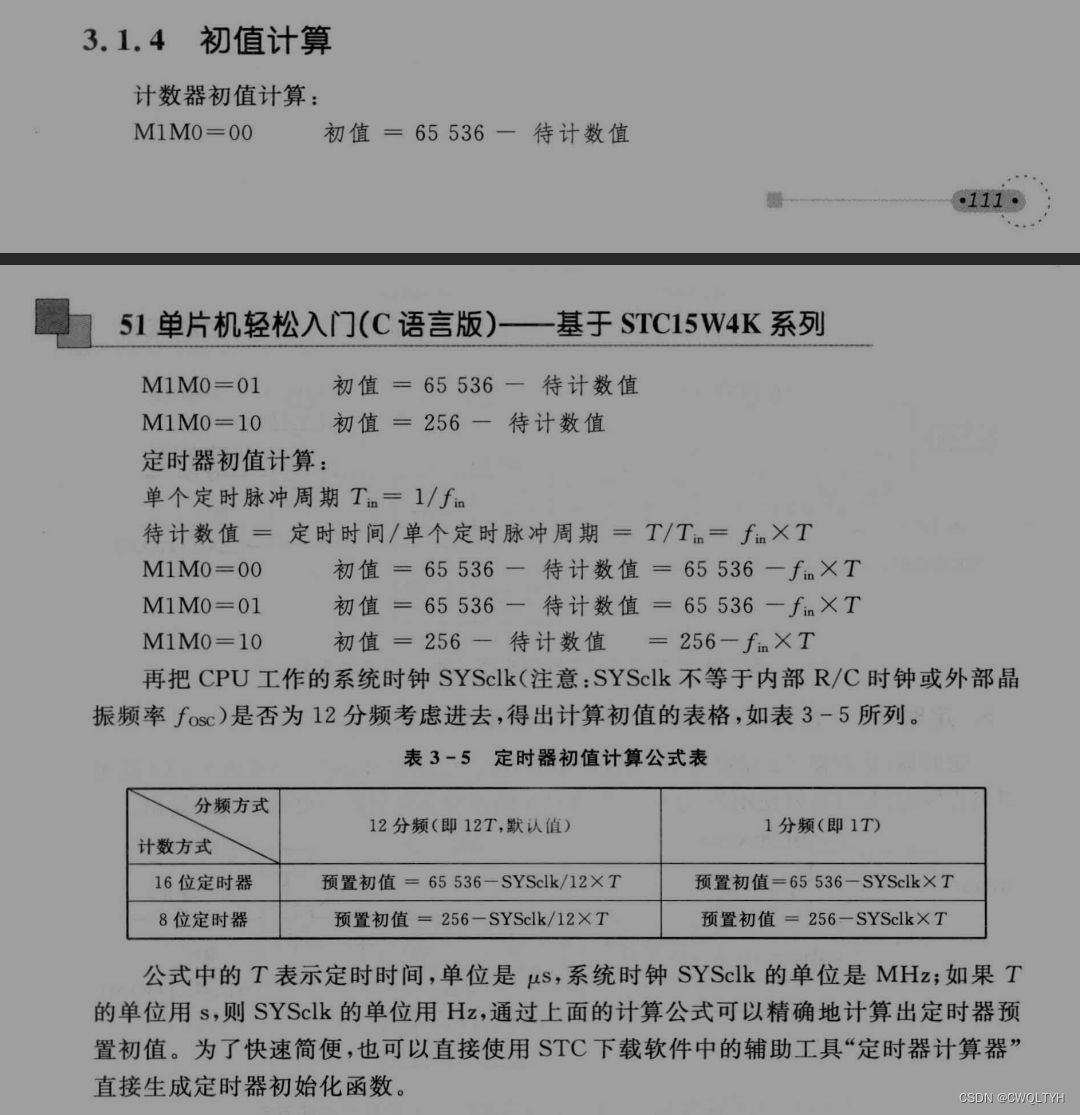

基于STC12C5A60S2系列1T 8051单片机定时器/计数器0、1初值计算
基于STC12C5A60S2系列1T 8051单片机定时器/计数器0、1、2编程
/*****关于8051系列单片机定时器溢出率和定时器初值(定时计数初值)之间计算的知识点*****/
/****
一、定时器溢出率计算公式
1、定时器溢出率:定时器每秒溢出的次数
2、定时器溢出率计算公式表
定时方式 分频方式 公式
方式1:16位定时器 12分频(即12T 默认值) Ft=晶振频率/12/(65536-定时器初值)
方式2:8位定时器 12分频(即12T 默认值) Ft=晶振频率/12/(256-定时器初值)
方式1:16位定时器 1分频(即1T) Ft=晶振频率/1/(65536-定时器初值)
方式2:8位定时器 1分频(即1T) Ft=晶振频率/1/(256-定时器初值)
二、定时器初值(定时计数初值)计算公式
定时方式 分频方式 公式
方式1:16位定时器 12分频(即12T 默认值) 定时器初值(定时计数)=65536-晶振频率/12*定时时间
方式2:8位定时器 12分频(即12T 默认值) 定时器初值(定时计数)=256-晶振频率/12*定时时间
方式1:16位定时器 1分频(即1T) 定时器初值(定时计数)=65536-晶振频率*定时时间
方式2:8位定时器 1分频(即1T) 定时器初值(定时计数)=256-晶振频率*定时时间
