在网络工程领域，华为生成树协议（STP）是构建稳定、可靠网络的关键技术之一。本文将深入剖析华为 STP，结合原理、配置及实战案例。

一、STP：解决二层广播风暴的利器

1.1 为什么要有 STP？

在网络世界里，冗余链路就像是一把双刃剑。它能提升网络的可靠性，确保在部分链路故障时数据传输不中断，但也可能引发广播风暴。想象一下，网络中的数据像潮水一样不断循环，所有设备都被大量无用数据淹没，这就是广播风暴带来的灾难。而 STP 的使命，就是打破环路生成的条件，通过阻塞某些端口，让网络形成无环的树形拓扑结构。同时，它还具备链路备份功能，当正常链路出现问题，那些被阻塞的端口就会挺身而出，转换为转发状态，保障数据传输畅通无阻。

1.2 BPDU：STP 的 “信使”

STP 的各种选举过程，都离不开 BPDU（网桥协议数据单元）。它就像是网络中的 “信使”，直接封装在以太网帧中，在交换机之间传递重要信息。BPDU 的功能强大，主要包括选举根桥、确定冗余路径位置、阻塞特定端口避免环路、通告网络拓扑变更以及监控生成树状态。根桥会每隔 2 秒发送一次 BPDU，最初，每个交换机都认为自己是根桥，纷纷发送 BPDU。经过一番 “较量”，拥有最小 bridge - id（网桥优先级 + MAC 地址）的交换机脱颖而出，成为根桥，之后就只有根桥负责发送 BPDU，非根桥则负责转发，转发时仅修改 bridge - id 和 cost 字段。

1.3 BPDU 的两种类型

BPDU 分为配置 BPDU 和 TCN（拓扑变更通告）BPDU。配置 BPDU 由根网桥周期性发送，携带 STP 参数，用于各项选举；TCN BPDU 则是在交换机检测到拓扑发生变更时产生，由非根网桥发出，及时通知其他设备网络拓扑的变化。

1.4 设置根网桥的两种方法

修改网桥优先级命令：在华为设备的系统视图下，使用 “stp_priority 0” 命令（数值需为 4096 的倍数）可以修改网桥优先级，将交换机设置为根网桥。例如，“[SWI] stp_priority 0”，通过降低优先级，让该交换机更有机会成为根桥。
设置此网桥为根网桥：直接使用 “[sw1] stp root primary” 命令，交换机的优先级会自动变为 0，成为当之无愧的根桥。

1.5 查看根网桥：display stp 命令

想要知道网络中的根网桥是谁？只需在设备上输入 “display stp” 命令，就能获取详细信息。从命令输出结果中，可以看到根桥的 MAC 地址、优先级等关键数据，方便我们了解网络拓扑结构。

1.6 选举根端口、指定端口的规则

根端口和指定端口的选举遵循严格规则。首先是到达根桥的最小路径开销，开销越小越有优势；其次是最小的发送方 BID；最后是最小的发送方 PID（优先级默认 128 + 端口号）。不同带宽的链路对应不同的路径开销值，比如 10M 带宽的链路开销是 100，100M 带宽是 19，1G 带宽是 4，10G 带宽是 2。如果需要调整端口优先级，可以使用 “[SW1-Ethernet0/0/2] stp port priority 0” 这样的命令。查看端口状态时，“display stp brief” 命令就能派上用场，它能清晰展示各个端口的角色和状态。

1.7 开启快速生成树：提升网络收敛速度

传统 STP 从阻塞到转发状态的过渡时间较长，而快速生成树协议（RSTP）能大幅缩短这一过程。在华为设备上，只需简单两步就能开启 RSTP：先输入 “stp enable” 开启 STP 功能，再使用 “stp mode_rstp” 将模式设置为 RSTP，让网络收敛速度更快，数据传输更高效。

二、MSTP：实现链路负载均衡的 “魔法”

MSTP（多实例生成树）就像是网络中的 “魔法师”，能让指定的一个或多个 VLAN 生成一棵树，实现链路的负载均衡。在实际网络环境中，不同 VLAN 的数据流量分布不均，如果仅靠单棵生成树，部分链路可能会不堪重负，而其他链路却闲置浪费。MSTP 通过创建多个生成树实例，将不同 VLAN 映射到相应实例，合理分配流量，让网络资源得到充分利用。

配置 MSTP 时，在系统模式下，首先使用 “stp mode mstp” 设置 STP 模式为 MSTP，接着进入 MSTP 设置模式 “stp region - configuration”。在该模式下，定义区域名称（如 “region - name huawei”）、版本级别（如 “revision - level 1”），并将 VLAN 与实例进行关联（如 “instance 1 vlan 10”“instance 2 vlan 20”）。完成配置后，使用 “active region - configuration” 保存设置。之后，还可以指定交换机在不同实例中的角色，如 “[Huawei] stp instance 1 root primary” 将本台交换机设置为实例 1 的根桥，“[Huawei] stp instance 2 root secondary” 设置为实例 2 的备份根桥。

三、实战演练：华为 STP 与 MSTP 配置实验

3.1 实验环境搭建

本次实验使用 ensp 华为模拟器，构建了一个包含 AR1 路由器、LSW1、LSW2、LSW3 交换机以及 PC1、PC2 终端的网络拓扑。AR1 的 GE 0/0/0 接口连接 192.168.10.1/24 网络，GE 0/0/2 接口连接 192.168.20.1/24 网络；LSW1、LSW2、LSW3 交换机分别配置了多个端口，并划分到 VLAN10 和 VLAN20 中；PC1 和 PC2 分别位于不同 VLAN 内，通过交换机与网络相连。

3.2 实验目的

本实验旨在深入了解 STP 协议的运行参数模式，掌握 MSTP 的配置方法，观察网络在不同配置下的运行状态，验证 STP 和 MSTP 对网络稳定性和负载均衡的影响。

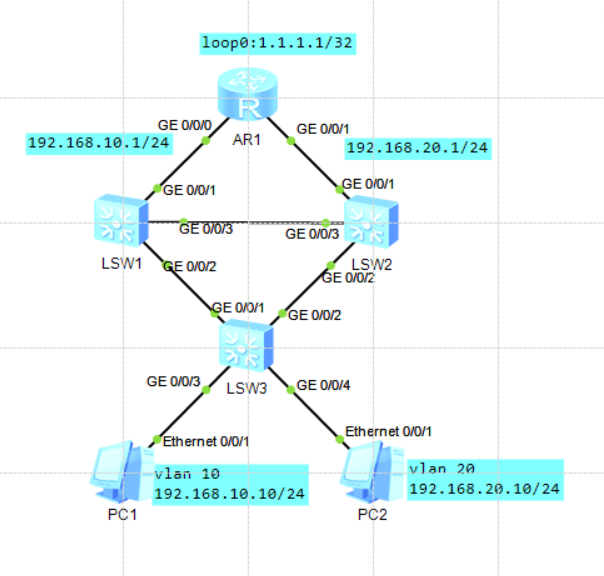

实验拓扑如下：

3.3 具体配置步骤

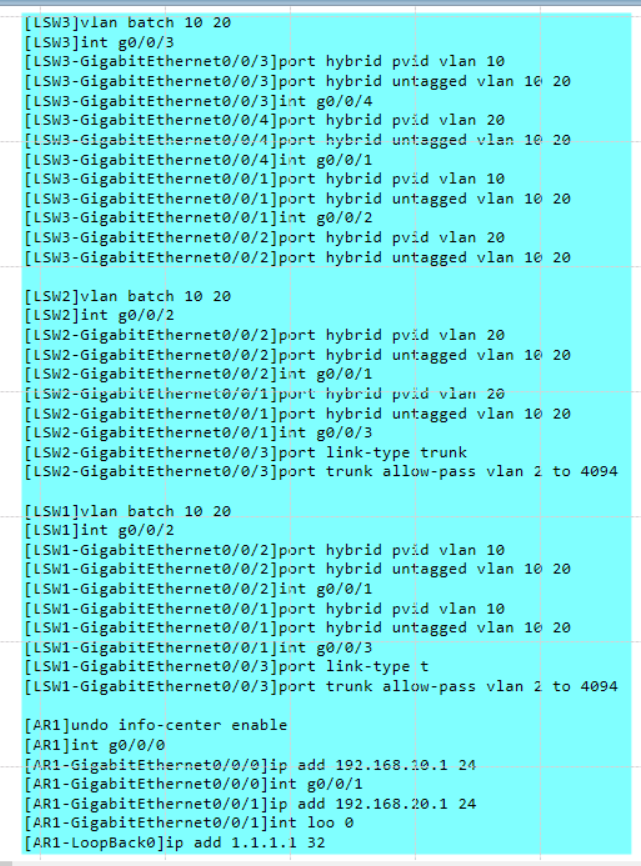

配置基本参数，实现互通：在 LSW1、LSW2、LSW3 交换机上创建 VLAN10 和 VLAN20，并配置端口模式和 VLAN 属性。具体配置如下：

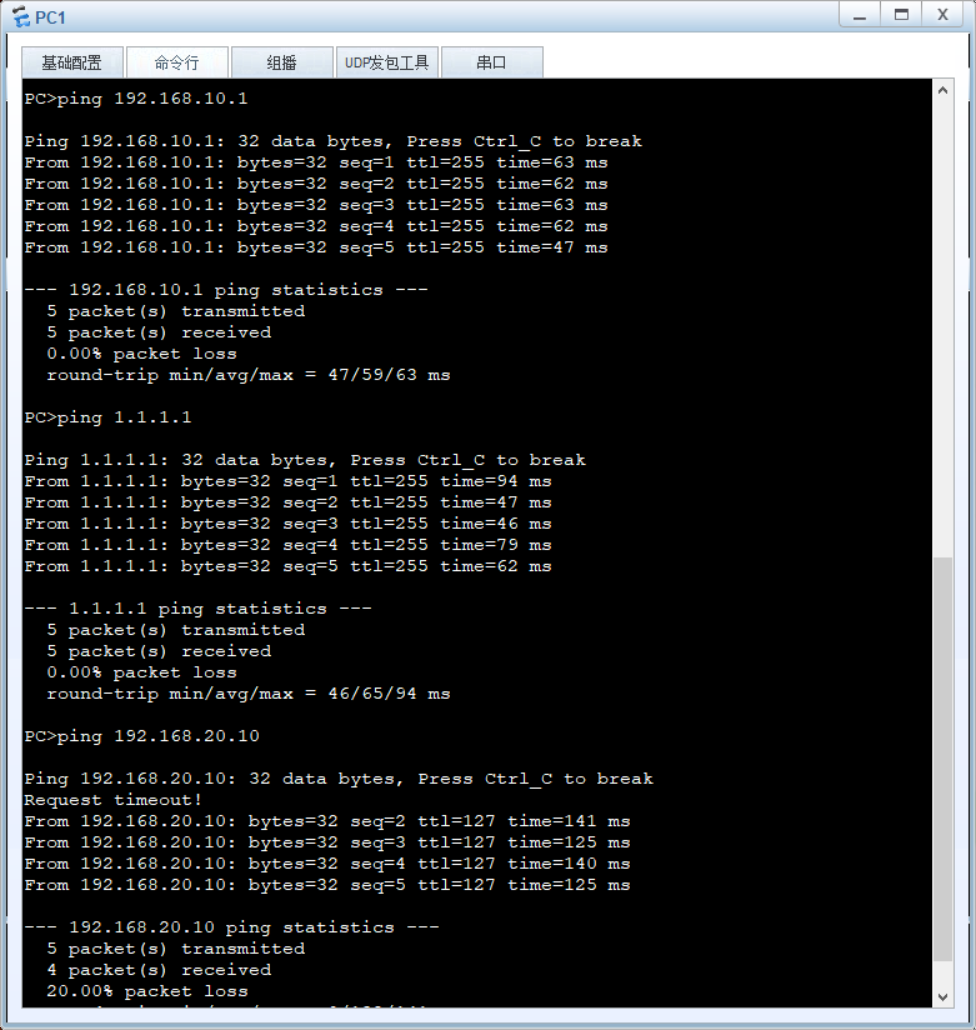

同时，在 AR1 路由器上配置接口 IP 地址，使不同 VLAN 之间能够通信。配置完成后，通过 PC1 和 PC2 的 ping 测试，验证网络互通性。

查看 STP 端口状态：由于交换机默认自动运行 STP 协议，使用 “display stp brief” 命令查看各交换机接口状态。可以看到，LSW3 的 e0/0/3 口为 AP 口（预备端口），处于 blocking 状态，这是 STP 为防止环路做出的决策。
配置 MSTP 实现负载均衡：按照前文介绍的 MSTP 配置方法，在 LSW1、LSW2、LSW3 交换机上进行配置。配置完成后，再次查看端口状态，会发现端口角色和状态发生了变化，不同实例下的 VLAN 流量被合理分配到不同链路，实现了负载均衡。
链路故障测试：为了验证 MSTP 的链路备份能力，将 LSW1 的一条链路（如 Ethernet0/0/1）shutdown。此时观察端口状态，发现 AP 状态自动转换，网络依然能够正常通信，PC1 和 PC2 之间的 ping 测试结果显示丢包率在可接受范围内，证明了 MSTP 在链路故障时的可靠性。
