4G无线通信技术的单片机远程升级研究（学习）

介绍了一种基于4G无线通信技术的单片机远程在线升级系统及方法，由上位机、4G无线模块、嵌入式设备终端3部分组成。
结合EC20 R2.1 4G模块，介绍了4G无线网络的组建方法，借助4G网络实现远程无线升级。
通过验证测试，系统能够实现嵌入式程序可靠、稳定地快速升级。
本设计特别适用于恶劣环境、偏远地区等特殊场合，可大大提高设备维护效率，降低维护成本，具有很高的应用价值。

嵌入式设备在使用过程中，经常因功能更新、缺陷修改、性能提升等原因需要进行升级。
程序升级的传统手段是维护人员亲赴现场烧写程序，如果设备应用在高温高湿、腐蚀、密闭空间、野外等恶劣偏远环境中，人工操作是很困难的。此外，传统手段速度慢、差旅费用高，尤其是当设备数量庞大、分布范围广时，耗费的成本是不可估量的。

随着无线通信技术的发展，GPRS、4G等应用越来越简单，本文提出基于4G无线网络的嵌入式程序IAP远程在线升级方案。
使用4G无线网络，无需现场布线，设备安装位置灵活，只要有4G信号覆盖即可，非常适合用于恶劣环境、设备量大、分布范围广等特殊场合。

IAP在线升级原理

对单片机进行编程，常用方式有JTAG、ISP、IAP等。

• JATG一般用于程序开发阶段在线调试。
• ISP需要依靠单片机厂商预先固化在片内的引导程序（Bootloader）通过串行外设等程序下载到存储器，这种方式需要通过更改硬件设置选择程序启动位置。
• IAP依靠用户自己的程序在运行中对单片机进行编程，不需要更改硬件设置，无人参与即可实现升级，具有更好的灵活性。

单片机实现IAP升级需要将片内存储器人为地分为两部分：一部分存储IAP程序，称为IAP程序区；另一部分存储正常的APP应用程序，称为APP程序区。

在STM32F103ZET6上实现IAP，需要将单片机配置为从Flash主存储器启动。

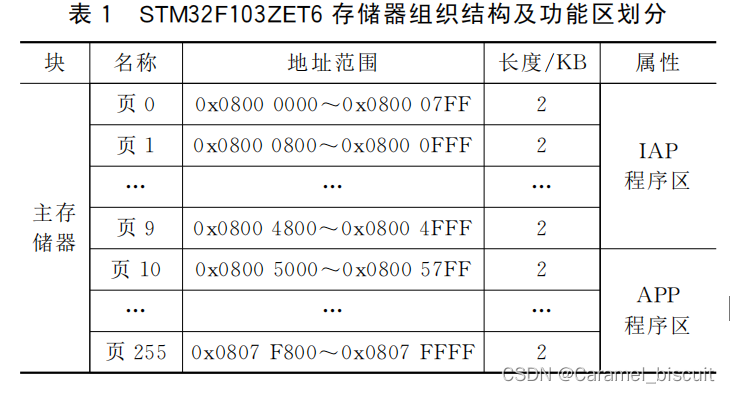

STM32F103ZET6的Flash存储器组织结构如表1所列，IAP程序放置在Flash基地址处（0x08000000）。在本应用中，将前20KB区域划为IAP程序区，其余划为APP程序区。

STM32主存储区起始地址为0x0800 0000，IAP程序从此地址开始写入。
在STM32中，程序的第1个字是栈顶地址，第2个字是复位向量指针，然后依次是其他中断向量指针（即中断向量表从第2个字开始）。

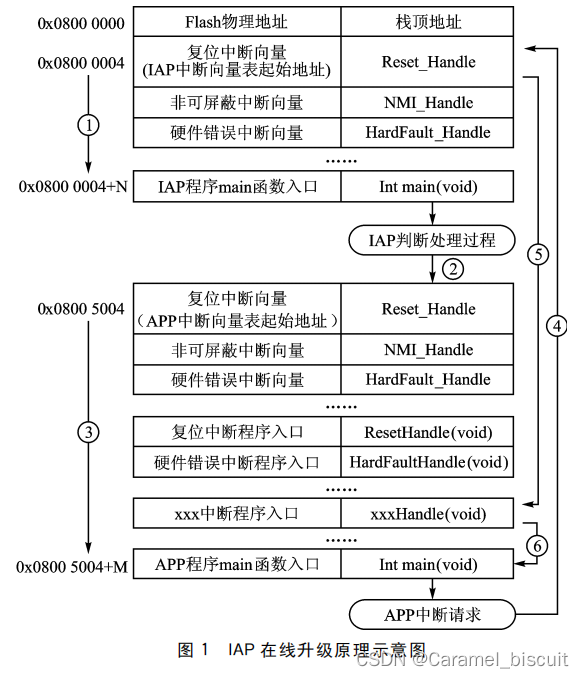

在设备生成阶段，将IAP和APP程序按照表1区域划分烧写到对应区域，系统启动及工作流程如图所示：

系统复位后从0x08000004地址取出复位中断指针，跳转到IAP复位中断程序执行，执行完后跳转到IAP程序main函数继续执行，如标号①所示。
在IAP的main函数中判断是否更新程序，并执行相应操作，最后从IAP向APP的跳转，取出APP复位中断向量指针，跳转到APP复位中断函数执行，如标号②所示，执行完APP复位中断函数后，返回到APP的main函数继续执行，这就完成了IAP向APP的跳转。

需要注意的是，在APP的main函数执行过程中，如果发生中断，PC指针仍跳转到0x08000004地址中断向量表，然后根据APP中设置的中断向量表偏移量跳转到APP对应中断服务程序执行，执行完后再返回APP程序的main函数。

关键：
在设备生产阶段，将IAP和APP程序按照表1区域划分烧写到对应区域。系统复位后从0x08000004地址取出复位中断指针，跳转到IAP复位中断程序执行，执行完后跳转到IAP程序main函数继续执行。在IAP的main函数中判断是否更新程序，并执行相应操作，最后完成IAP向APP的跳转，取出APP复位中断向量指针，跳转到APP复位中断函数执行。

4G无线通信技术

本设计中4G模块选用上海移远通信公司的EC20 R2.1，该模块支持最大下载速度150Mbps和最大上行速率50Mbps，内置丰富的网络协议，支持TCP/IP协议。

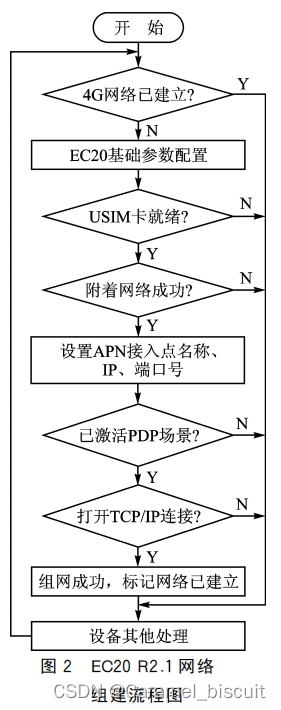

在本设计中，EC20 R2.1在APP程序中初始化，使用TCP/IP组网，组网过程如图2所示。

当模块复位后，首先进行基础配置，如UART波特率，是否回显等，模块自动检测SIM卡，自动附着4G网络，网络附着成功后，设置APN名称、目标IP、目标端口号等参数，然后激活PDP场景，打开网络连接，此时单片机就通过4G无线网络接入了Internet。

基站可接入设备数量是有限的，为了保证可随时接入新的设备，基站会主动断开长时间无数据交互的设备。
本设计中为实现4G网络长连接，设置有心跳功能，定时向上位机发送心跳数据，上位机收到后回应心跳应答。
另外，当网络异常断开后，为了保证网络可恢复，必须在APP程序中设置有自动重新组网机制。

系统总体设计

本系统包括上位机、4G无线模块、STM32F103RCT6设备终端3个部分。单片机外接EEPROM，临时存储上位机发来的升级数据，单片机通过UART和4G模块相连，4G模块通过无线网络连接到上位机。

使用开发软件（如Keil MDK）完成程序编写、调试、编译，并转换为*.bin格式文件用于IAP升级。
进行升级时，上位机将待升级文件按规则分多包发送到STM32设备，并做好缺包查询、重发、校验等，确保升级数据正确。

在APP程序中接收升级数据。设备收到升级数据包后，临时存储在EEPROM中，待所有升级包发送完且验证正确后，“升级标记”置位，然后软件复位重启系统，重新进入IAP程序，在IAP中将升级数据从EEPROM转存到单片机内Flash的APP程序区，完成升级。

IAP程序设计与分析

上电后程序从Flash存储区（起始位置为0x08000000）启动，执行IAP程序，依次进行外设初始化、“升级标志”检查、升级数据验证等，将升级数据转存到APP程序区，并清除“升级标志”，跳转到APP程序区执行。若“升级标志”无效，则直接跳转执行原来的APP程序。

在IAP程序中将升级数据转存到APP程序区如下：（首先擦除Flash空间，然后从临时存储区中读出数据，写入APP程序区）

NbrOfPage = FLASH_PagesMask(size); //计算升级文件占用多少Flash页
//擦除需要重新编写程序的Flash页
for(EraseCnt=0; EraseCnt<NbrOfPage; EraseCnt++){
	FLASHStatus = FLASH_ErasePage(FalshDest + (PageSize * EraseCnt));
	for(j=0; j<=size/512; j++){
		//将升级代码写入Flash，每次512字节
		if(j == size/512){
			packet_len = size % 512;
		}else{
			packet_len = 512;
		}
		SDReadDate(path,Buff,packet_len,512*j); //从备份区读出升级代码
		Source = (uint32_t)Buff;
		for(i=0;(i<packet_len)&&(FlashDest<RunAppAddr+size); i+=4)
			FLASH_ProgramWorld(FlashDest, *(uint32_t *)Source);
			FlshDest += 4;
			Source += 4;
	}
}

将升级数据全部写到APP区后，清除“升级标志”并跳转到APP区继续执行。跳转代码如下：

//RunAppAddr为APP程序起始地址，本设计中为0x08005000
//检查栈顶地址是否合法
JumpAddr =*(__IO uint32_t *)(RunAppAddr+4); //获取APP的复位函数地址
Jump_To_App(pFunction)JumpAddr; //将跳转地址强制转换为指针函数
__set_MSP(RunAppAddr); //设置主堆栈指针
Jump_To_App(); //跳转执行APP程序

执行跳转程序时，首先检查栈顶地址是否合法，RunAppAddr是APP的起始地址，为0x08005000，程序的第1个字（4个字节）为栈顶地址，判断栈顶地址是否在RAM区域（0x20000000~0x2001FFFF），如果栈顶地址合法，取出APP复位中断指针（第2个字），并设置栈顶指针，最后跳转到APP复位中断服务函数，开始执行升级后的APP程序。

APP程序设计与分析

在APP程序中，首先要设置中断向量偏移表。在APP运行过程中如果发生中断，跳转到0x0800 0004复位中断向量后，根据设置的中断向量偏移量跳转到APP对应的中断服务程序。如果在偏移量设置前发生中断，将不能正确返回原地址运行导致系统异常，所以在APP程序中要尽早设置中断向量表偏移量。

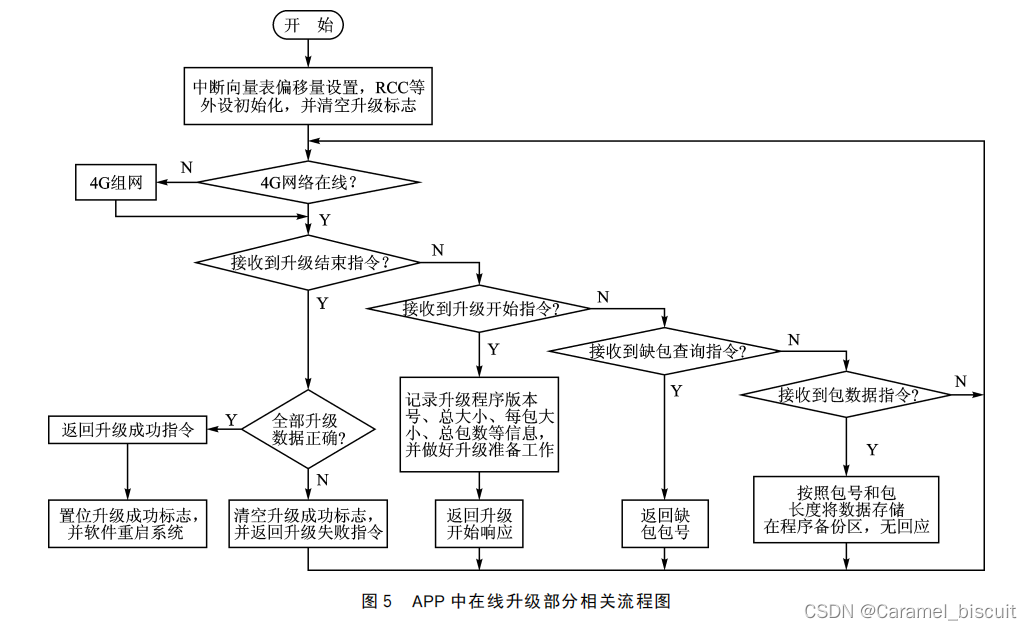

本设计中IAP升级过程主要由“升级开始、缺包查询、发包数据、升级结束”4组指令完成，结合图5，具体操作流程如下：

1. 升级开始，上位机发送“升级开始”指令，设备收到后做好升级准备工作，记录代码总大小，每包大小、总包数等信息，进行相应参数的初始化，并向上位机返回应答。
2. 准备工作做好后，上位机发送“缺包查询”指令，设备向上位机返回缺包序号。
3. 上位机收到缺包信息后，依据缺包号逐包发送升级程序。发送升级包时采取无应答发送，每隔一段时间（如400ms）发送一包数据，不必关心设备有没有正确接收。设备收到升级包后，按照包序号、大小顺序存储在临时存储区中。
4. 上位机按照确保信息发送完所有包后，再次发送缺包查询指令，在步骤3发送升级包失败的，在此步骤上位机可以重新获取缺包序号。
5. 按照新的缺包信息，逐包发送升级包。
6. 重复步骤4、5，直至所有升级包发送完成。
7. 成功发送完所有升级包后，上位机发“升级结束”指令，其中包含整个升级文件的CRC校验码，设备收到结束指令后，对接收到的全部升级数据进行CRC校验，如果校验码和上位机发送的一致，则认为升级数据正确，置位“升级标志”，并软重启设备，进入IAP程序，将临时存储区的升级数据复制到APP程序区，跳转到新程序执行，至此升级完成。

系统验证与分析

将EEPROM更换为256KB容量，保证临时存储空间足够。
使用Keil MDK完成IAP和APP程序后，使用JTAG分别烧写到IAP区和APP区。

系统启动后从IAP跳转到APP开始工作，待4G组网登录上位机后，开始远程升级测试。
本设计可靠性主要体现在：

1. 设备4G网络断线后，可自动重新登录，避免因网络问题找不到设备，重新登录后，可从断点继续执行，不必重新发送所有数据。
2. 通信协议设置有严格的校验机制，保证接收到每一帧数据正确。
3. 缺包查询机制严谨，保证设备正确接收到每一个升级包。
4. 在升级结束指令中发送整个升级文件的CRC校验码，设备将收到的升级数据以相同方式校验，与上位机发来的CRC对比，确保升级数据正确。
