Core_Air724UG学习

产品描述

Core_Air724UG核心板是基于Air724UG cat1模板制作的开发实验板。
该模块支持Lua二次开发或AT指令，方便开发者根据自己的需求灵活选择。

Core_Air724UG核心板专注于小型化，PCB尺寸4246mm，有12x22哥标准2.54mm排针管脚，其中主要管脚已经全部引至外置排针，用户可以根据实际情况焊接单排或者双排的排针，方便用于在使用过程中核心板从座子上拔插下来，同时其它设备可以直接使用杜邦线连接，免去了模块布线的步骤，方便开发。

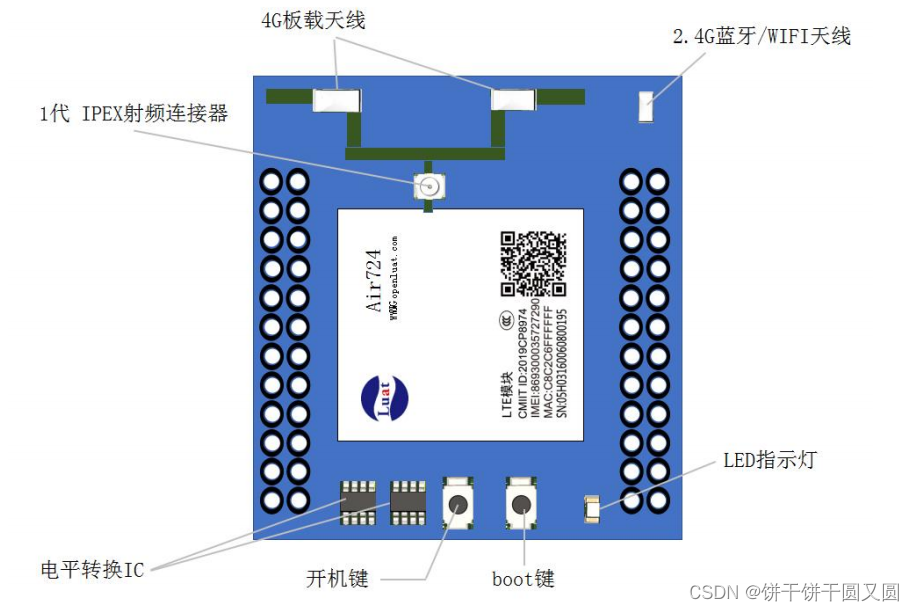

模块配置

• 一代IPEX天线连接器/内置4G天线（可选）
• 2.4G蓝牙/WIFI天线
• 一个TYPE-C USB下载/调试口
• UART1、UART2、UART3内置串口电平转换电路，支持2.8V~5V外设串口电平
• 内置1路DCDC降压转换器，支持5V~12V电源供电
• 21个可配置输入输出GPIO口，内部均带有TVS管静电防护
• 一路串行TFT LCD液晶显示接口
• 一路标准SPI接口
• 一路标准I2C接口
• 2路模拟ADC通道，可支持0~VBAT的电压输入
• 1路差分Speaker音频输出
• 支持4V/5V~12V供电
• 自弹式Micro SIM卡座
• 一个通用LED指示灯
• 标准2.54mm 12x2PIN*2排针
• 内置1个开机按键及1个boot按键
• 上电自动开机连接顶针（开发者可根据需要自行焊接）
