合宙Air724UG Cat.1模块硬件设计指南--Wifi扫描

概述
Air724UG具有WiFi Scan功能，支持2.4G频段下的802.11b，802.11g，802.11n等WiFi技术协议，结合模块本身支持的蓝牙功能，二者共用一路天线。
Air724UG以主动的方式，在每个信道上发出Probe Request帧，请求某个特定无线网络予以回应。主动扫描将会以如下的程序扫描信道表所列的频道：

跳至某个信道，然后等候来帧指示（indicationof an incoming frame）或者等到ProbeDelay定时器超时。如果在这个信道收到帧，就证明该信道有用户在使用，因此可以加以探测。而ProbeDelay定时器可用来防止某个闲置信道让整个过程停止，因为模块不会一直等待帧的到来。
利用基本的DCF访问过程取得媒介使用权，然后送出一个Probe Request帧。
至少等候一段最短的信道时间（即MinChannelTime）。
如果媒介并不忙碌，表示没有网络存在，因此可以跳至下个信道。
如果在MinChannelTime这段期间媒介非常忙碌，就继续等候一段时间，直到最长的信道时间（即MaxChannelTime）超时，然后处理任何的Probe Response帧。
天线设计
WiFi的天线设计可以有多种形式，如：On Board板载式、SMT贴装式、IPEX外接式、External外置类等。一般我们的开发板使用的都是IPEX外接式的方式，这种方式比较便于安装。

IPEX外接的天线可以选择的形式有2种：
1、PCB+Cable：

2、FPC+Cable：

这两种外接的天线都具有高性能、灵活安装、成本适中的优势。

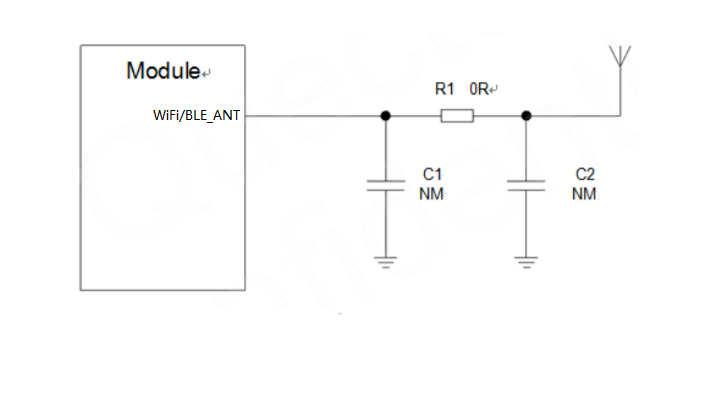

参考设计电路

相关指标
工作频段 速率 发射功率 接收灵敏度
82.11b（2.4G） 1/2 / 5.5 / 11Mbps TBD TBD
82.11g（2.4G） 6/9/12/18/24 / 36Mbps TBD TBD
48 / 54Mbps TBD TBD
802.11n（2.4G，20MHz） MCS0-MCS4 TBD TBD
MCS5-MCS7 TBD TBD
相关AT指令
获取wifi信息指令：AT+WIFISCAN
语法
命令类型 语法 返回
设置命令 AT+WIFISCAN= +WIFISCAN: ,
…
OK
查询命令 AT+WIFISCAN? +WIFISCAN: , ,
…
OK
参数
参数 定义 取值 对取值的说明
wifi扫描信道 1 - 13 指定信道扫描
例子
AT+WIFISCAN？

+WIFISCAN: “9a:00:74:bd:b0:e8”,-74,2
+WIFISCAN: “40:31:3c:d7:b4:bb”,-94,4
+WIFISCAN: “82:89:17:c4:9d:9a”,-92,2

OK

AT+WIFISCAN=2

+WIFISCAN: “9a:00:74:bd:b0:e8”,-74
+WIFISCAN: “82:89:17:c4:9d:9a”,-92

OK
LuatOS-Air开发相关接口
相关示例，请参考\script_LuaTask_VX.X.X\demo\wifi

wifiScan.request()
wifi扫描热点请求

语法

wifiScan.request(function,[timeout])

参数

参数 释义
function 扫描到热点返回或者超时未返回的回调函数，回调函数的调用形式为： cbFnc(result,cnt,info)
result：true或者false，true表示扫描成功，false表示扫描失败或者超时失败
cnt：number类型，表示扫描到的热点个数
info：table或者nil类型；result为false时，为nil；result为true时，表示扫码到的热点mac和信号信息，table类型
timeout 可选，等待扫描热点返回的超时时间，单位毫秒，默认为10秒
返回值

无

例子

–wifi扫描热点请求
wifiScan.request(function(result,cnt,tInfo)
log.info(“testWifi.scanCb”,result,cnt)
end)
相关资料以及购买链接
相关开发板购买链接

Air724UG开发板

Air724 开发板使用说明

相关软件资料下载

常见问题
http://doc.openluat.com/article/628/0

1、wifi可以用来传输数据吗？
不可以，仅仅可以搜索wifi热点，用来wifi定位使用
可以通过外挂wifi的方式来实现：外挂wifi模块

2、为什么用4G天线，wifi也能搜索到热点？
模块wifi支持2.4G频段，因为2.4G的频段范围和4G网络的B40频段存在一定重叠；所以使用4G天线，wifi可以搜索到热点，但是性能较差；
所以必须使用标准的2.4G天线

3、同时包含TTS和FLOA后缀的版本，若版本号< = 0026 或者版本号<=3024，则不支持wifi，后续可以支持
