文章目录

前言
一、威尔金森功率分配器
二、两端口威尔金森
三、示例

前言

威尔金森功率分配器是由一位名叫欧内斯特威尔金森的工程师于1960年左右发明的。他将输入信号分成两个同相位的输出信号，或将两个同相位的信号以相反的方向组合成一个。威尔金森依靠四分之一波长变换器将分路端口与公共端口相匹配。

一、威尔金森功率分配器

由于无损互易三端口网络无法同时匹配所有端口，威尔金森知道他必须作弊，因此他添加了一个电阻器，剩下的就成为历史了。该电阻器的作用不仅仅是允许所有三个端口匹配，它还以中心频率将端口 2 与端口 3 完全隔离：如果将电源输入端口 2 或端口 3，在理想情况下所有端口都会发热。该电阻不会给端口 1 的功率分配增加电阻损耗，因此理想的威尔金森分配器具有 100% 的效率。威尔金森是一名二战老兵，于2012年3月10日去世。

在这里插入图片描述

二、两端口威尔金森

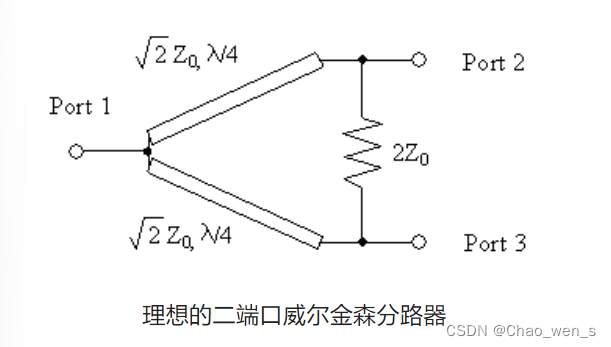

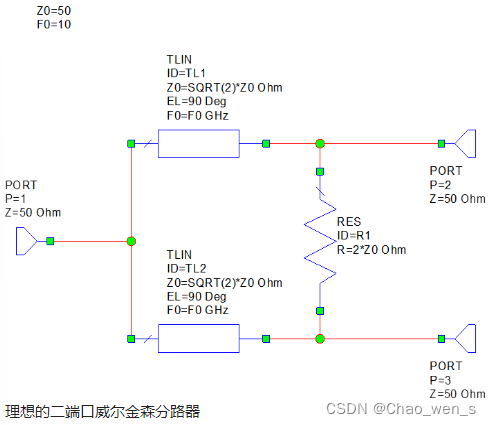

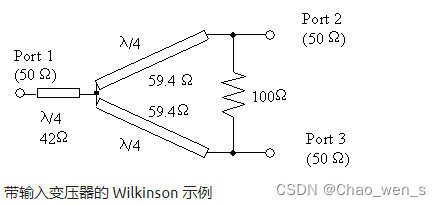

最简单的形式是等幅、双向分流、单级 Wilkinson，如下图所示。这些臂是阻抗为 1.414xZ 0的四分之一波变压器（感谢 Rod 的纠正！）这里我们展示一个三端口电路（迄今为止在实践中最常见的电路，但 Wilkinson 描述了一个 N 路分压器）。

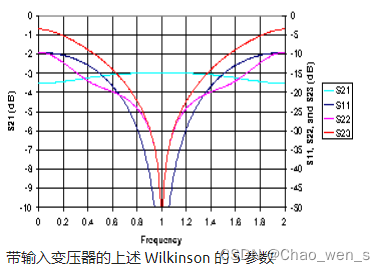

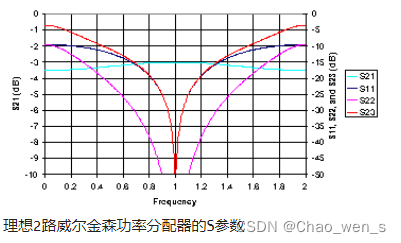

在这里插入图片描述

威尔金森分配器作为功率分配器的工作原理如下：当信号进入端口 1 时，它在端口 2 和 3 处分裂为等幅、等相位的输出信号。由于端口 2 和 3 之间的隔离电阻两端为在相同电位下，没有电流流过它，因此电阻器与输入解耦。

两个输出端口终端将在输入处并行相加，因此它们必须在输入端口处分别转换为 2xZ 0以组合为 Z 0。每条腿中的四分之一波长变换器完成此操作；如果没有四分之一波变换器，端口 1 处两个输出的组合阻抗将为 Z 0 /2。四分之一波长线的特性阻抗必须等于 1.414xZ 0 ，以便当端口 2 和 3 在 Z 0端接时输入匹配。

好吧，作为功率合成器怎么样？考虑端口 2 处的信号输入。在这种情况下，它在端口 1 和电阻器 R 之间均分，而端口 3 处没有出现。因此，该电阻器起着对端口 2 和 3 进行去耦的重要功能。请注意，对于端口 1 处的信号输入无论是端口 2 还是端口 3，一半功率消耗在电阻器中，一半传输到端口 1。为什么端口 2 与端口 3 隔离，反之亦然？

考虑到信号在进入端口 2 时分裂。信号的一部分顺时针通过电阻，一部分逆时针通过上臂，然后在输入端口分裂，然后继续逆时针通过下臂流向端口 3。在端口 3 最终振幅相等（一半功率或 CW 信号在电阻器 R1 中丢失，而 CCW 信号的一半在输出端口 1 上。由于 CCW 信号传播的半波长，它们的相位相差 180 度CW 信号不会。两个信号电压在端口 3 处减为零，并且信号消失，至少在理想情况下如此。在实际耦合器中，通过电阻器存在有限相位，这将限制输出端口的隔离。
