C语言辅助设计威尔金森功率分配器

C语言辅助设计威尔金森功率分配器

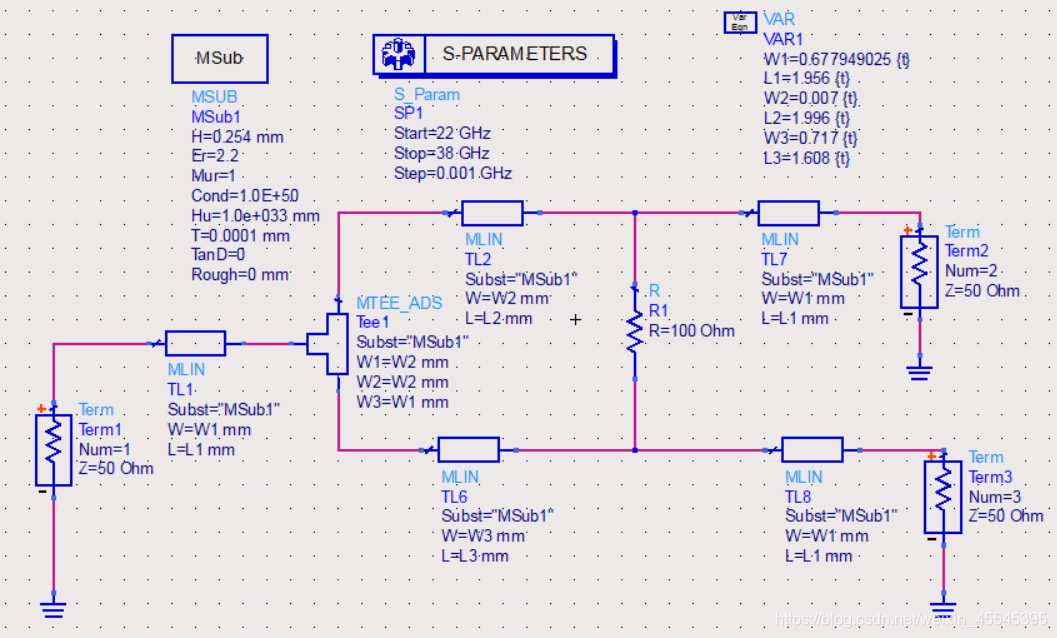

  多路功分器馈电网络的设计，经常采用两路功分器级联的方式。基本的威尔金森(Wiljinson)功分器结构如下所示：

  根据功率分配比计算阻抗的过程需要重复用到威尔金森(Wiljinson)功率分配器的设计步骤和计算过程，计算过程繁杂且容易出错，借助C语言来简化这个过程。
  代码中以特性阻抗 Z0=50Ω，两路功分器作为计算。

#include<stdio.h>
#include<float.h>
#include<math.h>
#define Z0 50//输入阻抗
typedef struct design {

	float a[8];//阵列
	struct data {
   //介质板参数
		float Er;
		float Mur;
		float H;
		float Hu;
		float T
