SENT协议深度解析-----使用STM32发送SENT信号

一、SENT信号的结构

在上一期中，我们介绍了SENT信号的接收，这一期我们来讲解一下SENT信号的发送，在讲解之前，我们需要先了解一下SENT信号的结构，SENT信号分为两种类型：快速通道类型、慢速通道类型，慢速通道分为短串行数据、增强串行数据，一共三种信号结构发送方式，在汽车MCU领域中，SENT信号一般采用快速通道类型，慢速通道相比于快速通道更加的复杂，常常用于一些需要非常精确定义的数据的传输。
本篇文章将会注重讲解快速通道消息的发送。
SENT快速消息的结构

同步时间段	对比时间段	数据段（6个半字节）	校验段

二、SENT信号发送前的准备

逻辑分析仪、STM32F405开发板、keil、stm32cubemx

三、原理讲解

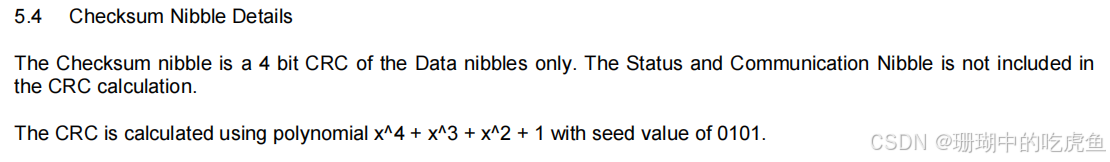

相比较于接收信号，SENT的发送是非常简单的，只需要控制IO口翻转就能够做到信号的传输，而发送的难点在于校验和时间控制，stm32的定时器为我们提供了us级别的定时，通过使用定时器，我们可以做到精确的定时，而校验，在SENT的官方文档中给出了一些关于CRC校验的方法，展开式为X⁴+X³+X²+1,也就是多项式D，初始值为0101，但是这样子计算比较繁琐，所以我推荐通过查表法来进行的。

四、具体操作步骤

下面我们开始具体的操作步骤，首先肯定是我们的老三样配置，因为没有这三样配置单片机根本动不起来。
1、RCC配置

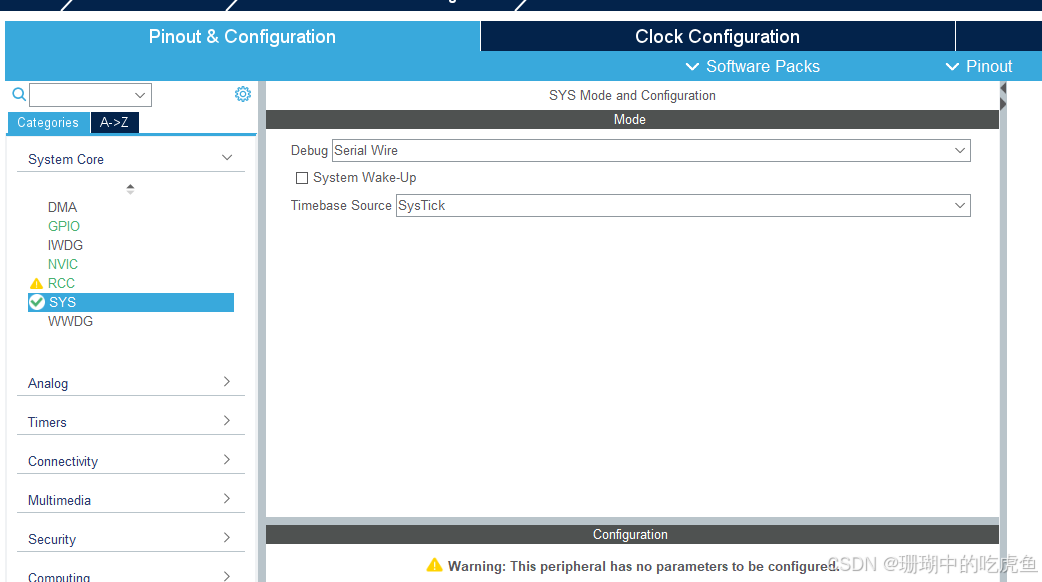

2、SYS配置

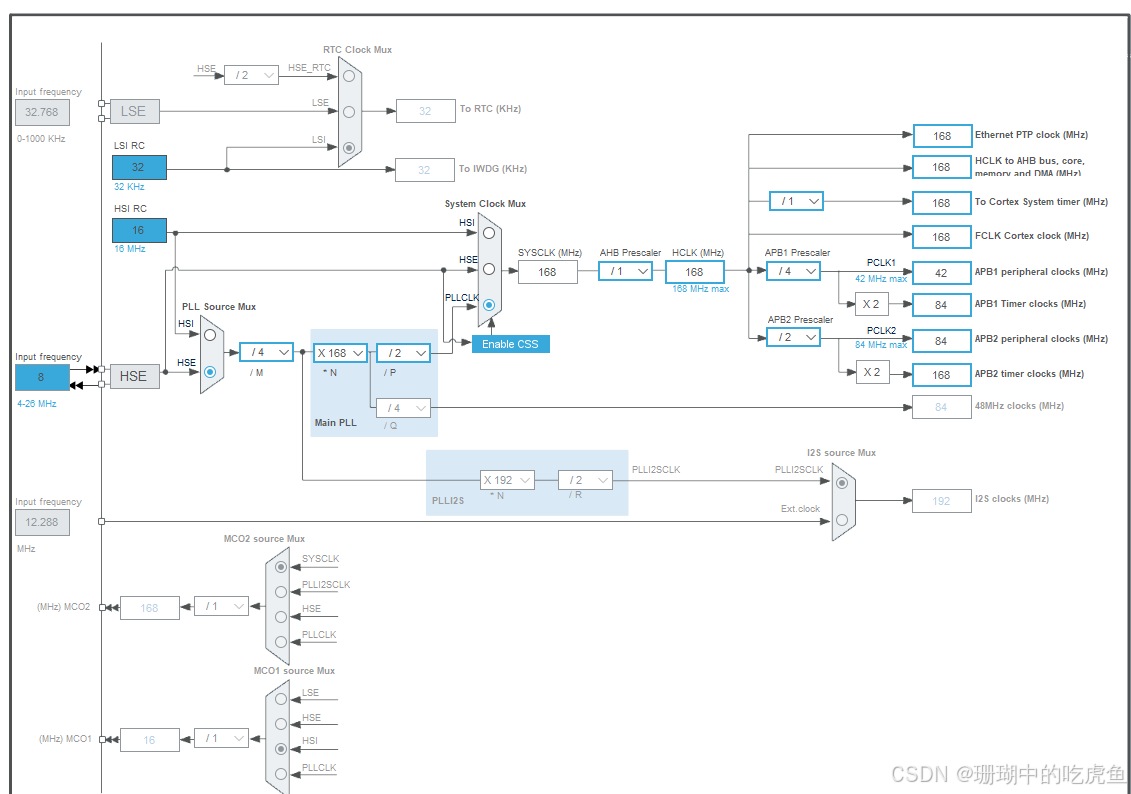

3、时钟树配置

经过上述的三板斧后，我们的单片机也是有了正确的时钟，下面开始配置定时器，在这里我们使用定时器5进行计时，使用PA2来作为发送的串口。

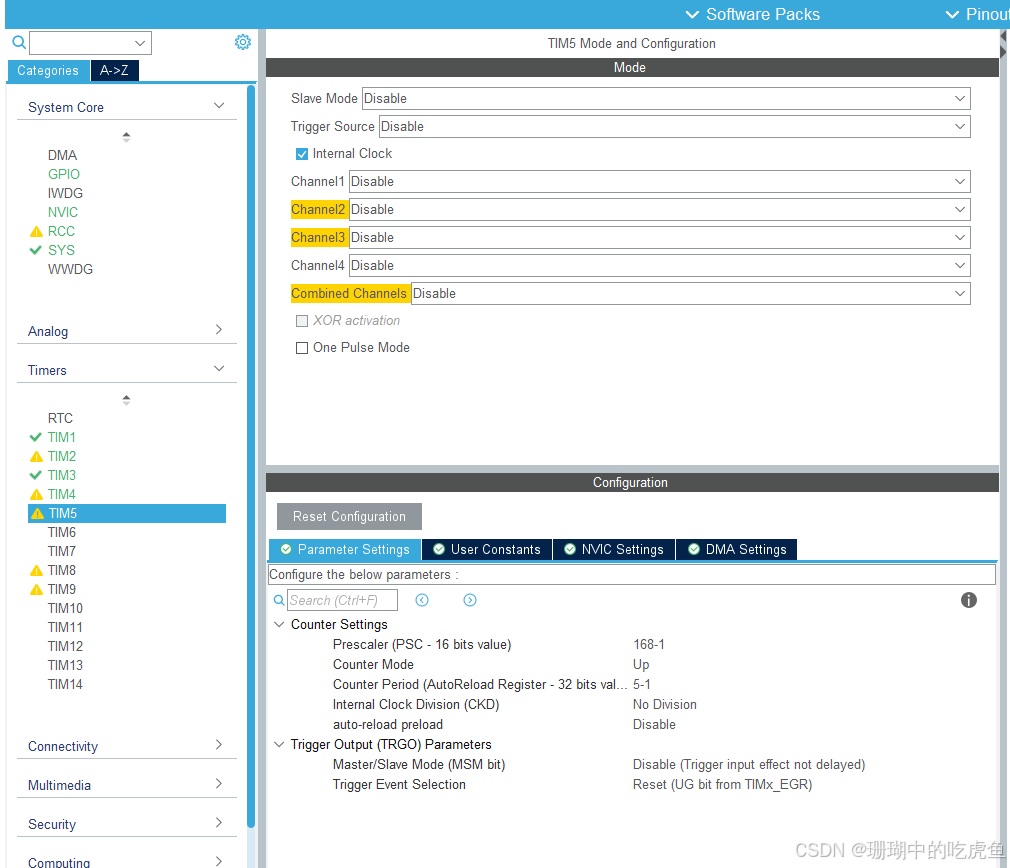

4、TIM配置

其实，根据上图可以看到我们基本上不需要这么配置定时器的数据，只需要给他打开就行，Prescaler调整为定时器对应挂载的APH上面的数据即可，计算能够得到1秒的计时就行。

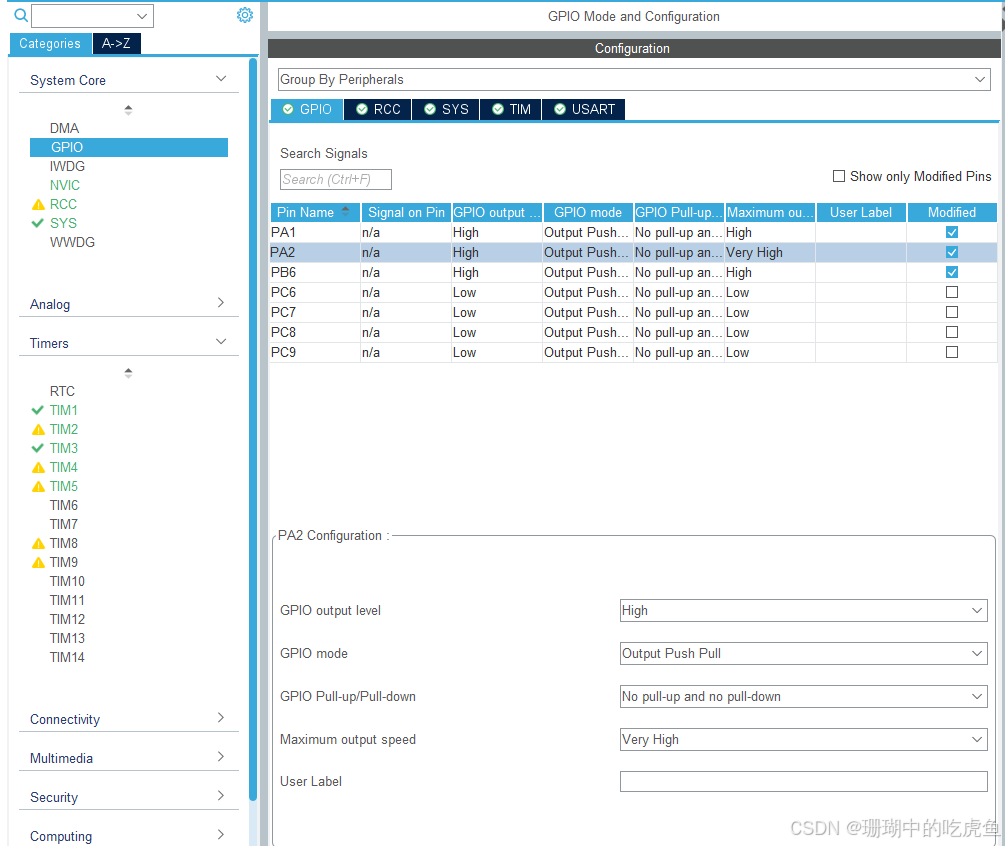

5、IO口配置

在IO口的配置中，需要将输出改为高电平，因为我的SENT是高电平闲置，这取决于你的SENT协议是高电平还是低电平。
下面我们开始代码的编写

还是老规矩，一个结构体把需要的变量全给他定义了

typedef struct
{

  uint8_t buff;       // 发送到第几个数据
  uint32_t data[6];   // 发送数据的数组
  uint32_t send_time; // 发送的时间
  bool send_flag;     // 发送标志位
  bool send_crc;      // 发送校验位标志位
  bool send_end;      // 发送结束标志位
  uint8_t checksum;   // 校验和
} SENT_SEND_DATA;

因为是使用定时器中断来进行数据转换的，我们可以让他在不需要发送消息的时候把定时器关闭，不开启就行。然后通过下述函数来发送数据

void sent_send(uint32_t data[6])
{

  if (SEND_DATA.send_flag == false)
  {

    for (uint8_t i = 0; i < 6; i++)
    {

      if (data[i] < 16)
      {

        SEND_DATA.data[i] = data[i];
      }
    }
    SEND_DATA.send_flag = true;
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_2, GPIO_PIN_RESET); // 拉高电平
    __HAL_TIM_ENABLE(&htim5);                             // 开启定时器5
  }
}

下面我们编写中断函数

void HAL_TIM_PeriodElapsedCallback<
