【华为 Hicar 音频卡顿】gc 导致音频卡顿问题分析

最新推荐文章于 2024-08-17 02:56:43 发布
最新推荐文章于 2024-08-17 02:56:43 发布
阅读量5.6k 收藏 12
点赞数
分类专栏： # Android Media 汽车电子 Qualcomm经验总结
版权声明：本文为博主原创文章，禁止转载。
本文链接：https://blog.csdn.net/Ciellee/article/details/107833770
版权

一、问题描述：

180S MCE 车机，有线音频卡顿的问题分析如下:
可以看出，车机从手机接收数据时是正常接收的，并未出来延时。
卡顿出现在往StreamBuffer写第36257帧数据时，触发了GC Alloc，该回收内存动作耗时40.910ms，
接着在 GC 动作结束后，重新写第36257帧数据，
导致播放第36257帧数据时出现卡顿。

log 分析如下;（附件中 logcat.log.04 ）

// 从手机接收到第 36257 帧数据
07-31 10:27:18.803  4449  1742 D DMSDP_TRANSPORT_DATASESSION: RTPDataReceiver MSG_TYPE_ACCESSUNIT session=5*******6,timeUs=3737145700,len=335,seqnum=36257,usage=1,nowUs=1598464592

// 从手机接收到第 36258 帧数据
07-31 10:27:18.825  4449  1742 D DMSDP_TRANSPORT_DATASESSION: RTPDataReceiver MSG_TYPE_ACCESSUNIT session=5*******6,timeUs=3737166755,len=366,seqnum=36258,usage=1,nowUs=1598487090

// 从手机接收到第 36259 帧数据
07-31 10:27:18.849  4449  1742 D DMSDP_TRANSPORT_DATASESSION: RTPDataReceiver MSG_TYPE_ACCESSUNIT session=5*******6,timeUs=3737188088,len=344,seqnum=36259,usage=1,nowUs=1598510692
07-31 10:27:18.864  4449  1742 D DMSDP_TRANSPORT_DATASESSION: RTPDataReceiver MSG_TYPE_ACCESSUNIT session=5*******6,timeUs=3737209633,len=350,seqnum=36260,usage=1,nowUs=1598526215

// 播放音乐，写入streamBuffer，开始写第 36257 帧数据 ，触发 GC Alloc  《======================
07-31 10:27:19.063  4449  2106 D DMSDP_TRANSPORT_DATASESSION: AudioPlay audioSdk session=5*******6,type=3,Length=4096,timeUs=3737145700,usage=1   // 《====写第 36257 帧数据=======
07-31 10:27:19.063  4449  2106 D VirtualAudio: WriteStreamBuffer:start WriteStreamBuffer

07-31 10:27:19.064  4449  2106 I zygote  : Starting a blocking GC Alloc
07-31 10:27:19.064  4449  2106 I zygote  : Starting a blocking GC Alloc
07-31 10:27:19.070  4449  1734 I zygote  : Waiting for a blocking GC Alloc

// 从手机接收到第 36270 帧数据
07-31 10:27:19.075  4449  1742 D DMSDP_TRANSPORT_DATASESSION: RTPDataReceiver MSG_TYPE_ACCESSUNIT session=5*******6,timeUs=3737421944,len=360,seqnum=36270,usage=1,nowUs=1598737115

// 从手机接收到第 36271 帧数据
07-31 10:27:19.097  4449  1742 D DMSDP_TRANSPORT_DATASESSION: RTPDataReceiver MSG_TYPE_ACCESSUNIT session=5*******6,timeUs=3737444166,len=337,seqnum=36271,usage=1,nowUs=1598758453

// 写第 36257 帧数据时 ，触发的 GC Alloc 动作如下，耗时 40.910ms
07-31 10:27:19.105  4449  2106 I zygote  : Alloc concurrent copying GC freed 36392(15MB) AllocSpace objects, 0(0B) LOS objects, 93% free, 1274KB/19MB, paused 152us total 40.910ms
07-31 10:27:19.105  4449  1734 I zygote  : WaitForGcToComplete blocked Alloc on HeapTrim for 35.768ms
07-31 10:27:19.105  4449  1734 I zygote  : Starting a blocking GC Alloc
07-31 10:27:19.106  4449  2106 D DMSDP   : VirtualAudioProxy:write cost:0,play positon is:37116928
07-31 10:27:19.106  4449  2106 D DMSDP   : VirtualAudioProxy:writeAvSyncData cost:1,Acts is:3737145700,Apts is:1598767000   //《====重写第 36257 帧数据=======

07-31 10:27:19.106  4449  2106 I VirtualAudioJni: WriteStreamToJni:size is:4096
07-31 10:27:19.107  4449  2106 I VirtualAudioJni: WriteStreamBuffer:byteSize is:4096

// 播放音乐，写入streamBuffer，开始写第 36258 帧数据 ，正常播放 《======================
07-31 10:27:19.108  4449  2106 D DMSDP_TRANSPORT_DATASESSION: AudioPlay audioSdk session=5*******6,type=3,Length=4096,timeUs=3737166755,usage=1
07-31 10:27:19.108  4449  2106 I VirtualAudio: GetInstance:GetInstance
07-31 10:27:19.108  4449  2106 D VirtualAudio: WriteStreamBuffer:start WriteStreamBuffer
07-31 10:27:19.109  4449  2106 D DMSDP   : VirtualAudioProxy:write cost:0,play positon is:37117120
07-31 10:27:19.110  4449  2106 D DMSDP   : VirtualAudioProxy:writeAvSyncData cost:1,Acts is:3737166755,Apts is:1598770000
07-31 10:27:19.110  4449  2106 I VirtualAudioJni: WriteStreamToJni:size is:4096
07-31 10:27:19.110  4449  2106 I VirtualAudioJni: WriteStreamBuffer:byteSize is:4096

// 播放音乐，写入streamBuffer，开始写第 36259 帧数据 ，正常播放 《======================
07-31 10:27:19.111  4449  2106 D DMSDP_TRANSPORT_DATASESSION: AudioPlay audioSdk session=5*******6,type=3,Length=4096,timeUs=3737188088,usage=1
07-31 10:27:19.112  4449  2106 I VirtualAudio: GetInstance:GetInstance
07-31 10:27:19.112  4449  2106 D VirtualAudio: WriteStreamBuffer:start WriteStreamBuffer

// 从手机接收到第 36272 帧数据
07-31 10:27:19.119  4449  1742 D DMSDP_TRANSPORT_DATASESSION: RTPDataReceiver MSG_TYPE_ACCESSUNIT session=5*******6,timeUs=3737464844,len=353,seqnum=36272,usage=1,nowUs=1598781401

从问题分析看起来是，HEAP 内存分配失败，但系统明明还有19MB内存，但就是分配不了。

二、分析过程

刚开始疑会不会是内存泄漏，经过分析和内存泄漏无关，
这里记录下使用过的命令：

  1. 查看系统单个进程内存上限：
C:\Users\ciellee>adb shell
msm8937_32go:/ # getprop|grep heapgrowthlimit
[dalvik.vm.heapgrowthlimit]: [128m]
msm8937_32go:/ #
  1. top 命令查看当前系统进程信息
Tasks: 481 total,   7 running, 470 sleeping,   0 stopped,   0 zombie
Mem:   1928552k total,  1723024k used,   205528k free,    32672k buffers
Swap:        0k total,        0k used,        0k free,   663028k cached
800%cpu  85%user  21%nice  69%sys 615%idle   0%iow   0%irq   9%sirq   0%host
  PID USER         PR  NI VIRT  RES  SHR S[%CPU] %MEM     TIME+ ARGS
 2820 system       10 -10 1.0G  70M  30M S 33.3   3.7  10:19.02 com.huawei.dmsdpdevice
  388 logd         30  10  22M 7.9M 1.3M S 30.6   0.4   3:29.10 logd
 2886 u0_a12       10 -10 1.1G  52M  24M S 17.0   2.7   1:03.82 com.huawei.hisight
 2347 system       20   0 1.1G  79M  30M S 15.3   4.1  39:07.83 com.qinggan.speechservice
  597 system       20   0  44M  12M 6.3M S  9.0   0.6   4:08.99 hal-server
 2081 root         30  10 5.1M 1.6M 1.2M S  8.0   0.0   1:08.82 logcat -b main -b system -b crash -b radio -f /private/+
  1. 查看 com.huawei.dmsdpdevice 进程的内存信息
msm8937_32go:/ # dumpsys meminfo com.huawei.dmsdpdevice
Applications Memory Usage (in Kilobytes):
Uptime: 16231918 Realtime: 16231918

** MEMINFO in pid 2820 [com.huawei.dmsdpdevice] **
                   Pss  Private  Private  SwapPss     Heap     Heap     Heap
                 Total    Dirty    Clean    Dirty     Size    Alloc     Free
                ------   ------   ------   ------   ------   ------   ------
  Native Heap     4177     4156        0        0    12160    10166     1993
  Dalvik Heap      702      684        0        0    19750     1318    18432
 Dalvik Other      585      584        0        0
        Stack      296      296        0        0
       Ashmem       10        0        0        0
    Other dev        5        0        4        0
     .so mmap      484      112       32        0
    .jar mmap       20       20        0        0
    .apk mmap     2702      112     2492        0
    .dex mmap     2996        4     2668        0
    .oat mmap      241        0       56        0
    .art mmap     1009      628      184        0
   Other mmap      132        4       72        0
      Unknown      353      352        0        0
        TOTAL    13712     6952     5508        0    31910    11484    20425

 App Summary
                       Pss(KB)
                        ------
           Java Heap:     1496
         Native Heap:     4156
                Code:     5496
               Stack:      296
            Graphics:        0
       Private Other:     1016
              System:     1252

               TOTAL:    13712       TOTAL SWAP PSS:        0

 Objects
               Views:        0         ViewRootImpl:        0
         AppContexts:        3           Activities:        0
              Assets:        2        AssetManagers:        2
       Local Binders:       40        Proxy Binders:       25
       Parcel memory:        8         Parcel count:       34
    Death Recipients:        9      OpenSSL Sockets:        0
            WebViews:        0

 SQL
         MEMORY_USED:        0
  PAGECACHE_OVERFLOW:        0          MALLOC_SIZE:        0

msm8937_32go:/ #
  1. 抓取 hprof 文件
C:\Users\ciellee>adb shell am dumpheap 2820 /data/2820_on.hprof
C:\Users\ciellee>adb shell am dumpheap 2820 /data/2820_off.hprof
C:\Users\ciellee>adb shell
msm8937_32go:/ # ls -al data/2820*
-rwxrwx--- 1 root root 27170341 2020-08-03 14:22 data/2820_off.hprof		// 停止放歌时
-rwxrwx--- 1 root root 23286925 2020-08-03 14:22 data/2820_on.hprof			// 正在放歌时
msm8937_32go:/ #

//转换 hprof 文件，这样 MemoryAnalyzer 才能打开
C:\Users\ciellee\Desktop\hprof>hprof-conv  2820_off.hprof  2820_off_1.hprof
C:\Users\ciellee\Desktop\hprof>hprof-conv  2820_on.hprof  2820_on_1.hprof

内存分析工具下载地址: http://ftp.yz.yamagata-u.ac.jp/pub/eclipse/mat/1.10.0/rcp/MemoryAnalyzer-1.10.0.20200225-win32.win32.x86_64.zip

需要JDK 环境，下载地址：https://www.oracle.com/java/technologies/javase-jdk14-downloads.html


三、解决方法

经过上面一系列的分析，看起来都没有问题，APK也没有内存泄漏的问题，
问题就是 heap 明明有内存，但就是不让分配。

因为我们车机同时做 8937 和 8950平台，了解到 8950 上没有这样的问题，
最终通过 adb shell getprop > prop.txt 分别获取到 8937 和 8950 平台的 prop 属性。

对比属性发现了如下差异：（左8950, 右8937）
在这里插入图片描述
可以看出，8937 的堆内存配置256M， 这个是按 1 G RAM 的配置来走的，
而 8950平台 的512M 才是按 2G RAM 来配置的。

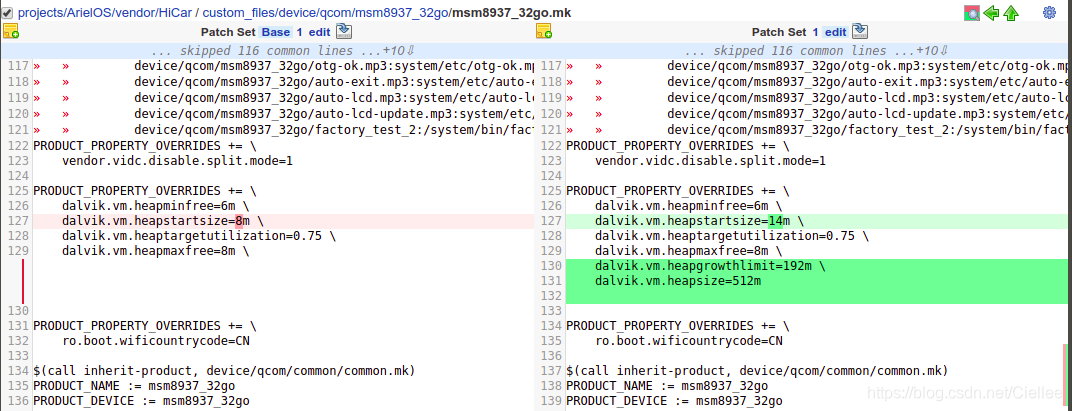

我们8937的车机Flash 是 16+2 的，需要按 2G RAM 来配置，修改如下：
在这里插入图片描述

导入修改，编译版本后，复测没有GC问题了，也没有卡顿的问题了。



有关heap 的知识我也不怎么懂，有兴趣可以参考下面两篇文章，写得很好

参考：
《关于build.prop原始Dalvik虚拟机设定与调整》
《虚拟内存修改方案dalvik.vm.heapsize 》
