最详细实际项目中seata踩坑、部署教程以及多链路调用

情景说明
环境
部署
实战（多链路调用）
踩坑总结

情景说明

项目上有涉及账务订单的模块需要添加分布式事务，了解到seata的AT模式代码侵入量比较小，所以研究了一下，但是跟着网上各种教程资料走了一遍发现还是会有不少的坑，特此分享一下踩坑记录。

环境

由于项目组已经有了现成的一套k8s开发环境，这里我准备直接在本地windows下部署seata，然后在原工程结构上添加seata，也是为了后续更好地在项目上集成。

部署

安装部署seata版本1.4.2 ，下载地址；
下载后目录应该如下
seata1.4.2目录结构

这时候我们需要修改config目录里面两个文件file.conf和registry.conf
file.conf修改点如下，主要是自定义的事务组，修改db模式以及数据库连接信息，这边我是新建了一个数据库seata，里面需要添加三张表，建表语句如果压缩包里面没有可以上官网找，我这里直接贴出来

file.config注意修改点

CREATE TABLE IF NOT EXISTS `global_table`
(
    `xid`                       VARCHAR(128) NOT NULL,
    `transaction_id`            BIGINT,
    `status`                    TINYINT      NOT NULL,
    `application_id`            VARCHAR(32),
    `transaction_service_group` VARCHAR(32),
    `transaction_name`          VARCHAR(128),
    `timeout`                   INT,
    `begin_time`                BIGINT,
    `application_data`          VARCHAR(2000),
    `gmt_create`                DATETIME,
    `gmt_modified`              DATETIME,
    PRIMARY KEY (`xid`),
    KEY `idx_gmt_modified_status` (`gmt_modified`, `status`),
    KEY `idx_transaction_id` (`transaction_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

CREATE TABLE IF NOT EXISTS `branch_table`
(
    `branch_id`         BIGINT       NOT NULL,
    `xid`               VARCHAR(128) NOT NULL,
    `transaction_id`    BIGINT,
    `resource_group_id` VARCHAR(32),
    `resource_id`       VARCHAR(256),
    `branch_type`       VARCHAR(8),
    `status`            TINYINT,
    `client_id`         VARCHAR(64),
    `application_data`  VARCHAR(2000),
    `gmt_create`        DATETIME(6),
    `gmt_modified`      DATETIME(6),
    PRIMARY KEY (`branch_id`),
    KEY `idx_xid` (`xid`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

CREATE TABLE IF NOT EXISTS `lock_table`
(
    `row_key`        VARCHAR(128) NOT NULL,
    `xid`            VARCHAR(96),
    `transaction_id` BIGINT,
    `branch_id`      BIGINT       NOT NULL,
    `resource_id`    VARCHAR(256),
    `table_name`     VARCHAR(32),
    `pk`             VARCHAR(36),
    `gmt_create`     DATETIME,
    `gmt_modified`   DATETIME,
    PRIMARY KEY (`row_key`),
    KEY `idx_branch_id` (`branch_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

registry.conf修改点主要也是模式启用nacos，然后加上自己的nacos连接信息，其中注意group和namespace要与你的nacos一致，因为seata的配置项太多了，我这里新建了一个group单独放seata的配置项，下面一步就是将seata配置信息导入到nacos config配置中心

在这里插入图片描述

config.txt和nacos-config.sh修改点，config.txt就是seata各种详细的配置，执行 nacos-config.sh 即可将这些配置导入到nacos，这样就不需要将file.conf和registry.conf放到我们的项目中了，需要什么配置就直接从nacos中读取。
笔者下载的1.4.2版本conf文件夹内没有config.txt和nacos-config.sh文件，所以要单独下载放入，下面有获取地址
nacos-config.sh下载地址
 config.txt下载地址

在这里插入图片描述

config.txt修改项这里完整贴出来，注意中文注释需要去掉，否则运行可能会报错，我这里是为了解释说明

transport.type=TCP
transport.server=NIO
transport.heartbeat=true
transport.enableClientBatchSendRequest=true
transport.threadFactory.bossThreadPrefix=NettyBoss
transport.threadFactory.workerThreadPrefix=NettyServerNIOWorker
transport.threadFactory.serverExecutorThreadPrefix=NettyServerBizHandler
transport.threadFactory.shareBossWorker=false
transport.threadFactory.clientSelectorThreadPrefix=NettyClientSelector
transport.threadFactory.clientSelectorThreadSize=1
transport.threadFactory.clientWorkerThreadPrefix=NettyClientWorkerThread
transport.threadFactory.bossThreadSize=1
transport.threadFactory.workerThreadSize=default
transport.shutdown.wait=3

# 这里是nacos的配置组，非常重要!

service.vgroupMapping.my_test_tx_group=default
service.default.grouplist=127.0.0.1:8091
service.enableDegrade=false
service.disableGlobalTransaction=false
client.rm.asyncCommitBufferLimit=10000
client.rm.lock.retryInterval=10
client.rm.lock.retryTimes=30
client.rm.lock.retryPolicyBranchRollbackOnConflict=true
client.rm.reportRetryCount=5
client.rm.tableMetaCheckEnable=false
client.rm.tableMetaCheckerInterval=60000
client.rm.sqlParserType=druid
client.rm.reportSuccessEnable=false
client.rm.sagaBranchRegisterEnable=false
client.rm.tccActionInterceptorOrder=-2147482648
client.tm.commitRetryCount=5
client.tm.rollbackRetryCount=5
client.tm.defaultGlobalTransactionTimeout=60000
client.tm.degradeCheck=false
client.tm.degradeCheckAllowTimes=10
client.tm.degradeCheckPeriod=2000
client.tm.interceptorOrder=-2147482648
store.mode=file
store.lock.mode=file
store.session.mode=file
store.publicKey=
store.file.dir=file_store/data
store.file.maxBranchSessionSize=16384
store.file.maxGlobalSessionSize=512
store.file.fileWriteBufferCacheSize=16384
store.file.flushDiskMode=async
store.file.sessionReloadReadSize=100

# 以下是db连接信息，需要注意

store.db.datasource=druid
store.db.dbType=mysql
store.db.driverClassName=com.mysql.cj.jdbc.Driver
store.db.url=jdbc:mysql://172.16.4.25:30726/seata?useUnicode=true&characterEncoding=utf8&useSSL=false&useJDBCCompliantTimezoneShift=true&useLegacyDatetimeCode=false&serverTimezone=Asia/Shanghai&rewriteBatchedStatements=true&allowMultiQueries=true
store.db.user=seata
store.db.password=seata123456
store.db.minConn=5
store.db.maxConn=30
store.db.globalTable=global_table
store.db.branchTable=branch_table
store.db.distributedLockTable=distributed_lock
store.db.queryLimit=100
store.db.lockTable=lock_table
store.db.maxWait=5000
store.redis.mode=single
store.redis.single.host=127.0.0.1
store.redis.single.port=6379
store.redis.maxConn=10
store.redis.minConn=1
store.redis.maxTotal=100
store.redis.database=0
store.redis.password=
store.redis.queryLimit=100
server.recovery.committingRetryPeriod=1000
server.recovery.asynCommittingRetryPeriod=1000
server.recovery.rollbackingRetryPeriod=1000
server.recovery.timeoutRetryPeriod=1000
server.maxCommitRetryTimeout=-1

# 这里是回滚重试时间，上面rollbackingRetryPeriod是间隔时间，我这里设置重试3秒，防止数据库出现脏写无限重试

server.maxRollbackRetryTimeout=3s
server.rollbackRetryTimeoutUnlockEnable=false
server.distributedLockExpireTime=10000
client.undo.dataValidation=true
client.undo.logSerialization=jackson
client.undo.onlyCareUpdateColumns=true
server.undo.logSaveDays=7
server.undo.logDeletePeriod=86400000
client.undo.logTable=undo_log
client.undo.compress.enable=true
client.undo.compress.type=zip
client.undo.compress.threshold=64k
log.exceptionRate=100
transport.serialization=seata
transport.compressor=none
metrics.enabled=false
metrics.registryType=compact
metrics.exporterList=prometheus
metrics.exporterPrometheusPort=9898

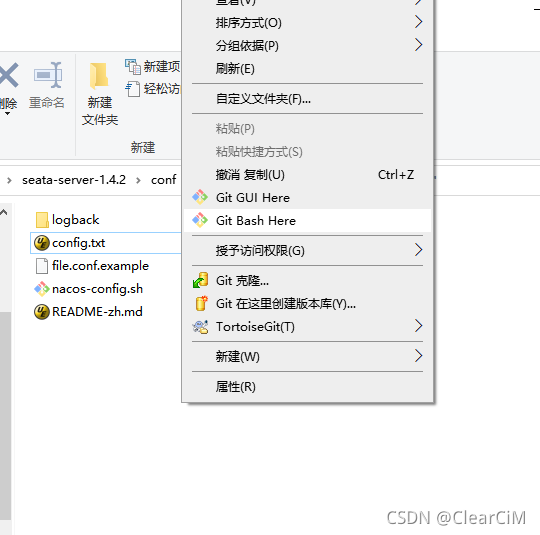

config.txt改好了之后就可以将配置项导入nacos了，我这里直接用的git bash执行nacos-config.sh，在git bash界面输入：

sh nacos-config.sh -h 172.16.4.27 -p 30090 -g local_dev_seata -t d51d2105-3a11-4f34-a7ed-f841ec5c2174 -u nacos -w nacos

在这里插入图片描述

注：命令解析：-h -p 指定nacos的端口地址；-g 指定配置的分组，注意，是配置的分组；-t 指定命名空间id； -u -w指定nacos的用户名和密码，同样，这里开启了nacos注册和配置认证的才需要指定。

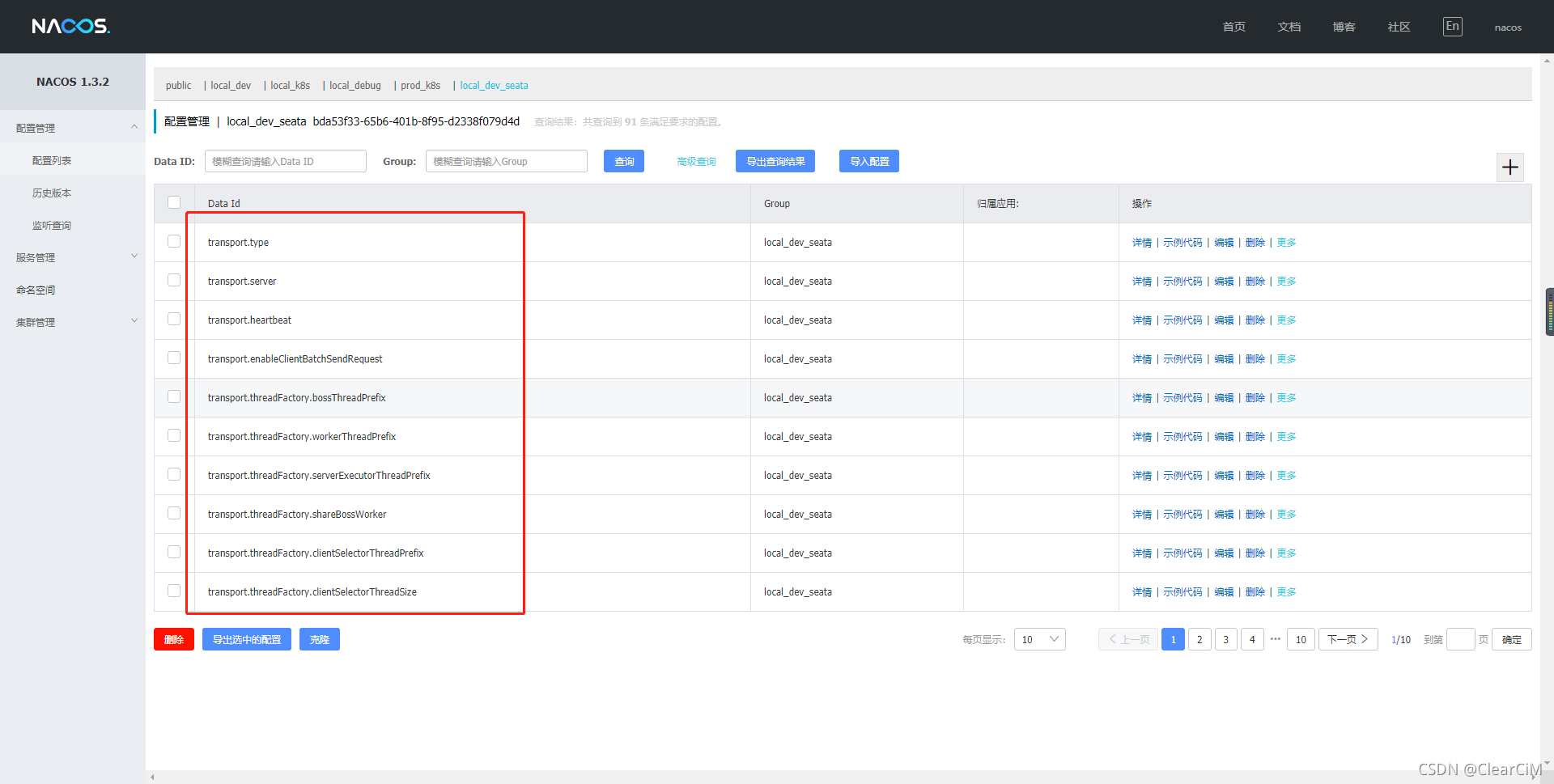

当然也可以直接修改nacos-config.sh脚本，成功后nacos配置项如图：

在这里插入图片描述

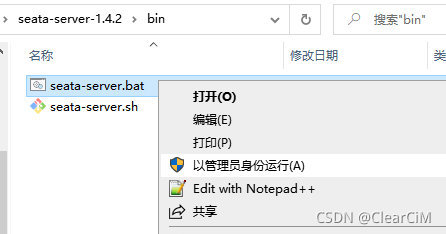

配置导入到nacos以后就可以直接启动seata了，找到bin目录下的seata-server.bat，直接管理员身份运行即可

在这里插入图片描述

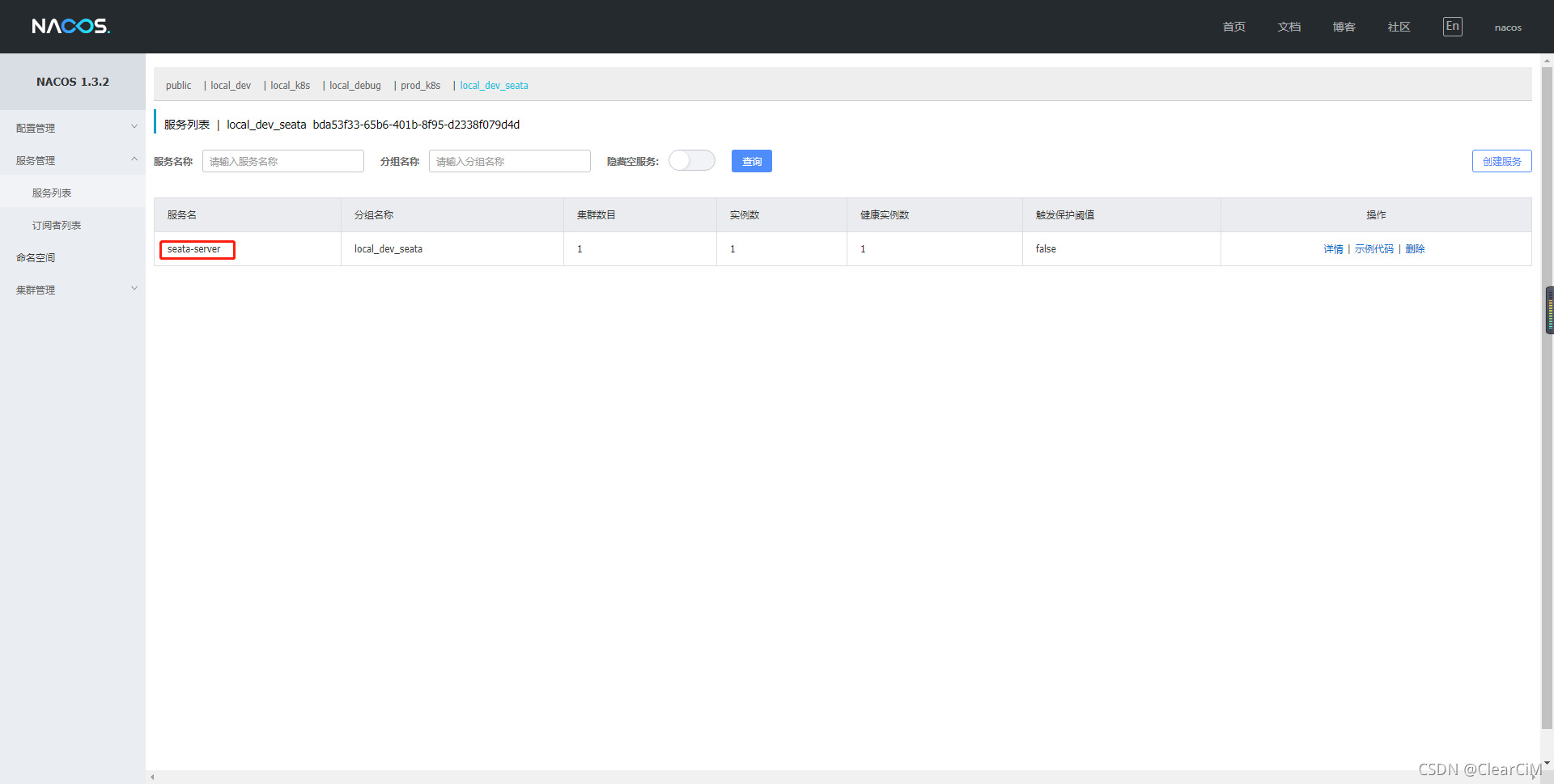

成功启动可以在nacos服务列表中看到我们的seata服务

在这里插入图片描述

实战（多链路调用）

微服务集成seata，这里我用到四个服务，与前台交互的BFF服务，订单服务，库存服务，账务服务，为了验证在实际项目上的运用，我这里直接拿了项目组已有的bff模块以及其他三个中心服务模块，在三个业务库中分别新建了三张表t_order，t_storage，t_account，代表订单表，库存表和账务表，注意想要实现数据回滚，需要在对应的三个业务库中添加日志回滚表undo_log，如图，建表语句如果压缩包里面没有可以上官网找，我这里还是直接贴出来
在这里插入图片描述

CREATE TABLE `undo_log` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `branch_id` bigint(20) NOT NULL,
  `xid` varchar(100) NOT NULL,
  `context` varchar(128) NOT NULL,
  `rollback_info` longblob NOT NULL,
  `log_status` int(11) NOT NULL,
  `log_created` datetime NOT NULL,
  `log_modified` datetime NOT NULL,
  `ext` varchar(100) DEFAULT NULL,
  PRIMARY KEY (`id`),
  UNIQUE KEY `ux_undo_log` (`xid`,`branch_id`)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8mb4;

seata的代码侵入：在我们部署好seata服务，创建好业务库后，下一步就是代码层面了，相信准备使用或者想要使用seata的朋友对seata已经有所了解，本人对源码也没有研究太深就不班门弄斧了，这里主要介绍seata AT模式相关的代码配置与依赖，为什么是AT模式？毕竟免费而且代码侵入量很少。

pom
相关服务需要添加seata依赖：

	<!-- seata-->
	<dependency>
		<groupId>io.seata</groupId>
		<artifactId>seata-all</artifactId>
		<version>1.0.0</version>
	</dependency>
	<dependency>
		<groupId>io.seata</groupId>
		<artifactId>seata-spring-boot-starter</artifactId>
		<version>1.0.0</version>
	</dependency>
	<dependency>
		<groupId>com.alibaba.cloud</groupId>
		<artifactId>spring-cloud-alibaba-seata</artifactId>
		<version>2.2.0.RELEASE</version>
	</dependency>
	<dependency>
		<groupId>com.alibaba</groupId>
		<artifactId>druid-spring-boot-starter</artifactId>
		<version>1.1.10</version>
	</dependency>
	<dependency>
		<groupId>com.alibaba</groupId>
		<artifactId>druid</artifactId>
		<version>1.1.10</version>
	</dependency>

Application
bff端启动类添加数据源代理，禁止 SpringBoot 自动注入数据源配置。

@SpringBootApplication(exclude = {DataSourceAutoConfiguration.class, DruidDataSourceAutoConfigure.class})

yml
相关服务的yml中添加seata连接信息

spring:
  cloud:
    refresh:
      refreshable: none
    alibaba:
      seata:
        enabled: true
        enable-auto-data-source-proxy: true
        tx-service-group: my_test_tx_group
        registry:
          type: nacos
          nacos:
            application: seata-server
            server-addr: http://172.16.4.27:30090
            username: nacos
            password: nacos
        config:
          type: nacos
          nacos:
            server-addr: http://172.16.4.27:30090
            group: local_dev_seata
            username: nacos
            password: nacos
            namespace: bda53f33-65b6-401b-8f95-d2338f079d4d
        service:
          vgroup-mapping:
            my_test_tx_group: default
          disable_global_transaction: false
        client:
          rm:
            report-success-enable: false

目前项目组持久层框架用的是jpa，三个业务库的单表增删改查代码这里就不赘述了，bff调用各个业务中心的代码这里贴一下：

@GlobalTransactional(rollbackFor = Exception.class)
    public void create(TOrderTrans order) throws Exception {
//        String xid = GlobalTransactionContext.getCurrentOrCreate().getXid();
//        order.setXid(xid);
        TOrderTrans tOrderTrans = order;
        // 1 新建订单
        logger.info("----->开始新建订单");
        String url1 = centerProperties.getGatewayServiceUrl() + centerProperties.getOrderLogicServiceUrl()
                + "/tOrder/createOrder";
        ResponseEntity<JsonData> tOrderTransResponse =
                restTemplateUtils.post(url1, JSON.toJSON(order), JsonData.class);
        if (tOrderTransResponse == null || !JsonEnum.SUCCESS.code().equals(tOrderTransResponse.getBody().getCode())) {
            logger.debug("新建订单失败，失败原因：{}", tOrderTransResponse.getBody().getMsg());
        } else {
            tOrderTrans = JSON.parseObject(JSON.toJSONString(tOrderTransResponse.getBody().getData()), TOrderTrans.class);
        }

        // 2 扣减库存
        logger.info("----->订单微服务开始调用库存,做扣减Count");
        String url2 = centerProperties.getGatewayServiceUrl() + centerProperties.getFinanceLogicServiceUrl()
                + "/tStorage/decrease";
        TStorageTrans tStorageTrans = new TStorageTrans();
        tStorageTrans.setId(order.getProductId());
        tStorageTrans.setResidue(order.getCount());
        restTemplateUtils.post(url2, JSON.toJSON(tStorageTrans), JsonData.class);
        logger.info("----->订单微服务开始调用库存,做扣减End");

        // 3 扣减账户
        logger.info("----->订单微服务开始调用账户,做扣减Money");
        String url3 = centerProperties.getGatewayServiceUrl() + centerProperties.getAccountsLogicServiceUrl()
                + "/tAccount/decrease";
        TAccountTrans tAccountTrans = new TAccountTrans();
        tAccountTrans.setId(order.getProductId());
        tAccountTrans.setResidue(order.getCount());
        restTemplateUtils.post(url3, JSON.toJSON(tAccountTrans), JsonData.class);
        logger.info("----->订单微服务开始调用账户,做扣减End");

        // 4 修改订单状态,从0到1,1代表已完成
        logger.info("----->修改订单状态开始");
        String url4 = centerProperties.getGatewayServiceUrl() + centerProperties.getOrderLogicServiceUrl()
                + "/tOrder/updateStatus";
        tOrderTrans.setStatus("1");
        restTemplateUtils.post(url4, JSON.toJSON(tOrderTrans), JsonData.class);

        logger.info("----->下订单结束");
        throw new Exception("测试失败");

    }

抛开业务代码不谈，重点其实就是 @GlobalTransactional 注解，在bff服务中service方法加上这个注解其实就是开启全局事务。

再说一下业务逻辑，这里测试的是下订单->减库存->扣余额->改订单状态的场景，因为笔者这里的业务中心服务又分逻辑服务和数据服务（对应logic-service和db-service）,这就导致服务调用可能是多链路的，以上流程正常应该是

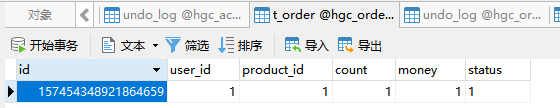

这种业务场景其实代码写到这里已经可以实现分布式事务回滚了，bff调用订单、库存以及账务服务时，以订单为例，首先业务表插入一条数据：

在这里插入图片描述

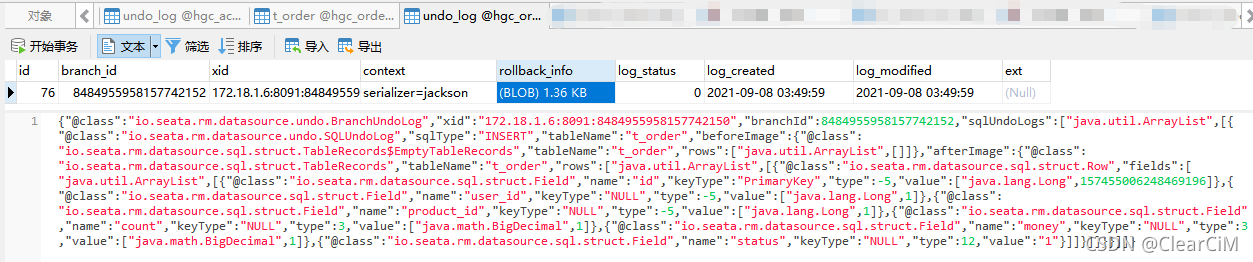

同时订单库的undo_log表中会记录一条快照信息，分别是订单表变更前(before images)和变更后(after image)的快照,事务结束正常就会释放，异常就会根据快照回滚，我这里是打了个断点来截取快照信息。

在这里插入图片描述

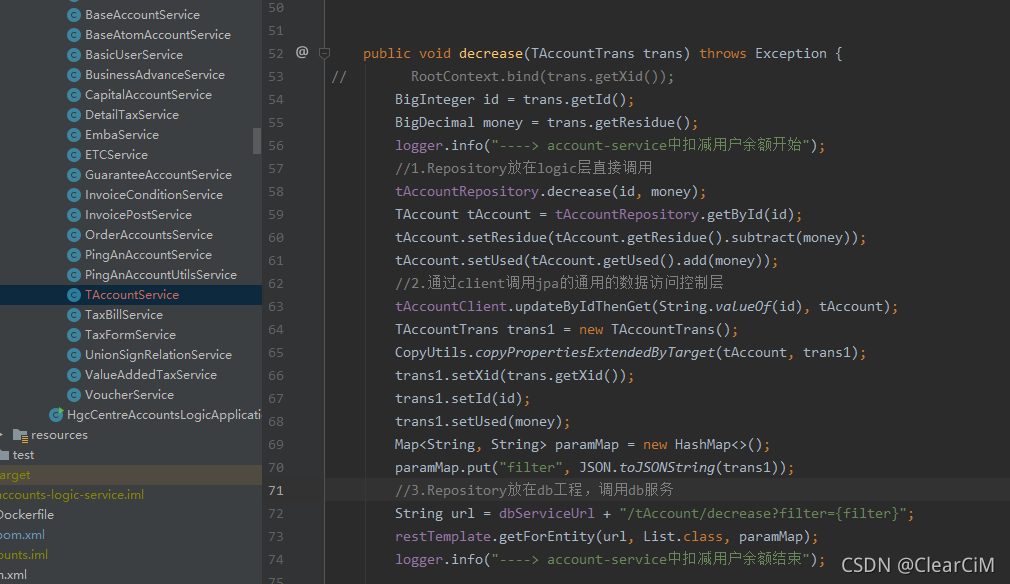

实际上由于业务中心逻辑层数据层的分割，调用链可能会是

甚至于可能是这种

针对这些多链路调用服务的情况，笔者亲测除了BFF层发生异常事务会回滚，其他logic或者db服务即使发生异常影响的也只是它自己的业务数据，其他模块数据依旧，另外在logic层多次调用logic以及db服务时，如果其中一次调用失败，其他调用的数据也不会回滚，这就违背了我们一开始在BFF层service方法加全局事务的初衷。其实这就是全局事务，事务管理器TM(Transaction Manager)需要在全局事务外层捕获全局异常，所以调用链内部的异常需要抛到最外层统一处理。总结起来就是A->B->C->…服务调用，虽然我们的GlobalTransactional全局事务注解只是加在A的service方法上，但是在BC服务中的异常我们需要主动抛出来，然后在A的service判断BC等服务是否成功调用，不成功则手动throw，注意，如果使用try catch的话，需要在catch块中手动添加代码回滚。

	GlobalTransactionContext.reload(RootContext.getXID()).rollback();

踩坑总结

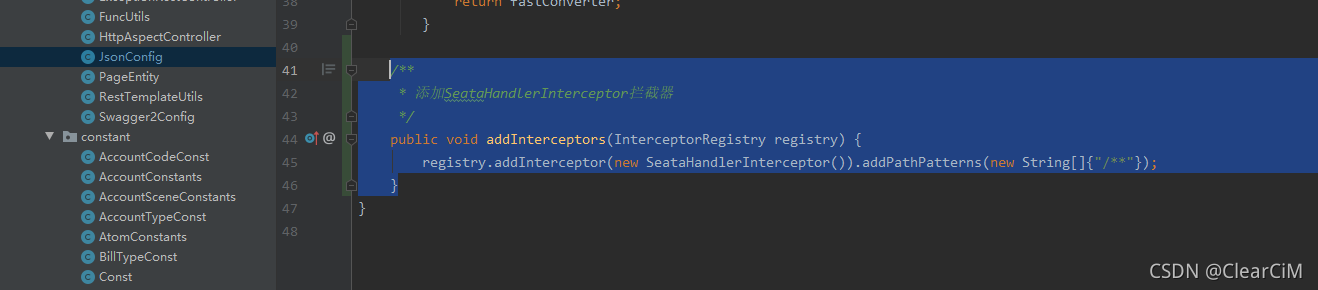

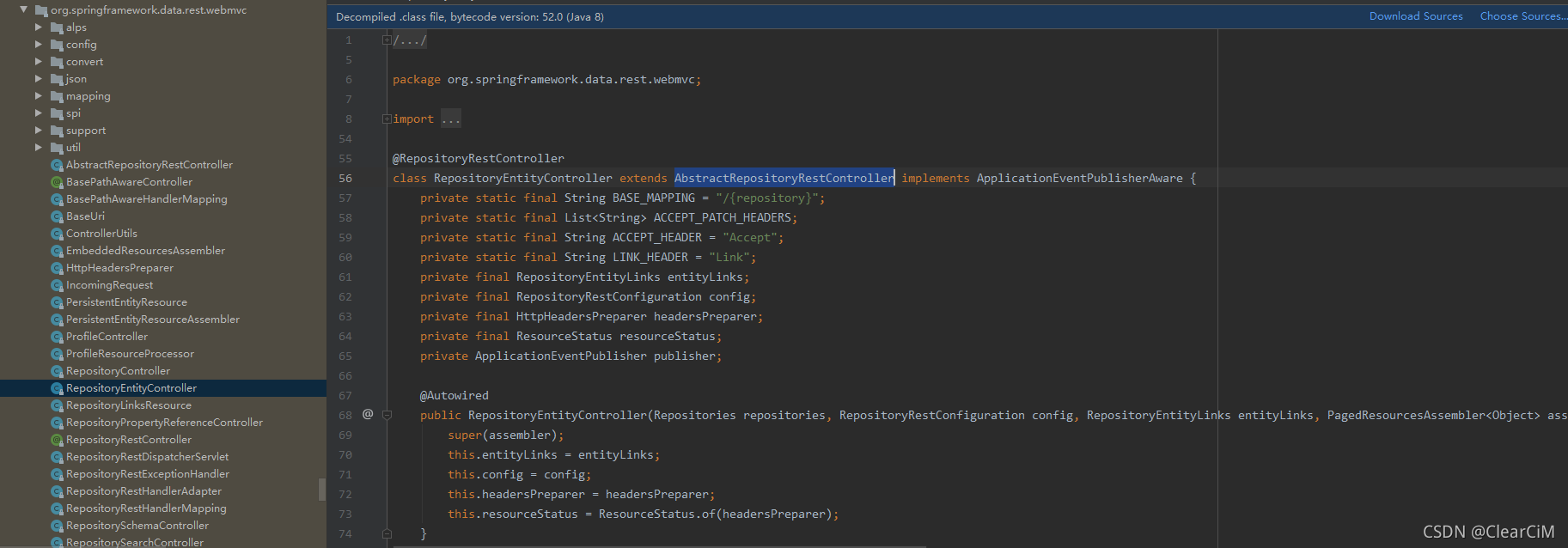

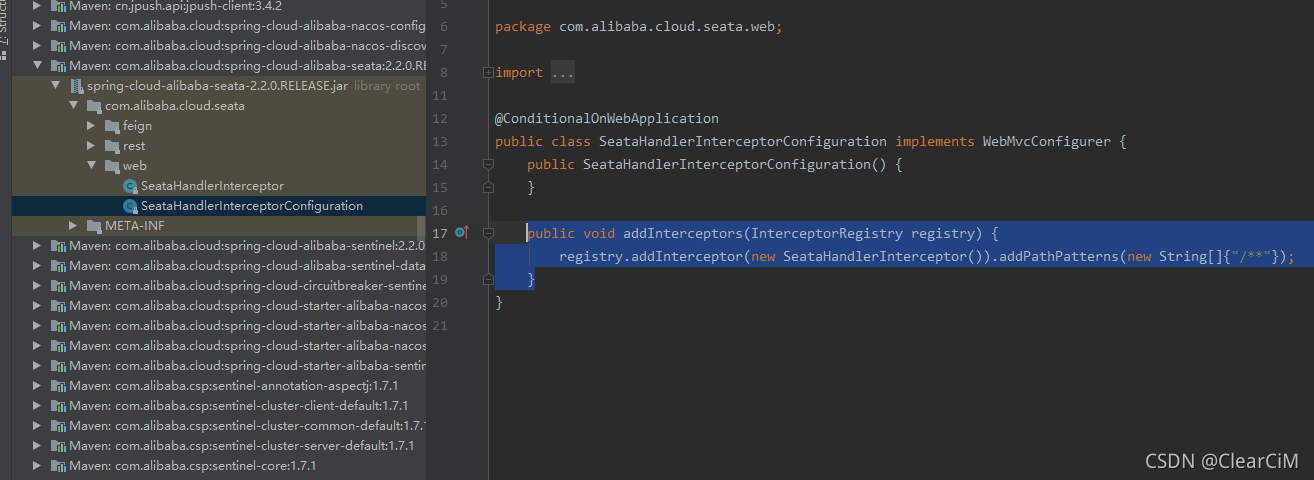

启动报错 这边添加完代码启动服务会有报错，原因是工程中已经存在一个叫做serviceProperties的bean，是项目上用来配置各个服务地址的，而seata的jar包里也存在一个重名的io.seata.spring.boot.autoconfigure.properties.file.ServiceProperties，这里我们直接将自己工程里面的serviceProperties重命名就好了。

	Caused by: org.springframework.context.annotation.ConflictingBeanDefinitionException: Annotation-specified bean name 'serviceProperties' for bean class [io.seata.spring.boot.autoconfigure.properties.file.ServiceProperties] conflicts with existing, non-compatible bean definition of same name and class [com.XXX.center.accounts.logic.constant.ServiceProperties]

db数据未回滚

第一种情况是多链路调用链内部的异常需要抛到最外层统一处理，或者异常被catch住了，这种修改一下业务层异常处理逻辑或者添加代码手动回滚即可；

第二种情况就是配置问题了，公司内部的组件如果实现了WebMvcConfigurer接口或者继承了WebMvcConfigurationSupport会导致XID无法正常传递，就会导致分支事务无法注册，分支事务就会不受TC管理。

/**
	 * 添加SeataHandlerInterceptor拦截器
	 */
	public void addInterceptors(InterceptorRegistry registry) {
		registry.addInterceptor(new SeataHandlerInterceptor()).addPathPatterns(new String[]{"/**"});
	}

以我的工程为例，公司logic服务存在一个JsonConfig实现了WebMvcConfigurer接口，导致全局事务回滚时，logic层数据会不会滚，解决方法也很简单，参考com.alibaba.cloud.seata.web.SeataHandlerInterceptorConfiguration#addInterceptors将xid传递拦截器加入即可

在这里插入图片描述

由于笔者持久层框架用的是jpa，也是遇到了另一种情况：逻辑层直接调用jpa的通用的数据访问控制层（如下图方式2），这种也无法回滚，但是这种调用的本质还是请求db的微服务，然后调用jpa通用的数据访问控制层（AbstractRepositoryRestController），那就在db的aop层去传递xid即可。
在这里插入图片描述

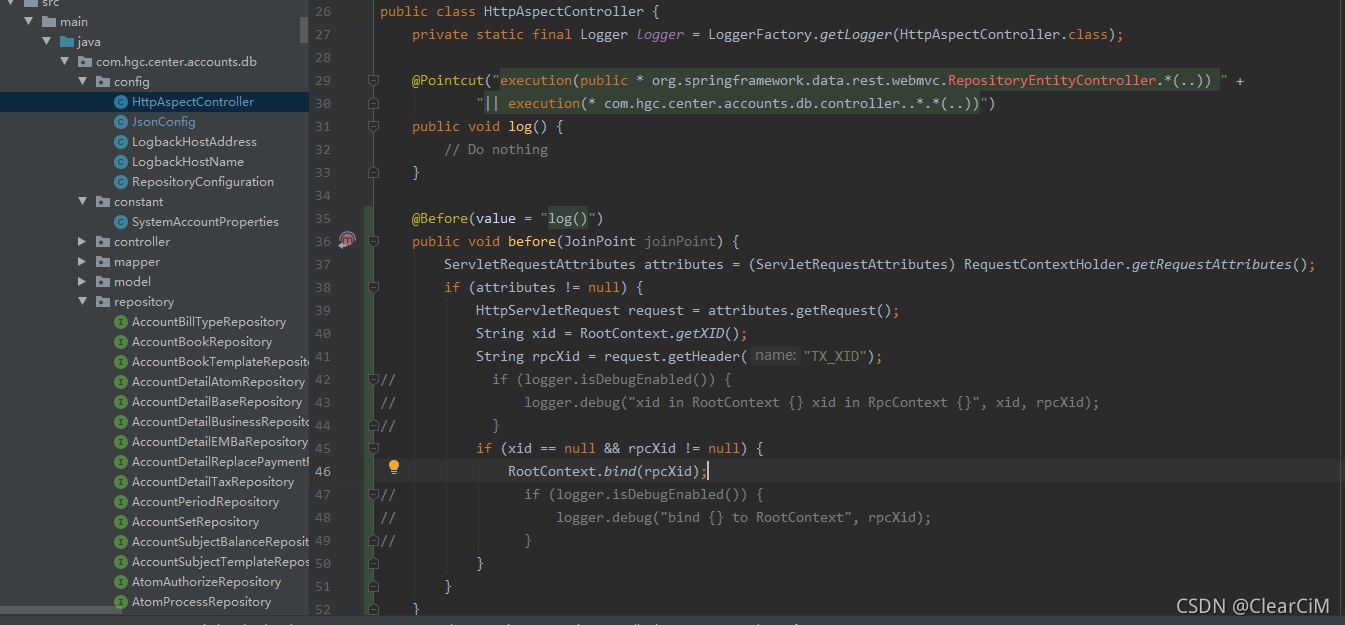

解决方案：添加切面前置通知 @Before (前置通知, 在方法执行之前执行)，手动绑定xid

	@Before(value = "log()")
    public void before(JoinPoint joinPoint) {
        ServletRequestAttributes attributes = (ServletRequestAttributes) RequestContextHolder.getRequestAttributes();
        if (attributes != null) {
            HttpServletRequest request = attributes.getRequest();
            String xid = RootContext.getXID();
            String rpcXid = request.getHeader("TX_XID");
//            if (logger.isDebugEnabled()) {
//                logger.debug("xid in RootContext {} xid in RpcContext {}", xid, rpcXid);
//            }
            if (xid == null && rpcXid != null) {
                RootContext.bind(rpcXid);
//                if (logger.isDebugEnabled()) {
//                    logger.debug("bind {} to RootContext", rpcXid);
//                }
            }
        }
    }
