KICAD第一期！从原理图到封装！适用于初学者小白！

          首先下载好KICAD，直接在KICAD官网上即可直接下载！流程特别简单，一直next!!!（大家尽量不要放在C盘哦）

          打开KICAD软件，点击文件，新建，工程！

          一般的PCB工程项目设计里通常会出现原理图和PCB编辑器~

          这时打开，原理图编辑器，就可以在原理图上面进行绘制。原理图绘制简单来说就是设计电路，可以根据自己的需求找到datasheet的最小系统板进行设计！

          通常情况下，原理图绘制完成之后就可以进行封装：

          封装通常情况下有两个方法：

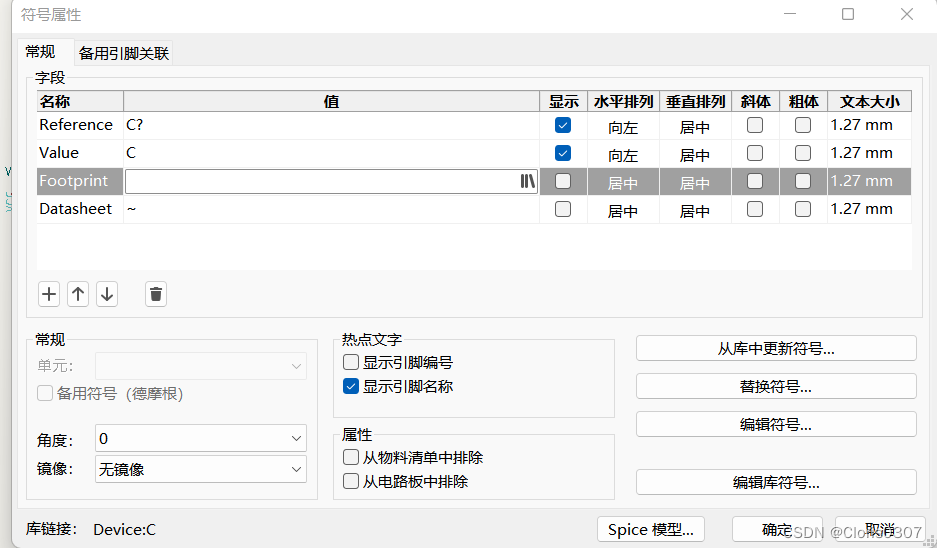

          一是直接双击绘制的原理图中的元件，点击Footprint

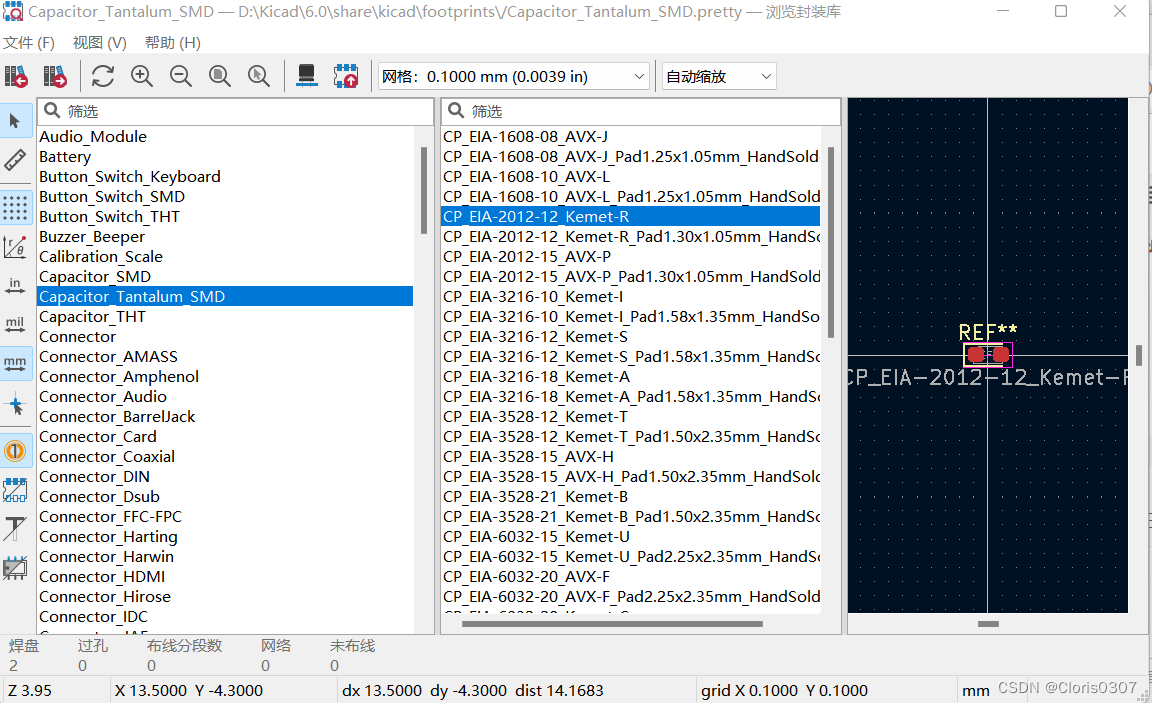

           就会出现与其对应的封装库，然后对应的封装

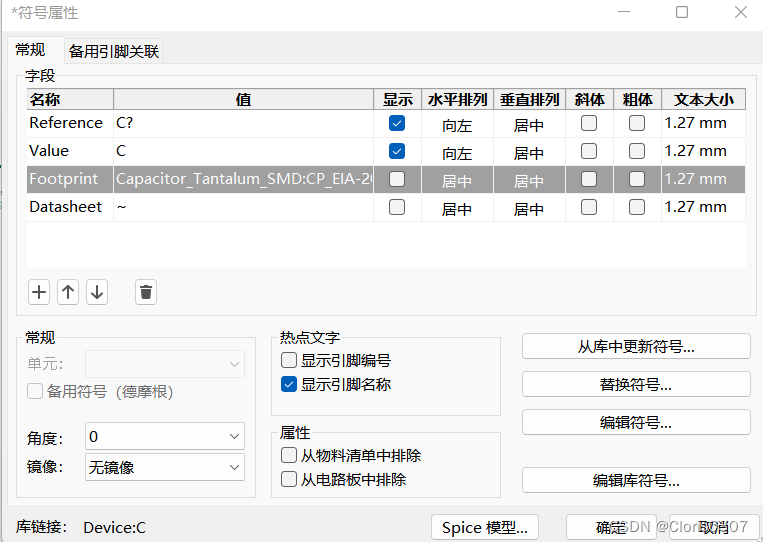

          点击我们所需要的封装之后，在符号属性里既有选中的痕迹



         此时，封装配置完成

         第二个方法是点击工具，关联封装，即可直接一键选择相对应的封装~ 大家自己选择方法操作哦~

         本人也是一枚初学者，一起进步呀~欢迎讨论留言~
