目录
一、基础原理与核心参数解析
-
热电效应原理
- 珀尔帖效应(Peltier Effect)与塞贝克效应(Seebeck Effect)的关联性
- 热电材料能带结构对制冷效率的影响 半导体制冷片产业:科技新宠的 “冷热” 之道-贤集网半导体制冷片的研究.pdf-原创力文档
-
关键性能参数

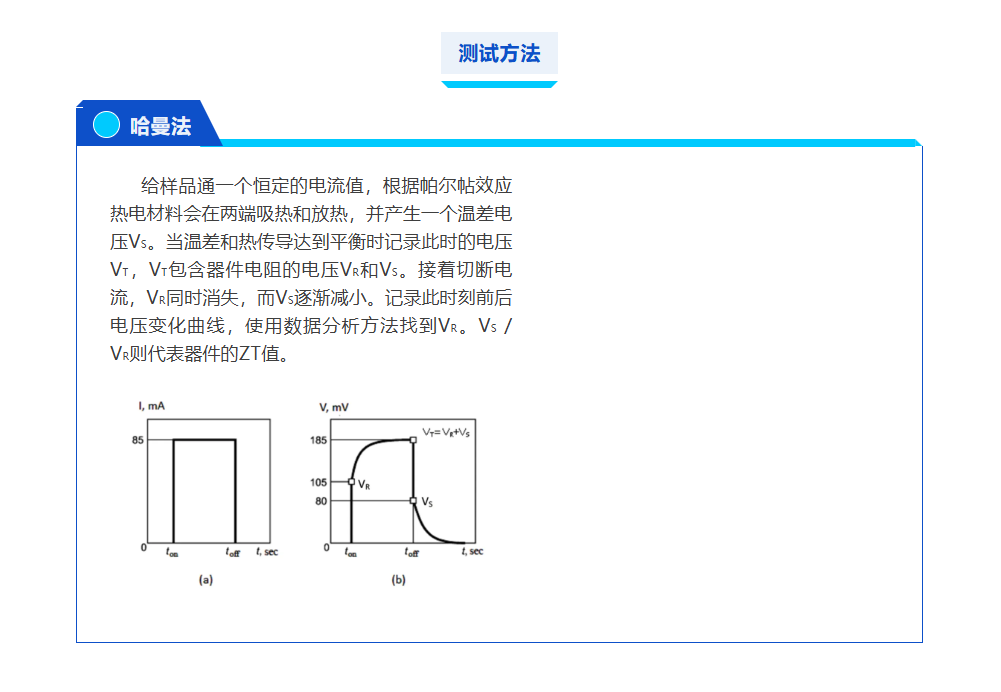

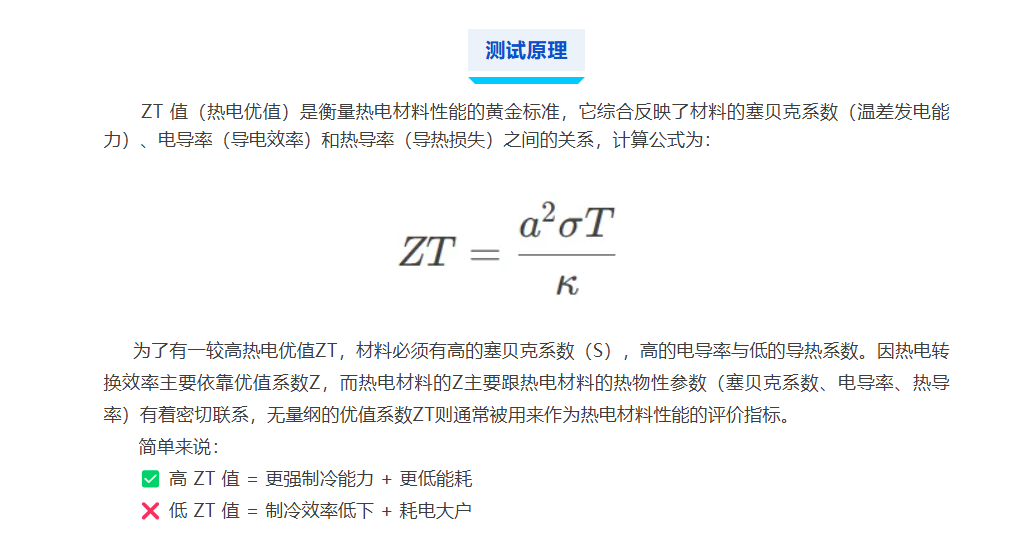

- ZT值:热电优值计算公式与实测方法
-

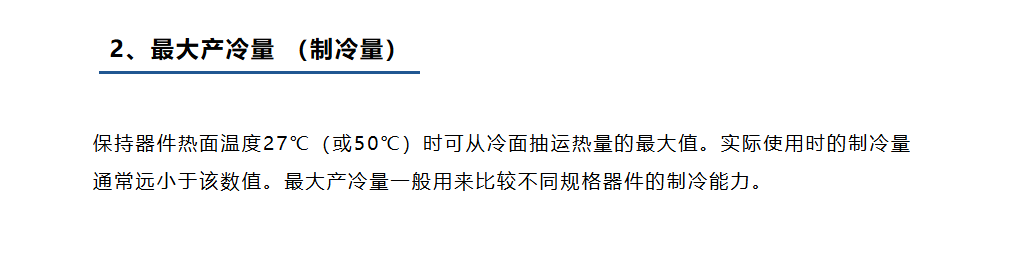

- 制冷量(Qc):温差为0时的最大制冷能
-
- 最大温差(ΔTmax):指热端散热条件一定时,冷热面转运0W热量时可达的最大温差。热端散热条件越好,最大温差越大。如在TEC制冷片中,热端散热量可使用风扇或水冷降温,热端温度降低、温差变大,制冷量会增加,但热端温度过高会使温差变小、制冷量降低。
- COP值:即Coefficient of Performance,指制冷量与耗电量的比值,用于衡量设备能效。计算公式为COP = 制冷量/耗电量。实际工况下,制冷剂性质、系统设计、环境条件等会影响COP值,通常实际COP值会低于理论最大值。如在空调中,通过优化系统设计和组件选择可提高COP值。
- 热阻(Rth):是物体对热流传导的阻碍程度,单位一般为K/W或℃/W 。热阻越大,热量传递越困难。其大小与材料导热性能、几何形状、表面状态等有关。例如在电子设备中,涂抹导热硅脂可降低接触热阻,提高散热效率。
-
材料与结构特性
- 碲化铋(Bi₂Te₃)基材的晶粒尺寸与热电偶对排列方式 晶粒尺寸:较小晶粒(如10 - 100纳米)可增加晶界散射声子,降低晶格热导率,但会散射载流子影响电导率。如纳米复合使Bi₂Te₃基材料晶粒细化,热导率降低。
- 热电偶对排列:合理排列可减少接触热阻,提高热传导效率。但相关搜索未提及具体测试数据对比。
- 多层复合结构(如纳米涂层)对热导率的优化 纳米涂层等微纳结构可增加声子散射中心,降低热导率。如纳米涂层使材料热阻增加,热传导变慢,优化热管理。
二、产品选型与性能验证
-
选型核心指标
- 尺寸匹配:冷端接触面积与散热器尺寸的几何兼容性TEC科普小课堂丨半导体制冷片怎么选?一个应用案例教会你!
- 电压/电流特性:Imax与Umax的电源适配要求TEC科普小课堂丨半导体制冷片怎么选?一个应用案例教会你!
- 环境耐受性:高温(>60℃)与高湿环境下的稳定性测试TEC半导体制冷片的优缺点-★火烈鸟制冷片★-半导体制冷片厂家
-
性能验证方法
- 静态测试:
- 万用表测量冷热端温差(瞬态电流刺激法)
- 热成像仪观测温度分布均匀性
- 动态测试:

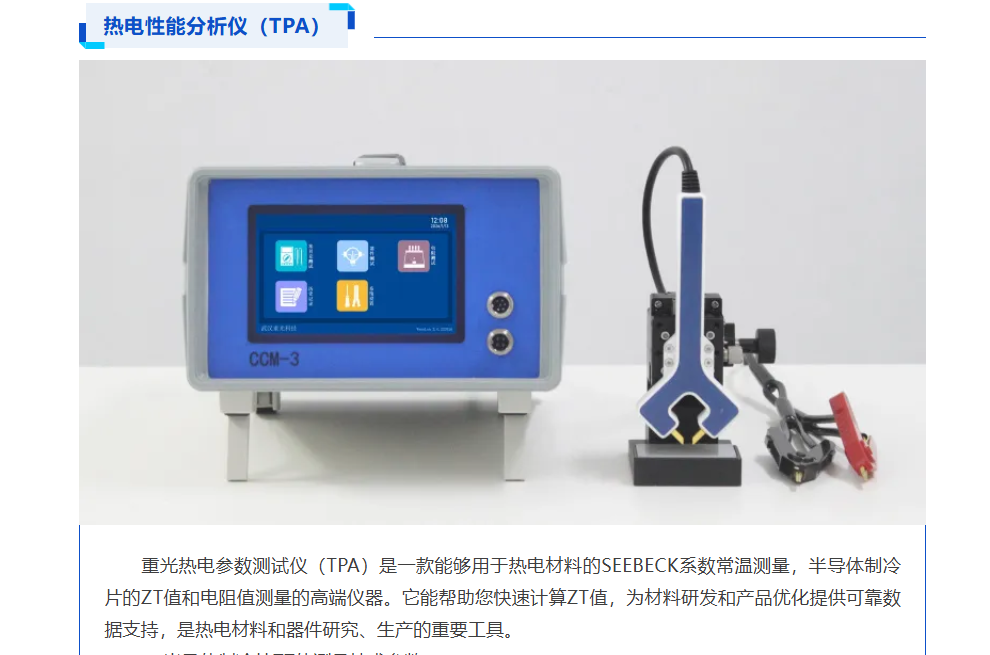

- 连续8小时负载测试(实验室72小时老化实验)重光实验室 | 对比国内半导体制冷片厂家产品的ZT值测试和分析
- 阶梯式温差冲击测试(-20℃→80℃循环)
- 静态测试:
-
失效模式分析
- 陶瓷基板破裂(安装应力过大,螺钉扭矩控制)
- 热端散热不足导致的性能衰减(风冷vs水冷方案对比)半导体制冷片产业:科技新宠的 “冷热” 之道-贤集网
- 电偶对氧化引起的效率下降(导热胶选择影响)
三、典型应用场景深度剖析
-
电子设备散热
- 案例:激光模块冷却(需平衡制冷量与热端散热设计)
- 关键参数:Qc≥设备发热量×1.2,ΔTmax≥环境温度+15℃
-
医疗设备制冷
- 案例:疫苗冷藏箱(需通过ISO 13485认证)
- 关键参数:温度波动≤±0.5℃,噪音<35dB
-
车载温控系统
- 案例:新能源车电池热管理(需耐受振动与宽温域)
- 关键参数:IP67防护等级,-30℃~85℃工作范围
-
工业精密仪器
- 案例:光通信模块温控(需微米级温度稳定性)
- 关键参数:PID控制精度±0.1℃,MTBF>10万小时
四、产品对比与评测实验
-
横向对比维度
维度 测试方法 优质标准 劣质表现示例 制冷效率 25℃环境温差测试 ΔT≥40℃(输入12V) ΔT<25℃ 能效比 COP=Qc/Pin连续监测 COP≥0.6 COP<0.3 寿命测试 10万次热循环后性能衰减 效率下降<5% 效率下降>20% 抗震性 5G加速度振动测试 无裂纹/接触不良 电偶对断裂 -
典型产品评测
- 案例1:深圳飞鸟科技TEC-07103(手机散热背夹)
- 优势:30 * 30mm紧凑设计,COP=0.85
- 缺陷:热端散热不足时易触发过温保护
- 案例2:日本Ferrotec TEC1-12710(航天级)
- 优势:ZT=0.81,耐受-50℃~150℃极端环境
- 缺陷:价格高昂(¥3000+),民用场景性价比低
- 案例1:深圳飞鸟科技TEC-07103(手机散热背夹)
五、选购避坑指南与进阶技巧
-
参数陷阱识别
- 虚标制冷量:实验室工况(ΔT=0)与实际工况(ΔT=30℃)差异
- 误导性尺寸:冷端有效接触面积<标称尺寸的80%(安装压力控制)
-
散热方案设计

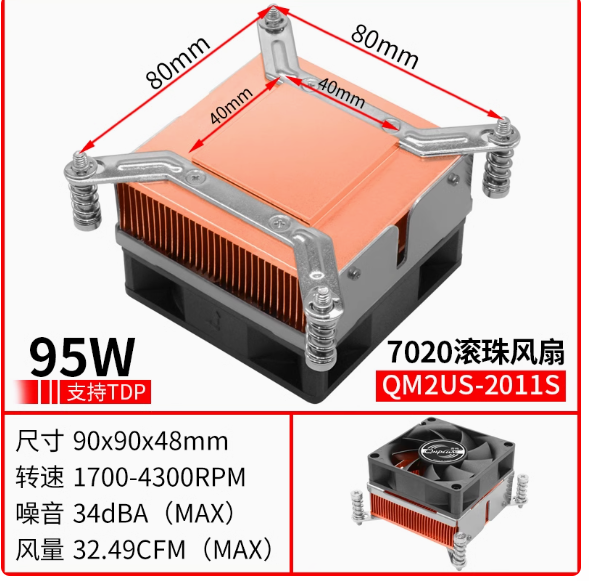

- 风冷:需计算散热器热阻(Rth_sa)与风量(CFM)关系

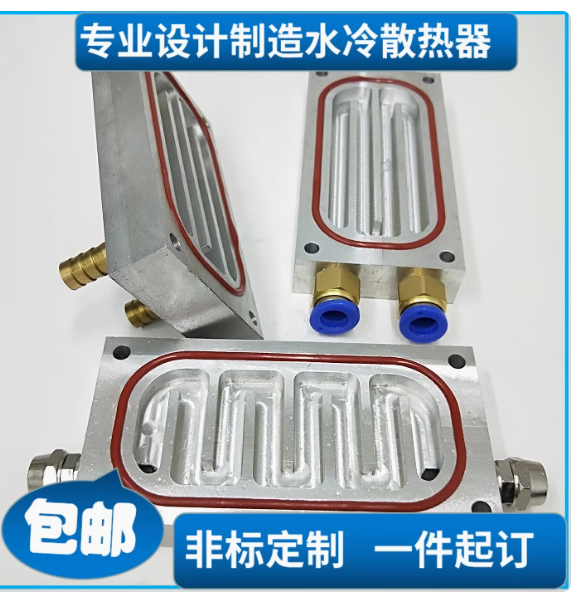

水冷:冷排换热面积与流速匹配(循环水冷板设计)(技术篇)分析仪器温度控制常用器件---半导体制冷片
- 不同的散热需求选取的散热方式不同,但是一般如果需要达到高温(90+)或者低温(-20),基本上在室温环境下进行测试,都是需要加上散热装置的。
-
成本优化策略
- 梯度选型:实验室级>工业级>消费级
- 二手市场:军工级TEC回收翻新(需做老化测试)
六、技术发展趋势前瞻
-
材料创新
- 碲化铋-锑(BiSbTe)合金的ZT值突破1.2(实验室数据)
- 柔性热电薄膜在可穿戴设备中的应用(专利技术)半导体制冷片产业:科技新宠的 “冷热” 之道-贤集网
-
系统集成
- TEC+相变储热材料(如Energystor™)的复合温控方案
- 基于PID算法的自适应调压系统(脱毛仪案例)TEC科普小课堂丨半导体制冷片怎么选?一个应用案例教会你!
-
智能化方向
- 物联网远程监控(温度/功耗/寿命数据上传)
- AI预测性维护(基于历史数据的故障预判)
七、价格的考量

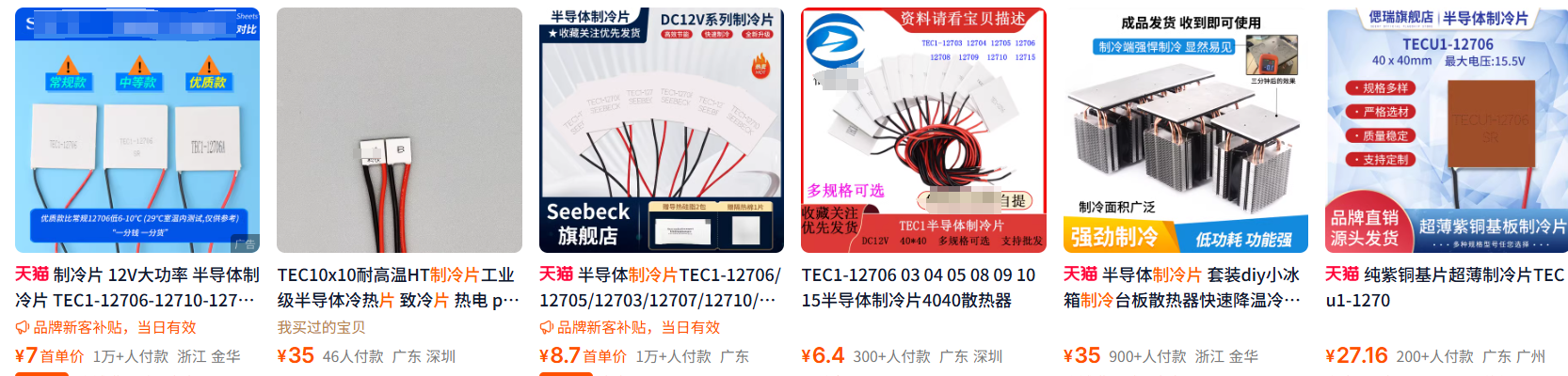

这是普通制冷片的价格,价格的不同,功率不同。当然客户所需要的条件不同可以进行多家的测试,来选取不同的制冷片来达到需求。

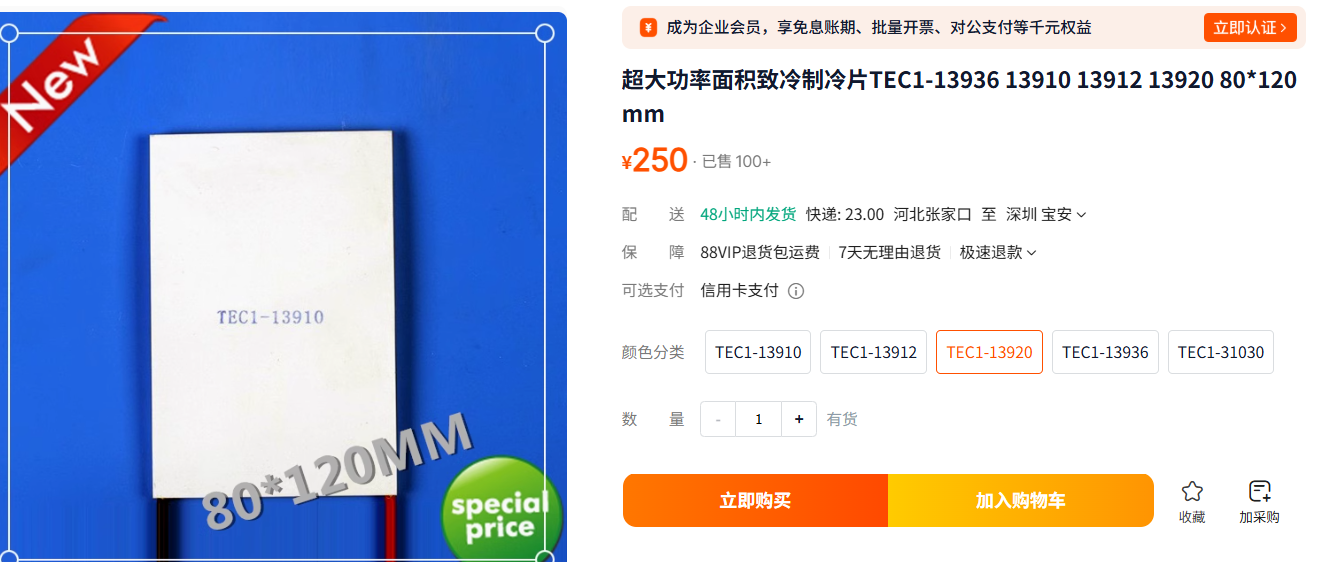

这是一个比较贵一点的制冷片,所以不需要想,他的性能肯定是要比普通十几元的制冷片性能要好一点的。(技术篇)分析仪器温度控制常用器件---半导体制冷片
