1、安装工具箱

在网站：https://petercorke.com/下载需要的工具箱，然后解压工具箱拷贝到/Applications/MATLAB_R2023b.app/toolbox文件下，然后在matlab命令行中加入拷贝进去的工具箱的路径：addpath('/Applications/MATLAB_R2023b.app/toolbox/rvctools')，此时运行：rtbdemo,工具箱就可以正常的运行了：

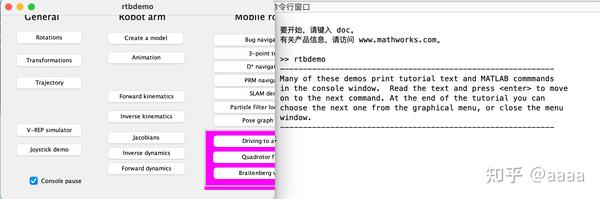

运行显示界面

一般情况添加路径就可以了，但是有时候添加路径之后还是无法使用工具箱，此时就到工具箱中用matlab打开：startup_rvc.m文件，就可以正常运行了，最后在命令行中输入：savepath，将路径保存一下，下次打开matlab就可以自动的加载路径了。工具箱安装完结！

2、将工具箱添加到Simulink库浏览器中

在目录：toolbox/rvctools/robot/simulink下新建一个slblocks.m文件，文件内容如下：

function blkStruct = slblocks

%SLBLOCKS Defines a block library.

% Library's name. The name appears in the Library Browser's
% contents pane.

blkStruct.Name = ['Robot' sprintf(' ') 'ToolBox'];
% 'Robot' sprintf(' ') 'ToolBox'这个是在Simulink中显示的名称，可以自定义

% The function that will be called when the user double-clicks on
% the library's name. ;

blkStruct.OpenFcn = 'roblocks';
% The argument to be set as the Mask Display for the subsystem. You
% may comment this line out if no specific mask is desired.
% Example: blkStruct.MaskDisplay = 'plot([0:2*pi],sin([0:2*pi]));';
% No display for now.

% blkStruct.MaskDisplay = '';

% End of blocks

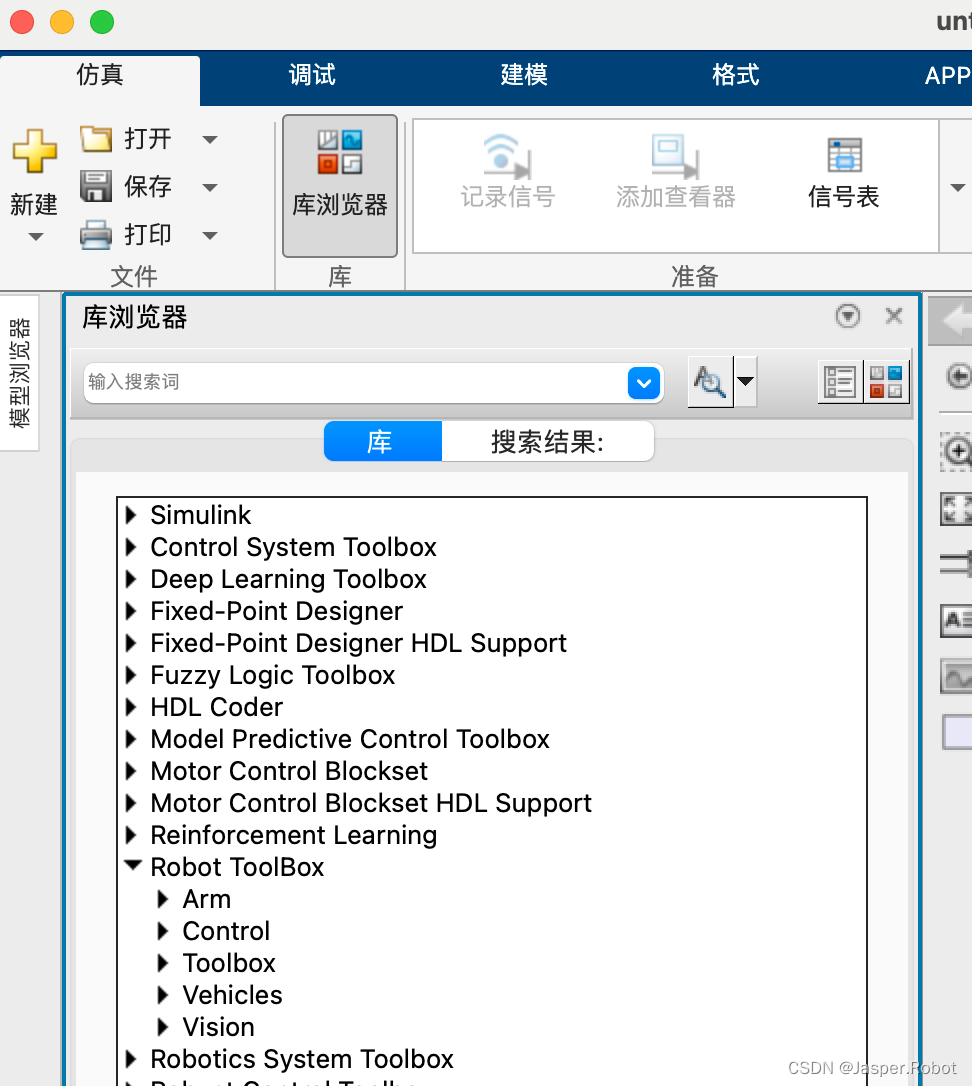

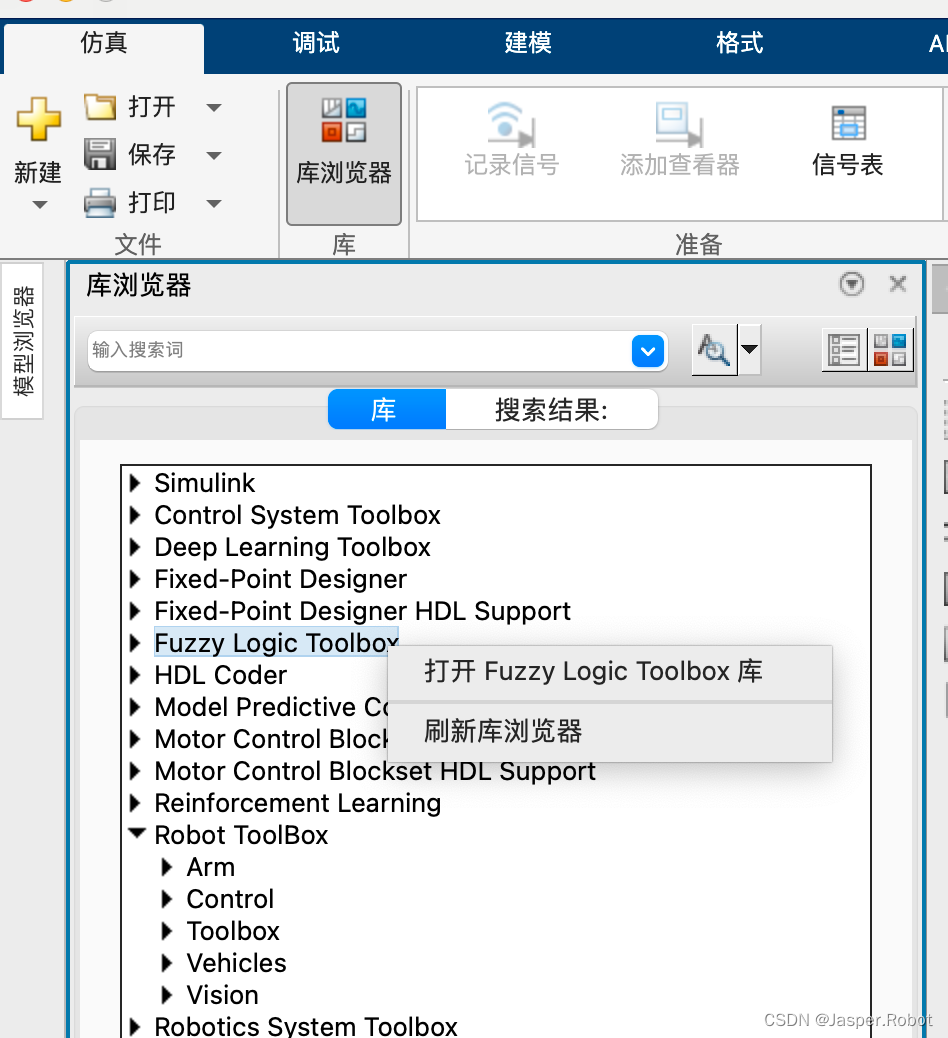

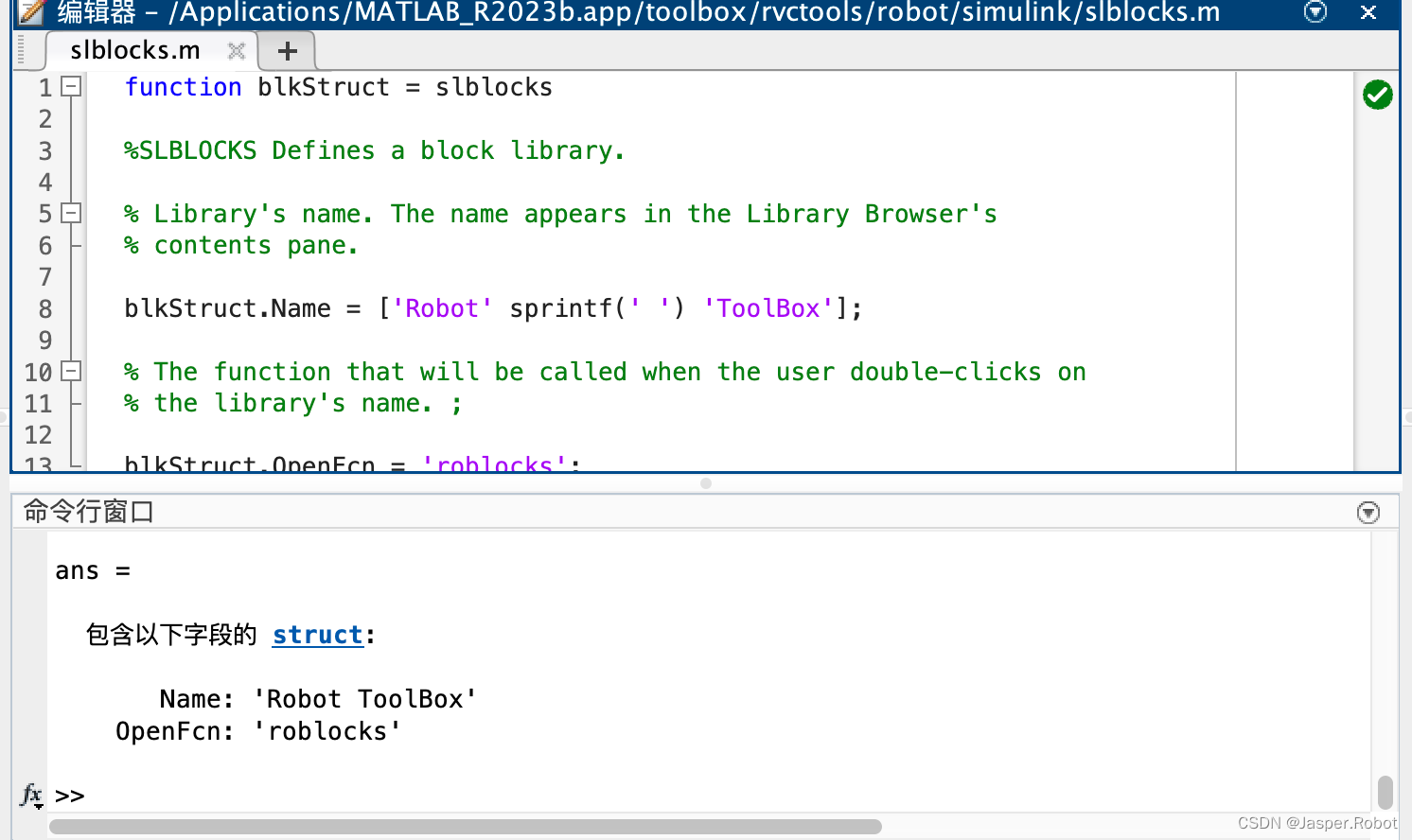

然后用MATLAB打开这个文件并且运行，显示如下就表示添加成功。
