基于单片机的八路智能抢答器课程设计

随着科学技术的发展和普及，各种各样的竞赛越来越多，其中抢答器的作用也越来越重要。本文设计出以AT89C51单片机为核心的八路抢答器，采用了数字显示器直接指示，自动锁存显示结果，并自动复位的设计思想,它能根据不同的抢答输入信号，经过单片机的控制处理并产生不同的与输入信号相对应的输出信号，最后通过LED数码管显示相应的路数，即使两组的抢答时间相差几微秒，也可分辨出是哪组优先按下的按键，充分利用了单片机系统结构简单、功能强大、可靠性好、实用性强的特点。

本设计是以抢答为出发点。考虑到依需设定限时回答的功能，利用AT89C51单片机及外围接口实现的抢答系统，利用单片机的定时器/计数器定时和记数的原理，将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时使数码管能够正确地显示时间。用开关做键盘输出，发光二极管和蜂鸣器发出提示。同时系统能够实现：在抢答中，只有开始后抢答才有效，如果在开始抢答前抢答为无效；满时后系统计时自动复位及主控强制复位；按键锁定。

1. 绪 论

抢答器是一种应用非常广泛的设备，在各种竞赛、抢答场合中，它能迅速、客观的分辨出最先获得发言权的选手。早期的抢答器只有几个三极管、可控硅、发光管等组成，能通过发光管的指示辨认出选手号码。现在大多数抢答器均使用单片机（如MCS-51型）和数字集成电路，并增加了许多新功能，如选手号码显示、抢答前或抢答后的计时、选手得分显示等功能。能够实现抢答器功能的方式有多种，可以采用前期的模拟电路、数字电路或模拟与数字电路相结合的方式。近年来随着科技的飞速发展，单片机的应用正在不断深入。

抢答器作为一种电子产品，早已广泛应用于各种智力知识竞赛场合，但目前所使用的抢答器有的电路较复杂不便于制作，可靠性低，实现起来很困难。为适应目前的状况，需要一种电路简单，元件普通，易于购买等优点，并且能够很好的解决各种问题。而目前的多数抢答器存在几个不足之处：第一，现场线路连接复杂，降低了抢答器的可能性，增加了安装难度；第二，电路设计复杂。因为单片机只能完成号码处理、计时、数据运算等动能，其他功能仍只能靠数字集成电路完成，电路延迟时间较大。

本设计利用AT89C51单片机及外围借口实现抢答系统，利用单片机的定时/计数器和计数原理，将软硬件有机的结合起来，使系统能够正确地进行计时，同时使数码管能够正确的显示时间和选手号码。用按键作为键盘输出，二极管、扬声器发出提示。系统可达到的要求：在抢答中，只有按下开始键抢答才有效，若在之前抢答则记为违规。抢答限定时间及回答限定时间均可调节；可以显示哪位选手抢答，抢答剩余时间及无效抢答，正确按键有声音提示；抢答时间及回答时间倒计时显示，时间计完后可自动复位；剩余时间少于5s时声光报警；具有按键锁定功能。

本设计采用模块化设计智能抢答器，在各种场合下均可应用。各组分别有一抢答按键，主持人有开始键、回答问题开始键、复位键、抢答时间调节键和答题时间调节键。通过设计验证，采用单片机设计，电路连接简单工作可靠，抗干扰性能力强。

通过这次设计，可以掌握单片机的原理，了解多功能抢答器的组成原理，提高动手能力，巩固理论知识，建立一套完整的理论实践体系

2. 系统方案论证

2.1 总体方案论证

方案一：采用数字电路实现设计

采用CD4511实现设计方案，CD4511为常用的四—七段BCD译码器，当某按键按下时，通过按键传送给CD4511，通过译码，数码管显示。与此同时，这一高电平也送到三极管的基极，三极管导通，继电器吸和，当前状态锁定，再按其他键不起作用，而且断开了其他按键与电路的选择，杜绝了误操作。也可以采用74LS148优先编码器，当有按键按下时，经编码后，送到RS锁存器，然后经74LS48译码送到显示器显示。采用数字电路的好处就是设计简单。共设8个用户输入键，当抢答的时候，其中只有1个是有效按键，其它的都是干扰按键，若按下干扰键。电路通常由两大部分组成：显示器电路和主电源电源(UPS)。

方案二：采用AT89C51实现设计

采用以AT89C51为核心的单片机控制方案。利用单片机灵活的编程设计和丰富的IO端口，及其控制的准确性，不但能实现基本的抢答器功能，还能添加调节功能等等。虽然电路较复杂但功能更加丰富以及人性化。

通过比较以上两种方案，方案二有较大的活动空间，不但能实现所要求的功能而且能在很大的程度上扩展功能，故本次设计采用方案二。

2.2 显示模块方案论证

方案一：采用数码管显示

系统采用四位一体八段数码管LED显示。LED应用可分为两大类：一是LED单管应用，包括背光源LED，红外线LED等；另外就是LED显示屏，目前，中国在LED基础材料制造方面与国际还存在着一定的差距，但就LED显示屏而言，中国的设计和生产技术水平基本与国际同步。LED显示屏是由发光二极管排列组成的显示器件。它采用低电压扫描驱动，具有：耗电少、使用寿命长、成本低、亮度高、故障少、视角大、可视距离远等特点。采用LED数码管动态扫描，价格上比较经济实惠且较为节约资源。

方案二：采用LCD显示

采用液晶（LCD）显示。液晶显示器具有低压微功耗、外观小巧、被动显示型、显示信息量大、易于彩色化、无电磁辐射和寿命长等特点。但经济性较LED差。

通过比较以上两种方案，方案一能更好的节约资源以及有更好的经济性，故本次设计采用方案一。

2.3 键盘模块方案论证

方案一：采用独立键盘

独立式键盘每个按键占用一条I/O口线，当按键数量较多时，I/O口利用率不高，但程序编制简单。适用于所需按键较少的场合。

方案二：采用矩阵键盘

矩阵式键盘电路连接复杂，但提高了I/O口利用率，软件编程较复杂。适用于需大量按键的场合。

通过比较以上两种方案，由于本次设计所需按键数不多，故本次设计采用方案一。

2.4 电路设计最终方案确定

最终选择单片机AT89C51作为主控制器；选择LED作为显示模块，此模块可以显示字母、数字，采用独立按键输入，并且采用发光二极管及蜂鸣器作为报警模块。

3. 硬件设计

按照系统设计功能的要求，初步确定设计系统由主控模块、显示模块、键盘模块、蜂鸣器模块和灯光模块5个模块组成，电路系统构成框图如图3-1所示。主控芯片使用AT89C51，显示模块采用LED，键盘模块选用独立按键，其软硬件设计简单，可广泛应用于长时间连续运行的系统中。

图3-1 系统总体框图

3.1 各单元模块分析及电路分析

3.1 .1 A T89C51 最小系统

AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含4k bytes的可反复擦写的只读程序存储器和128 bytes的随机存取数据存储器，期间采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，功能强大的AT89C51单片机可灵活应用于各种控制领域。

AT89C51提供以下标准功能：4k字节Flash闪速存储器，128字节内部RAM，32个I/O口线，两个16位定时/计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89C51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止CPU的工作，但允许RAM，定时/计数器，串行通信口及中断系统继续工作。掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。

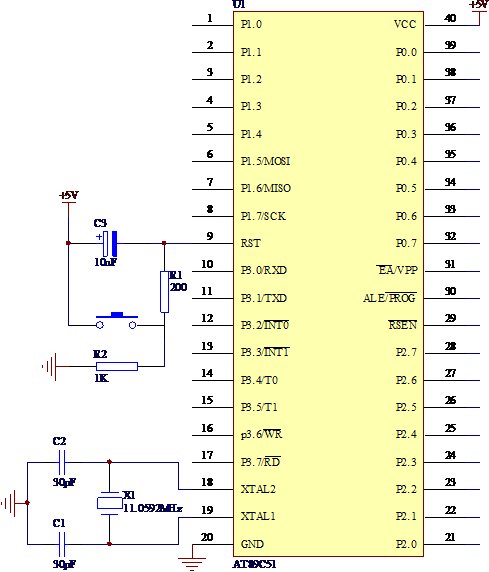

本系统中央控制器采用的单片机AT89C51，复位电路采用上电复位电路。外接的晶振为11.0592MHz晶振。系统的最小系统电路图如图3-2所示。

图3-1 AT89C51最小系统

3.1.2 显示 模块

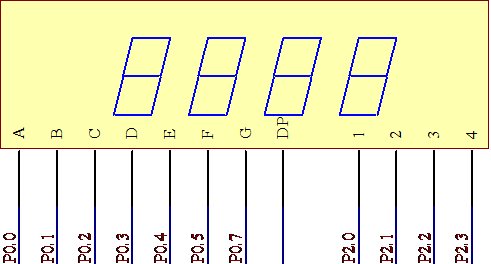

本次设计采用八段数码管显示，是四位一体共阴极数码管，由四个八段数码管集成，高电平点亮。在显示上我们通常采用两种方法：一种是静态显示，一种是动态显示。静态显示是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动，或者使用如BCD码二-十进制译码器译码进行驱动。静态显示的优点是编程简单，显示亮度高，缺点是占用I/O端口多，实际应用时必须增加译码驱动器进行驱动，增加了硬件电路的复杂性。LED数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一，动态显示是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制，当单片机输出字形码时，单片机对位选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。通过分时轮流控制各个数码管的的COM端，就使各个数码管轮流受控显示，这就是动态显示。在轮流显示过程中，每位数码管的点亮时间为1～2ms，由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感，动态显示的效果和静态显示是一样的，但能够节省大量的I/O端口，而且功耗更低。故本次设计采用动态显示方法。其原理图如图3-2所示。

图3-2 显示模块

3. 1. 3 键盘 模块

键盘是人与万年历实现信息交互的接口，本设计中，我们采用独立键盘。按钮需要十三个,分别为八路抢答按键、开始抢答键、开始答题键、抢答时间调节键、答题时间调节键和复位键。当按键按下，与主控芯片连接的端口被降为低电平，按键松开则也升为高电平。按键采用的是Tack Switch按钮开关,它具有自动恢复（弹回）的功能。当我们按下按钮时，其中的接点接通（或切断），放开按钮后，接点恢复为切断（或接通）。按照尺寸区分，电子电路或微型计算机所使用的Tack Swith可分为8mm、10mm、12mm等。虽然Tack Switch有4个引脚，但实际上，其内部只有一对a接点，即其中两个引脚是内部相连通的，而另外两个引脚内部也是相连通的。

本设计中13个按键实现了抢答，时间调节等功能，独立按键的引入使得体现了本设计的人性化，智能化，功能的强大。其电路分为主持人部分和选手部分。分别实现了控制、调节功能和抢答功能。其电路图如图3-3所示。

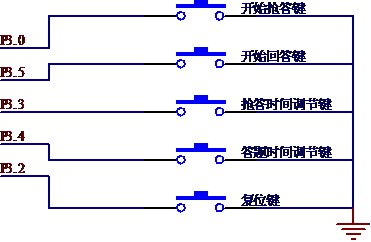

(a)主持人部分

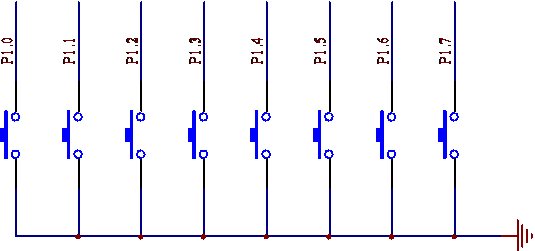

(b) 选手部分

图3-3 键盘模块

3. 1. 4 蜂鸣器 模块

蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。 蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。

本设计采用电磁式蜂鸣器进行。电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。因此需要一定的电流才能驱动它，单片机I/O引脚输出的电流较小，单片机输出的TTL电平基本上驱动不了蜂鸣器，因此需要增加一个电流放大的电路。如蜂鸣器电路图3-7所示，蜂鸣器的正极接到VCC（+5V）电源上面，蜂鸣器的负极接到三极管的发射极E，三极管的基极B经过限流电阻R3后由单片机的P3.7引脚控制，当P3.7输出高电平时，三级管T1截止，没有电流流过线圈，蜂鸣器不发声；当P3.7输出低电平时，三级管导通，这样蜂鸣器的电流形成回路，发出声音。因此，我们可以通过程序控制P3.7脚的电平来使蜂鸣器发出声音和关闭。其电路图如图3-4所示。

图3-4 蜂鸣器模块

3.2 电路原理图的绘制和电路的焊接

3. 2.1 原理图绘制软件 PROTEL

PROTEL是PORTEL公司在80年代末推出的EDA软件，在电子行业的CAD软件中，它当之无愧地排在众多EDA软件的前面，是电子设计者的首选软件，它包含了电原理图绘制、模拟电路与数字电路混合信号仿真、多层印制电路板设计（包含印制电路板自动布线）、可编程逻辑器件设计、图表生成、电子表格生成、支持宏操作等功能，并具有Client/Server （客户/服务器）体系结构，同时还兼容一些其它设计软件的文件格式，如ORCAD，PSPICE，EXCEL等，其多层印制线路板的自动布线可实现高密度PCB的100％布通率。

3. 2 . 2 元器件的焊接

元器件装焊顺序依据的原则是：先低后高，先小后大。一般情况下，应按电阻、电容、二极管、三极管、集成电路、大功率管顺序焊接。

1.对元器件焊接的要求

(1)电阻的焊接：按图将电阻准确装入规定位置，型号标记要易见且方向也尽量一致。要求焊接一种规格后再焊接另一种规格。

(2)电容的焊接：按图将电容准确装入规定位置，并注意有极性电容的极性方向不能错。电容上的型号标记要易见见且方向也尽量一致。电解电容要紧靠PCB板，不可悬浮。

(3)二极管的焊接：正确辨认正负极性后按要求装入规定位置，型号标记要易见，焊接时间尽量可能短。

(4)三极管的焊接：正确辨认各引脚后按要求装入规定位置，型号标记要易见，
