本文详细介绍了DS1302实时时钟芯片的特性，包括其秒、分钟、小时等时间显示功能，31x8电池支持RAM，以及宽电压范围操作等。文章还提供了DS1302的典型连接电路、结构简图和引脚说明，并解释了地址/命令字节的使用，以及读写操作的具体方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

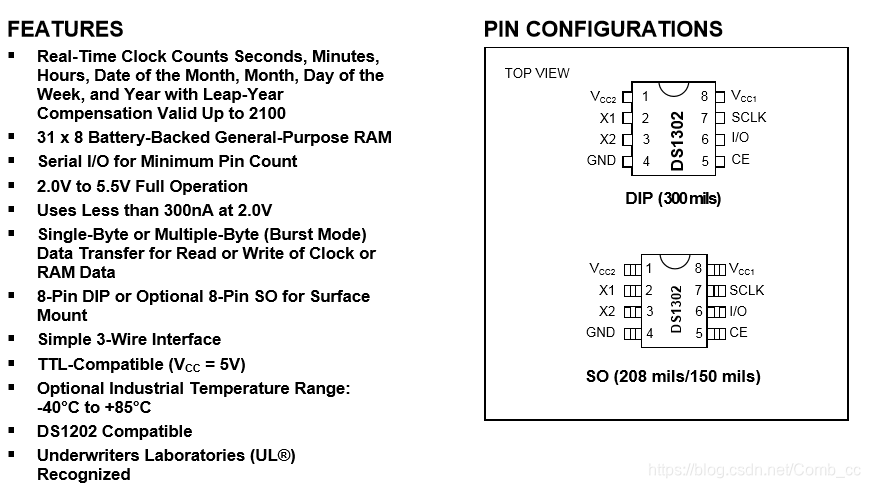

DS1302 特征

你好！这是你第一次使用 **Markdown编辑器** 所展示的欢迎页。如果你想学习如何使用Markdown编辑器, 可以仔细阅读这篇文章，了解一下Markdown的基本语法知识。

实时时钟显示秒、分钟、小时、月、月、日、周、年的秒、分钟、小时，最多可获得2100年的飞跃补偿。
31 x 8电池支持通用RAM。
最小针数系列I/O。
2.0V至5.5V全面运作。
2.0V时使用少于300nA。
单字节或多字节（突发模式）数据传输，用于读取或写入时钟或RAM数据。
8PinDIP或可选的8Pin，所以表面安装。
简单的3线接口。
TTL兼容(V CC=5V)。
可选工业温度范围：-40°C至85°C。
DS1202兼容。
承销商实验室(UL®认可)
（建议大家去看DS1302的芯片手册。）

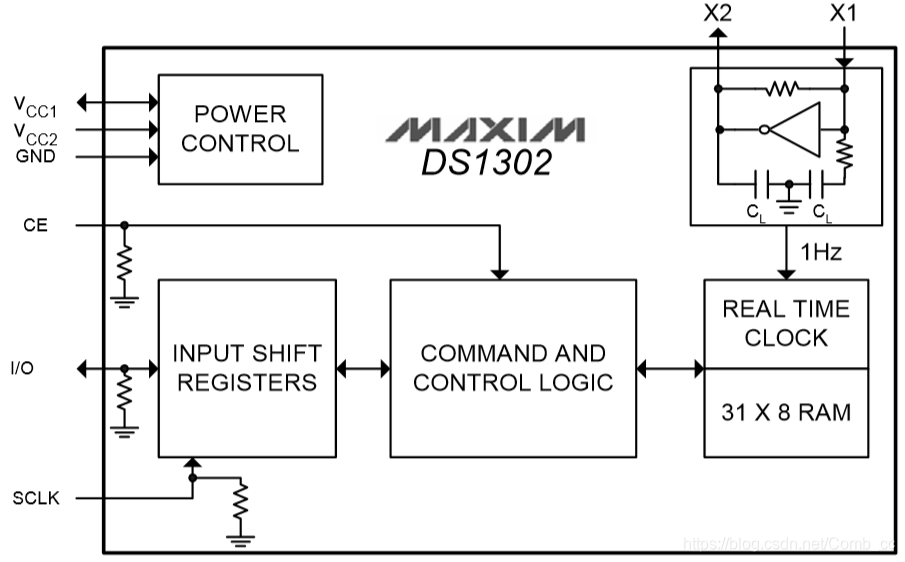

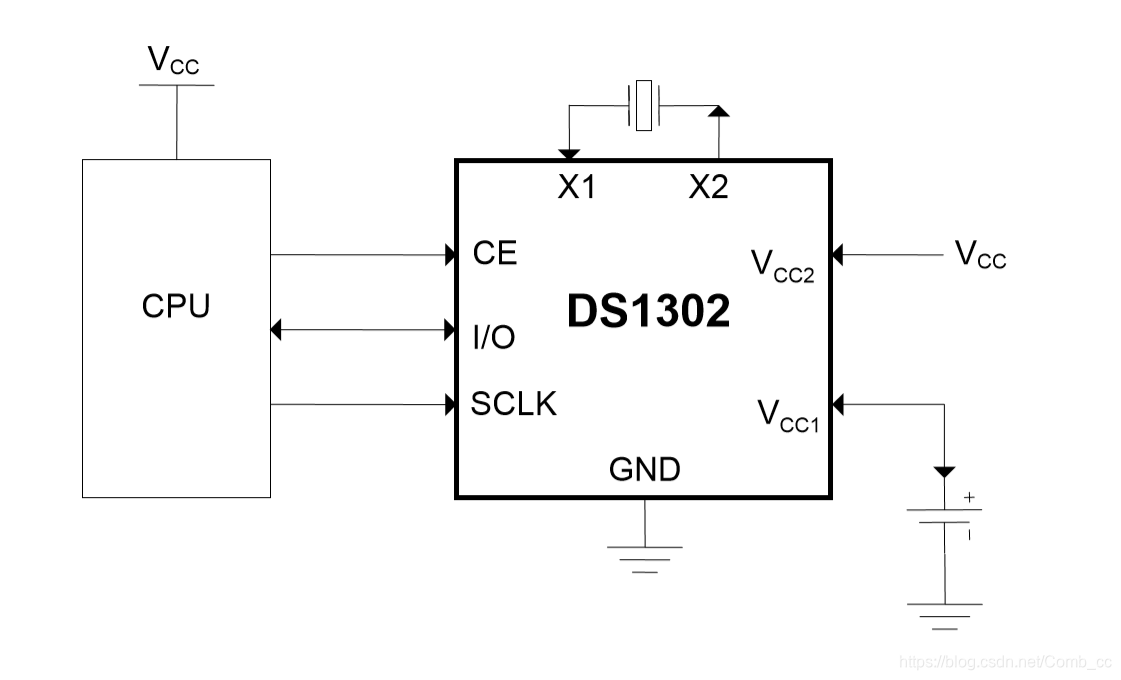

典型连接电路和结构简图

在这里插入图片描述
可以看到DS132由电源控制，输入移位寄存器，命令和控制逻辑，延时时钟，31×8 RAM和晶振输入模块构成。

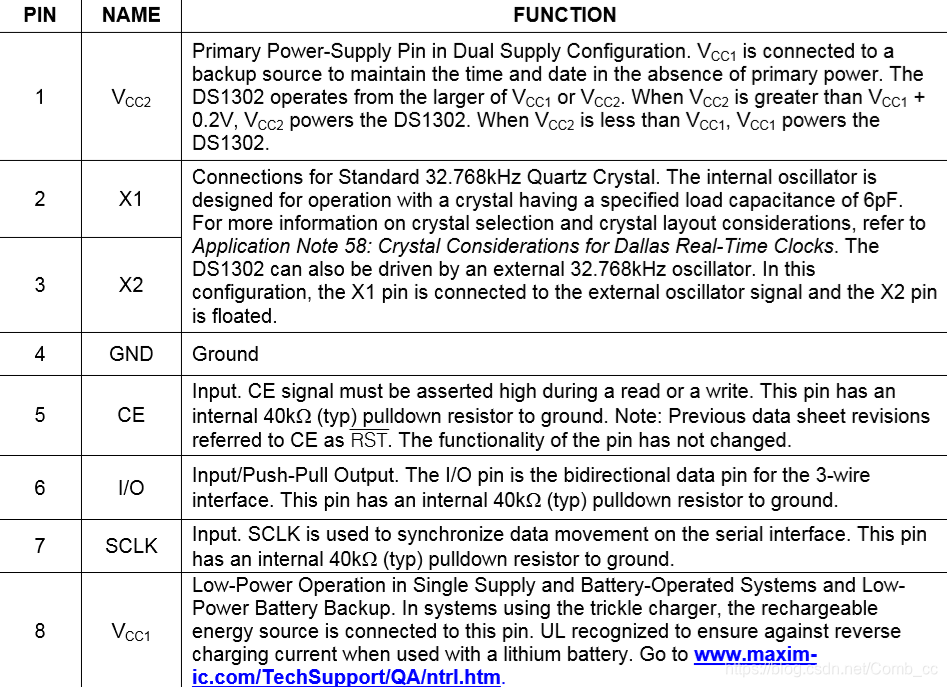

引脚说明

在这里插入图片描述 值得注意的是当使用有源晶振时，只接X1引脚，而X2引脚悬空。
Vcc2 为主供电。在没有主电源的情况下，VCC1连接到备份源，以维护时间和日期。 DS1302是从较大的VCC1或VCC2运行的。当VCC2大于VCC1时 0.2V，VCC2为DS1302供电。当VCC2小于VCC1时，VCC1为DS1302供电。

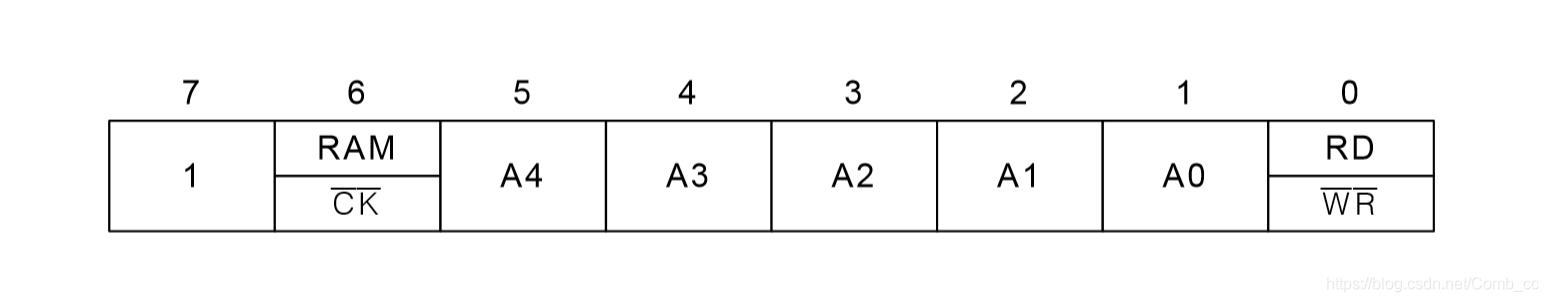

地址/命令字节

在这里插入图片描述当对DS1320进行读操作时，需要发送地址字节，而进行写操作时，则需要发送地址和命令字节。
A4 A3 A2 A1 A0 是表示的是DS1320内部地址编号，如下一部分的读写操作地址。81H — 10000001B 对应上图的地址字节。第1位因为是读操作，所以为1，第1位到第5位表示地址为00000，第六位为RAM/CK，这里我们选择时钟，第七位固定为1。可以对照下一部分的读写操作地址联系一下。

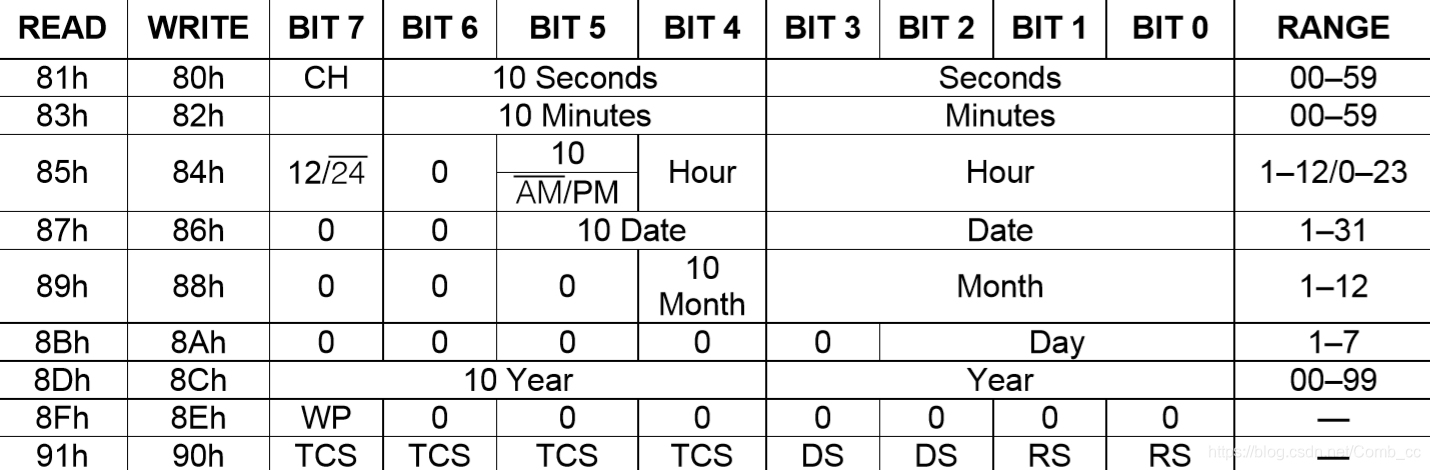

读写操作地址

在这里插入图片描述
大家可能疑惑的是10 Seconds 是什么意思？其实就是十位。例如：58 — 十位为 5 各位为 8。
写保护寄存器
WP：0允许写入，1禁止写入。
涓流充电寄存器
慢充电寄存器，用于管理对备用电源的充电
TCS：当4位TCS=1010时，才允许使用涓流充电寄存器，其他任何状态都将禁止使用涓流充电器。
DS：两DS位用于选择连接在VCC2和VCC1间的二极管数目。

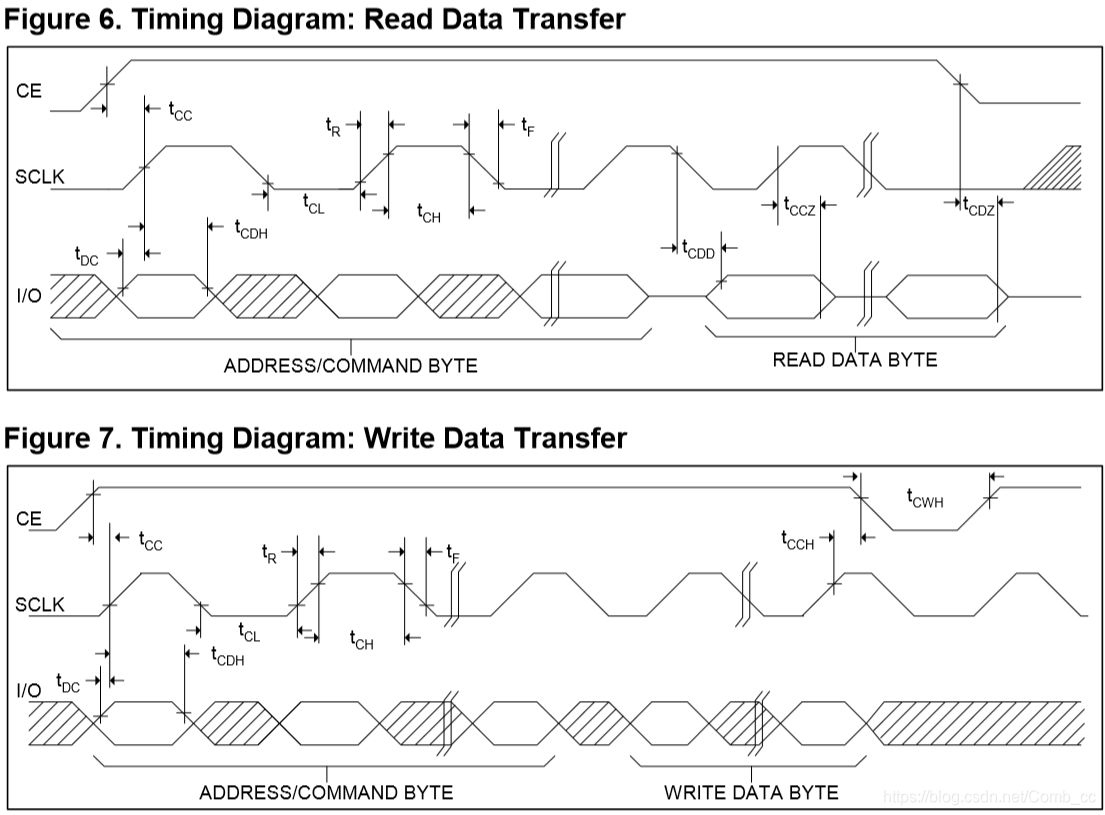

读写发送的时序

在这里插入图片描述
时序图分析：找开始点，结束点和转折点。
在最下面有参考的 bilibili网址，老师讲的特别好，所以就不再赘述。

代码阐述

我们这里用蓝桥杯竞赛提供的底层驱动参考代码。
.h 文件声明函数

#ifndef __DS1302_H
#define __DS1302_H

void Write_Ds1302(unsigned char temp);
void Write_Ds1302_Byte( unsigned char address,unsigned char dat );
unsigned char Read_Ds1302_Byte( unsigned char address );
#endif

#include <reg52.h>
#include <intrins.h>

sbit SCK=P1^7;
sbit SDA=P2^3;
sbit RST = P1^3;   // DS1302复位

void Write_Ds1302(unsigned  char temp)
{
	unsigned char i;
	for (i=0;i<8;i++)
	{
		SCK=0;
		SDA=temp&0x01;
		temp>>=1;
		SCK=1;
	}
}

void Write_Ds1302_Byte( unsigned char address,unsigned char dat )
{
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1; 	_nop_();
 	Write_Ds1302(address);
 	Write_Ds1302(dat);
 	RST=0;
}

unsigned char Read_Ds1302_Byte ( unsigned char address )
{
 	unsigned char i,temp=0x00;
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1;	_nop_();
 	Write_Ds1302(address);
 	for (i=0;i<8;i++)
 	{
		SCK=0;
		temp>>=1;
 		if(SDA)
 		temp|=0x80;
 		SCK=1;
	}
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
	SCK=1;	_nop_();
	SDA=0;	_nop_();
	SDA=1;	_nop_();
	return (temp);
}

需要特别注意的是，在写地址和数据前需要对总线初始化

RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1;	_nop_();

同时结束读操作时，需要对总线进行如下操作。

RST=0;	_nop_();
 	SCK=0;	_nop_();
	SCK=1;	_nop_();
	SDA=0;	_nop_();
	SDA=1;	_nop_();

如若没有则传输错误。

参考文献
DS1302芯片手册
https://www.bilibili.com/video/av37386236
