第2章 STM32最小系统

第2章 STM32最小系统 其它章节文章末尾有链接

一、STM32最小系统电路构成

1. 晶振电路、复位电路、电源电路、下载电路
2. STM32光靠一个芯片是无法工作的，必须依靠外围电路搭配，把外围的基础电路统称为最小系统电路

二、晶振电路

1. 提供给单片机工作所需要的时钟
2. 对于STM32这样的高级单片机来说，它内部本身就自带了高速时钟源和低速时钟源，一般不推荐使用内部时钟源（内部时钟源精度较差）

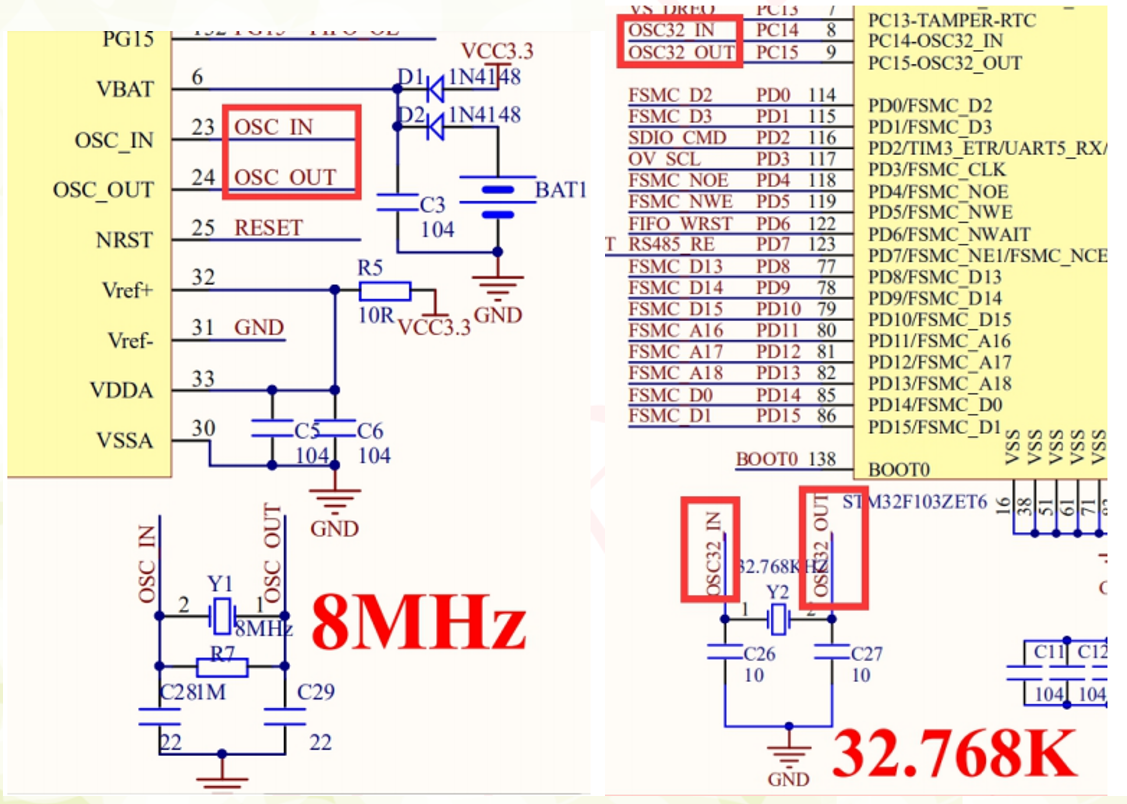

3. 在单片机的引脚外接一些晶振，晶振通常选择8MHz的晶振，适合STM32内部其他外设时钟的计算，在23和24引脚中连接一个晶振
4. 如果将晶振直接接到23和24这两个引脚，会出现系统工作不稳定，因为晶振在起振的一瞬间会产生一些电感，为了消除这些电感会在晶振的两端分别接入一个电容（一般是无极性电容），电容选取大小通常取决于晶振的选取大小，在这个电路中，通常使用10-33PF的无极性电容，在这里使用的22PF的电容
5. 保证晶振电路的工作稳定，STM32才有稳定的前提
