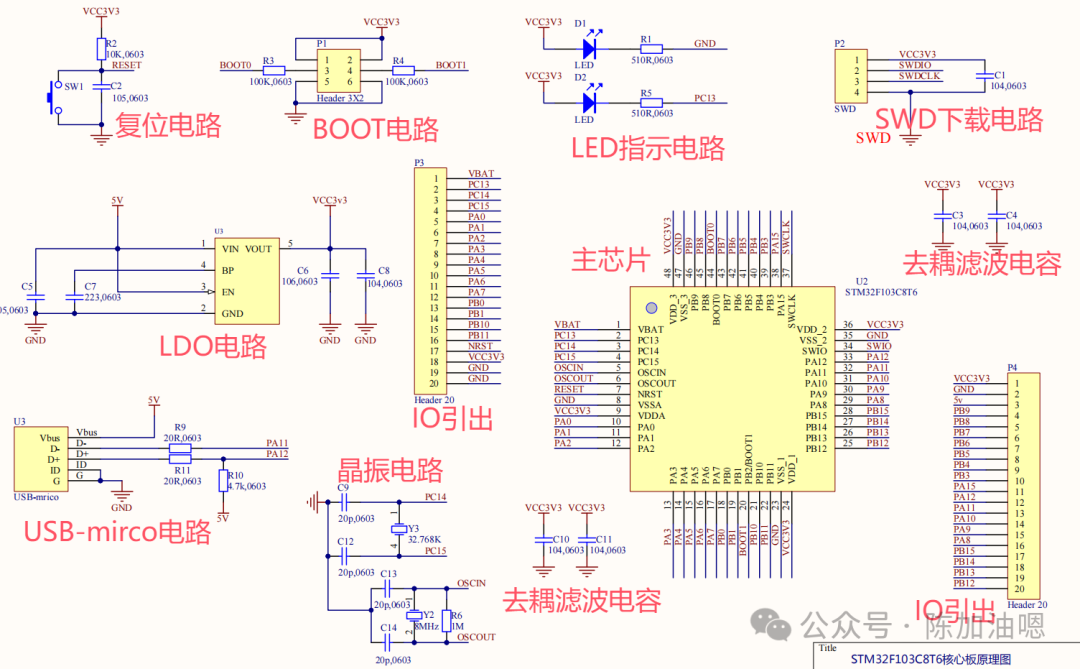

电子工程师必看！STM32最小系统板：从晶振到下载接口的各模块功能详解 STM32F103C8T6最小系统板电路原理图设计解析 STM32F103C8T6最小系统原理图

引言

STM32F103C8T6最小系统板是嵌入式开发者的“入门神器”，其因高性价比和丰富的扩展接口广受欢迎。本文将拆解其核心电路模块，帮助大家理解每个部分的功能与设计原理，为后续开发打下基础。

---

---

一、电源电路：系统的能量核心

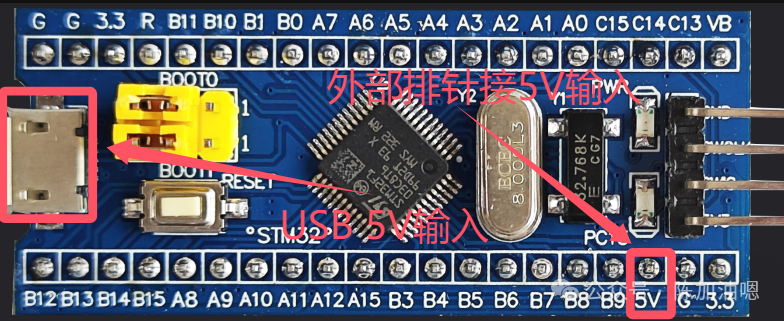

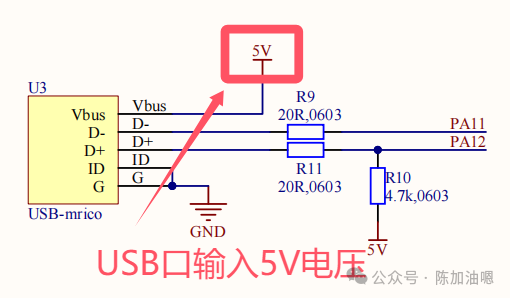

1. 5V输入

        来源：通过USB接口或外接电源输入（需要注意的是：如果给最小系统5V供电是可以的，但是只能接在5V引脚上，不能接在3.3V上。把5V接到3.3V上会烧坏单片机芯片，发现很多新手烧芯片都是这个问题）。

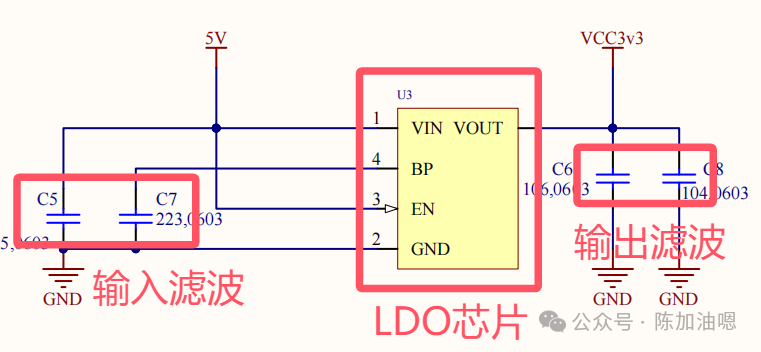

  2. 3.3V降压

    LDO芯片：将5V降压至3.3V，供单片机核心及低功耗外设使用。

    输入滤波电容：抑制电源启动时的电压波动。

    输出滤波电容：滤除高频/低频干扰，避免稳压芯片振荡失效。

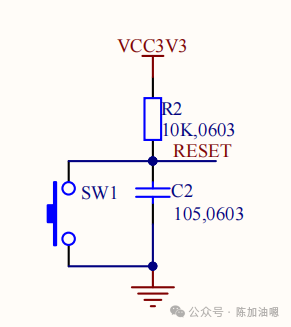

二、复位电路：系统的“重启按钮”

    硬件复位：按键短接RESET引脚至GND，强制系统复位。

    上电复位：RC电路（10kΩ电阻+1μF电容）确保上电时RESET短暂保持低电平，完成初始化。

三、晶振电路：精准的“心跳节拍”

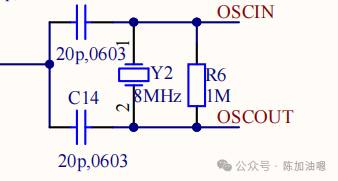

1. 高频晶振（8MHz）

    作用：为系统主时钟提供基准，经内部倍频后支持72MHz高速运行，确保USART、SPI等高精度通信。

    设计要点：负载电容（20pF）需匹配晶振参数，布局时靠近芯片引脚以减少干扰。

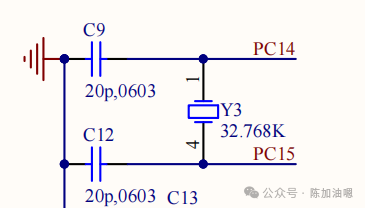

2. 低频晶振（32.768kHz）

    作用：专供RTC（实时时钟），断电后通过纽扣电池维持计时功能。



四、调试下载电路：程序的“传送门”

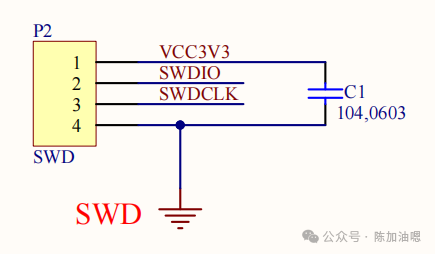

    SWD接口：仅需SWCLK（时钟）和SWDIO（数据）两根线，支持ST-LINK或J-Link调试器，实现程序烧录与单步调试。

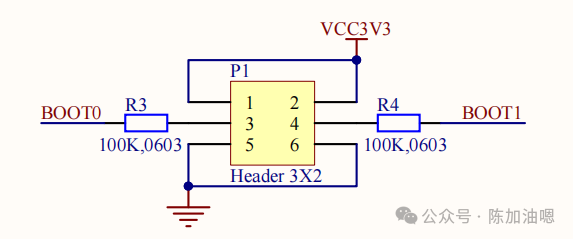

    BOOT模式：通过BOOT0/BOOT1引脚电平配置启动方式（默认接地，从内部FLASH启动）。

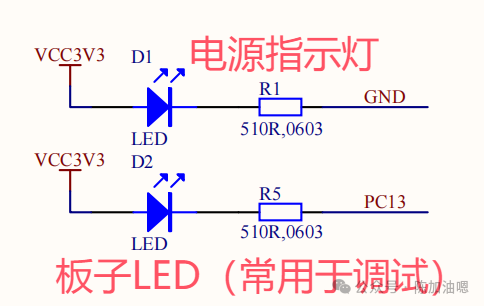

五、LED指示灯：状态“可视化”

     电源指示灯：常亮表示供电正常。

    用户指示灯：由PC13引脚控制，通过编程实现闪烁或状态指示，常用于调试。

六、外围接口：方便接杜邦线

    GPIO排针：引出所有可用引脚（如PWM、ADC、I2C等），方便连接传感器、显示屏等模块。

七、其他关键设计

    去耦电容：每个VDD引脚附近放置0.1μF电容，滤除高频噪声，确保供电稳定。

    VBAT供电：连接纽扣电池，保障RTC和后备寄存器在断电后数据不丢失。

    紧凑布局：高频元件（如晶振）靠近芯片，减少信号路径长度，提升抗干扰能力。

---

总结与扩展应用

一块巴掌大的蓝色STM32系统板，看似简单，实则是“麻雀虽小，五脏俱全”的典范。它可以做很多奇妙的作品，例如：

案例1：通过TIM输出PWM和普通IO控制TB6612电机驱动，制作一辆小车。

【含代码】STM32F1PWM控制TB6612驱动两个直流电机，PWM调速、智能小车入门教程、电机正反转、TT电机

案例2：通过TIM输出PWM控制舵机，可实现机械臂动作。

【含代码】STM32F103PWM控制SG90舵机教程（90°和180°） SG92R MG90S MG995 MG996R舵机

---

给各位大佬的建议：

新手：先吃透最小系统板设计，再挑战复杂电路，避免“地基不稳，高楼易倒”；

老手：尝试优化LDO效率、布局抗干扰设计，解锁更高性价比方案。
